数控机床是现代机械制造业的核心加工装备，其加工精度、效率和自动化水平的实现，依赖于众多功能零部件的精密配合与协同工作。数控机床的零部件体系涵盖机械结构件、运动功能部件、电气控制元件和辅助系统部件等多个类别，其中主轴系统和进给传动机构是决定机床加工性能的两大核心组成部分。理解数控机床零部件的构成与作用，对于机床的选型配置、日常维护、故障诊断和性能优化都具有基础性的指导意义。从数控机床的总体结构入手，重点对主轴系统与进给机构的零部件组成进行系统解析，并延伸到导轨、刀库等关键功能部件，帮助读者建立对数控机床零部件体系的整体认识。
一、数控机床的总体结构与零部件分类
1、从整体架构看，数控机床由床身、立柱、工作台等基础结构件，主轴系统、进给传动系统、导轨系统等运动功能部件，以及数控系统、伺服驱动、检测反馈等控制元件共同构成。基础结构件提供机床的承载支撑和精度保持基础，通常采用铸铁或人造花岗岩材料制造，其刚性和抗振性能直接影响机床的加工精度稳定性。运动功能部件负责实现切削主运动和进给运动，是机床执行加工动作的直接载体。控制元件则完成加工程序的解析、运动指令的生成和位置速度的闭环控制。
2、按照功能属性划分，数控机床零部件可以归纳为机械本体零部件、主轴功能部件、进给功能部件、导轨支承部件、换刀功能部件和辅助功能部件六大类。机械本体零部件包括床身、立柱、横梁、工作台、主轴箱等大件；主轴功能部件包括主轴、主轴轴承、主轴电机和打刀机构等；进给功能部件包括伺服电机、滚珠丝杠副、联轴器和丝杠支承座等；导轨支承部件包括直线导轨、滑动导轨、静压导轨及配套的滑块；换刀功能部件包括刀库、机械手和主轴拉刀机构；辅助功能部件则包括冷却、润滑、排屑、防护和液压气动等系统的元器件。
3、各零部件之间的精度匹配和装配质量决定了机床的整体性能水平。数控机床属于精度要求严苛的装备，关键零部件的制造精度和装配精度需要层层保证，例如主轴轴颈的圆度和圆柱度、滚珠丝杠的导程精度、导轨的直线度和平行度等，均需要在装配过程中通过检测和调整来达到设计要求。行业内数控机床的定位精度一般要求达到零点零一至零点零二毫米，重复定位精度达到零点零零五至零点零一毫米，这些精度指标的实现建立在零部件自身精度和装配精度的双重保障之上。
二、主轴系统的核心零部件组成
1、主轴是主轴系统的核心零件，是安装刀具或工件并传递切削扭矩和运动的执行部件。主轴前端通常加工有标准锥孔，用于安装刀柄，常见的锥孔规格包括七比二十四锥度的通用锥孔等，通过锥面配合实现刀具的定位和扭矩传递。主轴的材料多采用优质合金钢或渗碳钢，经过调质和表面淬火处理以提高表面硬度和耐磨性。主轴的旋转精度（径向跳动和轴向窜动）是衡量主轴质量的关键指标，精密主轴的前端径向跳动一般控制在零点零零三至零点零零五毫米以内。
2、主轴轴承是支撑主轴、保证主轴旋转精度的关键零部件。数控机床主轴轴承通常采用角接触球轴承、圆柱滚子轴承或圆锥滚子轴承，其中角接触球轴承以其较高的极限转速和良好的综合性能应用最多。轴承的配置方式多为前支承采用成对角接触球轴承组合，后支承采用单列或成对轴承，前后支承共同承担径向载荷和轴向载荷。轴承的精度等级直接决定主轴的旋转精度，精密数控机床主轴轴承通常选用精密级以上的轴承，并通过预紧消除轴承游隙、提高主轴刚性。轴承的润滑方式包括油脂润滑和油气润滑，高速主轴多采用油气润滑以保证高速运转下的充分润滑和散热。

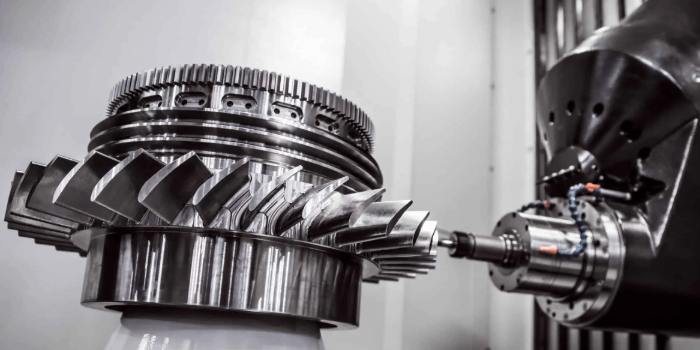

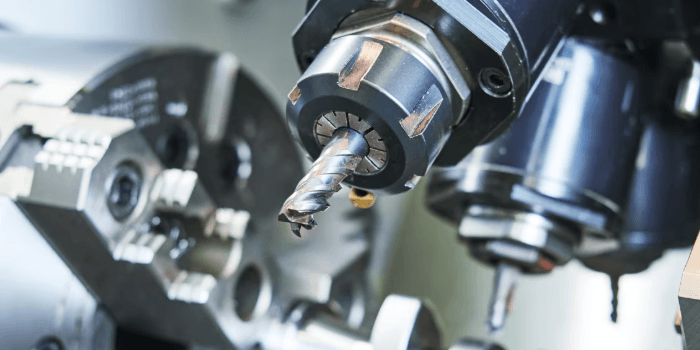

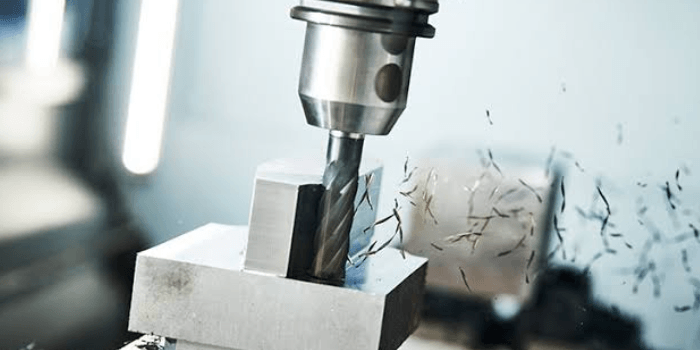

3、主轴驱动与刀具夹持机构是主轴系统的重要组成部分。主轴电机通过皮带传动、齿轮传动或直接驱动方式带动主轴旋转，其中电主轴将电机转子与主轴集成为一体，取消了中间传动环节，结构紧凑、转速高，在高速加工中心中应用广泛。刀具夹持机构包括主轴前端的锥孔、拉爪和打刀机构，通过碟形弹簧提供拉紧力将刀柄拉紧在主轴锥孔内，换刀时通过液压或气动打刀机构压缩弹簧松开刀柄。碟形弹簧的拉紧力、拉爪的夹持精度和打刀机构的动作可靠性，共同决定了刀具装夹的稳定性和换刀的准确性。
三、进给传动机构的核心零部件组成
1、滚珠丝杠副是数控机床进给传动机构中最关键的传动零部件，其功能是将伺服电机的旋转运动转换为工作台或主轴箱的直线运动。滚珠丝杠副由丝杠、螺母、滚珠和返向器组成，滚珠在丝杠与螺母的滚道之间滚动，以滚动摩擦替代滑动摩擦，传动效率可达百分之九十以上。滚珠丝杠的导程精度是影响进给定位精度的核心参数，按照导程累积误差分级，精密级滚珠丝杠的导程误差可控制在很小的范围内。滚珠丝杠的预紧方式包括双螺母预紧和变位导程预紧等，通过预紧消除丝杠副的轴向间隙、提高进给刚性和定位精度。
2、伺服电机与联轴器构成进给机构的动力输入环节。伺服电机根据数控系统的指令输出精确的转速和转角，联轴器将伺服电机的旋转运动传递给滚珠丝杠。联轴器的选型需要考虑扭矩传递能力、扭转刚性和对安装偏差的补偿能力，常用的弹性联轴器和膜片联轴器能够在传递动力的同时吸收一定程度的轴向、径向和角度偏差，保证传动平稳。伺服电机与丝杠的直连方式结构简单、传动精度高，是高精度数控机床的主流配置；部分大型机床采用减速机构放大输出扭矩，以适应重切削的负载需求。
3、丝杠支承座和轴承是保证滚珠丝杠传动精度的重要零部件。滚珠丝杠的两端需要配置支承轴承，固定端的支承轴承通常采用成对角接触球轴承并施加预紧，承受轴向载荷并限制丝杠的轴向窜动；支承端可采用单列深沟球轴承，允许丝杠在温度变化时沿轴向微量伸缩。丝杠支承座的安装精度直接影响丝杠与导轨的平行度，进而影响进给运动的直线度和定位精度。进给系统的精度保持还依赖于丝杠的预拉伸处理，通过对丝杠施加预拉伸力，抵消运转温升引起的热伸长，减少热变形对定位精度的影响。
四、导轨系统与支承部件
1、导轨是引导运动部件沿规定方向运动的支承和导向零部件，其精度和刚性直接决定机床进给运动的直线度和承载能力。数控机床常用的导轨类型包括直线滚动导轨、滑动导轨和静压导轨三类。直线滚动导轨由导轨体和滑块组成，滑块内装有滚珠或滚柱，通过滚动体在导轨体与滑块之间的滚动实现低摩擦、高精度的直线运动，其摩擦系数小、运动灵敏、精度保持性好，是数控机床的主流导轨形式。
2、滑动导轨依靠导轨面之间的滑动摩擦工作，采用铸铁对铸铁或铸铁对贴塑材料的配合方式。贴塑导轨通过在导轨表面粘贴聚四氟乙烯类耐磨软带，显著降低滑动摩擦系数并改善抗爬行性能，在中大型数控机床上应用较多。滑动导轨的刚性和抗振性能较好，能够承受较大的切削载荷，但摩擦系数相对较大，低速运动时需要注意爬行现象的控制。滑动导轨的精度保持需要定期刮研或修磨导轨面，配合良好的润滑条件以延长使用寿命。
3、静压导轨通过向导轨面之间通入压力油或压缩空气，在导轨间隙中形成承载油膜或气膜，实现运动部件与导轨面的完全分离，具有摩擦极小、精度高、抗振性好的特点，适用于高精度、重载或超精密数控机床。静压导轨的承载能力和刚性取决于供油压力和油膜厚度，需要配备高精度的供油系统。导轨系统的选型需要综合考量机床的精度等级、载荷特性、运动速度和制造成本，不同类型导轨在性能特点上各有侧重。
五、刀库换刀装置与辅助系统零部件
1、刀库与自动换刀装置是加工中心实现多工序集中加工的关键功能部件。常见的刀库形式包括斗笠式刀库、圆盘式刀库和链式刀库。斗笠式刀库结构简单、成本较低，刀库容量一般在十几把刀具以内，换刀时刀库整体移动至主轴位置进行交换，适用于中小型加工中心；圆盘式刀库以圆盘旋转选刀，配以机械手实现换刀，换刀速度快、容量适中，是最常见的刀库形式；链式刀库通过链条传动实现大容量储刀，刀具容量可达数十把甚至上百把，适用于大型加工中心和柔性生产线。换刀装置的换刀时间、定位精度和可靠性是影响加工效率的重要因素。
2、主轴拉刀机构与刀柄的配合是实现可靠换刀的基础。拉刀机构通过拉爪抓住刀柄尾部的拉钉，利用碟形弹簧的弹力将刀柄拉紧在主轴上。拉钉的规格和刀柄的锥度必须与主轴锥孔匹配，拉紧力的不足会导致刀柄在切削力作用下松动，影响加工精度和安全。换刀过程中，机械手的抓刀、拔刀、交换和插刀动作需要与主轴松夹刀动作精确协调，任何一个动作的偏差都可能导致撞刀或掉刀事故。自动换刀装置的维护保养重点是保持各运动部件的清洁和润滑，定期检查机械手的定位精度和拉刀机构的动作状态。
3、冷却、润滑、排屑和防护等辅助系统的零部件同样不容忽视。冷却系统由冷却泵、管路、喷嘴和过滤装置组成，为切削区域提供切削液以降低切削温度、延长刀具寿命；润滑系统分为集中润滑和手动润滑，为导轨、丝杠、轴承等运动部件提供润滑；排屑装置包括螺旋排屑器、链板式排屑器和刮板排屑器等，将切削过程中产生的切屑及时排出加工区域；防护系统包括防护罩、防护门和密封件，防止切屑和切削液飞溅、保护操作安全并保持机床内部清洁。这些辅助系统零部件的可靠运行，为机床的连续稳定加工提供保障。
以下是您可能还关注的问题与解答：
问：数控机床主轴轴承为什么会发热？
答：主轴轴承发热的常见原因包括：轴承预紧量过大导致摩擦增大，润滑不足或润滑方式不当，轴承磨损或疲劳损伤，主轴动平衡不良引起振动，以及长时间高转速运行散热不足。排查时先检查润滑状态和预紧量，观察温升与转速的关系，若温升随转速升高而明显加剧，需要检查轴承状态和主轴动平衡。轴承发热持续存在会加速润滑脂老化和轴承磨损，应及时处理避免故障扩大。
问：滚珠丝杠精度等级如何选择？
答：滚珠丝杠的精度等级选择主要依据机床的定位精度要求。定位精度要求越高，需要选用的滚珠丝杠精度等级越高。普通数控机床可选用中等精度等级的滚珠丝杠，精密数控机床和加工中心需要选用高精度等级的滚珠丝杠。除精度等级外，还需要关注丝杠的预紧方式、支承方式和预拉伸处理，这些因素共同影响进给系统的综合定位精度。选型时应结合机床整体精度目标进行匹配，避免过度配置造成成本浪费或配置不足导致精度不达标。
问：直线导轨和滑动导轨各有什么优缺点？
答：直线滚动导轨摩擦系数小、运动灵敏、精度保持性好、装配方便，但抗振性相对较弱，对安装基准的精度要求较高；滑动导轨刚性好、抗振性强、承载能力大，但摩擦系数较大、低速运动可能产生爬行、精度保持需要定期维护。实际选型中，中小型高精度数控机床多采用直线滚动导轨，重型机床和强力切削场合多采用滑动导轨或滑动导轨与滚动导轨的组合配置，以兼顾精度和承载性能。
问：数控机床的定位精度和重复定位精度有什么区别？
答：定位精度反映的是机床运动部件实际到达位置与目标位置之间的偏差程度，衡量的是定位的准确程度；重复定位精度反映的是在相同条件下多次定位到同一目标位置时，各次定位位置之间的一致程度，衡量的是定位的稳定程度。重复定位精度通常优于定位精度，两者共同构成评价数控机床运动精度的核心指标。定位精度偏差可以通过数控系统的误差补偿进行修正，而重复定位精度主要取决于机械传动系统的间隙和刚度，难以通过补偿彻底改善。
问：电主轴和皮带传动主轴如何选择？
答：电主轴将电机与主轴集成一体，转速高、结构紧凑、动平衡好，适合高速加工和精密加工，但低速大扭矩输出能力相对较弱，需要配置主轴冷却系统；皮带传动主轴通过皮带连接电机和主轴，传动比可调、低速扭矩大、成本相对较低，适合中低速重切削加工，但转速受皮带传动限制，高速性能不如电主轴。选型时根据加工对象的材质、加工类型和转速需求综合确定，高速轻切削场合优先考虑电主轴，重载低速切削场合皮带传动主轴更具优势。
数控机床的零部件体系是一个高度精密、协同配合的有机整体，主轴系统与进给机构作为两大核心功能部件，其零部件质量、装配精度和运行状态直接决定了机床的加工能力。随着数控机床向高速、高精、复合化和智能化方向发展，主轴与进给系统的新技术、新结构不断涌现，对零部件的性能和可靠性提出了更高要求。建立对数控机床零部件体系的系统认识，是从事机床操作、维护和管理工作的技术基础，也是推动机床性能持续优化的重要前提。
