数控机床换刀装置是连接刀库、主轴和数控系统的自动化机构，主要功能是在程序控制下完成选刀、取刀、交换、装刀和刀具状态确认。常见形式包括转塔式刀架、斗笠式刀库、圆盘式刀库、链式刀库以及机械手交换装置，不同结构在刀具容量、换刀速度、占地空间和适用机型方面存在差异。合理选择换刀装置，不仅要考虑刀具数量和换刀时间，还要结合刀柄规格、刀具重量、主轴位置、机床防护及后续维护条件。
一、数控机床换刀装置主要有哪些类型
1、数控车床常采用转塔式刀架，将多把车刀、镗刀或动力刀具安装在圆盘或鼓式刀塔上。换刀时刀塔松开、旋转到目标刀位后重新锁紧，结构紧凑，适合车削工序频繁切换，但刀位数量和刀具干涉需要提前规划。
2、立式加工中心常见斗笠式和圆盘式刀库。斗笠式刀库结构较简单，刀库移动到主轴下方完成换刀，适合刀具数量较少、预算和空间受限的设备；圆盘式刀库通常配合机械手交换，可减少主轴等待时间。
3、链式刀库通过链条排列较多刀套，适合卧式加工中心、龙门加工中心及大型复合设备。其刀具容量可扩展，但结构尺寸、选刀路径和传动部件数量也会增加，对刀库定位、链条张紧和维护提出更高要求。
二、刀库选刀与刀具管理原理是什么
1、刀库可以采用固定刀位或随机刀位管理。固定刀位方式规定每把刀具存放在指定位置，逻辑直观但换刀路径可能较长；随机刀位方式允许旧刀就近存入空刀套，由数控系统记录刀具编号与刀套位置。
2、刀库接收到换刀指令后，伺服电机或普通电机驱动刀盘、链条旋转，使目标刀具移动到交换位置。编码器、接近开关或定位销用于确认刀套位置，若定位信号未到位，控制系统通常会中止换刀并输出报警。
3、刀具管理还包括刀长、刀具半径、寿命和备用刀信息。自动化程度较高的设备可在刀具达到设定寿命后调用姐妹刀继续加工，但需要保证刀具编号、实际刀位和补偿数据保持一致，避免取错刀具。
三、机械手换刀装置怎样完成刀具交换
1、常见双臂机械手两端分别抓取主轴旧刀和刀库新刀，通过旋转或摆动动作同时交换两把刀具。与主轴直接到刀库位置取刀相比，这种方式可以缩短换刀动作链，适合换刀频繁的加工中心。
2、完整换刀过程通常包括主轴定向、移动到换刀位置、刀库备刀、主轴松刀、机械手抓刀、拔刀、旋转交换、插刀和夹紧确认。各动作必须按照联锁顺序进行，任一位置或压力信号异常都可能导致换刀停止。

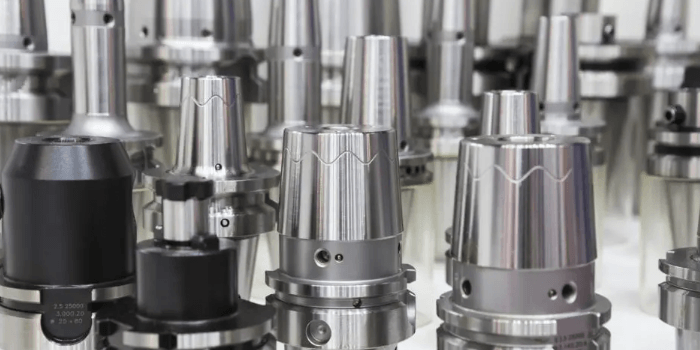

3、机械手夹爪需要与刀柄抓取槽尺寸匹配，并具有足够夹持力和耐磨性。夹爪松动、主轴定向偏差或换刀位置不准，会使刀柄与主轴锥孔发生碰撞，严重时可能损伤拉钉、刀柄和主轴端部。
四、换刀装置怎样进行空间优化
1、小型立式加工中心通常将刀库布置在立柱侧面或主轴上方，通过缩短刀库与主轴之间的距离减少整机占地。紧凑布局需要兼顾工作台行程、机床防护和维修空间，不能因压缩尺寸造成刀库检修困难。

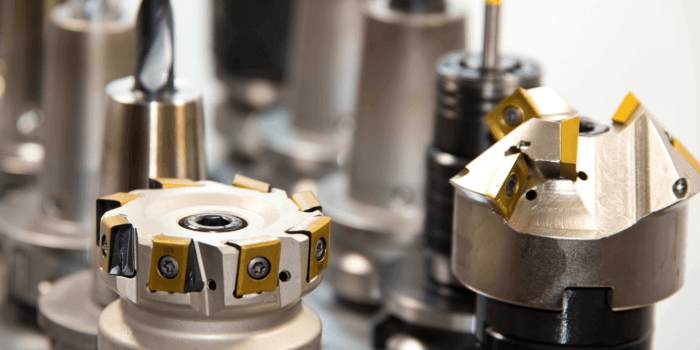

2、大容量刀库可采用链式折叠、立体环形或分层布置，使更多刀具集中在机床侧面或后部。设计时需要考虑长刀、大直径刀具和相邻刀套之间的安全间隔，部分刀位可能因超大刀具占用而需要空置。
3、换刀路径也属于空间优化内容。通过预选刀具、刀库就近旋转和机械手短行程交换，可以减少非切削时间。卧式加工中心还可将刀库与托盘系统分区布置，避免换刀机构进入主要加工区域，降低切屑和冷却液污染。
五、换刀装置维护与故障排查要注意什么

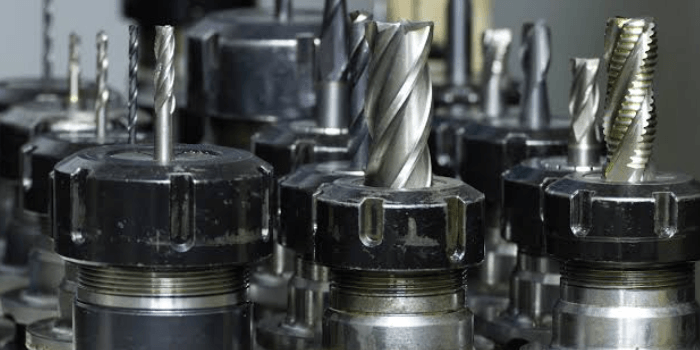

1、日常维护应清理刀套、机械手夹爪、主轴锥孔和换刀区域的切屑，并检查气压、液压和润滑状态。刀柄表面附着切屑时，可能影响锥面贴合和机械手抓取，造成刀具跳动或换刀卡滞。
2、刀库链条、凸轮、轴承和定位机构应按设备要求润滑与调整。链条过松会产生定位波动，过紧则增加驱动负载；刀套弹簧或锁紧件磨损后，机床移动和换刀过程中可能出现掉刀风险。
3、发生换刀报警时，应先确认主轴是否到达换刀位置、定向是否完成、刀库是否定位以及松拉刀压力是否正常。不能在联锁未解除时强行转动刀库或机械手，否则可能破坏凸轮相位和机械同步关系。
以下是您可能还关注的问题与解答：
Q：斗笠式刀库和机械手刀库有什么区别？
A：斗笠式刀库通常由主轴直接接近刀套完成换刀，结构较简单；机械手刀库通过交换臂同时更换新旧刀具，换刀速度通常更快，但机构和控制也更复杂。
Q：刀库容量是不是越大越好？
A：不一定。刀库容量增加会占用更多空间，并提高设备价格和维护工作量。应根据单个零件所需刀具数量、产品换型频率和备用刀需求确定合理容量。
Q：为什么换刀前主轴必须进行定向？
A：主轴定向用于使驱动键、刀柄位置和机械手抓取方向保持一致。如果主轴角度不准确，刀柄可能无法顺利拔出或插入，并可能发生机械碰撞。
Q：刀库中可以相邻放置大直径刀具吗？
A：需要根据刀库允许刀具直径和相邻间隔判断。超大直径刀具通常需要占用相邻空刀位，否则刀具之间可能干涉，旋转选刀时也存在碰撞风险。
数控机床换刀装置主要由刀库、选刀机构、机械手、主轴松拉刀机构和位置检测元件组成。转塔式刀架适合数控车削，斗笠式刀库结构紧凑，圆盘式与链式刀库则更适合加工中心的多刀具作业。通过合理布置刀库位置、缩短交换路径和采用随机刀位管理，可以兼顾换刀速度与整机空间。配合规范的清洁、润滑、定位检查和联锁维护，能够减少卡刀、掉刀及换刀碰撞问题，保持数控机床连续加工的稳定性。
