三坐标测量机是精密制造和质检领域广泛应用的尺寸与形位公差测量装备，其测量能力的核心在于测头系统。测头作为三坐标测量机与被测工件接触的末端执行部件，负责感知工件表面的空间位置，并将接触信息转化为可被控制系统识别的信号。测头的测量原理、触发机制和校准质量，直接决定了三坐标测量机的测量精度和测量可靠性。在各类测头中，触发式测头以其结构可靠、成本适中、适应性强的特点应用最为普遍，扫描式测头和光学测头则在连续轮廓采集和非接触测量场景中发挥各自的优势。本文围绕三坐标测头的基本原理，重点解析触发式测头的触发信号采集机制和测头校准补偿机制，帮助读者深入理解三坐标测量的技术基础。
一、三坐标测头的基本类型与工作原理
1、三坐标测头按照测量方式分为接触式测头和非接触式测头两大类。接触式测头通过测针末端的测球与被测工件表面发生物理接触来采集测量点，是精密尺寸测量的主流方式，测量结果直接、可靠，不受工件表面颜色和反光特性的影响；非接触式测头通过激光、结构光或视觉成像等方式获取工件表面信息，测量速度快、适合软质材料或复杂曲面的大规模数据采集，但在精度和稳定性方面通常不及接触式测头。实际测量中，两类测头根据测量对象的特性和精度要求选择使用。

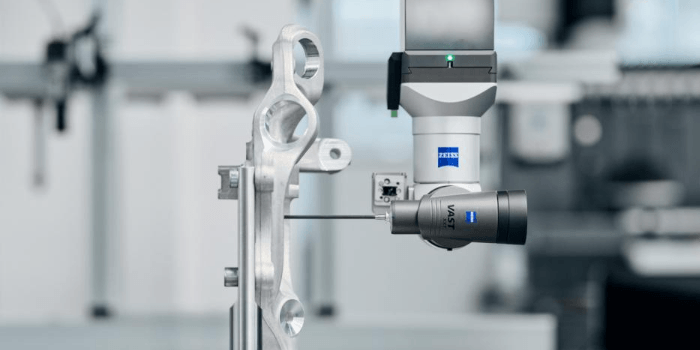

2、接触式测头又分为触发式测头和扫描式测头两种工作模式。触发式测头在测球接触工件表面的瞬间产生触发信号，控制系统在接收到触发信号的瞬间锁存当前的三坐标位置数据，形成一个离散的测量点，测头随后回退等待下一个测量动作。扫描式测头则在与工件保持连续接触的状态下沿曲面移动，实时输出测头的偏移量和位置数据，实现轮廓的连续采集。触发式测头结构相对简单、抗干扰能力强、成本较低，是应用最广的测头类型；扫描式测头数据采集密度高、适合复杂曲面的高效测量，但结构和控制系统更为复杂。

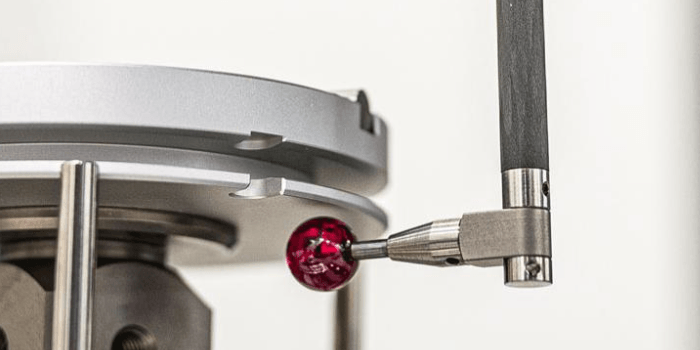

3、测头系统的组成包括测头本体、测针组件和信号传输接口。测头本体内部包含触发机构和信号发生电路；测针组件由测杆和测球组成，测球通常采用红宝石材料制造，具有硬度高、耐磨性好、表面光洁度高的特点，测球直径根据测量对象的尺寸和特征选择，常见规格从零点三毫米到十毫米不等，大直径测球用于大尺寸特征的测量，小直径测球用于小孔、窄槽等细小特征的测量；信号传输接口负责将触发信号传送至三坐标测量机的控制系统，传输方式包括有线传输和无线传输。
二、触发式测头的触发信号采集机制
1、触发式测头的核心触发机构基于机械触点和电气回路的配合工作。测头内部采用三点支承的定位机构，测头座通过三个均布的支承点（通常由一对触点和一处支承构成电气回路）定位在测头体上，测头座在弹簧预紧力的作用下稳定地压靠在三个支承点上。在未接触状态下，电气回路保持闭合，测头处于稳定的初始位置。当测针末端的测球接触工件表面并受到外力作用时，测头座克服弹簧预紧力发生微量偏转，三个支承点中的一个或多个脱离接触，电气回路断开，从而产生一个触发信号。
2、触发信号的发生与采集是一个高度同步的过程。测头触发瞬间，电气回路的通断状态发生变化，该状态变化被转换为电信号，通过信号传输接口传送到三坐标测量机的控制系统。控制系统在接收到触发信号的瞬间，立即锁存当前三轴光栅尺的位置读数，该锁存的位置数据即为测量点的坐标值。由于测头从接触工件到产生触发信号之间存在极短的响应延迟，而三坐标测量机的移动轴在触发瞬间仍在运动，位置锁存必须与触发信号严格同步，以减小测头响应延迟和移动速度带来的触发误差。测量机的移动速度越高，同步精度对测量误差的影响越显著，触发测量时通常采用较低的接触速度。
3、触发测头的触发重复精度是衡量其性能的核心指标。触发重复精度反映测头在相同条件下多次触发时，触发位置的一致程度。高性能触发式测头的触发重复精度可达到亚微米量级（低于一微米），这一精度水平是保证三坐标测量机整体测量精度的基础。影响触发重复精度的因素包括触发机构的机械结构精度、弹簧预紧力的稳定性、触点表面的清洁状态和磨损程度。测头的触发重复精度需要通过定期校准来验证，测头使用过程中的磨损和污染会导致触发重复精度的下降。
三、测头校准与测针标定机制
1、测头校准是保证测量精度的基础性工作。校准的核心内容是确定测针末端的测球中心位置和测球的实际有效半径，为后续的测头半径补偿提供准确的参数。测头校准通常使用已知直径的标准球作为校准基准，标准球的直径经过高精度计量检定，其球度误差控制在很小的范围内。校准时，测头在标准球表面多个位置、多个方向上进行触发测量，通过测量数据解算出测球中心的实际位置和测球的有效半径。
2、测头校准过程中采集的测量点数量和分布直接影响校准精度。为了准确解算测球中心和半径，需要在标准球表面采集足够数量的测量点，测量点的分布应覆盖球面的不同区域。测量点过少或分布集中会导致校准结果的精度不足。行业内常用的校准策略是在标准球表面采集十几到几十个均匀分布的测量点，通过最小二乘拟合等方法计算标准球的球心位置，进而反算出测球的有效半径和测头的位置偏差。校准后的参数存储在测量软件中，作为后续测量的补偿依据。
3、测头半径补偿是触发式测头测量的关键数据处理环节。由于触发式测头记录的是测球与工件接触瞬间的测球中心位置，而实际需要的是工件表面的位置，两者之间相差一个测球半径的距离。测量软件根据测头的接触方向，将测球中心位置沿接触面的法线方向偏移一个测球半径，得到工件表面的实际坐标。测球有效半径的准确性直接影响补偿精度，测球磨损会导致有效半径减小，需要定期校准更新测球半径参数。对于斜面、曲面等测量场景，测头半径补偿的方向计算尤为重要，补偿方向错误会引入明显的测量误差。
四、测针组件与测力控制

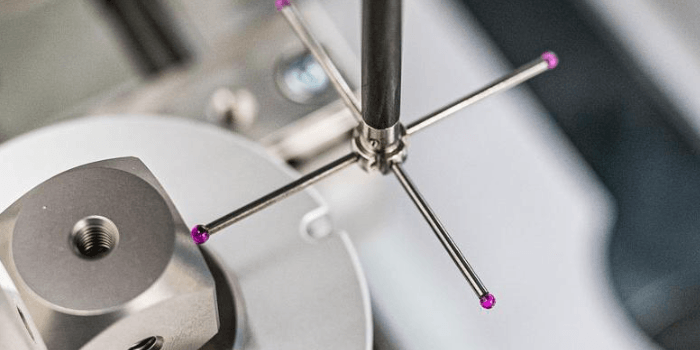

1、测针组件是测头与被测工件之间的接触媒介，其配置直接影响测量的可达性和精度。测针由测杆和测球组成，测杆材料通常选用碳纤维、陶瓷或硬质合金，碳纤维测杆刚性好、质量轻、热膨胀系数小，是高精度测量的优选材料；陶瓷测杆硬度高、耐磨损；硬质合金测杆则在小直径测针中应用较多。测杆的长度和测球的直径需要根据测量特征选择，测杆越长、测球越大，测头系统的刚性和精度会相应下降，测量时的弯曲变形和触发误差增大。
2、测力是测头触发时施加在工件表面的接触力，测力大小对测量精度和工件表面状态都有影响。触发式测头的测力由测头内部的弹簧预紧力决定，通常在几十毫牛到几百毫牛范围内。测力过大会在工件表面留下压痕（特别是软质材料），也可能引起测杆弯曲变形影响测量精度；测力过小则可能导致触发不可靠。测头的测力特性需要在选型和校准时关注，对于软质材料和薄壁件，需要选择测力较小的测头或采取保护措施。测头在不同触发方向上的测力一致性，也是衡量测头质量的重要方面。
3、测头的预行程和触发方向性是需要理解的重要概念。预行程是指测球从接触工件到触发信号产生的过程中，测头发生的位移量，预行程的存在意味着测头记录的位置与实际接触位置之间存在微小偏差。不同触发方向上的预行程可能存在差异，这种方向性差异会引入测量误差，需要通过校准进行补偿。高质量的触发式测头在设计上力求各方向触发特性一致，减小方向性误差。扫描式测头则通过实时测量测头的偏移量来补偿预行程，实现连续的接触测量。
五、测头精度的影响因素与使用维护
1、温度是影响测头测量精度的重要环境因素。测头系统、被测工件和三坐标测量机的金属构件都会随温度变化产生热胀冷缩，当三者温度不一致时，会产生测量误差。精密测量要求在恒温环境中进行，标准计量环境温度一般为二十摄氏度，温度允许波动范围根据测量精度要求确定。测头长时间使用后，测头内部机构和测针的温度会因接触摩擦和热量传导而变化，对于高精度测量，需要在测量前进行充分的热平衡等待。测量环境温度的变化速率和空间分布均匀性，都是影响测量精度的因素。
2、测头的日常维护和定期校准是保持测量精度的必要措施。测头使用过程中，测球会因接触磨损而逐渐变小，测头触发机构会因频繁触发而磨损，触点表面可能被污染。测球磨损后需要更换测针或测球，更换后必须重新进行校准。测头触发机构的清洁需要定期进行，使用洁净的无尘布和适当的清洁剂清除触点区域的污染物，避免污染影响触发可靠性。测头的校准周期根据使用频率和精度要求确定，精度要求高的测量任务可以每次测量前校准，常规使用可以按周或按月校准。
3、测头的正确使用操作直接影响测量精度和测头寿命。测量过程中的移动速度、接近方向和接触速度需要合理设定，过高的接触速度会产生较大的触发误差并增加测球磨损。测针的选择应避免过长的悬伸和过小的测球，以减小弯曲变形和降低折断风险。测头在测量间隙应避免与工件或夹具发生意外碰撞，测头碰撞是测头损坏和精度损失的重要原因。建立测头的使用记录和维护档案，记录测头的使用时间、校准数据和更换记录，为测头的状态管理和精度追溯提供依据。
以下是您可能还关注的问题与解答：
问：三坐标测头为什么多采用红宝石测球？
答：红宝石（人工合成氧化铝）具有硬度高、耐磨性好、表面光洁度高、化学性质稳定等优点，能够在频繁接触测量的工况下保持测球的几何精度和表面质量，从而保证测头半径补偿的准确性。红宝石测球的球形误差可以控制在很小的范围内，是精密接触测量测球的理想材料。对于特别软或易损伤的工件表面，也有采用氮化硅等陶瓷材料或大直径测球来减小接触应力的做法。
问：测针越长对测量精度有什么影响？
答：测针越长，测头系统的刚性越差，测量时测杆的弯曲变形越大，触发精度和测量重复性都会下降。长测针还会放大测头的预行程和触发方向性误差。测量实践中，在保证测量可达性的前提下应尽量选择较短的测针，减小悬伸长度。对于必须使用长测针的深腔测量，需要在测量前进行充分的校准，并在测量速度上做相应降低，以控制长测针带来的精度损失。
问：什么时候需要重新校准测头？
答：以下情况需要重新校准测头：更换测针或测球后，测头经过碰撞后，测头经过长时间使用后按周期校准，测量环境温度发生明显变化时，以及测量中发现系统误差需要排除时。校准的时机选择以能够保证测量精度为准，精度要求高的测量任务建议每次使用前校准，批量测量任务可以按固定周期校准并结合过程校验来保证测量精度。
问：触发式测头和扫描式测头如何选择？
答：触发式测头适合单点测量、尺寸公差检测和形位公差检测等离散点测量场景，结构可靠、成本较低、维护简单，是大多数三坐标测量机的标配；扫描式测头适合复杂曲面的轮廓测量、自由曲面的逆向采集和高密度数据采集场景，测量效率高、数据丰富，但设备成本更高、对测量软件和操作技能要求更高。实际选型根据测量任务的特点确定，需要兼顾精度要求、测量效率和成本预算。
问：三坐标测头的测量误差主要来自哪里？
答：测头相关的测量误差来源包括：测头的触发重复精度、测球的有效半径误差、测头的预行程和方向性误差、测针的弯曲变形、测球磨损、触点污染以及测头与测量机的连接刚性。此外，测量环境温度变化、测量速度设定和校准质量也会影响最终的测量结果。这些误差因素中，测头自身的精度由设计和制造保证，使用过程中的误差则需要通过规范操作、定期校准和及时维护来控制。
三坐标探针的工作原理凝聚了精密机械、电气控制和计量校准等多学科的技术积累。触发式测头以机械触点配合电气回路的通断实现测量点的捕捉，以标准球校准和半径补偿实现测量数据的精确还原，其测量精度建立在精密的触发机构、准确的校准参数和规范的使用维护之上。理解测头的触发信号采集机制和校准补偿原理，不仅有助于正确使用三坐标测量机，也为测量精度的保障和测量问题的诊断提供了技术基础。在智能制造和精密检测需求不断增长的背景下，测头技术仍在向更高的精度、更快的速度和更强的适应性方向持续演进。
