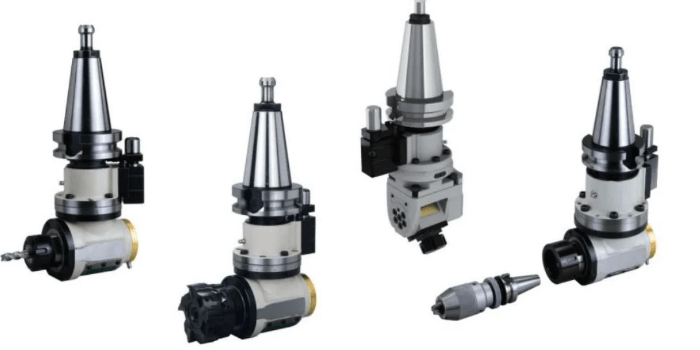

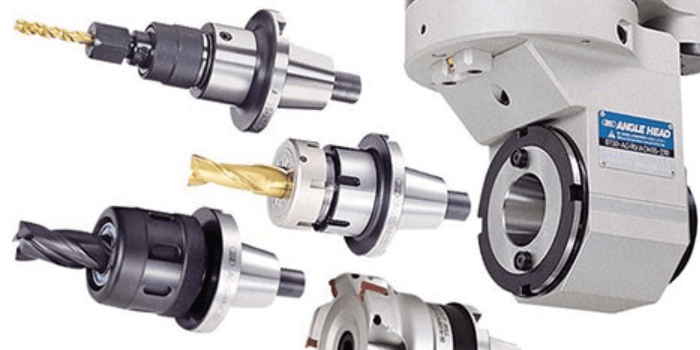

侧铣头又称角度头或直角铣头，是安装于加工中心或数控铣床主轴上的角度传动附件，其核心功能是将主轴沿机床轴向的旋转运动通过锥齿轮组转变为垂直于轴向或呈特定角度的输出运动，从而扩展机床的加工方向和加工范围。侧铣头在箱体类零件的侧面加工、深腔内部的孔槽加工以及大型工件的多面加工中应用广泛，是提高机床柔性和加工效率的重要功能部件。由于侧铣头内部集成了锥齿轮传动、主轴轴承组和润滑密封系统，长期在高转速、高负荷工况下运行，轴承磨损、齿轮啮合间隙增大、精度下降等故障较为常见。侧铣头的维修质量直接关系到机床的加工精度和使用寿命，其维修工作涉及故障诊断、轴承更换、精度检测与恢复、装配调试等多个专业环节。从结构原理、故障诊断、轴承更换、精度恢复和装配验收五个层面，对侧铣头维修的操作要点进行系统解析。
一、侧铣头的结构组成与工作原理

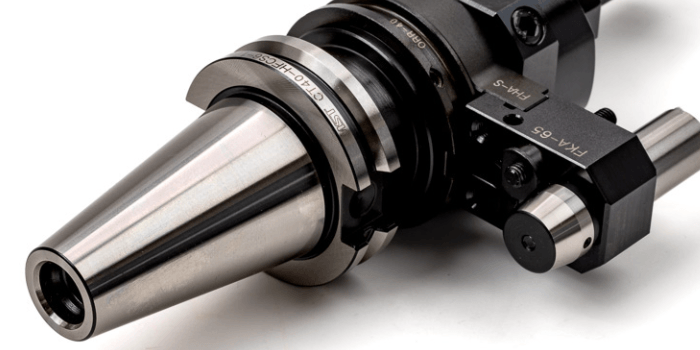

1、侧铣头的内部结构主要由输入轴组件、锥齿轮传动组件、输出主轴组件和箱体四大部分构成。输入轴组件通过锥柄与机床主轴连接，接受机床主轴的旋转动力输入；锥齿轮传动组件由一对轴线相交的锥齿轮组成，将输入轴沿轴向的旋转运动转换为输出轴沿垂直或指定角度的旋转运动，传动比通常为一比一，也有部分型号采用其他传动比以满足不同的转速和扭矩需求；输出主轴组件承载铣刀并输出切削动力，其前端装有刀柄接口和刀具夹持机构；箱体则将各传动组件包络在内，提供支撑定位和密封润滑的空间。
2、轴承是侧铣头中承受旋转载荷、保证旋转精度的关键零件。输入轴和输出主轴通常采用角接触球轴承或圆锥滚子轴承作为支撑，其中角接触球轴承以其较高的极限转速和良好的刚性，在侧铣头主轴支撑中应用较多。轴承的配置方式一般为前后两对或三组轴承组合，通过预紧消除轴承内部游隙、提高主轴刚性。轴承的预紧方式和预紧量直接影响主轴的旋转精度、温升和寿命，是侧铣头维修中的核心关注点。
3、侧铣头的润滑和密封系统对轴承和齿轮的可靠运行至关重要。锥齿轮啮合区域和轴承区域通常采用润滑脂润滑，润滑脂的牌号、填充量和更换周期直接影响传动部件的寿命。密封系统防止切削液、切屑和粉尘侵入箱体内部，常见的密封方式包括旋转轴唇形密封圈和迷宫式密封。密封失效会导致润滑脂污染和轴承加速磨损，是侧铣头故障的常见诱因之一。维修过程中对润滑密封系统的检查和维护，往往与轴承更换同等重要。
二、侧铣头常见故障的诊断与维修前检查
1、侧铣头的常见故障主要表现为振动加剧、噪声异常、温升过高、加工精度下降和切削震颤等。振动和噪声异常通常与轴承磨损、齿轮啮合间隙过大或齿轮齿面损伤有关；温升过高多由轴承预紧不当、润滑不良或轴承损坏引起；加工精度下降表现为加工表面粗糙度变差、尺寸超差或加工面出现周期性波纹，其根源往往在于主轴径向跳动和轴向窜动超差。维修人员在接到故障信息后，需要结合故障现象、使用工况和运行历史，对故障原因进行初步定位。
2、维修前的静态检查是故障诊断的基础步骤。将侧铣头从机床上拆下后，进行外观检查，查看箱体有无裂纹、碰撞损伤和渗油痕迹，检查刀柄接口和锥柄有无拉伤和锈蚀。手动转动输入轴和输出主轴，感受转动的顺畅程度和阻力变化，判断轴承是否存在卡滞、发涩或松动。沿轴向和径向推拉输出主轴，检查主轴的轴向窜动量和径向间隙，正常情况下主轴的窜动和间隙应极其微小，用手难以明显感知，若手感有明显松动则说明轴承磨损或预紧失效。
3、精度检测是故障诊断的量化手段。使用千分表测量输出主轴的径向跳动和端面跳动，将千分表测头分别垂直触及主轴外圆表面和轴端面，缓慢转动主轴一周，读取表针的最大摆幅即为跳动值。对于侧铣头输出主轴，径向跳动一般要求控制在零点零一毫米以内，精密级侧铣头要求更严。检测锥齿轮的啮合侧隙，可通过固定输入轴、轻微往复转动输出轴来感知齿侧间隙的大小，齿侧间隙过大说明齿轮磨损或轴承游隙增大。测量主轴温升时，在空载和负载工况下分别记录主轴箱体温度，温升异常的侧铣头需要进一步拆检轴承和齿轮。
三、轴承更换的操作规范与技术要求
1、轴承更换前的拆卸工作必须遵循规范的拆解顺序。拆解前先做好标记，记录各零部件的装配位置和方向，特别是锥齿轮的相对啮合位置、轴承的安装方向和预紧垫圈的厚度，标记不清会导致重新装配时难以恢复原有精度。拆解时使用专用拉拔工具拆卸轴承，严禁使用铁锤直接敲击轴承和主轴表面，避免损伤主轴轴颈和轴承安装面。对于过盈配合的轴承内圈，可采用拉马工具均匀施力拔出，或采用加热法使轴承内圈受热膨胀后取出。拆卸下来的零部件应分类放置，避免磕碰和混淆。
2、新轴承的选用和安装前的处理是保证维修质量的前提。新轴承的型号、精度等级和游隙等级必须与原件一致，选用轴承时应通过正规渠道采购，核对轴承的型号标识和精度等级代号。安装前检查新轴承的外观，确认无锈蚀、无磕碰损伤，转动灵活无卡滞。轴承的清洗使用洁净的清洗剂，去除防锈油后擦干待装。轴承的安装方式根据配合性质选择：对于过盈量较小的轴承可采用压装法，使用套筒均匀施力压入，施力部位应作用于轴承内圈或外圈的端面，严禁通过滚动体传递装配力；对于过盈量较大的轴承可采用热装法，将轴承加热至八十至一百摄氏度（需低于轴承允许的加热温度）后套入轴颈，利用热胀冷缩实现装配。
3、轴承预紧量的调整是侧铣头轴承更换中的技术难点。角接触球轴承的预紧方式分为定位预紧和定压预紧两种，侧铣头主轴通常采用定位预紧，通过修配预紧垫圈或调整锁紧螺母的锁紧力矩来实现。预紧量过大，轴承摩擦增大、温升升高，加速磨损甚至烧伤；预紧量不足，主轴刚性差、旋转精度低，切削时易产生振动。预紧量的合理范围需要结合轴承规格、转速工况和加工要求确定，行业内通常以轴承的轴向预紧力或预紧后的起动力矩作为调整依据。维修人员应根据设备技术资料或轴承供应商提供的预紧参数进行调整，并在调整后进行温升验证，空载运转温升过高则说明预紧偏大。
四、锥齿轮啮合调整与精度恢复
1、锥齿轮的啮合状态直接影响侧铣头的传动平稳性和噪声水平。锥齿轮装配后，需要检查和调整齿侧间隙和接触斑点。齿侧间隙的调整通过增减调整垫片或调节轴承座轴向位置来实现，齿侧间隙过大导致传动冲击和噪声，齿侧间隙过小则导致齿面润滑不良和发热。接触斑点的检查采用涂色法：在主动齿轮齿面上均匀涂布一层薄薄的显示剂，转动齿轮副，观察从动齿轮齿面上的接触痕迹，理想的接触斑点应位于齿面中部偏小端，沿齿长方向和齿高方向的接触比例符合齿轮精度要求。
2、主轴精度恢复是侧铣头维修的核心目标。轴承更换和齿轮调整完成后，需要对输出主轴的各项精度指标进行全面检测和校正。检测项目包括：输出主轴轴线的径向跳动、端面跳动、锥柄配合面的跳动、以及输出轴线与安装基准面的垂直度。以径向跳动为例，装配完成后在主轴前端和靠近箱体的支撑部位分别检测，两处的跳动值均应控制在规定范围内。精度超差时，需要分析是轴承精度不足、预紧调整不当还是装配位置偏差所致，针对性地进行修配和调整。
3、旋转精度的恢复需要兼顾轴承预紧、主轴直线度和装配同心度的综合影响。主轴的直线度超差会导致跳动值偏大，可通过检测主轴轴颈的跳动来区分是主轴弯曲还是轴承问题。装配同心度的保证依赖箱体轴承孔和主轴轴颈的加工精度以及装配操作的规范性。维修中若发现箱体轴承孔磨损或变形，需要进行修复或更换箱体。精度的最终确认应在装机后进行动态检测，模拟实际切削工况检验侧铣头的综合精度表现。
五、装配调试、试运行与验收标准
1、侧铣头维修后的总装需要严格按照装配工艺进行。装配顺序遵循从内到外的原则，先装配轴承和主轴组件，再装配锥齿轮传动组件，随后安装密封件和箱盖。装配过程中保持各零部件清洁，轴承和齿轮的润滑脂应选用规定牌号，填充量一般控制在轴承空间容积的三分之一至二分之一，填充过多会导致搅动发热。密封件的安装注意方向和唇口的完好性，避免密封唇翻边或损伤。各紧固螺栓按照规定的拧紧力矩锁紧，重要部位采用力矩扳手控制锁紧力。
2、维修后的试运行分为空载试运行和负载试运行两个阶段。空载试运行按照由低到高的转速顺序逐级运转，观察侧铣头的振动、噪声和温升情况，空载运转温升应稳定在规定范围内，无异常噪声和明显振动。空载试运行正常后，进行负载试运行，安装铣刀进行试切加工，检验切削过程的稳定性和加工表面的质量。试运行过程中密切关注主轴温升，轴承区域的温升一般应控制在比环境温度高二十五至三十五摄氏度以内，超过该范围需要停机检查预紧量和润滑状态。
3、侧铣头维修验收以精度恢复和运行状态为核心标准。验收内容包括：输出主轴径向跳动和端面跳动恢复至规定范围内，锥齿轮啮合噪声在可接受水平，空载和负载温升正常，试切加工的表面质量和尺寸精度满足要求。维修记录应完整归档，记录内容包括故障现象、诊断结论、更换的零部件明细、调整参数和检测数据。完整的维修档案不仅为本次维修质量提供依据，也为侧铣头的后续维护和故障分析积累基础数据。通过规范的维修流程和严格的验收标准，确保侧铣头维修后恢复到可靠的运行状态。
以下是您可能还关注的问题与解答：
问：侧铣头轴承一般选用什么精度等级？
答：侧铣头输出主轴和输入轴的支撑轴承通常选用精密级角接触球轴承，精度等级一般高于普通机床轴承。具体精度等级根据侧铣头的精度要求确定，用于精密加工的侧铣头需要选用精度等级更高的轴承。轴承的精度等级直接影响主轴的旋转精度，选用时应严格按照设备技术资料规定的轴承型号和精度等级采购，不得用低精度轴承替代，否则维修后主轴的跳动和温升指标难以恢复到原有水平。
问：侧铣头温升过高有哪些原因？
答：温升过高的常见原因包括：轴承预紧量过大、润滑脂填充过多或牌号不当、轴承磨损或损坏、锥齿轮啮合侧隙过小、密封件过紧导致摩擦增大以及长时间高负荷连续运转。排查时按照由易到难的顺序：检查润滑脂的填充量和牌号是否规范，检查轴承预紧是否过紧，检查齿轮啮合侧隙是否偏小，检查密封件是否干涉。若上述因素均正常而温升仍然偏高，需要拆检轴承状态，判断是否存在轴承早期失效。
问：侧铣头维修后精度达不到要求怎么办？
答：维修后精度不达标的排查需要从轴承、主轴和装配三个方向展开。检查新轴承的精度等级和安装状态是否合格，轴承安装倾斜或受力不均会导致跳动超差；检查主轴轴颈的直线度和圆度，主轴弯曲或轴颈磨损会直接影响旋转精度；检查箱体轴承孔的同心度和圆柱度，轴承孔变形是维修中容易被忽视的精度隐患。此外，锥齿轮啮合状态和输出轴装配的垂直度也会影响综合精度。逐项排查定位精度损失的具体环节，针对性修配，必要时需要更换主轴或修复箱体。
问：侧铣头需要多久维护保养一次？
答：侧铣头的维护保养周期取决于使用频率、加工负荷和使用环境。日常维护包括每次使用前检查外观和刀柄接口的清洁，定期检查润滑脂状态和密封件完好性。润滑脂的补充和更换周期根据使用强度和润滑脂的寿命确定，高负荷连续使用的侧铣头润滑脂更换周期相应缩短。建议企业结合侧铣头的实际运行时间建立维护保养台账，定期进行精度检测，一旦发现精度下降趋势或运行异常，及时安排检修，避免带病运行造成轴承和齿轮的连带损伤。
问：侧铣头的锥齿轮磨损后能否继续使用？
答：锥齿轮轻微磨损且齿侧间隙和接触斑点仍在允许范围内时，可以通过调整垫片补偿侧隙后继续使用。但若齿面出现明显的点蚀、剥落、胶合或断齿，或者齿侧间隙已超过允许值且无法通过调整恢复，则需要更换齿轮。齿轮的更换通常需要成对更换，即主动锥齿轮和从动锥齿轮同时更换，单独更换其中一个齿轮会导致齿面接触不良和传动噪声增大。更换齿轮后需要重新进行啮合调整和精度检测。
侧铣头维修是一项对技术精度要求较高的专业工作，从故障诊断到轴承更换、从齿轮调整到精度恢复，每一个环节都需要维修人员具备扎实的机械基础和严谨的操作规范。轴承更换解决的是支撑精度问题，齿轮调整解决的是传动精度问题，精度检测则是验证维修效果的必要手段，三者共同构成了侧铣头维修的技术主线。掌握这些维修要点并严格执行操作规范，才能让侧铣头在维修后重新回到稳定可靠的运行状态，为机床的多方位加工能力提供持续保障。
