注塑模具在完成设计与制造后，在投入批量生产前必须经历试模验证环节。试模是将模具安装到注塑机上，在接近实际生产的条件下进行注塑成型试验，用以检验模具结构设计的合理性、成型工艺参数的可行性以及塑件质量是否满足图纸要求。一套新模具从首次上机到稳定产出合格品，通常需要多轮参数调整和缺陷排查，试模过程既是对模具设计制造质量的综合检验，也是建立稳定量产工艺窗口的关键前置工序。从试模准备、参数调试逻辑、缺陷识别与调整、样件检测验收、工艺文件固化五个层面，系统梳理注塑模具试模的操作流程与规范要点。
一、试模前准备工作与安全确认

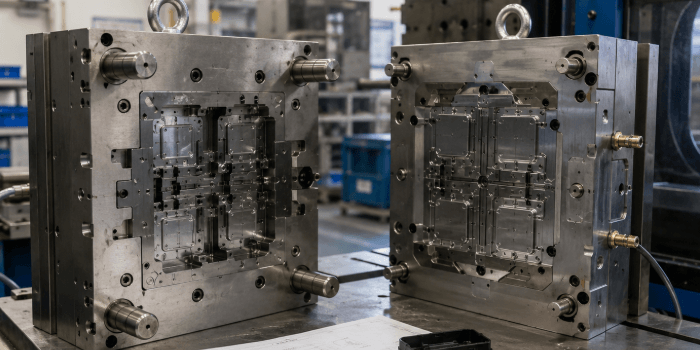

1、模具上机前的静态检查是试模的基础环节。操作人员需要核对模具外形尺寸与注塑机模板尺寸及拉杆内间距是否匹配，确认模具总厚度在注塑机允许的装模厚度范围之内（通常注塑机的最大与最小装模厚度在设备铭牌上有标注），避免因模具过厚或过薄导致无法合模或锁模力不足。模具定位环外径应与注塑机定模板定位孔配合间隙合理，行业常规配合间隙为零点零五至零点一五毫米。

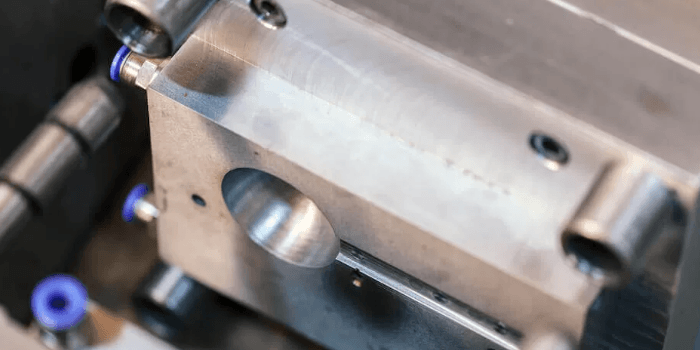

2、模具的浇注系统、冷却水路和顶出机构需要逐项确认。检查主流道衬套口是否与注塑机喷嘴球径匹配（喷嘴球径一般有十毫米、十五毫米、二十毫米等规格），喷嘴口直径应小于主流道衬套入口直径零点五至一毫米以防止熔体回流。冷却水路需要做通水试验，确认各水路接头无渗漏、流量均匀，水压一般控制在零点三至零点五兆帕之间。顶出机构的顶杆、顶板运动是否顺畅无卡滞，复位弹簧弹性是否正常，行程开关位置是否正确，这些细节直接影响试模过程的安全性和连续性。

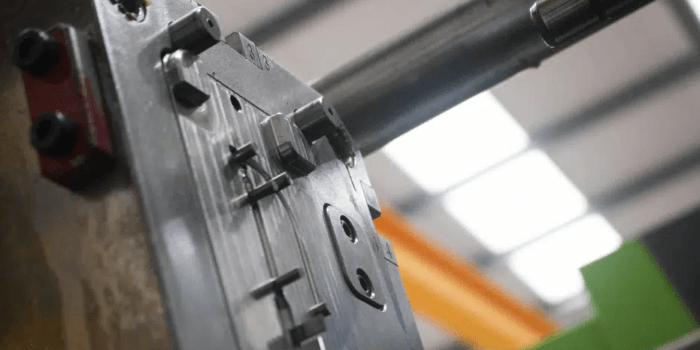

3、模具吊装与紧固环节必须严格执行安全操作规程。模具起吊前确认吊环的螺纹规格与模具吊装孔匹配且旋入深度足够（一般不小于螺纹直径的一点五倍），起吊过程中模具下方禁止人员停留。模具装入注塑机后，压板螺栓的数量和规格应满足紧固力要求，通常每个固定面不少于四个压紧点，螺栓规格一般不低于十六毫米直径（视模具重量和注塑机规格而定）。模具安装完成后需要手动操作低压慢速合模一次，观察导柱导套、分型面、滑块抽芯等运动部件有无干涉，确认开合模动作顺畅后再逐步转入正式试模。
二、注塑成型关键参数的调试逻辑
1、温度参数的设定是试模调试的起步环节，涵盖料筒温度、模具温度和喷嘴温度三个方面。料筒温度从料斗侧进料段向喷嘴侧计量段逐渐升高，形成合理的温度梯度。以聚碳酸酯材料为例：进料段温度一般设在二百六十至二百八十摄氏度，压缩段设在二百八十至三百摄氏度，计量段和喷嘴设在二百九十至三百一十摄氏度；聚丙烯材料的料筒温度则明显偏低，三段温度分布约为一百八十至二百摄氏度、二百至二百二十摄氏度、二百一十至二百三十摄氏度。模具温度方面，不同材料差异显著：聚碳酸酯模具温度通常控制在一百至一百二十摄氏度，聚丙烯约在四十至六十摄氏度，聚甲醛在八十至一百摄氏度，尼龙六十六在八十至一百二十摄氏度。模具温度的控制方式以模温机循环加热为主，温度控制精度一般要求偏差在正负三摄氏度以内。
2、注射压力与保压压力的匹配是控制塑件尺寸精度和内部质量的核心参数。注射压力用于克服熔体在料筒、喷嘴和模具流道中的流动阻力，保证型腔在规定时间内被熔体充满。常规工程塑料的注射压力一般在六十至一百五十兆帕范围内，增强或高黏度材料可上探至一百八十兆帕甚至更高。保压压力是在型腔充满后，继续向型腔内补缩以补偿熔体冷却收缩的压力，一般设定为注射压力的百分之五十至八十。保压时间的确定与浇口凝固时间直接相关，浇口尺寸越大、壁厚越厚，保压时间越长，通常在五至三十秒范围内。
3、注射速度的分段控制是现代精密注塑中的精细调控手段。注射速度直接影响熔体在型腔中的流动状态和充填模式。低速注射（螺杆前进速度约每秒十至三十毫米）有利于型腔内气体的顺畅排出，适用于浇口附近壁厚变化复杂的区域；中速注射（每秒三十至六十毫米）为大多数常规产品的通用速度区间；高速注射（每秒六十至一百五十毫米或更高）适用于薄壁产品和流程较长的大型塑件。实际调试中常采用多级注射速度曲线：在熔体通过浇口时降低速度以防止喷射和浇口斑纹，在型腔主体充填时提升速度以保证熔体前沿流动均匀，在充填末端切换至低速以避免过填充和飞边产生。
4、保压切换位置和冷却时间的设定对塑件成型质量同样关键。保压切换位置一般设定在螺杆行程完成总注射量百分之九十五至九十八的位置，即型腔即将充满时切换为保压模式。切换过早会导致欠注和缩痕，切换过晚则产生飞边和内应力集中。冷却时间的计算以塑件壁厚为基准，常规热塑性塑料的冷却时间与壁厚平方成正比，以聚丙烯材料为例，壁厚一毫米的冷却时间约三至五秒，壁厚两毫米约八至十二秒，壁厚三毫米约十五至二十五秒。冷却不充分会导致出模后塑件翘曲变形，冷却过度则延长成型周期、降低生产效率。
三、试模过程中的常见缺陷识别与排查
1、缩痕与缩孔是试模中高频出现的缺陷类型。缩痕表现为塑件表面局部凹陷，缩孔表现为塑件内部产生真空孔洞，两者均因熔体冷却收缩时补缩不足造成。排查与调整策略为：先核查保压压力和保压时间是否足够，逐步提高保压压力（每次增加五至十兆帕）并延长保压时间；再检查浇口位置是否处于壁厚最厚区域，不合理的浇口位置会导致补缩通道提前封闭；同时关注模具温度分布是否均匀，局部温度过高会加剧收缩差异。产品结构设计上，壁厚均匀性对缩痕控制至关重要，行业内建议塑件的壁厚差异控制在相邻壁厚的百分之二十五以内。
2、飞边（披锋）是熔体从分型面或顶杆间隙溢出的缺陷，不仅影响外观，还会造成尺寸超差和后续去飞边工序的增加。产生飞边的根因是型腔压力超过了注塑机的有效锁模力，或模具分型面贴合不良导致间隙过大。调试排查思路：确认注塑机锁模力是否足够，常规经验值为每平方厘米投影面积需要约零点五至一吨的锁模力，对于投影面积较大的薄壁产品甚至需要更高的锁模力裕度；检查注射压力和注射速度是否过大，适当降低注射末端速度和保压压力；检查模具分型面的清洁情况和配合精度，分型面如有损伤需及时修整。模温过高也会降低锁模力的有效利用率，需要核查模温是否超出工艺范围。
3、熔接痕（熔接线）是多股熔体在型腔中相遇汇合时形成的线状或面状痕迹，常见于有孔洞、嵌件或多浇口充填的产品。熔接痕区域的力学强度一般低于基体材料的百分之六十至八十，是塑件的潜在薄弱点。调试优化手段包括：提高熔体温度和模具温度以降低熔体黏度、延长两股熔体的融合时间；调整浇口位置使熔接痕转移至非受力区域或外观不可见面；在模具上增设排气槽以消除熔体前沿困气对熔接质量的影响，排气槽深度一般参照材料黏度在零点零一至零点零三毫米范围内选择。对于透明件和外观件，熔接痕的控制尤其关键，必要时可通过顺序阀浇口技术和模具局部加热来改善。
4、翘曲变形的成因涉及冷却不均匀、取向应力、收缩不均等多个因素的交互作用。塑件壁厚不均导致厚壁区冷却慢收缩大、薄壁区冷却快收缩小，产生收缩差异应力；分子取向和纤维取向在流动方向和垂直于流动方向上的收缩率差异是各向异性翘曲的内因；冷却水路设计不合理造成型腔两侧温差也是常见原因（行业内通常要求动模与定模的模温差控制在正负五摄氏度以内）。调试时可以从以下方面入手：延长冷却时间使塑件在模内充分定型；调整冷却水路流量分配，加强厚壁区域或局部热点区域的冷却；降低注射速度以减少剪切取向程度；在保压阶段调整保压曲线以补偿收缩不均。对于精度要求严格的工程塑件，还可以在试模阶段进行模具预变形补偿，即根据翘曲方向和量值在模具型腔上做相应的反向补偿设计。
四、试模样品的检测与模具验收标准
1、试模样品的外观检测是验收的基础环节。外观评价需在标准光源下进行，光照强度一般不低于八百勒克斯，观察距离约三十至四十厘米。检测内容涵盖：表面色差、光泽均匀度、缩痕、飞边、熔接痕、烧焦、黑点、银纹、气泡、划伤等目视可见缺陷。外观标准一般按照双方确认的限度样板或行业通用样板进行判定，不允许出现影响装配功能和使用安全的外观缺陷。颜色检测需要使用色差仪测量色差值，以国际照明委员会色差值为判定依据，一般要求色差不大于零点八至一点零（视产品应用领域调整）。
2、尺寸检测是验证塑件是否满足图纸要求的核心环节。试模样品的尺寸检测应覆盖所有标注公差的关键尺寸，包括外形轮廓尺寸、装配配合尺寸、孔间距、壁厚等。检测工具根据精度等级选用：一般精度尺寸使用数显卡尺（分度值零点零一毫米），较高精度尺寸使用千分尺（分度值零点零零一毫米）或高度规，孔间距和位置度使用三坐标测量仪。行业内塑件的尺寸公差一般参照国家标准中的尺寸公差等级，常见的精密注塑件公差可达正负零点零五至零点一毫米，通用注塑件公差在正负零点一至零点三毫米之间。需要注意的是，试模样品的尺寸应在出模后放置二十四小时以上再进行测量，以充分释放成型内应力造成的后收缩变形。
3、模具的功能性验收与模具自身状态检查是试模收尾阶段不可省略的工作。功能性验收包括：开合模动作是否顺畅无卡滞，顶出系统能否平稳地将塑件顶出并可靠复位，滑块抽芯机构动作是否到位且与开合模时序协调，冷却水路是否存在堵塞或渗漏，热流道系统（如采用）各加热区域温度是否稳定可控。模具运动部件的润滑状态和紧固件的防松情况也应一并检查。当连续生产五十至一百模次的产品质量保持稳定、废品率控制在预定目标（通常初次试模允许废品率控制在百分之五至百分之十，经优化后稳定生产废品率应控制在百分之二以内），且关键尺寸的过程能力指数达到一点三三以上时，可初步判定模具具备移交量产的条件。
五、试模记录规范与工艺文件的固化
1、试模记录是连接模具开发与量产制造的桥梁。规范化的试模记录应包含以下基础信息：模具编号与名称、注塑机型号与锁模力、所用塑料原料牌号与批次号、干燥条件（温度与时间）、环境温度与湿度、试模日期与操作人员。工艺参数记录应涵盖料筒各段温度、模具温度（多点测量值）、注射压力、注射速度（分段设定值）、保压压力与时间、背压压力、螺杆转速、冷却时间、成型周期等全部可调参数。每次参数调整后需记录调整原因和塑件质量变化情况，形成可追溯的参数调试档案。
2、工艺窗口的建立是试模的最终输出成果。工艺窗口是指能够稳定生产合格品的参数组合范围，不是单一的一组参数。以注射速度和保压压力为例，可以分别找出塑件不出现欠注的最低限值和不出现飞边的最高限值，两者之间即为可用工艺窗口。窗口越宽，量产过程中的工艺稳定性越好、对材料批次波动的容错性越强。行业内的做法是在工艺窗口的中间区域选取推荐工艺参数，并给出现场允许的波动范围和偏离后的调整预案。工艺文件经审核固化后，作为模具移交资料的一部分归档保存，车间现场以工艺卡或电子看板方式展示，成为量产操作的标准化依据。
3、试模的最终目标不仅是产出合格的样品，更是确认模具设计制造质量、建立可复制的量产工艺、为后续模具维护保养提供基准数据。一套规范的试模档案，在模具全生命周期中具备持久价值：当量产中出现质量波动时，可以追溯初始试模参数进行对比分析；当模具经过多次维修保养后，可以通过重新试模复现原始工艺状态，判断模具精度是否发生退化。将试模工作从经验驱动转变为数据驱动，是注塑企业迈向精益制造和智能制造的基础性工程。
以下是您可能还关注的问题与解答：
问：新模具首次试模为什么建议使用低压低速？
答：首次试模时模具的实际流道平衡状态、排气效果和型腔充填模式均存在不确定性，采用低压低速可以先观察熔体的实际流动状态，判断充填是否均衡、是否存在排气不畅或局部阻力异常的区域，避免在未知条件下高压高速注射导致粘模、崩模或模具结构损伤。待充填模式确认无误后，再逐步提升至正常工艺参数。
问：试模时遇到粘模（塑件粘在型腔或型芯上）怎么处理？
答：粘模的排查从多个维度依次推进：检查脱模斜度是否足够，常规外观面的脱模斜度一般不小于零点五度，皮纹面加工后的脱模斜度需在皮纹深度的基础上额外增加零点五至一度；检查顶出系统是否均衡，是否存在顶出不同步或顶杆长度不一导致的偏载；降低注射压力和保压压力以减小塑件对型腔壁的包紧力；适当延长冷却时间，使塑件充分固化收缩后再顶出；在工艺调整无效时考虑模具表面喷涂脱模剂或增加型腔表面的物理气相沉积涂层降低表面摩擦系数。
问：多腔模具试模时各腔产品不一致怎么调试？
答：各腔充填不均是试模常见问题，根因通常是流道系统设计不平衡。调试步骤：在相同工艺条件下取各腔的短射样品（即充填百分之五十至百分之八十的不到位样品），称量各腔填充重量判断充填差异；对充填偏慢的型腔，可以适当加大该腔分流道或浇口的截面尺寸；在无法修改模具的情况下，可以尝试调整浇口附近的模具温度分布（快速充填的型腔降低模温、慢速充填的型腔升高模温）来补偿流道不平衡。此外，检查各腔的排气状况是否一致，排气不畅的型腔也会因气阻导致充填变慢。
问：试模时出现银纹（银丝）是什么原因？
答：银纹通常由三种情况导致：一是原料干燥不充分，水分或挥发分在高温料筒中汽化后随熔体注入型腔，沿流动方向形成银白色条纹，通过加强干燥（确认干燥温度和干燥时间是否达到材料供应商推荐值）可解决；二是熔体温度过高导致材料局部热分解，降低料筒温度或缩短熔体在料筒中的停留时间；三是注射速度过快引入空气或者排气不畅导致困气灼烧，降低注射速度并检查排气槽是否通畅。实际调试中可通过逐项排除法定位银纹的真实成因。
问：试模周期一般需要多长时间？
答：中小型注塑模具的单次试模周期通常包含模具安装一到二小时、参数调试一到三小时、连续试产验证一到二小时，半天到一天可完成一轮试模。复杂模具（如带多组滑块抽芯、热流道系统或需要二次注射的中大型模具）单次试模可能需要一至两天。新模具从首次试模到参数稳定、产品合格，通常需要二至三轮试模，每轮之间间隔模具整改和工艺优化时间。模具结构越复杂、产品精度要求越高，所需试模轮次越多。
注塑模具试模是连通模具制造端与注塑生产端的技术枢纽环节，其质量高低直接影响模具交付后的量产爬坡速度和批量产品合格率。将试模过程中的参数调试规律、缺陷排查方法以及验收判定准则系统化、规范化，不仅有助于降低试模成本、缩短模具开发周期，更能为注塑生产线的长期稳定运行提供扎实的工艺数据支撑。
