数控编程是将零件图纸所表达的设计意图转化为数控机床可执行的加工指令序列的完整技术过程。这一过程不是简单的代码书写，而是涵盖了从图纸解读、工艺方案规划、切削参数确定、刀具路径生成、程序代码编写、加工仿真校验到最终试切验证的系统性工程活动。编程质量的高低直接决定了零件的加工精度、表面质量、加工效率以及刀具和机床的利用率。一套规范的数控编程流程，既需要编程人员具备扎实的机械加工工艺知识，也需要熟练运用编程软件和掌握数控系统的指令规则。按照数控编程的实际工作逻辑，对从工艺分析到代码生成再到验证优化的完整步骤进行系统解析。
一、零件图纸解读与加工工艺分析
1、数控编程的起点是对零件图纸的全面解读。编程人员需要从图纸中准确提取零件的几何信息、尺寸信息、精度要求和材料信息，明确零件的形状特征、各表面之间的位置关系、尺寸公差与形位公差要求、表面粗糙度指标以及热处理和表面处理要求。以一张典型的阶梯轴零件图为例，需要关注外圆的各级直径尺寸及公差、台阶面的位置尺寸、键槽的宽度与深度、倒角和圆角的规格、各表面的轮廓算术平均偏差值要求以及轴端中心孔的型式规格。只有完整把握图纸的全部技术要求，才能为后续工艺规划提供准确的设计输入。
2、工艺分析环节的核心任务是确定零件的加工方案。编程人员需要判断零件的主要加工表面和次要加工表面，区分粗加工、半精加工和精加工的阶段划分，确定各加工表面的成形方法和加工顺序。对于回转体类零件，通常以外圆和端面的车削作为主体工艺；对于箱体类和板类零件，则以铣削、镗削和钻削作为主体工艺。工艺分析还需要确定零件的装夹方案，包括定位基准的选择、夹紧力的施加方式和夹紧点位置，装夹方案的合理性直接影响零件的加工精度稳定性和变形控制效果。
3、在工艺分析阶段还需要同步完成机床选型和工装夹具规划。根据零件的尺寸范围、结构复杂程度和精度要求选择合适的数控机床：回转体零件优先考虑数控车床或车削中心，箱体类零件选择立式或卧式加工中心，叶片、叶轮等复杂曲面零件则需要多轴联动加工中心。工装夹具方面，需要明确使用通用夹具还是专用夹具，确定夹具的定位元件和夹紧元件布局，对于批量生产还需要考虑夹具的装夹效率和重复定位精度。工序内容的划分是否合理，直接关系到后续编程工作量和实际加工效率的平衡。
二、切削参数确定与刀具路径规划
1、切削参数的确定是工艺规划与代码生成之间的关键衔接环节。数控加工中需要确定的切削参数包括主轴转速、进给速度、切削深度和切削宽度四项。主轴转速由切削速度和刀具直径共同决定：以直径十毫米的硬质合金立铣刀铣削普通碳钢为例，切削速度取每分钟八十至一百二十米时，对应的主轴转速约为每分钟二千五百至三千八百转。进给速度等于主轴转速乘以每齿进给量再乘以刀齿数，以上述铣刀加工为例，每齿进给量取零点零五至零点零八毫米、刀齿数为四齿时，进给速度约为每分钟五百至一千二百毫米。切削深度和切削宽度的确定需要结合刀具的刚性、机床功率和加工质量要求综合权衡，粗加工时取较大的切削深度和切削宽度以提高材料去除率，精加工时则减小切削深度以保证表面质量。
2、刀具路径规划是决定加工效率和表面质量的核心技术环节。刀具路径需要满足以下基本要求：路径连续顺畅、避免多余的空行程、减少刀具的进退刀次数、保证切入切出方式的合理性。对于平面轮廓铣削，常用的路径策略包括行切法（平行路径）和环切法（同心轮廓路径），行切法路径简单、编程直观，环切法刀具始终沿轮廓方向进给、更适合复杂轮廓的精加工。刀具的切入切出方式对加工质量有直接影响，采用圆弧或切线方式切入切出可以避免在零件表面留下明显的接刀痕，垂直切入则容易在切入点和切出点产生冲击振动。
3、刀具选择与刀具补偿设置是路径规划中不可忽视的组成部分。刀具选择需要依据被加工材料的切削性能、加工表面类型和精度要求来确定刀具的类型、材料、直径和几何角度。刀具补偿分为刀具长度补偿和刀具半径补偿两类：刀具长度补偿用于修正不同刀具装夹后长度差异对加工位置的影响，刀具半径补偿用于按零件轮廓编程时自动偏置一个刀具半径值。编程人员在路径规划阶段需要明确刀具补偿的调用方式和偏置值设置，避免因补偿设置错误导致的尺寸超差或碰撞事故。
三、编程方式选择与程序代码生成
1、数控程序的生成方式分为手工编程和自动编程两大类。手工编程是指编程人员依据零件图纸和工艺方案，直接书写数控程序代码的编程方式，适用于形状简单、轮廓规则的零件，如轴类零件的外圆台阶车削、平面轮廓铣削和孔系的钻削加工。手工编程的优势在于程序简洁、占用的数控系统存储空间小，编程人员可以精确控制每一段程序的执行细节；其局限在于处理复杂曲面和多轴联动加工时，人工计算量大且容易出错。以一段典型的外圆车削程序为例，程序由程序号、坐标系设定、刀具调用、主轴启动、切削进给、刀具退回和程序结束等语句组成，每一段指令的含义清晰明确。
2、自动编程（又称计算机辅助编程）是借助编程软件在计算机上完成几何建模、参数设置和刀具路径计算，再由后置处理程序自动生成数控代码的编程方式。自动编程适用于曲面复杂、轮廓不规则、需要多轴联动的零件加工，如模具型腔、叶轮叶片、汽车覆盖件等。自动编程的典型工作流程为：在软件中建立零件的三维几何模型，选择加工方法并设置刀具和切削参数，软件根据模型和参数自动计算刀具路径，再通过后置处理将刀具路径数据转换为特定数控系统可识别的代码格式。自动编程大幅提升了复杂零件的编程效率，降低了人工计算的工作量和出错概率。
3、程序代码的结构和指令体系是编程人员必须熟练掌握的基础知识。一份完整的数控加工程序通常由程序号、程序段、准备功能代码、辅助功能代码和坐标指令等要素构成。准备功能代码用于指定机床的运动方式，包括快速定位、直线插补、圆弧插补、刀具补偿调用和固定循环等；辅助功能代码用于控制主轴启停、切削液开关、程序暂停和程序结束等辅助动作。坐标指令则规定了刀具运动的终点位置，可以采用绝对坐标方式或增量坐标方式编写。程序段按照加工顺序依次排列，每个程序段由一个或多个指令字组成，指令字的书写格式和排列顺序遵循所使用数控系统的编程规范。
四、程序校验与加工仿真模拟
1、程序编写完成后必须经过严格的校验，而不能直接上机加工。程序校验的基础环节是语法和逻辑检查：逐段核查程序中的代码格式是否符合数控系统规范，坐标值计算是否正确，刀具补偿调用是否完整，程序段之间的衔接是否顺畅，程序头和程序尾的语句是否完整规范。语法错误通常会导致数控系统报警而无法执行，逻辑错误则可能在加工过程中表现为刀具路径错误、过切或欠切，危害更大。编程人员在手工核对的基础上，还需要借助编程软件或数控系统的校验功能对程序进行自动检查。

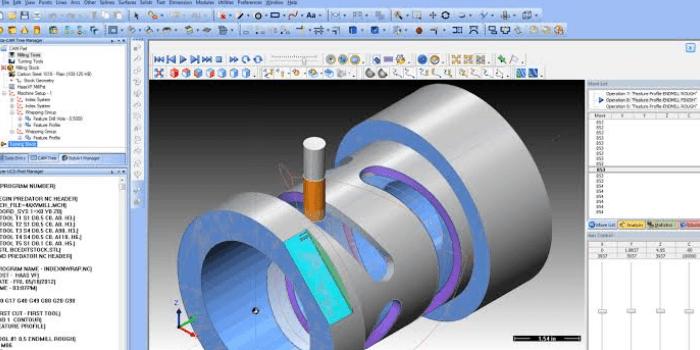

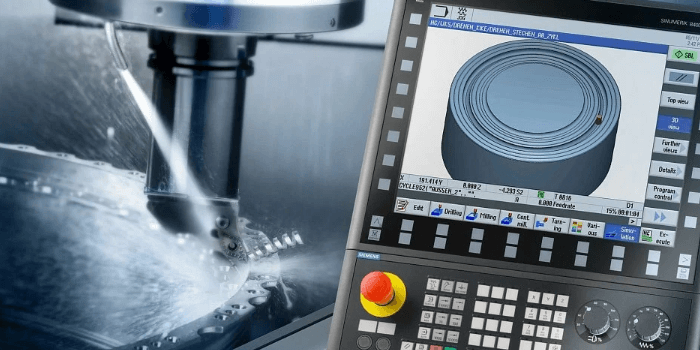

2、加工仿真模拟是程序校验中效率最高、价值最直接的环节。利用仿真软件在计算机上虚拟执行加工程序，通过三维图形方式显示刀具的运动轨迹和材料的去除过程，可以在不占用机床、不消耗材料和不产生刀具损耗的条件下，提前发现程序中的潜在问题。仿真模拟重点检查的内容包括：刀具路径是否与零件轮廓一致，是否存在过切或欠切现象，刀具在运动过程中是否与夹具或工件发生碰撞，进退刀位置是否合理，加工余量是否均匀。行业内常用的仿真手段包括编程软件内置的刀具路径仿真、专用加工仿真软件的运动仿真以及数控系统自带的图形模拟功能。
3、仿真校验中还需要重点关注切削参数的合理性验证。通过仿真可以观察刀具在加工过程中的受力状态和材料去除情况，判断切削深度、进给速度等参数是否超出刀具和机床的承载能力。对于高速加工和深腔加工等工况，仿真可以辅助判断切屑排出是否顺畅、刀具是否存在折断风险。经过仿真校验确认程序无误后，程序可以转入试切验证环节，仿真校验虽然能够大幅降低程序出错的风险，但不能完全替代实际试切，因为实际加工中还存在着切削力变形、热变形和机床动态特性等仿真难以完全复现的因素。
五、程序试切验证与工艺优化固化
1、试切验证是数控编程流程中连接程序编制与实际生产的最终检验环节。试切通常在以下条件下进行：选择与正式生产相同的材料和毛坯，安装与编程设定一致的刀具和夹具，按照程序设定的切削参数进行实际加工。试切过程中编程人员和操作人员需要全程观察刀具的运行状态，注意倾听切削声音是否正常，观察切削液喷射位置是否合适，检查刀具在进退刀位置的动作是否平稳。对于新编制或经过重大修改的程序，试切时建议采用单段执行方式逐步验证，即每执行一个程序段后暂停检查刀具位置和工件状态，确认无误后再执行下一段。
2、试切零件的检测是验证程序正确性的关键步骤。试切完成后，按照零件图纸要求对试切件进行全面检测，重点检测内容与工艺分析阶段确定的关键尺寸和精度指标一致。将实测值与图纸要求进行比对，判断尺寸偏差的方向和大小，分析偏差产生的原因。尺寸偏差可能来源于编程中的坐标计算错误、刀具补偿设置不准确、切削参数选择不当引起的让刀变形，或装夹定位不准确等因素。根据偏差分析结果，对程序进行相应的修正，包括调整坐标值、修正刀具补偿量、优化切削参数或改进装夹方案。
3、程序优化与工艺固化是试切验证后的收尾工作。经过试切验证并修正后的程序，还需要从加工效率和加工质量两个维度做进一步优化：通过调整进退刀路径减少空行程时间，通过优化切削参数提高材料去除率，通过合理编排加工顺序减少换刀次数和装夹次数。优化后的程序和对应的工艺参数、刀具清单、装夹方案等信息，需要整理形成完整的工艺文件并归档固化，作为后续批量生产的技术依据。对于重复生产任务，固化的程序和工艺文件可以直接调用，实现加工过程的标准化和可重复性，为生产管理的数据化追溯提供支撑。
以下是您可能还关注的问题与解答：
问：手工编程和自动编程如何选择？
答：选择依据主要是零件的几何复杂程度和编程效率需求。形状简单、轮廓规则的零件（如阶梯轴、法兰、规则平面）采用手工编程更直接，程序短小精悍、易于修改；曲面复杂、需要多轴联动或轮廓繁琐的零件采用自动编程效率更高。实际生产中两者经常结合使用：对自动编程生成的程序进行局部手工修改，或者在手工编程基础上借助软件的参数化功能提高效率，是编程人员常用的工作方式。
问：程序中刀具补偿设置错误会有什么后果？
答：刀具半径补偿设置错误会导致加工轮廓整体偏大或偏小，产生尺寸超差；刀具长度补偿错误则会导致刀具在轴向方向的切入深度错误，可能造成欠切、过切甚至刀具碰撞夹具。编程人员在编写程序时需要确保补偿调用语句的位置正确、补偿偏置值输入准确，并在试切首件时重点验证与补偿相关的尺寸，必要时在首件加工前采用空运行或轨迹校验方式检查补偿方向是否正确。
问：为什么试切时建议使用单段执行方式？
答：单段执行方式下，机床每执行完一个程序段就自动暂停，等待操作人员确认后再执行下一段。这种方式便于编程人员逐段核对刀具的实际位置与程序设定是否一致，及时发现在连续执行中难以察觉的坐标错误、刀具路径偏差和碰撞风险。对于首次上机的新程序或修改幅度较大的程序，单段执行配合较低的快进速度倍率，是降低试切风险的有效手段。程序经过充分验证后，再切换到连续执行方式以提高加工效率。
问：编程中坐标系设定错误会造成什么影响？
答：坐标系设定是数控编程的基础环节，工件坐标系的原点位置和方向决定了所有坐标指令的基准。坐标系设定错误会导致刀具整体偏离正确加工位置，轻则零件报废，重则刀具与夹具或工件发生碰撞损坏设备。编程人员在建立工件坐标系时，需要以零件的设计基准或工艺基准为依据，选择便于对刀和测量的位置作为原点，并在程序中通过坐标系设定指令明确建立工件坐标系，同时在仿真和试切阶段验证坐标系设置的正确性。
问：数控程序的固定循环指令有什么作用？
答：固定循环指令是针对钻孔、镗孔、攻螺纹等孔加工常见动作而设计的复合指令，一个固定循环指令可以完成快速定位、切削进给、孔底停留、快速退回等一系列连续动作。使用固定循环指令可以大幅简化孔系加工的程序编写，减少程序段数量，降低编写工作量。以钻削固定循环为例，编程人员只需指定孔的位置、钻孔深度和进给参数，数控系统即可自动完成定位、钻孔和退回的完整动作序列，特别适合孔位密集的多孔零件加工。
数控编程过程本质上是一个从设计意图到制造执行的数字化转换过程，工艺分析、参数确定、代码生成、仿真校验和试切验证五个环节环环相扣，共同构成一套完整的编程技术体系。编程人员在每一个环节上的专业判断和规范操作，最终都会反映到零件的加工质量、生产效率和加工成本上。随着计算机辅助制造技术和数控系统智能化水平的不断提升，数控编程的手段和方法还在持续演进，但以工艺分析为基础、以规范验证为保障的基本编程逻辑，始终是确保数控加工质量和安全的根本遵循。
