激光对刀仪是数控机床上用于自动测量刀具几何尺寸和位置的精密测量装置，其以非接触的激光光束作为检测媒介，在刀具旋转或静止状态下快速获取刀具的长度和直径数据，并将测量结果自动传输至数控系统的刀具补偿寄存器中。相较于传统的手工试切对刀和接触式对刀仪，激光对刀仪具有测量精度高、对刀速度快、避免刀具碰撞损伤等综合优势，在加工中心、数控车床和车铣复合机床上应用日益广泛。对刀仪完成测量只是整个对刀工作的前半程，测量数据的处理、补偿值的正确录入以及误差的校验修正，才是决定对刀精度能否真正落到加工尺寸上的关键环节。将围绕激光对刀仪测量之后的数据处理流程，对补偿数据的录入、误差来源分析与修正方法进行系统解析。
一、激光对刀仪的工作原理与测量数据类型

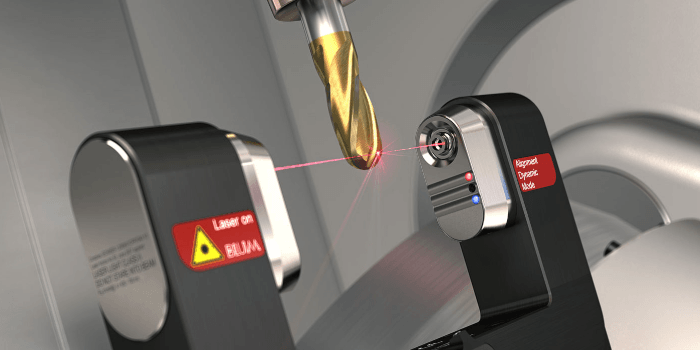

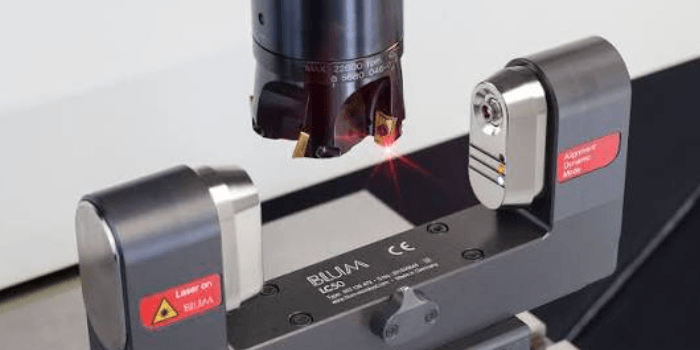

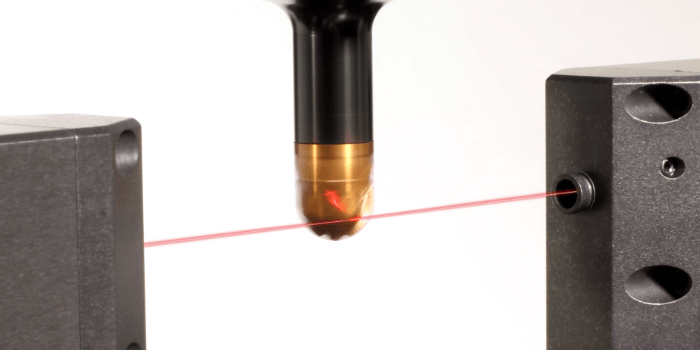

1、激光对刀仪的核心测量原理基于光束遮挡检测。对刀仪内部发射一束经过准直的激光，光束穿越测量区域到达接收器，形成稳定的光路。当刀具进入测量区域并遮挡光束时，接收器检测到光束能量的变化，控制系统记录刀具遮挡光束的瞬间位置，结合机床坐标系的实时位置信息，计算出刀具的刀尖位置或刃口边界位置。根据测量时机床的运动方式，可以分别实现刀具长度方向的静态测量和刀具直径方向的动态测量，其中动态测量通常是在刀具低速旋转状态下完成的，以获得刀具刃口的实际旋转轮廓。
2、激光对刀仪输出的测量数据主要包括刀具长度值和刀具直径值两大类。刀具长度值反映刀尖沿主轴轴向相对于基准面的位置，用于刀具长度补偿；刀具直径值反映刀具旋转轮廓的最大直径，用于刀具半径补偿。对于车削类刀具，测量数据还包括刀具在轴向和径向的刀尖位置偏差，用于车刀的形状和磨损补偿。这些测量数据在数控系统中对应的补偿寄存器类型不同，数据录入的正确性直接关系到后续加工中刀具补偿的准确调用。
3、激光对刀仪的测量精度以微米为量级。行业内常见的激光对刀仪重复测量精度可达正负一至二微米，测量总误差通常控制在数微米范围内。这一精度水平相较于接触式对刀仪和手工试切对刀有明显提升，但需要认识到，对刀仪自身的测量精度只是影响最终对刀精度的因素之一，测量环境的稳定性、机床热变形、刀具表面状态和补偿数据处理的规范性等因素，同样会引入误差，需要在后处理环节中加以控制。
二、测量数据的采集与有效性验证
1、测量数据的采集需要遵循规范的测量流程。测量前需要确认对刀仪的安装位置和光束状态，检查激光光束是否处于正常发射状态、光束是否被切屑或切削液污染，光束通道上的污物会直接影响测量精度。刀具在测量前需要清洁刀柄锥面和刀具刃口，残留的切屑和油污会影响刀具的装夹状态和测量结果。测量时的主轴转速、测量速度等参数需要按照对刀仪的推荐值设定，测量速度过快可能引起光束遮挡检测的响应误差。
2、多次测量取平均是提高数据可靠性的常用方法。由于测量过程中的随机误差因素（如微小振动、光束抖动、检测噪声等）的影响，单次测量结果可能存在一定波动。对同一刀具的同一参数进行三至五次的重复测量，观察各次测量结果的一致性，取多次测量值的平均值作为最终的补偿数据，可以有效降低随机误差的影响。多次测量的结果离散程度本身也是判断测量状态是否正常的依据，若各次测量值差异明显超出正常范围，需要排查测量环境或对刀仪状态。
3、测量数据的合理性校验是数据采集环节的重要关口。将激光对刀仪的测量结果与刀具的理论尺寸或上一周期的测量值进行对比，检查数据是否存在明显异常。刀具长度和直径的测量值突然出现大幅跳变，往往提示测量过程中存在干扰因素（如光束被瞬时遮挡、刀具未正确夹紧、对刀仪位置偏移等）。建立测量数据的历史记录，有助于识别测量结果的异常波动，为测量系统的状态监控提供依据。异常数据不应直接录入补偿寄存器，需要查明原因后重新测量。
三、刀具补偿数据的处理与录入规范
1、刀具补偿数据的录入是激光对刀仪后处理的核心环节。激光对刀仪测量完成后，测量数据需要通过数据传输接口自动或手动录入数控系统的刀具补偿寄存器。不同数控系统的补偿寄存器编号规则和补偿值含义存在差异，录入前需要确认补偿数据的类型（长度补偿或半径补偿）、符号方向（正值或负值）和对应的刀具号，避免因寄存器错位或符号错误导致补偿失效。对于采用自动传输方式的系统，需要校验传输的补偿值与测量值是否一致，防止传输过程中的数据错位。
2、补偿数据的符号和基准统一是容易出错的细节。刀具长度补偿值的符号取决于系统采用的坐标系约定，部分系统以主轴端面为基准、刀尖向下为正值，部分系统采用相反的约定，录入时必须与机床的实际约定一致。同一批刀具的补偿值应当基于统一的测量基准，基准不统一会导致各刀具之间的相对位置关系错乱。换用新对刀仪或对刀仪重新安装后，需要重新确认测量基准，必要时对所有在库刀具重新进行测量和补偿录入。
3、补偿数据的复核与备份是规范管理的延伸要求。补偿数据录入完成后，需要通过调取显示或试切验证的方式复核补偿值是否正确生效。对于加工精度要求高的批量任务，首件加工前检查补偿值的正确性是防止批量报废的必要措施。建立刀具补偿数据的备份机制，在系统参数丢失或更换数控系统时能够快速恢复补偿数据，减少停机损失。刀具补偿数据的规范管理，是保证对刀成果可靠落地的组织保障。
四、误差来源分析与修正流程
1、激光对刀仪的测量误差主要来源于环境、设备、刀具和操作四个层面。环境层面的误差包括环境温度变化引起的机床和对刀仪热变形、振动干扰以及空气扰动对激光光束的影响；设备层面的误差包括对刀仪自身的精度漂移、安装位置的偏差和光束准直状态的变化；刀具层面的误差包括刀具表面反光特性差异、刀具刃口毛刺和刀具装夹重复性；操作层面的误差包括测量参数设置不当、测量前清洁不彻底和补偿数据录入错误。误差修正需要针对不同的误差来源采取对应的处理措施。
2、对刀仪安装误差的标定与修正。对刀仪安装后，其测量基准与机床坐标系的对应关系需要通过标定来确定。标定通常使用已知尺寸的标准件（如标准球、标准棒）进行，通过测量标准件的已知尺寸，计算对刀仪测量值与真实值之间的系统偏差，将该偏差作为修正量补偿到后续的测量结果中。对刀仪经过拆卸重装或受到碰撞后，必须重新进行标定，否则测量基准的偏移会直接反映为补偿数据的系统性误差。
3、温度影响的补偿处理。机床在运行过程中主轴和床身会产生热变形，对刀仪和机床的相对位置随温度变化发生漂移，导致对刀精度下降。对于精度要求高的加工任务，需要关注对刀时机床的热机状态，尽量在机床达到热平衡状态后进行对刀测量，或定期在相同热机状态下重新对刀以保持补偿数据的一致性。部分高端数控系统支持温度补偿功能，通过检测关键部位的温度并结合热变形模型对测量数据进行实时修正。环境温度的季节性变化也会影响长期的对刀精度，需要定期校验补偿数据的有效性。
五、补偿后的验证与精度确认流程
1、补偿数据生效后的验证是确保对刀精度落到实处的关键步骤。最直接的验证方式是试切验证：选取一件与正式加工相同材料的试切件，按照录入的补偿数据进行一次浅层试切，测量试切后工件的实际尺寸，与目标尺寸对比，计算偏差量。根据试切验证的偏差结果，对补偿值进行微调，直至试切尺寸满足公差要求。试切验证能够综合检验补偿数据、刀具状态和机床精度的匹配情况，是对刀数据后处理中不可省略的环节。
2、精度的持续监控与周期性校验。激光对刀仪和刀具补偿系统需要建立周期性校验机制，定期使用标准件检验对刀仪的测量精度，定期抽查在库刀具的补偿数据准确性。加工过程中发现尺寸出现系统性偏差时，需要区分偏差是来自刀具磨损、对刀仪漂移还是补偿数据错误，针对性地进行刀具更换、对刀仪标定或补偿数据修正。通过持续监控和定期校验，保持对刀精度长期处于受控状态。
3、数据记录与追溯管理。完整的对刀和后处理记录应包括：测量时间、环境温度、刀具编号、测量参数、测量原始数据、补偿录入值、试切验证结果和修正记录。这些记录的积累为对刀精度的分析改进提供了数据基础，当出现尺寸质量问题需要追溯时，能够快速定位是对刀环节、刀具环节还是机床环节的问题。规范的数据记录也是企业质量管理体系中对刀过程受控的重要体现。
以下是您可能还关注的问题与解答：
问：激光对刀仪测量时刀具需要旋转吗？
答：测量刀具长度时刀具可以保持静止，通过刀尖遮挡激光光束来定位刀尖位置；测量刀具直径时通常需要让刀具低速旋转，以获得刀具刃口的实际旋转轮廓直径。旋转测量的转速需要按照对刀仪的推荐值设定，转速过低会影响测量效率，转速过高则可能引入振动干扰。对于多刃刀具，旋转测量能够自动捕捉刃口的最大回转直径，测量结果更接近刀具的实际切削轮廓。
问：激光对刀仪对切屑和油污敏感吗？
答：敏感。切屑、油污和切削液残留在激光光束通道上会遮挡或散射光束，导致测量数据失真甚至测量失败。对刀仪的测量窗口需要保持清洁，定期清理光束发射和接收区域的污染物。刀具测量前也应清洁刃口和刀柄，避免切屑附着影响测量精度。加工环境中切屑飞溅严重时，需要考虑对刀仪的防护措施，减少污染物对测量光路的影响。
问：补偿数据录入错误会有什么后果？
答：刀具补偿数据录入错误的后果取决于错误的类型和程度。长度补偿值偏大或偏小会导致加工尺寸的轴向偏差；半径补偿值错误会导致轮廓加工的尺寸偏差，偏差方向取决于补偿值偏大还是偏小。符号方向录入反了会导致补偿方向相反，加工尺寸偏差加倍。寄存器编号错位则会导致调用了其他刀具的补偿值，引起加工干涉或尺寸严重超差。补偿数据录入后必须经过复核和试切验证，防止错误数据进入正式加工流程。
问：激光对刀仪需要定期标定吗？
答：需要。激光对刀仪的测量基准与机床坐标系的关系会随着时间、温度变化和对刀仪自身状态的改变而产生漂移，定期标定是保持对刀精度的重要措施。标定周期根据使用频率和精度要求确定，精度要求高的场合可以每周或每月标定一次，普通场合可以适当延长周期。除定期标定外，对刀仪在拆卸重装、受到碰撞或发现测量数据出现系统性偏差时，都需要及时进行标定，以恢复测量基准的准确性。
问：激光对刀和试切对刀可以互相替代吗？
答：激光对刀仪和试切对刀各有适用场景，通常配合使用。激光对刀仪测量速度快、精度高，适合批量生产中的快速对刀和多刀具管理；试切对刀能够直接反映刀具在真实切削条件下的实际位置，综合了刀具、装夹和机床变形的影响，适合首件加工和精度要求极严的场合。实际生产中，可以采用激光对刀完成初步对刀，再通过首件试切验证并微调补偿值，两者结合既能保证对刀效率，又能确保对刀精度可靠落地。
激光对刀仪的使用后处理是对刀工作中连接测量与加工质量的桥梁环节。测量数据的有效性验证、补偿数据的规范录入、误差来源的系统分析和补偿后的试切确认，共同构成了一个完整的后处理流程。对刀仪的高精度测量能力，只有配合严谨的数据处理和误差修正流程，才能真正转化为零件加工尺寸的精确控制。在数控加工向高精度、高效率方向发展的背景下，掌握激光对刀仪使用后处理的规范方法，对于提升加工质量、减少废品损失具有切实的工程价值。
