三坐标测量机作为现代工业制造质量管控的核心装备，其功能远不止于基础的尺寸测量，而是一套覆盖几何尺寸、形位公差、复杂轮廓及逆向工程等多维度的综合检测体系。通过探针感知工件表面点的三维坐标，依托强大的计算机软件，三坐标测量机能够实现对各类零部件精度的全面量化与分析，直接匹配现代工业对产品精度的严苛要求。
一、基础几何元素与尺寸精度检测
1、三坐标测量机具备全面的基础几何元素测量功能，包括点、直线、平面、圆、球、圆柱、圆锥等。它能够轻松应对传统量具难以触及的内部尺寸和复杂轮廓尺寸，如孔的内径、轴的外径、槽宽、球体半径以及两平面间的距离等。
2、在尺寸精度检测方面，三坐标测量机突破了传统测量工具的局限，实现了对工件三维空间内各类尺寸的全面覆盖。无论是基础的线性尺寸、角度尺寸，还是配合间隙、螺纹参数等，都能进行精确测量，为产品质量提供可靠的数据支撑。

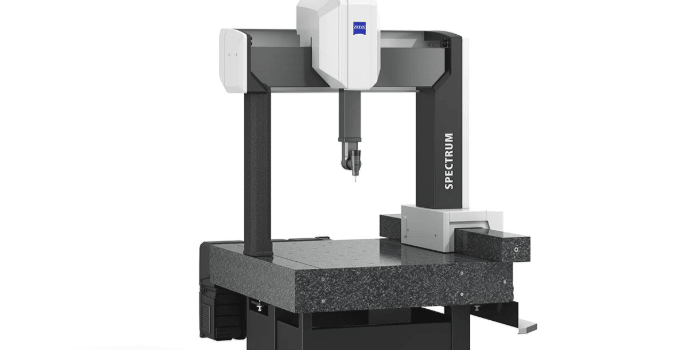

3、设备采用高精密天然花岗岩导轨与自洁式空气轴承，确保了在测量基础尺寸时的高刚性与运动平稳性。结合金属光栅尺的精准位置反馈，使得测量结果具备极高的重复性与稳定性。
二、形状公差与位置公差评定

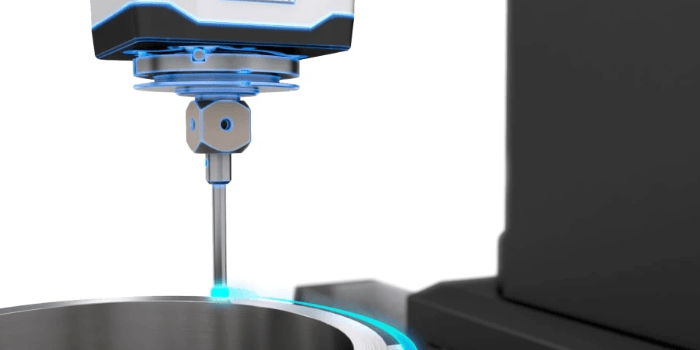

1、形状公差评定是三坐标测量机的核心优势之一，涵盖直线度、平面度、圆度和圆柱度。例如，通过采集内径圆周上数百个点的坐标，构建实际轮廓与理想圆的偏差模型，精准计算出圆度误差，解决传统塞规无法量化偏差的问题。
2、位置与方向公差检测揭示了要素间的相互关系，包括平行度、垂直度、倾斜度、位置度、同轴度和对称度。这对于多孔法兰盘孔位相对位置、发动机气缸同轴度等装配精度的评估至关重要。
3、软件系统支持符合国际标准的形位公差计算，并能够应用最大实体条件等复杂公差原则进行评定。通过图形化检测报告与数据标签，直观展示各项形位公差的合格状态与具体偏差数值。
三、复杂曲面轮廓与扫描检测
1、针对具有复杂曲线或曲面的工件，如汽车车身覆盖件、航空发动机叶片及模具型腔，三坐标测量机提供线轮廓度与面轮廓度检测功能。通过与计算机辅助设计数学模型对比，以色谱图形式直观显示偏差分布。
2、设备可选用接触式或非接触式激光测头进行连续扫描。非接触式激光扫描尤其适用于薄壁件、塑料件等易变形或表面易损伤的工件，在不接触工件的情况下快速获取海量轮廓数据。

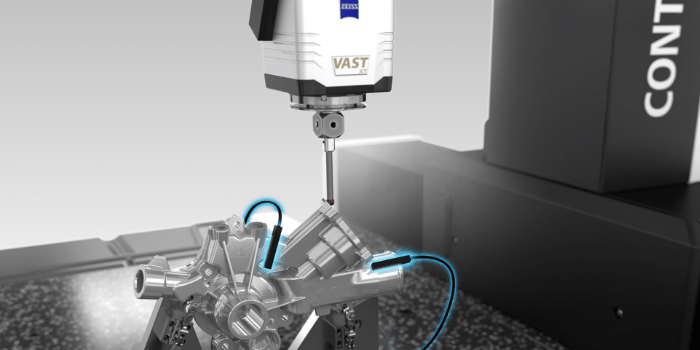

3、扫描检测不仅用于质量验证，还能完整获取未知零件或样件的三维点云数据。结合逆向工程软件，这些数据可用于逆向建模、磨损分析或新旧零件的质量对比，为模具修正与工艺优化提供明确方向。
四、坐标系管理与自动化测量控制
1、三坐标测量机具备强大的工件坐标系管理功能。操作人员只需指定基准面或基准轴，系统即可自动生成工件坐标系，并支持坐标系的平移、旋转及迪卡尔坐标与极坐标的相互转换。
2、设备内嵌高速高精度自动控制系统，支持面向对象的图形化编程。通过导入三维计算机辅助设计数模，可实现测量路径的自动规划与模拟，大幅提升复杂工件的检测效率。
3、对于大型航空结构件等耗时较长的检测任务，三坐标测量机可配置激光传感器进行高效扫描。相比传统接触测量，这种融合检测方式能将测量时间从数小时缩短至几十分钟，同时保持可靠的测量精度与一致性。
以下是您可能还关注的问题与解答：
Q：三坐标测量机与传统量具相比有什么不可替代的优势？
A：传统量具（如卡尺、塞规）只能判断尺寸是否在合格区间，无法量化形状偏差或空间位置关系。三坐标测量机不仅能测尺寸，还能精准捕捉圆度、同轴度、面轮廓度等形位公差，为加工工艺调整提供具体的数据指导。
Q：三坐标测量机能检测哪些类型的工件？
A：其检测范围极其广泛，涵盖机械零件（如轴类、齿轮、壳体）、精密组件（如模具、传感器外壳、光学元件）、汽车部件、航空航天零件、医疗器械以及各类复杂结构件（如涡轮叶片、冲压件、铸造件）。
Q：三坐标测量机如何进行复杂曲面的检测？
A：通过接触式探针或非接触式激光传感器沿工件表面连续扫描，获取海量三维坐标点。随后，检测软件将实际轮廓数据与设计图纸中的理论模型进行比对，生成直观的偏差色谱图，帮助技术人员判断曲面各部位的精度。
Q：三坐标测量机的软件系统支持哪些数据交互功能？
A：主流三坐标软件支持三维计算机辅助设计数模导入与再现实体模型，支持标准数据交换文件的导入导出，以及测量结果的通用图形文件输出。同时，软件支持动态模型模拟、多种测针管理及多种格式的检测报告输出。
三坐标测量机以其卓越的几何尺寸测量、形位公差评定、复杂曲面检测及逆向工程能力，成为了现代精密制造不可或缺的质量守门员。通过软硬件的深度融合与自动化控制，它不仅保障了产品装配性能与运行稳定性，更为制造业的数字化质量控制提供了坚实的技术支撑。
