加工中心对刀仪是设定刀具长度和半径偏置的关键辅助设备，其操作正确与否直接影响加工尺寸的准确性。许多现场操作人员对对刀仪的使用停留在基础功能层面，对自动测量流程中的参数设定和基准匹配原理理解不够深入，导致对刀精度发挥不出设备应有的水平。本文从安装设定到基准匹配，系统梳理加工中心对刀仪的使用方法。
一、对刀仪的基本结构与工作原理
1、加工中心对刀仪的核心部件包括接触式测头、高精度位移传感器和信号处理单元。当主轴带动刀具移动到对刀仪测头上方并缓慢下降时，刀具的刀尖或刀刃与测头接触，测头产生触发信号并反馈至数控系统。系统记录此时主轴端面的坐标位置，结合测头已知的基准高度，计算出刀具的长度偏置值。这一过程全程自动完成，避免了人工使用试切法对刀时的人为误差。

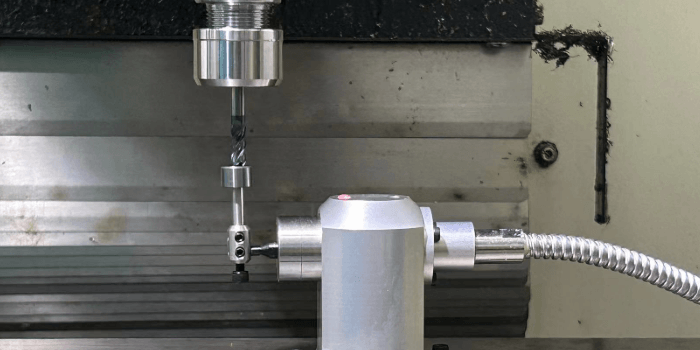

2、对刀仪按安装方式分为固定式对刀仪和主轴式对刀仪两大类。固定式对刀仪安装在工作台面或机床防护门内侧的专用座架上，使用时将刀具移动到对刀仪上方进行测量。主轴式对刀仪则安装在主轴头侧面，通过机械臂将刀具转运至测量位置。两种形式的工作原理相同，只是安装位置和刀具输送方式有所区别。固定式对刀仪结构简单、维护方便，在立式加工中心上应用广泛。
3、对刀仪的测量精度由传感器分辨率和测头重复性共同决定。工业级对刀仪的测量重复性通常在正负一到两微米范围内，测头触发力控制在零点三到零点五牛顿之间。高精度对刀仪采用光学原理替代接触触发，通过光束遮挡或激光测距方式检测刀具位置，重复性可达亚微米级，适用于高精度模具和精密零件的加工需求。
二、对刀仪安装与初始设定步骤
1、固定式对刀仪的安装位置需要满足两个基本条件：一是对刀仪上方有足够的空间容纳刀具下降测量，二是对刀仪在工作台坐标系中的位置保持固定不变。安装时将对刀仪底座通过螺栓固定在专用支架上，调整底座水平度使其与工作台面平行，偏差控制在每米零点零二毫米以内。安装完成后记录对刀仪中心在工作台坐标系中的坐标值，作为后续自动对刀的参考基准。
2、初始设定中最关键的一步是校订对刀仪的基准高度值。基准高度是指对刀仪测头表面到工作台面的垂直距离，这一数值通常使用标准对刀棒或专用高度量块来测定。操作时将标准对刀棒安装在主轴上，按照正常对刀流程多次重复测量，取平均值作为基准高度的设定值。基准高度每三个月或发生碰撞后应重新校订一次，以保证长期使用的准确性。
3、对刀仪与数控系统的通讯参数也需要在初次安装时正确设定。对刀仪测头的触发信号通过机床接口接入数控系统的跳步输入端口，相关宏变量和系统参数的设置应参照设备说明书操作。常见的参数包括对刀仪的有效高度变量、安全退刀距离、接近速度与测量速度等。设定完成后通过手动对刀操作验证信号传输是否正常，确认数控系统能够正确接收并处理测头触发信号。
三、自动测量操作流程详解
1、自动测量前的准备工作包括刀具清洁和程序调用。待测刀具装入主轴前应清除刀柄锥面和端面处的切屑和油污，装刀后用气枪吹净刀具表面附着物。在数控系统界面中调用对刀测量程序，程序通常由设备厂商预置为固定循环指令。操作人员只需在程序参数中填入刀具号、刀具类型和期望的安全高度等基本信息即可启动自动测量。
2、自动测量过程中刀具以接近速度快速下降到对刀仪测头上方某一安全高度位置，然后切换为测量速度缓慢向下移动。当刀尖接触测头表面时，触发电信号被系统捕获，主轴立即停止下降并记录当前位置坐标。系统自动计算刀具长度偏置值，并将该值写入对应的刀具偏置寄存器中。对于有多个切削刃的刀具，自动程序还可以旋转主轴测量各刃的跳动量，评估刀具装夹状态。
3、自动测量完成后数控系统通常会给出测量结果预览。操作人员应检查测量值是否在合理范围内，例如新刀的长度偏置值应与前一把同规格刀具的偏置值相近，偏差超过零点五毫米时应排查刀具装夹是否到位。发现异常情况时，应退出测量程序并重新装刀后再次测量，不要直接修改偏置值掩盖问题。
四、基准设定与刀具偏置匹配方法
1、基准设定是对刀仪使用中的核心环节，其本质是建立刀具测量值到工件加工坐标系的转换关系。在首次使用对刀仪或更换工件种类时，需要先用基准刀具进行试切或对刀仪测量，确定基准刀具长度偏置的基准值。之后所有新刀具的偏置值都相对于这个基准值进行增量计算，确保各刀具在加工时刀尖位置的一致性。
2、刀具半径偏置的测量需要通过配套的激光对刀仪或径向测量模块来完成。部分对刀仪同时具备长度和半径测量功能，刀具在完成长度测量后自动旋转至半径测量工位，测头从侧面接触刀刃位置获取半径数据。半径偏置值同样通过自动程序写入数控系统的对应寄存器中。在没有径向测量功能的机床上，半径偏置仍采用试切法或标准块接触法获取。
3、偏置值的校核验证是确保加工安全的必要步骤。在正式加工前，建议用已测量完成的对刀结果执行一空运行或试切程序，验证工件坐标系下刀具的定位位置是否准确。如果试切后发现尺寸偏差较大，应排查对刀仪的基准高度是否发生变化，或者工件坐标系设定是否存在偏移。不要盲目修改偏置值来补偿对刀环节的系统偏差。
五、常见操作问题与对刀精度验证
1、对刀过程中刀具尚未接触测头即触发信号是最常见的操作问题之一。这种情况通常由切削液或切屑附着在测头表面引起，测头的电容感应或机械触发机构被异物干扰而提前触发。处理方法是在每次对刀前用洁净的软布擦拭测头表面，并用气枪吹净测头周围区域。如果频繁出现异常触发，检查测头密封件是否老化破损，及时更换已损坏的密封组件。
2、对刀测量值的重复性波动超差同样值得关注。连续测量同一把刀具五次以上，如果测量值的极差超过五微米，说明对刀仪或主轴状态存在问题。可能原因包括主轴锥孔清洁度不足、刀柄锥面有损伤或对刀仪底座固定螺栓松动。逐一排查这些环节，找到引起重复性下降的根本原因并处理后重新进行精度验证。
3、定期进行对刀精度验证是保持加工质量稳定的重要手段。建议每月使用标准对刀棒测试一次对刀仪的测量重复性，记录测量数据并观察趋势变化。如果发现重复性逐渐变差，说明对刀仪的机械部件或传感器性能正在退化，应及时联系设备维护部门进行深度检修。精度验证记录应归档保存，作为设备预防性维护的参考依据。
以下是您可能还关注的问题与解答：
Q：使用对刀仪对刀后还需要试切吗？
A：对于大多数常规加工任务，经过正确校准的对刀仪测量结果可以直接用于生产，无需额外试切验证。但对于高精度要求或首次加工的工件，建议在执行自动对刀后进行一次空运行或试切验证，确认偏置值录入正确后再启动正式加工程序。特别是在更换对刀仪或重新校订基准高度后，试切验证更加有必要。
Q：对刀仪的测头使用寿命大概多久？
A：对刀仪测头的使用寿命与使用频率和保养状况有关。在正常使用条件下，接触式测头的触发机制寿命可达百万次以上，硬质合金测针的磨损周期也较长。但如果测头经常被碰撞或受到切削液侵蚀，寿命会明显缩短。出现测头触发信号不稳定、重复性下降或测针表面有明显磨损痕迹时，应及时更换测头组件。
Q：刀柄规格不同是否影响对刀仪测量结果？
A：刀柄规格主要通过锥面定位精度间接影响对刀结果。不同标准的刀柄锥度虽相同，但制造精度和拉钉安装质量存在差异。对刀仪测量的仅是刀尖与主轴端面的相对位置关系，刀柄锥面与主轴锥孔的配合精度会直接影响测量结果的真实性。建议使用质量可靠的刀柄并在装刀前清洁锥面，以减小刀柄因素对测量精度的影响。
Q：加工中心断电后再开机是否需要重新对刀？
A：加工中心断电后，数控系统中存储的刀具偏置数据通常不会丢失，因为这些数据保存在断电保持型存储器中。但对刀仪所在位置的工作台坐标系基准值在机床重新回零后可能与断电前一致。为确保安全，断电重启后建议首先检查各刀具偏置值是否正常，并对关键刀具进行一次复测确认。
加工中心对刀仪的正确使用涉及安装设定、基准校订、自动测量流程和偏置匹配等多个技术环节。操作人员既要熟悉设备的操作界面和程序调用方法，也要理解对刀仪与数控系统之间信号传递和数据计算的原理。只有将操作规范与原理理解结合起来，才能充分发挥对刀仪在提高对刀效率和保证尺寸一致性方面的价值。
