对刀仪是用于测量刀具长度、直径、刃口位置及破损状态的检测装置，常见类型包括机内接触式对刀仪、机内激光对刀仪和机外刀具预调测量仪。选择对刀仪时，不能只比较标称检测精度，还要结合机床类型、刀具直径、加工公差、主轴转速、冷却环境、自动化程度和生产批量判断。普通钻铣加工更关注操作方便与重复性，模具精加工、微小刀具加工和批量自动生产则需要重点评估测量稳定性、刀具破损检测能力及数控系统兼容性。
一、对刀仪有哪些常见类型

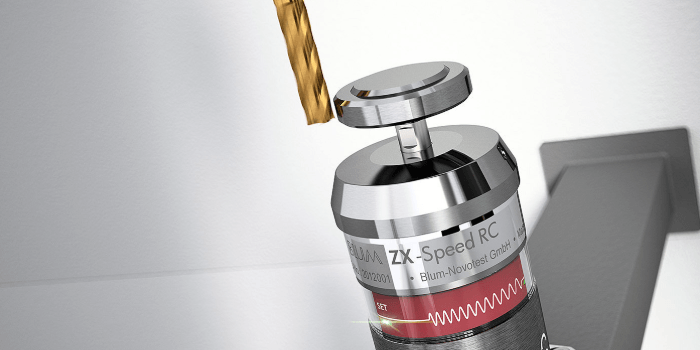

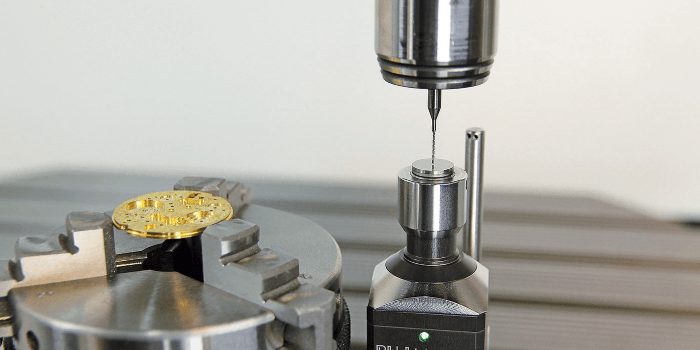

1、接触式对刀仪通过刀尖或刀刃触碰测量面产生信号，再由数控系统计算刀具长度或半径。其结构相对直观，对工件材料和刀具表面反光状态不敏感，适合立式加工中心、数控铣床及部分车铣复合设备的常规刀具测量。

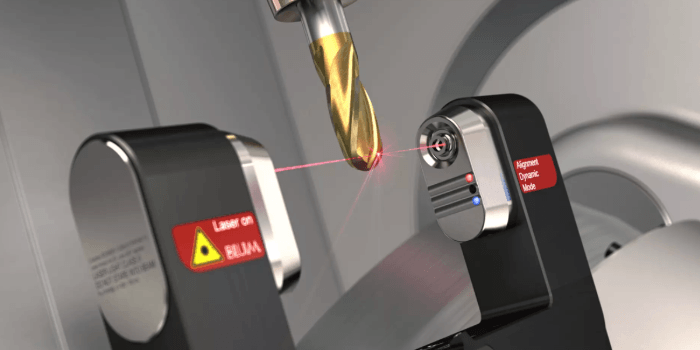

2、激光对刀仪利用发射端与接收端之间形成的光束检测刀具轮廓。刀具遮挡光束后，系统可判断刀具长度、直径、径向跳动和刃口破损，适合微小直径刀具、高速刀具及多刃刀具检测。油雾、冷却液和切屑可能干扰光路，需要配置吹气与防污染装置。
3、机外刀具预调测量仪在刀具装入机床前完成长度、直径和轮廓测量，并将数据输入数控系统。它可以减少机床停机对刀时间，适合刀具数量较多、换产频繁和刀具标准化管理程度较高的生产现场，但不能完全反映刀具装入主轴后的实际跳动状态。
二、对刀仪检测精度怎样判断
1、选型时应区分显示分辨率、重复测量精度和综合测量误差。显示分辨率表示设备能够显示的较小数值变化，并不等同于实际检测精度；重复测量精度反映同一刀具多次检测结果的一致程度；综合误差还包含安装、标定、温度和机床定位误差。
2、加工公差越小，对刀仪测量误差在公差中所占比例就应越低。普通机械零件和一般孔槽加工可选择微米级重复性的接触式装置，精密模具、微细铣削和小直径钻削则需要更高的重复性与稳定性。具体指标应以制造商技术文件和校准结果为依据。
3、检测精度还受到测量速度和触发方式影响。接触速度过高可能造成测量面弹性变形或刀尖损伤，速度过低又会增加对刀时间。激光测量时，刀具旋转状态、刃口数量和光束直径也会影响实际测量结果，不能只依据静态标称参数判断。
三、不同加工场景怎样选择对刀仪
1、普通加工中心以钻头、立铣刀、面铣刀和铰刀为主时，可选择接触式对刀仪完成长度测量和断刀检查。这类方案操作较简单，能够满足多数常规加工需求。若需要测量刀具直径，应确认装置结构和数控系统是否支持侧向触测或旋转测量。
2、模具曲面、高速精加工和微小刀具加工更适合激光对刀仪。非接触检测不会对细小刀尖施加测力，可以检测多刃刀具的刃口位置及部分微小破损。刀具尺寸接近系统检测下限时，应通过实际刀具试测确认识别能力，不能只参考光束尺寸。
3、批量生产线和柔性制造单元可将机外预调与机内复测组合使用。机外设备提前建立刀具数据，机内对刀仪校验实际装夹长度、磨损和破损状态，再由数控系统自动更新补偿。该方式有助于缩短准备时间，并降低人工输入错误。
四、对刀仪安装与系统匹配要注意什么
1、对刀仪需要与机床工作空间、行程范围和换刀路径匹配。安装位置不能影响工件装夹、工作台移动和刀具交换，也要避开容易积聚切屑的位置。固定底座应具备足够刚性，安装面存在倾斜或松动时，会直接影响重复测量结果。
2、数控系统应具备对应的测量程序、信号接口和刀具补偿功能。选型前需要确认机床控制系统版本、输入输出接口、测量宏程序和刀具数据格式。设备能够发出触发信号，并不代表可以直接完成自动测量与补偿，还需要完成控制逻辑匹配。
3、机内对刀仪长期处于冷却液、油雾和切屑环境中，应具备相应防护能力。接触式测量面需要保持清洁，激光窗口需要稳定吹气防护。若测量前没有清除刀尖附着的切屑和冷却液，系统可能把附着物误判为刀具实际尺寸。
五、对刀仪选型与维护有哪些要点
1、选型时应列出较大和较小刀具直径、刀具长度范围、允许测量时间、是否需要断刀检测及是否需要自动补偿。刀具规格跨度较大时，要确认对刀仪量程和安装高度能够覆盖全部刀具，避免长刀超出行程或短刀无法接近测量位置。
2、对刀仪应使用标准刀具、标准棒或经过校准的量具定期标定。发生碰撞、更换测量面、调整安装位置或机床维修后，需要重新校准。精密加工现场还应记录标定值变化，判断测量装置是否出现磨损、松动或温度漂移。
3、日常管理应记录测量次数、异常报警、重复性检查和维护状态。接触式装置要检查测量面磨损与复位动作，激光装置要检查光学窗口、吹气压力和接收信号。测量结果突然波动时，应先排查污染、刀具跳动和安装松动，不宜立即修改刀具补偿。
以下是您可能还关注的问题与解答：
Q：对刀仪精度越高越适合所有机床吗？
A：不是。对刀仪精度应与加工公差、机床定位能力和生产需求匹配。机床本身重复定位误差较大时，单纯提高对刀仪精度难以明显改善最终加工结果，还可能增加设备投入和维护要求。
Q：接触式对刀仪会损伤小直径刀具吗？
A：存在这种可能。微小直径刀具的刚性和刃口强度有限，测量力或接触速度过大时可能造成弯曲或崩刃。此类刀具可采用低测量速度、低测力接触装置或非接触式激光检测。
Q：机外对刀后还需要在机内重新测量吗？
A：是否复测取决于加工精度和刀具管理方式。机外预调可以提供初始刀具数据，但刀柄装入主轴后的端面贴合、拉紧状态和径向跳动仍可能产生变化。精密加工或自动生产中，机内复测能够提高数据可靠性。
Q：对刀仪可以自动补偿刀具磨损吗？
A：具备数控系统接口和测量程序时，可以根据检测结果更新刀具长度或半径补偿。自动补偿需要设置允许修正范围和异常报警条件，避免测量面污染、刀具崩损或信号异常造成错误补偿。
对刀仪选择应围绕加工公差、刀具规格、检测项目、现场环境和自动化需求展开。接触式对刀仪适合常规刀具长度测量，激光对刀仪更适合微小刀具、高速刀具与刃口破损检测，机外刀具预调测量仪则有助于减少机床准备时间。把重复测量精度、量程、防护能力、系统兼容性和维护条件综合比较，并通过标定与实际试测验证性能，才能让对刀数据稳定服务于加工尺寸控制。
