车削是机械加工行业中覆盖面广、工序占比高的基础加工方式之一，轴类、盘类、套类零件的制造几乎都离不开车削工序。一根传动轴从毛坯棒料到成品，往往要经历粗车、半精车、精车、切槽、车螺纹等多道车削工序，每道工序的参数设定直接影响后续工序余量的均匀性和最终尺寸精度。车削零件工艺涉及装夹方式、加工顺序、切削参数、刀具选择、测量控制等多个维度，理解这套工艺体系对提高零件合格率和加工效率有直接帮助。
一、车削工艺分类体系与基本认知
1、车削加工按加工面的几何特征分为外圆车削、端面车削、内孔车削（镗削）、切槽切断、锥面车削和螺纹车削六大类别。每种加工类别对应不同的刀具类型和切削参数范围，在工艺规划阶段需要逐一明确各工序的加工内容归属。
2、按加工目标和精度层次，车削工序分为粗车、半精车和精车三个阶段。粗车目标是快速去除大余量毛坯，单次背吃刀量通常在3至8毫米，进给量0.3至0.8毫米每转，切削速度相对较低，侧重效率而非精度；半精车将尺寸偏差控制在后续精车余量范围内，单次背吃刀量0.5至2毫米，进给量0.1至0.3毫米每转；精车阶段目标是达到图纸尺寸公差和表面粗糙度要求，背吃刀量0.1至0.5毫米，进给量0.05至0.15毫米每转，切削速度较高以保证表面质量。
3、车削零件按形状特征可分为轴类和盘套类两大族群。轴类零件以长径比大为主要特征，加工重点在于保证同轴度、圆柱度和直线度；盘类零件以径向尺寸大于轴向尺寸为特征，加工重点在于保证端面平面度、端面与轴线的垂直度以及各外圆之间的同轴度关系。两类零件的装夹方式、工序安排和关键检验项目均有明显差异。
4、车削加工精度的典型范围：粗车可达到国际标准公差十二至十三级（尺寸偏差约±0.1至±0.5毫米）；半精车可达到九至十一级（偏差约±0.02至±0.1毫米）；精车可达到七至八级（偏差约±0.005至±0.02毫米）；高精度精车配合宽刃精车刀可达到六级（偏差约±0.003至±0.008毫米）。表面粗糙度方面，粗车一般为12.5至25微米，半精车3.2至6.3微米，精车0.8至3.2微米，精细切削可达0.4微米以下。

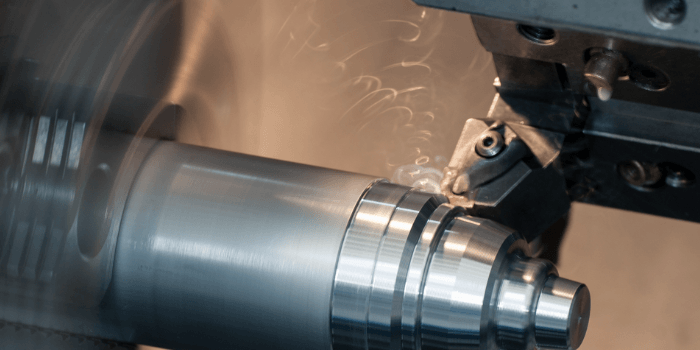

二、轴类零件加工流程与装夹策略
1、轴类零件的典型加工流程按工序顺序排列为：毛坯备料→中心孔加工→粗车外圆→调质热处理→半精车外圆与端面→铣键槽花键→精车外圆→磨削（精度要求高时）→检验。其中中心孔是整个轴类零件加工的基准链起点，两端中心孔的同轴度和深度均匀性直接影响后续工序的圆跳动精度。常用中心孔规格为60度中心孔，直径1至10毫米，依据轴径和轴重选取，重型轴建议使用带保护锥面的双锥面中心孔。
2、轴类零件的装夹方式按支撑数量分为单端装夹和双端顶尖装夹两类。短轴（长径比小于4）通常用三爪卡盘单端装夹，卡盘夹持径向跳动约0.05至0.1毫米；中等长度轴（长径比4至12）用一夹一顶（卡盘夹紧一端、尾座顶尖支撑另一端）；细长轴（长径比大于12）必须增加中心架或跟刀架支撑，否则切削力会引起弯曲变形，导致腰鼓形误差，工件直线度超差。跟刀架随刀具移动，跟随支撑点与切削点距离保持在20至50毫米内，三点支撑力均匀调整至接触无间隙。
3、热处理工序在流程中的位置至关重要。调质处理通常安排在粗车之后、精车之前，目的是消除毛坯内应力和改善材料切削性能，同时允许精车去除调质氧化皮和热处理变形量（通常留0.5至1.5毫米精车余量）。渗碳淬火或感应淬火通常安排在精车之后，此时零件外形已接近成品，淬火变形量由磨削工序消除，留磨削余量0.2至0.5毫米。工艺流程安排中若热处理顺序错误，将导致精车后变形无法消除或淬硬层被切除。
4、轴类零件常见形位公差要求及车削工序的控制策略：圆柱度误差通常要求在0.005至0.02毫米之间，控制手段是减小背吃刀量、降低进给量、保证刀尖高度与工件轴线等高（偏差≤0.02毫米）；同轴度误差要求0.01至0.05毫米，控制手段是用两顶尖装夹一次车出所有外圆，避免反复装夹造成的同轴度误差累积；圆跳动误差要求0.01至0.03毫米，精车阶段需检验顶尖孔状态，保证顶尖接触良好，顶尖孔与顶尖的配合间隙不超过0.005毫米。

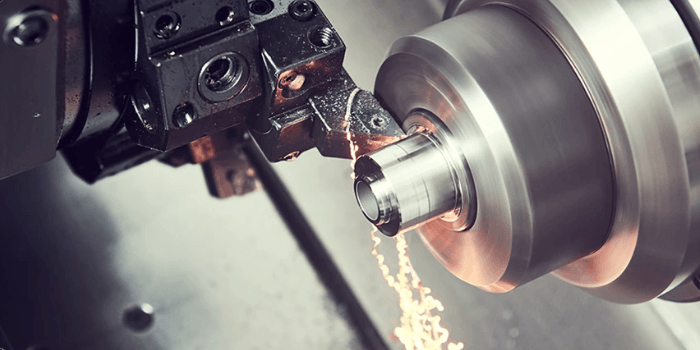

三、盘类零件加工流程与基准选择
1、盘类零件的典型加工流程为：毛坯备料→粗车一端端面与外圆→掉头装夹粗车另一端→半精车各面→钻孔（中心孔或安装孔）→精车外圆及端面→内孔精镗→检验。盘类零件加工中的基准转换是影响形位公差的关键环节，建议按照"以大端面为基准定位，先加工中心孔，再以中心孔为精定位基准加工外圆和端面"的顺序展开，可有效控制端面跳动和外圆对内孔的同轴度。
2、薄壁盘类零件（壁厚与外径之比小于1:20）在车削时容易因夹紧力过大产生弹性变形，松开后回弹导致形状误差超差。处理方法是使用软卡爪（卡盘爪车削成与工件配合直径一致的弧面，接触面积从线接触扩大为面接触）、降低夹紧力、或者使用专用心轴胀紧内孔进行外圆加工。软卡爪车削后的接触弧面半径通常比工件外圆小0.05至0.1毫米，形成略微过盈的均匀接触，夹持变形量可控制在0.005至0.02毫米以内。
3、带内孔的盘套类零件，内孔车削（镗削）工序的切削参数与外圆车削存在差异。镗削时刀杆悬伸在内孔径向范围内，悬伸比（刀杆伸出长度与刀杆直径之比）超过4时刚性明显下降，进给量需降至外圆加工的60至70%，切削速度降低20至30%。内孔精镗的余量通常为0.1至0.3毫米，精镗后可达到国际标准公差七至八级，表面粗糙度1.6至3.2微米；高精度精镗可达六级、粗糙度0.8微米以下。精镗时冷却液需从刀具前方喷入孔内，切屑须从孔口排出，避免切屑划伤已加工表面。
4、盘类零件端面车削时，从外向内进刀会在接近中心时线速度趋近于零，造成中心区域出现振纹或撕裂表面。解决方案是精车端面时从内向外走刀，刀具从中心附近起刀向外切出，切削速度从低速快速增加，主轴转速保持不变时线速度线性增加，表面粗糙度更均匀，中心凸台不易出现震痕。端面平面度要求严格时（如液压阀体、密封端面），精车后需增加刮研或磨削工序，车削仅作为磨削前的半精加工。

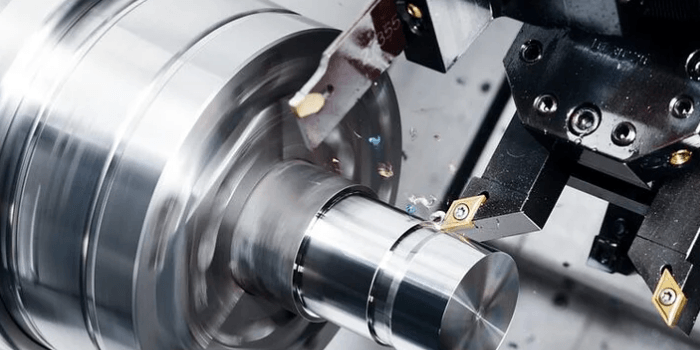

四、车削切削参数系统性设定方法
1、切削三要素（切削速度、进给量、背吃刀量）对加工结果的影响优先级依次为：切削速度对表面质量和刀具寿命影响最大；进给量对表面粗糙度影响明显（理论粗糙度与进给量平方成正比）；背吃刀量对切削力和加工效率影响大但对表面粗糙度影响相对较小。实际参数设定策略为：先确定背吃刀量（依据余量和刚性条件），再选进给量（依据粗糙度要求），再用切削速度来平衡刀具寿命与效率目标。
2、常见工件材料的参考切削速度范围（硬质合金刀具，干切或微量润滑）：低碳钢（硬度160至180布氏）外圆精车切削速度150至250米每分钟；中碳钢调质（220至260布氏）100至180米每分钟；不锈钢（奥氏体型，200至250布氏）60至120米每分钟；铸铁（灰铁，180至220布氏）80至150米每分钟；铝合金300至600米每分钟；钛合金（四级纯钛、六铝四钒合金）30至60米每分钟。具体数值须依据刀具品牌推荐和实际试切调整。
3、进给量与表面粗糙度的对应关系：理论表面粗糙度可通过公式估算，粗糙度近似等于进给量平方除以八倍刀尖圆弧半径。以刀尖圆弧半径0.4毫米为例：进给量0.2毫米每转时粗糙度约为12.5微米（粗车级别）；进给量0.1毫米每转时约为3.1微米（半精车级别）；进给量0.05毫米每转时约为0.78微米（精车级别）。实际粗糙度受积屑瘤、振动、材料塑性等因素影响，通常比理论值偏大，精车时进给量宜选在推荐范围偏小一侧。
4、背吃刀量的上限受主轴功率、工件刚性和刀具强度三个条件约束。主轴功率限制：切削功率等于切削力与切削速度之积，切削力粗略估算为背吃刀量×进给量×比切削力（碳钢约1800至2500牛顿每平方毫米），换算后确认不超过主轴额定功率的80%；工件刚性限制：细长轴粗车时背吃刀量超过2至3毫米容易引起让刀振动，需分多刀进行；刀片强度限制：小尺寸可转位刀片（切削刃长度8至12毫米）背吃刀量不宜超过刃长的三分之二，即5至8毫米以内。
五、工序质量控制与常见问题处理
1、尺寸精度控制的核心手段是试切量法。精车前先在工件一端试切一小段（长度5至15毫米），停车测量实际尺寸，与目标尺寸比对计算偏差，再修正数控系统刀补值或手动刻度盘进给量后正式车削全长。数控车床精车时，刀具磨损补偿值每班应检查一次，刀尖磨损量超过0.05毫米时及时更新补偿，防止尺寸漂移超出公差带。热车状态下（主轴连续运转30分钟以上）的尺寸与冷车状态可相差0.01至0.05毫米，精密零件需在热机稳定后测量和调整参数。
2、表面粗糙度超差的排查逻辑：表面出现鱼鳞状（积屑瘤）时应提高切削速度至积屑瘤消失区间（通常超过80至100米每分钟）或使用涂层刀具、加切削液；表面出现振纹时需检查刀杆悬伸（超过40毫米时优先缩短）、工件装夹刚性（顶尖松动或卡爪夹力不足）、刀尖圆弧半径是否过大（振动倾向随刀尖半径增大而增加，精车用0.4毫米半径，不宜超过0.8毫米）；表面出现鳞刺（撕裂纹）常见于低速切削塑性材料，应提速并减小进给量。
3、圆度误差超差的常见原因与对策：主轴轴承间隙超差（径向跳动超过0.01毫米时需调整或更换轴承）；尾座顶尖套筒锥孔磨损导致顶尖跳动；工件材料硬度不均（毛坯铸件有硬点，粗车时切削力波动）；夹具变形（软卡爪精度下降，重新修整）。精车圆度控制在0.005毫米以内需保证主轴系统径向跳动≤0.003毫米、刀具系统跳动≤0.005毫米、切削参数稳定。
4、螺纹车削常见问题处理：螺距误差（乱牙）的根本原因是开合螺母在加工过程中脱开后重新啮合时螺旋槽位置不对，普通车床加工螺纹时须在进给方向退出时不脱开合螺母，直接反转退刀；螺纹牙型角偏差多因刀具安装倾斜，须用螺纹牙型样板或对刀仪确认刀具中心线垂直于工件轴线；普通螺纹车削切削速度一般在15至30米每分钟，钢件细牙螺纹可提至30至50米每分钟，切削液选用极压切削油或乳化液浓度8至12%。
五、车削工艺卡编制要点与参数记录规范
1、车削工艺卡（操作卡）是工序执行的直接依据，内容应包含工序名称、机床型号、工件材料与硬度、装夹方式、各工步的刀具规格、转速档位或数值、进给量、背吃刀量、加工余量、检测尺寸与公差、量具名称六项要素。缺少任何一项都会导致不同操作人员的执行结果出现偏差，重复性精度下降。
2、数控车床加工程序中，转速与进给量建议按恒切削速度方式（主轴速度随直径变化自动调节）设定，端面加工时设置最高转速限制（通常为2000至4000转每分钟），防止工件直径减小到中心时转速飞升。内孔镗削程序中刀具补偿方向与外圆相反（刀补方向为负），编程时需特别注意，补偿方向输入错误会导致孔径向相反方向偏差放大。
3、批量生产时的首件检验是质量控制的关键节点，首件应全尺寸检验（逐项测量图纸标注的所有尺寸与形位公差），记录实测值与公差中值的偏差量，据此判断尺寸是否偏向公差带中间位置。偏向公差带一侧超过三分之二时应调整刀补，以保证整批生产中由刀具磨损引起的尺寸漂移不超出公差范围。过程检验建议每加工十至二十件检验一次关键尺寸，记录控制图，发现趋势漂移及时调整。
以下是您可能还关注的问题与解答：
Q：轴类零件车削后发现中部直径偏大（腰鼓形），是什么原因导致的？
A：腰鼓形误差通常由两种原因造成。一是细长轴切削力引起轴中部让刀挠曲，切深虽然设定一致但轴中间位置实际切削深度偏小，外圆尺寸偏大；解决方法是在轴中部使用跟刀架或中心架支撑，同时适当减小切削深度和进给量。二是尾座顶尖对工件有附加轴向压力，导致工件中部外胀，可将尾座顶尖改为弹性浮动顶尖，允许热伸长补偿。
Q：精车外圆后表面出现螺旋纹，如何消除？
A：螺旋纹（螺距等于进给量的规律性条纹）属于正常进给痕迹的放大表现。消除方法有三：降低进给量（从0.1毫米每转降至0.05毫米每转以下）；增大刀尖圆弧半径（从0.4毫米换为0.8毫米，但需防止振动）；使用宽刃精车刀（刃宽3至8毫米，进给量可提高至0.3至0.5毫米每转同时获得更低粗糙度）。宽刃精车刀适合刚性好的短轴，细长轴需慎用以防振动。
Q：同一个外圆车削后直径沿长度方向呈锥形（一端大一端小），原因是什么？
A：锥形误差的主要原因有三种：一是车床主轴轴线与尾座顶尖轴线不同轴（偏心量使轴线成斜线），可通过测量一根已知直径均匀的试棒调整尾座偏移量消除；二是床身导轨磨损不均（横向倾斜使刀架随行程偏移），需由设备维护人员检测床身扭曲量；三是工件受热不均（一端热量高于另一端），车削长轴时开始段和结束段热变形量不同，精密加工时需对工件进行预热或充分冷却。
Q：车削不锈钢时刀具寿命很短，应如何调整工艺？
A：不锈钢（奥氏体型）车削时的工艺要点有四个。切削速度应控制在60至120米每分钟，过低容易产生积屑瘤，过高加速扩散磨损；进给量不能太小（不低于0.08至0.1毫米每转），进给量过小在加工硬化层内反复切削加速磨损；背吃刀量应保证每次切削深度大于上道工序留下的加工硬化层厚度（通常0.1至0.3毫米）；刀具材质推荐使用含钴高速钢或晶粒细化型硬质合金（钴含量8至10%的通用型牌号），配合氮铝化钛涂层，切削液选全合成型水溶性切削液浓度8至12%，流量充足保证冷却效果。
车削零件工艺是机械加工基础能力的集中体现，轴类零件的工序顺序、装夹方案和热处理节点安排，盘类零件的基准转换和薄壁变形控制，以及切削参数的系统性设定方法，共同构成了车削工艺的核心知识体系。参数选取遵循先定背吃刀量、再定进给量、再确定切削速度的三步顺序，在满足精度和粗糙度要求的前提下，通过优化各参数的平衡关系提高加工效率和刀具寿命。建立批量生产的首件检验制度、过程检验记录和工艺卡标准化体系，是保证批次稳定性、降低废品率的有效管理手段。
