机床精度检测与调校工作中，磁性表座是使用频率极高的通用工装附件。无论是安装百分表测量工件跳动，还是配合千分表进行导轨平行度检验，磁性表座承担的核心任务只有一个——把测量仪表牢固、准确地固定在指定位置。这个看起来并不复杂的功能背后，有一套完整的永磁磁路设计和机械结构逻辑。搞清楚它的工作原理，才能在使用中减少误差来源，发挥出应有的检测精度。
一、永磁吸附原理与磁路切换机制
1、磁性表座的吸附力来源于内置的永磁体，材料通常为铝镍钴磁铁或钕铁硼磁铁。铝镍钴磁铁磁场稳定、温度系数低，在20至200摄氏度范围内磁性衰减极小，是精密磁性表座的传统用材；钕铁硼磁铁能量密度更高，同体积下吸力可达铝镍钴的数倍，目前在中大型磁性表座中应用更为广泛，但其最高工作温度一般在80至120摄氏度之间，不适合高温切削场合。

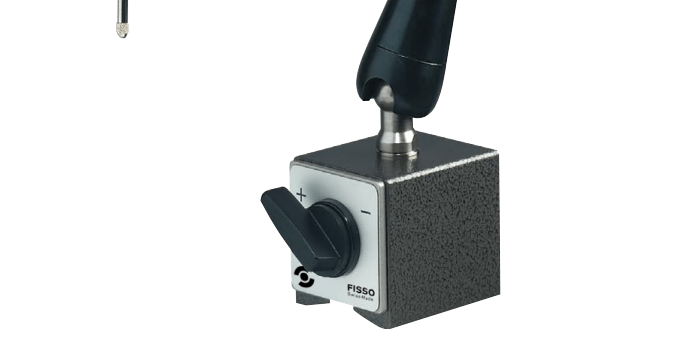

2、永磁体产生的磁场本身始终存在，磁性表座的通断控制依靠磁路切换而非磁场消除。内置旋转磁块是最常见的切换结构：底座内部设置两块或多块形状对称的永磁体，其中一块固定，另一块可随旋转手柄转动。当两块磁体的同名极相对时，磁力线在底座内部形成短路回路，不向外导出，吸附面对外呈现弱磁或无磁状态；旋转手柄90度后，两块磁体的异名极相对，磁力线通过底座底板和吸附面向外导出，与被吸附金属表面构成完整磁回路，产生有效吸附力。
3、这种磁路切换设计带来两个工程价值：开关状态转换灵活，旋转约90度即可完成吸合与释放，操作单手可完成；关断状态下底座底板对外磁场泄漏极小，便于移动和存放，不会大量吸附金属粉屑。工业级磁性表座在吸合状态下的最大吸附力一般在50至200牛顿之间，具体取决于底板面积和永磁体的牌号与体积。
二、磁性表座的主要类型与结构特点

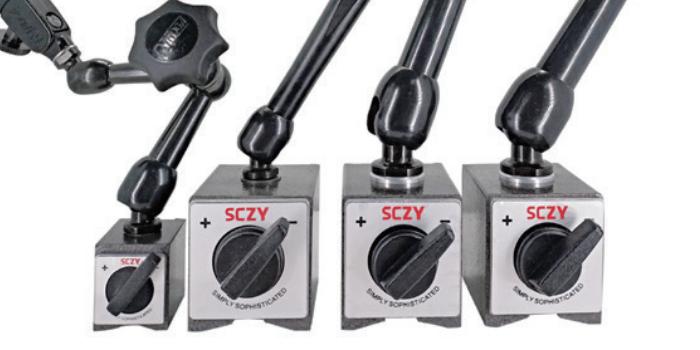

1、万向关节型是机床检测场合使用最多的一种形式。底座提供吸附功能，上方连接一根或多根金属关节臂，关节臂末端安装夹持套筒，夹持百分表、千分表或其他表类仪器的表杆。关节臂采用球头或万向铰链连接，可在三维方向自由调整角度，调整到位后拧紧锁紧旋钮，所有节点同时锁死。锁紧旋钮通常为单旋钮连动锁紧设计，旋钮内部通过拉杆或顶压片联动，一次操作锁紧全部关节。
2、细杆式磁性表座结构更为简洁，底座上方直接连接单根细圆杆，杆上设有若干铰接点和夹持套筒，适合在机床内腔、狭窄间隙等空间受限场合使用。细杆直径一般在8至12毫米之间，杆长100至400毫米可选，结构轻便，但承载刚性低于万向关节型，不适合夹持较重的测量仪器。

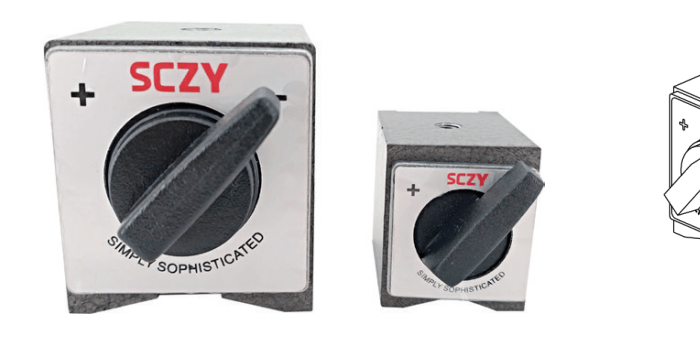

3、重型磁性表座配置更大底板面积和更强永磁体，吸附力可达300至600牛顿，主要用于夹持杠杆百分表、重型划线盘、光学平晶支架等较大载荷工具。底座底板面积多在80×50毫米以上，部分产品底板具有V形槽，可吸附在圆柱形导轨或轴类工件的外圆面上，拓展了安装场合。
4、微型磁性表座底座面积缩小至20×30毫米左右，吸附力30至80牛顿，用于小型精密机床、精密测量仪器平台、坐标测量机附属工具等轻量化场合，配套的关节臂细短，结构刚性有保证但承载能力有限。
三、关键技术参数与吸附面要求
1、吸附力是磁性表座规格选择的基本依据。吸附力通常以竖向最大静吸力标注，单位牛顿。使用中的实际有效吸附力受三个因素影响：底板与被吸附面的接触面积（接触不良时吸力可下降50%以上）；被吸附面的材料导磁率（碳钢吸力大于铸铁，铸铁大于合金钢，不锈钢中奥氏体类型导磁率极低，基本无法被磁吸）；被吸附面的表面状态（锈蚀、油漆、粉末、划痕均显著削减接触有效面积，导致吸力下降）。
2、底板平面度是影响吸附稳定性的关键指标。精密级磁性表座底板平面度要求不大于0.01毫米，普通型不大于0.02至0.03毫米。底板平面度超差会导致底座在被吸附面上产生微小晃动，即便锁紧了关节臂，由于根部的摇摆，表杆末端的测量误差也会相应放大。定期用标准平板检查底板平面度，是精密检测场合的必要维护措施。
3、关节锁紧力和节点刚性是另一个容易被忽视的参数。关节臂伸出越长、被测量仪器越重，节点所承受的弯矩越大，锁紧后的变形量也越大。行业内普遍接受的原则是：总悬伸长度不超过150毫米时锁紧精度较好，超过200毫米时应考虑增加支撑点或选择更高刚性的重型表座。锁紧旋钮拧紧力矩一般控制在0.5至1.5牛顿·米，过度拧紧不但不能提升刚性，反而会导致锁紧件疲劳失效。
4、防尘防油能力直接决定使用寿命。磁性表座磁路切换机构内部应具备良好的密封性，防止切屑、切削液进入旋转磁块间隙。底部的永磁体对细铁屑具有极强的吸附能力，一旦铁屑进入磁路间隙，切换操作将变得沉重甚至卡死，严重时需要拆解清理。优质产品在底板四周设有防护橡胶条，有效隔离切削液和粉尘渗入路径。
四、机床检测中的安装与使用规范
1、吸附面准备是使用前的基本步骤，不可省略。吸附前用干净棉布或无纺布将被吸附面上的切削液、铁屑、防锈油彻底擦拭干净。表面有轻微锈斑时用油石轻推处理后再吸附。需要特别强调的是，在磁性吸附面上垫橡胶板、纸张等非导磁介质虽然看起来保护了工件表面，但会大幅削减实际吸附力，是一个常见的错误操作。
2、吸附位置的选择直接影响测量稳定性。磁性表座应尽量吸附在机床本体刚性较好的铸铁件表面，避免吸附在薄板件、焊接件或悬臂结构上——这类安装面本身的振动和弹性变形会叠加进测量读数中。检测导轨平行度时，通常将表座吸附在主轴箱侧面或立柱正面，确保表座与被测部件没有直接联动关系，两者相对位移才是有效测量信号。
3、关节臂调整完成后，应按照从末端向底座方向的顺序逐节锁紧，避免反向操作导致调整好的角度偏移。锁紧后用手轻推表杆末端检验稳定性：轻推有微小弹性而无明显漂移为正常；若手感松动则需重新锁紧，检查是否有关节节点未锁到位或锁紧件磨损过大。
4、安装百分表或千分表时，表杆插入夹持套筒后，保证表的测量方向与被测面的法线方向一致，偏角控制在5度以内。偏角过大会引起余弦误差：测量方向偏角10度时，余弦误差约为0.15%，对于精度要求在0.01毫米以内的检测项目，这一误差已不可忽视。
5、测量过程中旋转工件或移动机床部件时，须确认表座与机床固定部件的吸附关系不受运动影响。尤其是在车床上测量卡盘端面跳动时，表杆末端与旋转件保持接触，而表座吸附在固定不动的床身或刀架体上，确保整个测量回路中仅有的运动量来自被测面的跳动，而非表座移位叠加。
五、维护保养与常见故障处理
1、日常维护的核心是保持底板清洁和磁路切换机构的顺畅。每次使用后，用蘸有少量机油的棉布擦拭底板，防止氧化生锈。旋转手柄切换是否顺畅是磁路状态的直接反映：正常状态下手柄旋转力矩均匀，吸合与释放有明显的力感反馈；若手柄旋转沉重或出现卡滞，说明切换机构内有铁屑或锈蚀，需要拆解清理。
2、吸附力下降是较常见的故障表现，成因有三类：永磁体退磁（高温冲击或强反向磁场引起，铝镍钴磁铁更耐高温，钕铁硼磁铁超过其额定温度后退磁不可逆）；切换机构磨损导致磁路不能充分对齐（吸合时吸力偏低，关断时仍有残余吸力）；底板腐蚀或划伤导致磁阻上升。前两种需要送厂维修或更换，底板问题可通过研磨抛光处理后恢复部分吸力。
3、关节节点松动通常由锁紧件磨损引起。万向关节中的球头与锁紧套配合面为硬接触，频繁锁紧与松开会导致配合面逐渐磨损，锁紧后的位置保持能力下降。球头直径在16毫米以上的重型节点磨损较慢，12毫米以下的细杆型节点寿命相对较短。磨损超限后更换整段关节臂是最可靠的处理方式，研磨球头或锁紧套仅能作为临时应对措施。
4、存放管理建议：磁性表座存放时将旋转手柄拨到关断位置，既防止底面磁力持续吸附铁屑，也减少永磁体在长期对外吸附状态下承受的磁应力。表座存放环境湿度应低于70%，底板涂薄油防锈，关节臂与锁紧套每半年补充一次薄层锂基润滑脂，保持关节操作顺畅。严禁将磁性表座与强磁装置（如永磁吸盘、强力电磁铁）长期存放在相邻位置，避免退磁风险。
以下是您可能还关注的问题与解答：
Q：磁性表座能吸附在铝合金或不锈钢机床上吗？
A：铝合金属于非导磁材料，磁性表座无法在其上形成有效磁回路，吸附力几乎为零。奥氏体不锈钢同样如此，导磁率极低，不适合磁吸安装。马氏体不锈钢有一定导磁性，但吸附力远弱于普通碳钢，实际使用中需预先测试。在无法磁吸的场合，可改用真空吸盘式表座，或在被测设备上临时固定一块导磁垫板后再吸附表座，但需注意垫板自身的稳定性。
Q：磁性表座吸附时会不会影响测量仪表的精度？
A：普通磁性表座对百分表和千分表本身的精度影响极小，因为这类接触式仪表的工作原理与外部磁场关联不大。需要注意的是，安装场合若有强磁场干扰（如磨床磁力吸盘附近），磁场对带有磁性传感器的数字指示表的读数稳定性会产生影响，此类场合建议选用屏蔽型磁性表座或将数显表与强磁区域保持一定距离。
Q：旋转手柄转到吸合位置后，底座仍能被轻易推动，说明什么问题？
A：这通常有三种原因。一是被吸附面不洁净，存在切屑、油膜或氧化层阻隔了有效接触面积；二是被吸附材料导磁性差，如灰铸铁含石墨量偏高时导磁率低于普通碳钢；三是磁切换机构内部磨损或铁屑堵塞，磁路对齐不完全，吸合力下降。处理顺序：先清洁吸附面重试，排除表面问题后再检查磁路状态。
Q：使用磁性表座测量时，读数出现周期性抖动如何排查？
A：周期性抖动通常来自以下几个环节。机床主轴旋转引起的振动通过床身传递到表座，导致表杆末端出现与转速对应的周期波动，可在停机状态下对比读数稳定性加以确认。关节节点锁紧不足时，轻微振动会引起关节微动，表现为读数跳动幅度大于实际被测面的变化量，重新锁紧后对比改善效果。此外，表杆与测量仪表的夹持套筒配合间隙过大时，也会引起测量方向上的抖动，更换合适内径的夹持套筒可解决。
机床检测工作中，磁性表座的准确功能定位是"稳定支撑与可靠固定"，其工作质量直接决定后续测量数据的可信程度。永磁磁路切换原理简单可靠，但维护和使用规范是发挥其功能的前提条件。底板清洁度、吸附面材料匹配性、关节锁紧规范、安装位置刚性这四个要点，贯穿磁性表座使用的每个环节。在精密检测场合，建议定期对磁性表座进行吸力测试和底板平面度检验，将检测工装的状态管理纳入设备日常维护体系，才能保证每次检测结果的稳定性和可追溯性。
