磁性表座是机械加工现场和精密检测环节中使用频率极高的辅助工具，通过磁力吸附将百分表、千分表、杠杆表等量具稳固固定在机床导轨、工作台或工件表面，为操作人员提供稳定的测量基准。磁性表座的吸附力范围通常从六十公斤力到一百二十公斤力不等，在发挥其夹持功能的同时，合理的选型与正确的使用方式直接影响测量读数的可信度与稳定性。本文从磁性表座的结构特性出发，梳理其在车削、磨削、检测及划线等场景中的典型用途。
一、磁性表座的结构原理与吸附特性
1、磁性表座的核心工作部件为永磁体磁路系统，内部采用钕铁硼或铁氧体磁钢配合导磁板构成闭合磁路。通过旋转手柄切换磁路走向实现磁力通断，当磁路处于导通状态时，磁力线经底座底部导向被吸附工件表面，形成闭路吸附力。常用的圆形底座磁性表座吸附力在六十到八十公斤力范围，矩形底座款式因接触面积更大，可达到一百到一百二十公斤力。吸附力的实际发挥程度取决于被吸附表面的平整度与材质导磁性，表面粗糙度在三微米以内的平整铸铁或钢材表面可达到标称吸附力的百分之九十以上。

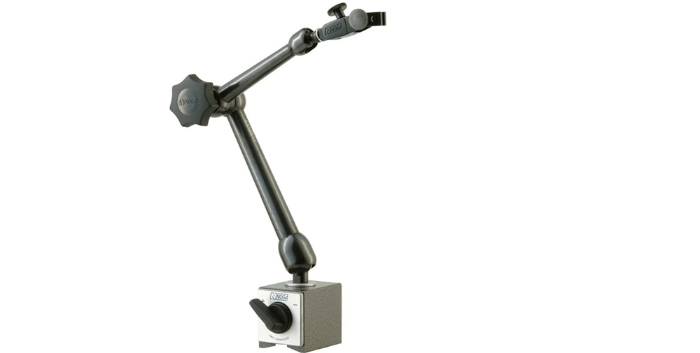

2、磁性表座的支撑臂系统通常由三到四段连杆组成，连接处采用球形关节或锥面锁紧结构，允许操作人员在空间范围内任意调整量具的姿态和朝向。支撑臂材质分为钢制与铝合金两种，钢制臂刚性足、抗振性好，但自重较大；铝合金臂轻便灵活，适合在垂直面或悬空位置使用。关节锁紧力设计需平衡固定稳定性与操作便利性，经验数值为锁紧扭矩在三到五牛顿米之间，扭矩不足时表杆在振动工况下容易发生缓慢位移，直接影响测量持续性。
3、磁性表座的底部通常配有精密研磨基面，平面度控制在零点零零五毫米以内，这一基面精度确保了吸附后底座与工件表面贴合紧密，不产生附加倾斜误差。底座底部还设有v型槽结构，可在圆柱形工件表面稳定吸附。在曲轴、光轴等圆柱作业面上使用时，v型槽与圆柱面形成线接触，配合磁力锁紧，定位稳定度不亚于平面吸附，这一设计拓展了磁性表座在车床加工中的适用场景。
二、磁性表座在车削加工中的找正对刀应用
1、在车床加工现场，磁性表座最普遍的应用之一是工件装夹找正。操作人员将磁性表座吸附在车床中拖板或刀架上，将百分表测头接触工件外圆或端面，手动旋转主轴使工件低速回转，观察百分表指针摆动量。当摆幅控制在零点零二毫米以内时，即可判定工件轴线与主轴回转轴线基本重合，进入正常车削工序。使用磁性表座找正比单纯依赖目测划线法的精度高出五到十倍，尤其适用于多工序接续加工时对同轴度的严格控制。
2、对刀操作中，磁性表座同样发挥着不可替代的辅助作用。将刀架上安装的刀具刀尖与百分表测头对齐，通过手动移动拖板观察表针接触偏转量，可精确判定刀具在x轴和z轴方向的起始坐标位置。采用千分表配合磁性表座对刀的定位精度可达零点零零五毫米，相比试切法对刀效率提升约百分之四十，同时减少了试切废料的产生。在数控车床批量加工中，磁性表座对刀法已成为标准操作流程中的关键步骤。
3、加工过程中的尺寸在线监控也是磁性表座在车削作业中的实用功能。粗车结束精车开始前，将磁性表座吸附在导轨固定位置，以测头接触已加工表面，确认当前尺寸是否在中间公差范围之内。单件加工时这一操作可实时发现刀具磨损或热变形导致的尺寸偏移，避免整批产品超差，磁性表座在这一环节提供的测量基准稳定性直接决定了监控数据的可靠程度。
三、磁性表座在磨削加工中的在线测量支持
1、在平面磨床和外圆磨床上，磁性表座配合杠杆千分表常用于磨削过程中的工件尺寸跟踪检测。磨削加工中冷却液大量冲刷且工件表面温度较高，操作人员无法使用手持量具进行快速测量。将磁性表座吸附在磨床磁台侧面或砂轮护罩支架上，杠杆千分表测头接触工件待测表面，可在不停机的状态下实时观察尺寸变化趋势，磨削到预定尺寸数值时及时停止进给。磁性表座的吸附稳定性在此类振动和冷却液飞溅环境中表现尤为关键。
2、砂轮修整量的辅助检测同样离不开磁性表座。将磁性表座固定在工作台面上，千分表测头对准金刚石修整器刀尖或砂轮外圆面，通过多次修整前后的读数对比确定每次修整的去除量。外圆磨削砂轮的单次修整量一般控制在零点零二到零点零五毫米，超出这一范围会导致砂轮损耗过快或工件表面粗糙度超差。借助磁性表座的稳定夹持，修整量的精确控制可减少砂轮不必要的磨损损耗，延长砂轮使用寿命约百分之十五到百分之二十。
3、磨削加工结束后，磁性表座还可用于工件平行度和垂直度的快速抽检。将工件放置在平板上，磁性表座吸附在平板边缘，百分表沿工件上表面均匀移动，表针起伏幅度即为平行度偏差。对于精密磨削件，平行度要求通常在零点零零五到零点零一五毫米范围内，磁性表座提供的刚性支撑配合高精度平板可满足这一量级的测量要求，省去将工件送至计量室的周转时间。
四、磁性表座在精密检测与划线定位中的典型用法
1、在精密检测环节，磁性表座广泛用于轴类零件的径向跳动和端面跳动测量。将被测轴件两端用顶尖支撑或置于v型铁上，磁性表座吸附在检测平板上，百分表测头垂直接触轴件外圆表面。在每个标记截面处手动转动轴件一周，读取指针最大与最小偏差值。一般传动轴的径向跳动公差在零点零二到零点零五毫米之间，磁性表座与百分表组合的测量方案可轻松覆盖该精度范围，且操作简便、检测效率高，适合批量轴件的逐件检验。
2、划线工序中的辅助定位是磁性表座的另一重要用途。在模具加工或毛坯件划线时，将划线盘或高度尺固定在磁性表座上，吸附在平板上方，通过调整支撑臂的高度和角度，使划针高度与被划线平面对齐。磁性表座的锁紧机构保证了划线过程中划针不会发生偏移，重复划线通过率可达百分之九十五以上。对于大型结构件的立体划线，多组磁性表座协同使用可实现多点同步划线，大幅降低划线用时。

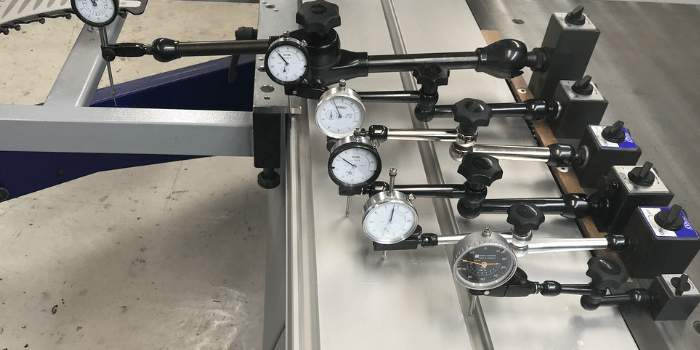

3、在设备装配与维修现场的间隙和平面度检查中，磁性表座发挥着灵活、适配性强的优势。将磁性表座吸附在设备床身或导轨面上对配合间隙进行逐段检查，可快速定位不平整区域或间隙异常位置。导轨接触面的平面度要求通常在每米零点零一毫米以内，磁性表座与塞尺、百分表搭配使用可在不拆卸设备的前提下完成现场检测，为维修决策提供真实的量化数据支持。
五、磁性表座的选型要点与使用注意事项

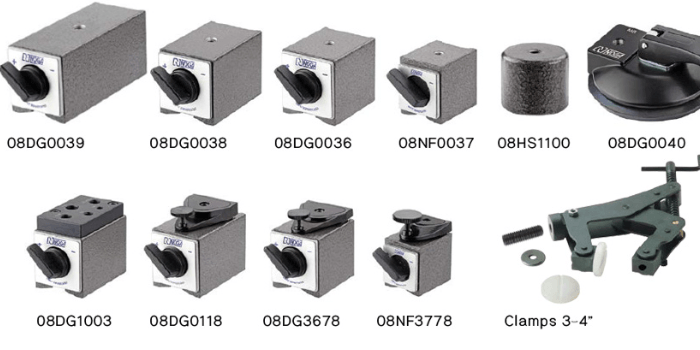

1、磁性表座的选型需根据使用场景的吸附方式和支撑刚度要求进行匹配。卧式加工或水平面检测场景推荐矩形底座磁性表座，吸附面积大、抗侧向力能力强；立式加工或垂直面检测场景适合圆形底座磁性表座，其底座厚度通常为四十到五十毫米，磁力方向垂直于吸附面，吸合更可靠。支撑臂方面，日常检测选用三段臂满足基本需求即可，四段臂因关节数量增加，锁紧后的累积刚性略有下降，需在购买前确认臂管直径不低于十二毫米以保证支撑刚度。
2、使用磁性表座时，吸附表面的清洁度对吸附效果影响显著。工件表面的切屑残留、冷却液油膜或铁锈层都会大幅降低磁力传导效率，实际吸附力可能降至标称值的百分之六十以下。每次吸附前应使用洁净布擦拭底座底部及吸附区域表面，确保无异物夹层。磁力开关切换后轻拉底座确认吸附牢固，再将百分表装入夹持孔并锁紧，避免量具在测量过程中意外脱落造成损坏。
3、磁性表座的日常保养直接影响其使用寿命与测量精度。使用完毕后应将磁力开关拨至关断位置，释放磁路应力，长期处于导通状态会加速永磁体磁性衰退，八到十年后可能出现明显退磁。支撑臂的锁紧关节和球形接头定期涂抹少量润滑脂，防止接触面锈蚀导致锁紧力下降。底座研磨基面注意避免磕碰，存放时底座朝上放置或使用保护垫隔离，基面损伤后吸附稳定性将无法保证，整件磁性表座的实际使用价值也会大幅降低。
以下是您可能还关注的问题与解答：
Q：磁性表座上安装百分表还是千分表更合适？
A：依据被测公差等级选择，尺寸公差在零点零五毫米以上时使用百分表即可满足要求，读数精度为零点零一毫米；公差在零点零一毫米以内时应选用千分表，读数精度可达到零点零零一毫米，但千分表对振动更敏感，需要磁性表座提供更高的支撑稳定性。
Q：磁性表座在不导磁的不锈钢或铝合金工件上能使用吗？
A：在不导磁材料表面无法建立磁路闭合，磁性表座不能直接吸附。此时可在工件周围放置导磁垫板或角铁作为中介，先将磁性表座吸附在导磁垫板上，再将垫板贴附在被测工件表面或采用机械夹紧方式固定。
Q：磁性表座使用多久后需要检查磁力衰退情况？
A：建议每使用十二到十八个月进行一次吸附力抽测，标准方法为在平整钢板上吸附后测量水平拉脱力，与出厂标称值对比低于百分之八十时说明磁力衰退明显，需要更换磁芯组件或整体更新磁性表座。
Q：磁性表座吸附在磨床磁台上会不会互相干扰？
A：磨床电磁吸盘与磁性表座各自为独立磁路，正常使用时互不干扰。但应注意磁性表座吸附位置尽量避开电磁吸盘的磁极分界区，该区域磁力较弱，吸附稳定性不足，推荐将磁性表座置于电磁吸盘中部导磁性能最佳的区域进行固定。
磁性表座在机械加工和精密检测中的典型用途横跨工件找正、量具装夹、在线监控和划线定位等核心工序，其稳定的磁力吸附结构和灵活的支撑臂设计为操作人员提供了牢靠的测量基准。合理选型、规范操作与定期保养相结合，能够充分发挥磁性表座在各类金属加工和检测场景中的辅助作用，保证测量数据的准确性与作业效率。
