模具精度是决定成型零件质量和模具使用寿命的核心指标。一套模具从设计图纸到最终交付，精度控制贯穿于结构设计、零件加工、装配调试和试模验证的全过程。公差设定过严不仅增加制造成本，还可能因加工能力不足而导致废品；公差设定过宽则无法保证产品尺寸的批量一致性。本文从模具精度分级的行业标准出发，系统阐述公差控制要点和工艺实现方法。
一、模具精度的基本概念与行业分级标准
1、模具精度包括尺寸精度、形状精度、位置精度和表面质量四个方面。尺寸精度控制模具各零件相关尺寸公差范围的符合程度，形状精度涉及平面的平面度、圆柱面的圆度和圆柱度等几何公差，位置精度反映各零件之间的同轴度、平行度和垂直度等相对关系，表面质量则通过粗糙度值来表征。四者相互关联，共同决定了模具的整体精度水平。
2、国内模具行业将模具精度分为普通级、精密级和超精密级三个等级，对应的公差范围有明确的指导标准。普通级模具用于一般民用产品，型腔尺寸公差控制在正负零点零二到零点零五毫米之间，导向件配合间隙在零点零一到零点零二毫米之间。精密级模具用于电子产品和汽车内饰件，型腔尺寸公差缩紧至正负零点零零五到零点零一五毫米，超精密级模具用于光学元件和医疗器械，尺寸公差控制在正负零点零零三到零点零零五毫米以内。
3、精度等级的选择应当以产品图样的公差要求为导向，结合模具的结构复杂度和制造成本综合确定。对于高产量模具，适当提高精度等级可以减少模具维修频率和产品废品率，虽然初次制造成本上升但长期使用成本可能更低。对于小批量试制模具，则可在满足产品基本要求的前提下选择较低的精度等级以控制投入。
二、型腔与型芯的尺寸公差控制要点
1、型腔和型芯是模具直接成型产品形状的核心部位，其尺寸精度直接影响产品的最终尺寸。设计型腔尺寸时需要考虑塑料或金属材料的收缩率补偿。对于注塑模具，不同材料的收缩率差异较大，常见丙烯腈-丁二烯-苯乙烯共聚物的收缩率在百分之零点四到零点七之间，聚碳酸酯的收缩率为百分之零点五到零点七，聚甲醛的收缩率可达百分之一点八到二点五。设计时应在产品图样尺寸基础上加上计算补偿量，并在试模后根据实际收缩情况修正。

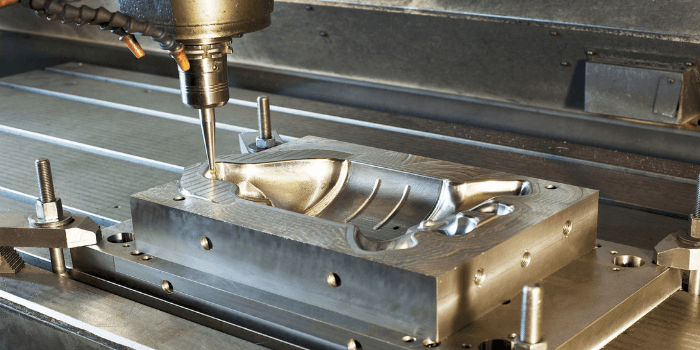

2、型腔和型芯的加工精度应依据设计公差和收缩补偿后的最终尺寸确定。对于精密注塑模具，型腔采用慢走丝线切割加工及后续抛光研磨工艺，线切割尺寸精度可达正负零点零零三到零点零零五毫米。型芯则多采用数控铣加工配合电火花成型完成精细特征加工。加工完成后使用三坐标测量机检测关键尺寸，检测点应覆盖型腔底面、侧壁、转角等各个功能区。
3、型腔与型芯之间的间隙控制直接影响产品飞边的产生。间隙过大则塑料熔体挤入形成飞边不仅影响产品外观还导致清理工作量增加。间隙过小又可能产生排气不畅或合模干涉。精密注塑模具的型腔与型芯间隙通常控制在零点零一到零点零三毫米之间，对于流动性好的材料取下限，对于黏度高的材料取上限。通过模具试模后的飞边情况可以反馈间隙设置的合理性。
三、导向机构与分型面的配合精度要求
1、导向机构包括导柱和导套，其作用是保证动定模合模时的精确对位。导柱导套的配合精度直接影响模具在工作过程中型腔与型芯的同轴度和贴合状态。导柱与导套之间的配合间隙通常为零点零一到零点零二毫米，对于精密模具还应控制导柱的垂直度在零点零一毫米以内。导柱安装孔与模板平面的垂直度超标会导致合模过程中出现卡滞或偏斜，长期使用后加速导柱和导套的磨损。
2、分型面的贴合精度是防止溢料和保证产品分型质量的关键。分型面要求具有足够的平面度和粗糙度，普通模具分型面平面度控制在零点零二到零点零三毫米之内，精密模具分型面平面度要求达到零点零一毫米以下。分型面通常采用磨削加工或手工研磨达到要求的光洁度，禁止出现刀痕、划伤和凹陷缺陷。分型面研配后应进行红丹检验确保贴合面积达到百分之八十以上。
3、滑块和斜顶等抽芯机构的活动配合精度同样需要严格控制。滑块与滑槽之间的配合间隙一般为零点零一到零点零一五毫米，间隙过大会导致滑块运动偏移，影响抽芯位置的准确性。斜顶与导向块之间的导向间隙也应控制在合理范围内，并在运动末端设置定位结构确保复位位置准确。配合面应开设润滑槽并定期补充润滑脂，减少运动部件磨损。
四、表面粗糙度要求与加工方式选择
1、模具不同部位的表面粗糙度要求差异较大。型腔和型芯的成型表面粗糙度直接传递到产品表面，透明件和外观件的模具成型面粗糙度要求达到零点零二到零点零四微米，需要经过粗磨、精磨和抛光多道工序完成。非成型表面如模板基面紧固面等粗糙度要求较低，控制在零点八到一点六微米即可满足使用要求。导柱、导套等滑动配合面的粗糙度控制在零点一到零点二微米之间，以保证运动平稳性和耐磨性。
2、电火花加工在模具型腔精细特征加工中应用广泛，但电火花加工后的表面会形成一层较厚的变质层，表面粗糙度通常在三点二到六点三微米之间。电火花加工后必须进行抛光处理去除变质层、降低表面粗糙度至目标值。对于复杂深腔结构，手工抛光的难度较大，可以配合超声抛光或磨粒流抛光技术提高效率和质量。

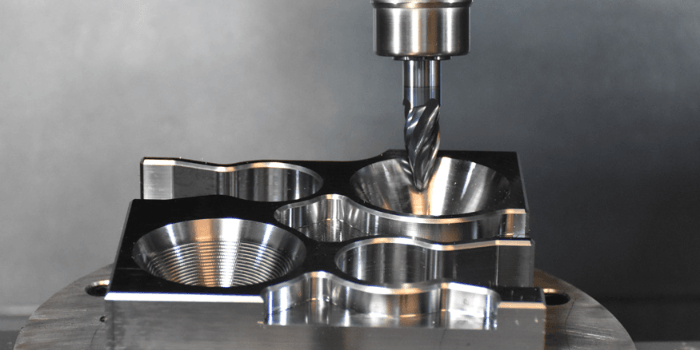

3、高速铣削技术在一定程度上可以替代部分电火花加工并改善表面质量。使用直径较小的球头铣刀、以较高转速和较小进给量进行精加工，可以直接获得零点四到零点八微米的表面粗糙度，大幅度减少后续抛光的工作量。然而对于具有尖锐内角、窄槽和深腔等特征的模具型腔，高速铣削仍然难以完全替代电火花成型加工，两种工艺需要根据具体特征合理搭配。
五、工艺链中各环节对精度的保障措施
1、从设计环节开始就应考虑精度实现的可行性和经济性。设计人员在标注公叉时应避免过度堆积公差，对于非功能性尺寸可以适当放宽公差。同时给加工工序预留合理的余量分配方案，粗加工留零点五到一毫米的余量，半精加工留零点一到零点二毫米，精加工保证最终尺寸。公差标注应采用基准统一原则，减少因基准转换带来的累积误差。
2、加工设备的状态保证是精度实现的基础。数控铣床和加工中心的主轴跳动应控制在零点零零五毫米以内，工作台面的水平度在零点零二毫米以内。加工前应使用寻边器和校表确认工件坐标系与机床坐标系的对正精度。对于精密模具零件，优先选用慢走丝线切割机和高精度坐标磨床进行最终尺寸加工，这些设备自身精度等级更高，加工结果更加可靠。
3、装配和试模阶段的精度验证不可忽视。模具装配完成后应进行合模间隙检测、滑块动作测试和顶出系统功能检查。试模样品经三坐标测量后与设计数模比对，确认产品尺寸是否符合图样公差。对于关键尺寸超出公差的情况，应分析是模具加工偏差、收缩补偿误差还是注塑工艺参数不合适引起的，逐项排查后再进行模具修正，避免盲目修模造成反复调整。
以下是您可能还关注的问题与解答：
Q：模具设计时标注的公差等级是不是越精密越好？
A：不是。公差等级的选择应以产品功能要求和装配关系为基准。过高的精度要求不仅增加加工难度和制造成本，还可能导致模具因局部过切或研配量不足而报废。建议对产品功能尺寸和装配尺寸标注较高的精度要求，对非功能性的自由尺寸采用一般公差即可。实践经验表明合理控制精度范围比追求整体高精度更有利于降低模具成本和缩短制造周期。
Q：模具镶件的精度要求是否应该与整体模具一致？
A：镶件的精度要求通常应当与整体模具保持一致，因为镶件的工作状态直接参与成型过程。镶件与模体的配合面还需要额外的精度控制，配合间隙一般控制在零点零一到零点零一五毫米之间。镶件装配后还应进行二次定位检测，确认其在模体中的位置符合设计要求。更换镶件时也应按照原始精度标准重新加工，确保新旧镶件的互换性。
Q：模具抛光会不会改变型腔尺寸？
A：抛光操作确实会去除一定厚度的材料，虽然单次抛光去除量极小，但多次抛光或抛光压力过大时可能导致型腔尺寸增大。精密模具在抛光前应预留零到零点零一毫米的抛光余量，抛光过程中使用高精度量具或复制胶监测尺寸变化。当表面粗糙度达到要求且尺寸仍在公差范围内时停止抛光。对于尺寸余量已经不多的模具区域可以使用手工研磨与检测交替进行的方式控制去除量。
Q：热处理变形对模具精度有多大影响？
A：热处理工序中模具零件的组织转变和应力释放会引起尺寸和形状变化。淬火时碳钢的体积变化率约为百分之零点一到零点二，合金工具钢的变化率略小但同样不可忽略。为减少热处理变形的影响，可以在粗加工后进行预热处理释放内应力，精加工留足余量，在热处理完成后再进行最终精加工。大型模具模框建议在粗铣后进行时效处理并检测变形量后再加工精基准。
模具设计加工精度的实现是一个系统工程，涉及公差设定、材料选择、加工工艺、装配调试和试模验证等多个环节的协同配合。精度分级标准为设计提供了依据，型腔型芯的公差控制决定了产品的尺寸一致性，导向机构和分型面的配合精度保证了模具工作的可靠性，表面质量直接影响产品外观和脱模顺畅性。在每个环节中严格按规范执行，才能制造出满足使用要求且具有良好经济性的模具。
