在现代机械加工和批量检测场景中，测量速度与测量精度之间的平衡是现场技术人员经常面对的课题。传统通用量具在三坐标测量虽然精度可靠，但在大批量节拍化生产中对效率的制约日益突出。快速测量设备正是为应对这一矛盾而发展起来的工具类别。本文梳理工业现场常见的快速测量设备类型，分析其工作原理与适用场景，并提供选型建议。
一、快速测量设备的主要类型与工作原理
1、快速测量设备根据测量原理可分为光学非接触式、接触触发式和传感器阵列式三大类型。光学非接触式设备包括影像测量仪、激光轮廓扫描仪和机器视觉检测系统，依靠光学成像和图像处理算法在极短时间内完成二维或三维尺寸的采集。接触触发式包括气动量仪、电子塞规和快速多点测微仪，通过机械接触配合高灵敏度传感器实现快速比较测量。传感器阵列式如在线测厚仪和圆度测量站，将多个传感器集成在固定工位上实现一次装夹多项参数同时测量。
2、快速测量设备的共同特征是测量节拍短、操作简便和对操作人员技能依赖度低。以气动量仪为例，测量一个孔径的时间仅需一到两秒，读数由柱状指示器或数字显示屏直接显示，无需操作者通过手感判断测量力。影像测量仪则通过自动边缘抓取功能，在零点几秒内完成一个二维尺寸的测量，效率远高于手动影像测量方式。
3、快速测量设备并非一味追求速度而牺牲精度。在合理量程范围内，高精度气动量仪的重复性可达零点五到一微米，激光轮廓扫描仪的重复性在三到五微米之间。这些精度水平能够满足绝大多数IT6到IT7级精度零件的检测要求。快速测量的真正价值在于以足够可靠的质量数据支撑生产现场的实时过程控制。
二、光学非接触式快速测量设备的应用特点

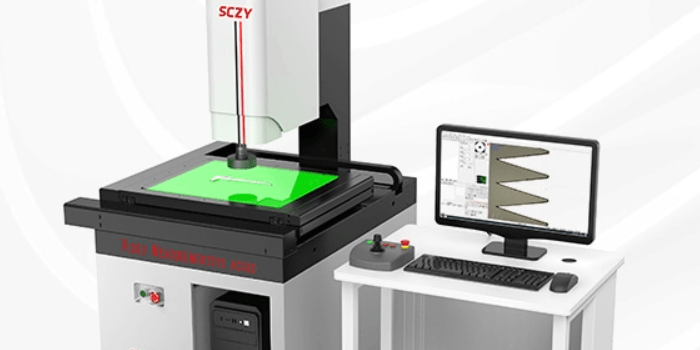

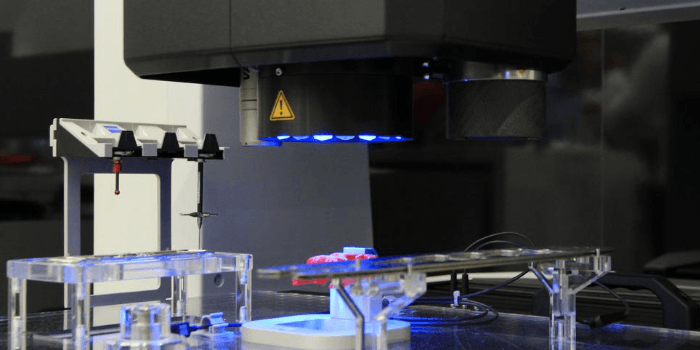

1、影像测量仪是光学非接触式快速测量设备的代表。其工作原理是将工件的放大图像投射到高分辨率数字相机上，通过软件分析图像边缘位置计算出尺寸数据。现代影像测量仪配备自动变焦镜头和环形光源，可以在不同倍率下快速切换，适应从小尺寸精密零件到中等尺寸钣金件的检测需求。一台影像测量仪的典型单件测量时间为十到三十秒，具体取决于被测尺寸数量和程序化程度。
2、激光轮廓扫描仪在快速获取截面轮廓数据方面具有独特优势。激光线投射到工件表面，相机采集变形条纹后通过三角测量原理计算出轮廓线各点的三维坐标。扫描速度可达每秒数千个轮廓线，适合对回转体零件和型材进行全周快速测量。激光轮廓扫描仪不接触工件表面，避免了测量力对薄壁件的影响，对外径和内径的连续变化具有较好的捕捉能力。
3、机器视觉检测系统在批量产品的外观和尺寸检测中应用广泛。视觉系统通过预先训练的特征识别模型，对传送带上的工件进行实时拍照和分析，同时检测多个尺寸项目和表面缺陷。检测速度取决于相机帧率和图像处理算力，常规配置下每秒钟可完成两到五个工件的综合检测。视觉系统的精度受到光照条件和工件表面反光特性的影响，在镜面和高反射零件上的表现需要谨慎评估。
三、接触式快速测量方案的优势与局限
1、气动量仪是接触式快速测量中应用最成熟的方案之一。其测量原理基于气体流量与间隙之间的关系，当测量喷嘴贴近工件表面时，间隙变化引起气流压力变化，通过压力传感器转换为尺寸读数。气动量仪的突出优势是测量力极低，几乎不对工件产生弹性变形，同时具有自清洁功能，测量喷嘴处的气流可以吹除工件表面的油污和切屑，保证测量稳定性。
2、电子塞规和电子卡规是批量孔径和外径检测的常用工具。这类量规内置高精度位移传感器，测量时将量规插入或卡入工件，传感器读取实际尺寸并与设定的上下限比较，通过指示灯或数字显示给出合格与否的判断。电子量规的测量重复性在两到三微米以内，操作简单，培训成本极低。但其局限性在于每把量规只能测量特定规格的尺寸，适应性和通用性不如光学方案。
3、快速多工位综合测量站专为复杂零件的批量全尺寸检测设计。测量站将多个传感器和测头按零件特征布局，一次装夹后可同时完成多个尺寸的测量，并自动生成测量报告。多工位测量站的节拍通常在三十到六十秒之间，适合汽车零部件和精密电子零件的在线抽检或终检。但设备投入成本较高，换型调整时间较长，适用于大批量固定产品的检测任务。
四、在线测量与自动化集成方案
1、在线测量是指在加工设备运行过程中实时采集尺寸数据，将检测结果直接反馈给加工控制系统实现闭环修正。刀具破损检测装置和加工过程中的红外测头是最常见的在线快速测量设备。红外测头安装在主轴中，程序控制测头在加工间隙对关键尺寸进行快速触碰测量，测量数据通过红外信号传输至数控系统，自动更新刀具偏置值或工件坐标系偏移量。

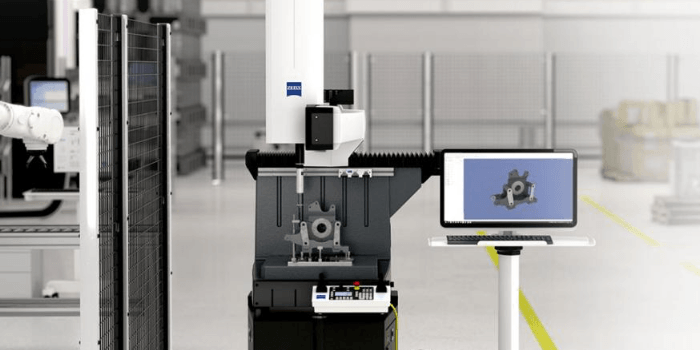

2、自动化产线中快速测量设备的集成方式直接影响检测效率。常用的集成形式是将测量工位设置在加工设备的上下料端或传送带侧边，机械手完成加工后将工件抓取至测量工位，自动测量完成后根据结果决定工件进入下一工序或分流至不合格品区域。这种集成方案可以实现百分之百的全检，避免了抽检带来的质量风险。
3、传感器融合技术正在推动快速测量能力进一步提升。将多个不同类型的传感器组合在同一测量工位中，可以同时获取工件的尺寸数据、表面粗糙度数据和硬度数据。这种多维度快速测量方案在不增加检测节拍的前提下提供了更丰富的质量信息，为过程控制和工艺改进提供了更多数据支撑。
五、快速测量设备的选型考量维度
1、选型时应首先明确被测工件的特征参数。工件尺寸范围、公差精度等级、材质特性、表面状态和批量大小决定了适合的测量方案类型。精密小尺寸薄壁件优先考虑气动量仪或影像测量方案，中等尺寸铸锻件适合激光轮廓扫描或快速卡规方案，大批量标准件则推荐视觉检测系统或多工位测量站。
2、测量节拍要求是选型的核心约束条件。节拍要求越短，对自动化程度和测量速度的要求越高。每分钟检测数量在五件以内时，采用手动操作的快速量规或单站影像测量即可满足要求。每分钟检测数量在十件以上时，必须引入自动上下料和自动化测量方案。节拍评估不仅要考虑纯测量时间，还要纳入工件装卸、定位和数据处理时间。
3、测量数据的可追溯性和系统集成能力也是选型的重要考量。现代质量管理体系要求测量数据能够自动录入质量管理系统并生成统计分析报告。快速测量设备需要具备数据输出接口，能够与制造执行系统或质量管理系统实现数据对接。选型时建议优先选择具有开放通讯协议和标准化数据格式的设备，避免在后续系统集成时面临数据壁垒。
以下是您可能还关注的问题与解答：
Q：快速测量设备的测量精度能否替代精密计量室的检测？
A：快速测量设备主要用于生产现场的尺寸过程控制，其精度通常满足产品图样公差要求，但一般高于计量室标准设备的精度等级。快速测量设备主要用于判断工件是否在公差范围内，而精密计量室的检测侧重于量值溯源和仲裁测量。两者各有定位，不能完全相互替代，在实际质量体系中应配合使用。
Q：气动量仪的测头磨损后如何保证测量精度？
A：气动量仪的测头在使用过程中确实存在正常磨损，但磨损对称量结果的影响较小，因为气动测量是基于间隙与流量之间的相对关系而非绝对接触位置。为了保持精度，建议每使用两千到三千次后使用标准环规进行校准，如果校准偏差超过允许范围，及时更换测头。日常使用中注意测头表面的清洁和防磕碰，可以有效延长测头使用寿命。
Q：影像测量仪在测量有倒角或圆角的工件时准确吗？
A：影像测量软件在抓取图像边缘时默认以灰度突变位置作为边界，倒角和圆角会导致边缘灰度过渡区变宽，软件提取的测量点位置可能偏离实际棱边。针对这类工件，建议使用轮廓光照明模式提高边缘对比度，或者在软件中设置与工件圆角对应的边缘补偿参数。对于倒角和圆角尺寸本身也需要测量时，可以使用多段边缘拟合功能还原轮廓形状。
Q：快速测量设备的维护保养周期一般是多长？
A：维护保养周期取决于设备类型和使用频率。光学类设备建议每月清洁一次镜头和光源组件，每半年进行一次精度校准和重复性验证。接触式量规和测头建议按使用次数保养，一般每千次测量后检查测量面磨损情况。气动量仪的气源过滤器和管路建议每三个月检查更换。设备供应商通常会提供具体的保养规程，按照设备手册执行即可。
快速测量设备的选择涉及工件特征、节拍要求、精度需求和系统集成能力多个维度的综合评估。从气动量仪的简单可靠到影像测量仪的灵活高效，再到自动化视觉系统的高速全检，不同方案各有其最适合的应用场景。在引入快速测量设备时，应当从实际生产需求出发，避免过度追求测量速度而牺牲必要的精度，也避免因为选型不当导致设备利用率低下。
