电火花加工是一种利用工具电极与工件之间脉冲放电产生的电蚀作用来去除金属材料的特种加工方法，因其加工过程不受材料硬度限制、无宏观切削力、可加工复杂形状而成为模具制造和精密零件加工领域不可或缺的工艺手段。电火花加工以导电材料为加工对象，通过工具电极与工件之间维持微小放电间隙，在脉冲电源作用下产生高频火花放电，使工件材料局部熔化气化并被工作液带走，从而实现材料的去除。经过长期发展，电火花加工已经形成了以电火花成型加工和电火花线切割加工为主干、以电火花小孔加工和高速穿孔等为延伸的完整工艺体系。围绕电火花加工的类型划分，对线切割加工与成型放电加工两大主流工艺及其分支进行系统解析。
一、电火花加工的基本原理与分类体系
1、电火花加工的物理基础是脉冲放电的电蚀现象。加工时，工具电极与工件分别连接脉冲电源的两极，两者之间保持一个微小的放电间隙，间隙中充满绝缘性能良好的工作液。当脉冲电压升高到一定数值时，间隙中的工作液被击穿形成放电通道，产生瞬时高温（可达数千摄氏度），使工件表面的微小区域材料迅速熔化甚至气化，随后放电通道熄灭，工作液迅速冷却并带走蚀除产物，工件表面留下一个微小的蚀除凹坑。数以万计的脉冲放电在工件表面累积，逐步加工出与工具电极形状相吻合的型腔或轮廓。
2、电火花加工的分类可以从多个维度进行。按照工具电极的运动方式和加工目的，主要分为电火花成型加工、电火花线切割加工和电火花小孔加工三大类。电火花成型加工采用与加工形状互补的成型电极，通过电极的轴向进给加工出型腔或型孔；电火花线切割加工采用连续移动的金属丝作为电极，通过电极丝与工件的相对运动切割出二维轮廓；电火花小孔加工采用细小的管状或棒状电极，专门加工微小深孔。此外，按照加工对象和工艺特点，还有电火花磨削、电火花表面强化等衍生工艺。
3、电火花加工的共性工艺参数包括脉冲宽度、脉冲间隔、峰值电流和加工电压等。脉冲宽度决定单个放电的能量和蚀除量，脉冲宽度越大，单次蚀除量越大、加工速度越快，但表面粗糙度越差；脉冲间隔影响放电的稳定性和排屑效果；峰值电流决定放电电流的强度，与加工速度和电极损耗直接相关。这些参数的合理匹配是获得理想加工效果的关键。工作液在电火花加工中承担绝缘、冷却和排屑三重作用，常用的工作液包括煤油类电火花加工液和去离子水等，线切割加工多采用去离子水或专用乳化液。
二、电火花成型加工工艺解析
1、电火花成型加工是最早发展起来的电火花加工形式，通过成型工具电极沿轴向进给，将电极的形状复映到工件上，用于加工各种形状的型腔、型孔和复杂成型表面。模具制造是电火花成型加工的主要应用领域，注塑模型腔、压铸模型腔、锻模型腔以及冲裁模的凹模等，凡是难以用常规切削方法加工的淬硬材料复杂型面，都可以用电火花成型加工完成。电火花成型加工能够加工硬度高、韧性好的材料，且加工过程无宏观切削力，适合加工薄壁、细筋等刚性差的零件结构。
2、工具电极是电火花成型加工的核心要素，电极的材料、形状和制造质量直接影响加工效果。常用的电极材料包括石墨、纯铜和铜钨合金等。石墨电极加工性能稳定、电极损耗小、材料易加工成型，是大中型型腔加工的主流选择；纯铜电极导电导热性好、加工表面质量高，适合精密型腔和小型电极；铜钨合金电极损耗极小、强度高，适合加工硬质合金和深窄槽等难加工部位。电极的形状与工件型腔互补，电极尺寸需要在工件尺寸的基础上考虑放电间隙和加工余量进行缩放设计，行业内通常根据粗加工、精加工的不同要求分别制作粗电极和精电极。
3、电火花成型加工的精度和表面质量通过粗、精加工的分阶段控制来实现。粗加工阶段采用较大的脉冲能量和较大的电极，快速去除大部分加工余量；精加工阶段采用较小的脉冲能量和精细的电极，获得所需的尺寸精度和表面质量。电火花成型加工的表面粗糙度与脉冲能量相关，粗加工后的表面轮廓算术平均偏差值可达数微米，精加工可降低至零点几微米。加工精度的控制还涉及电极损耗的补偿、平动技术的应用和放电间隙的稳定控制，其中电极的轴向损耗和角部损耗需要通过多电极更换或平动轨迹来补偿，以保证型腔尺寸的准确性。
三、电火花线切割加工工艺解析

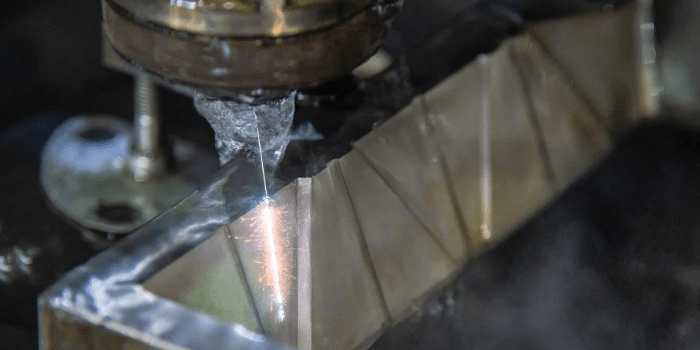

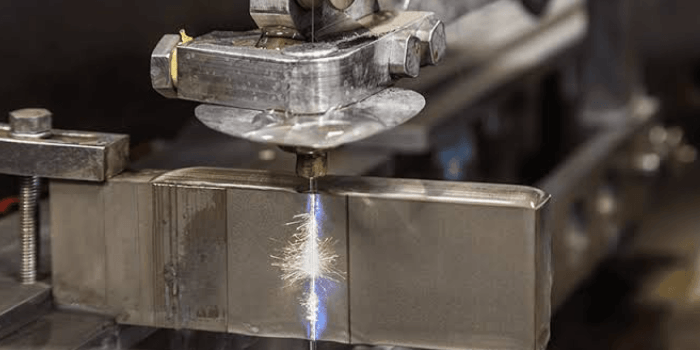

1、电火花线切割加工以连续移动的金属丝作为工具电极，通过电极丝与工件之间的放电蚀除作用切割出二维轮廓，其加工原理类似于用一根极细的金属丝沿编程轨迹对工件进行切割。线切割加工不需要制作成型电极，只需按照轮廓轨迹编程即可切割出任意二维形状，特别适合加工冲裁模的凸模、凹模、各类异形孔和精密零件的外形轮廓。线切割加工的电极丝直径细小，能够切割出狭窄的切缝和细小的圆弧，切缝宽度通常在零点一至零点三毫米范围。
2、按照电极丝的走丝速度和方式，电火花线切割分为快走丝、中走丝和慢走丝三种类型。快走丝线切割采用钼丝作为电极，电极丝高速往复运动（走丝速度可达每秒数米至十几米），电极丝循环使用，设备成本较低、加工效率较高，但加工精度和表面质量相对较低，广泛用于一般精度的模具和零件加工。慢走丝线切割采用铜丝或镀锌铜丝作为电极，电极丝低速单向走丝、一次性使用，加工精度和表面质量高，属于精密线切割加工，加工尺寸精度可达微米级，适合精密模具和精密零件的加工。中走丝线切割是在快走丝基础上通过多次切割技术提升精度的中间类型，在成本和精度之间取得了平衡。

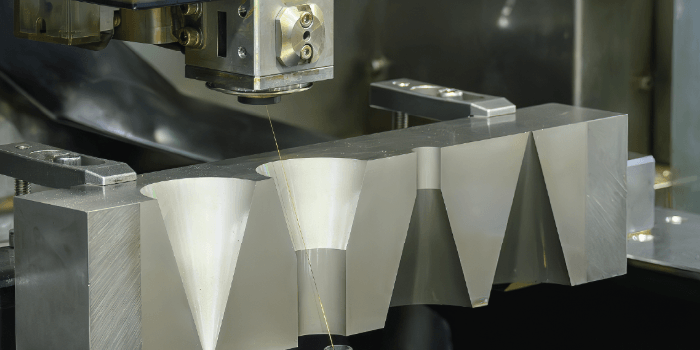

3、线切割加工的精度受到电极丝张力、走丝稳定性、放电参数和工件材料等多方面因素的影响。电极丝的张力控制对切缝的直线度和拐角精度有直接影响，张力不足会导致电极丝振动和切缝变宽。线切割加工的切割速度取决于工件厚度和材料，材料越厚、切割速度越低。线切割加工的表面会形成一层受热影响的变质层，其厚度与放电能量相关，对于精度和疲劳寿命要求高的零件，需要关注变质层的影响并采取相应的后续处理。锥度切割是线切割加工的重要功能，通过上下导向器的独立运动实现锥面切割，满足模具的脱模斜度和复杂锥面的加工需求。
四、电火花小孔加工与其他衍生工艺
1、电火花小孔加工是专门用于加工微小深孔的工艺方法，采用细小的管状电极，电极内部通入高压工作液实现强制排屑，可以在难加工材料上加工出直径小、深径比大的深孔。电火花小孔加工的孔径可以从零点几毫米到数毫米，深径比可达数十倍甚至更高，广泛用于发动机喷油嘴小孔、化纤喷丝板微孔、航空航天零部件的冷却孔等加工场景。管状电极内部的高压工作液既能冷却电极和工件，又能将蚀除产物从深孔中冲出，是保证深孔加工稳定性的关键技术。
2、高速电火花穿孔加工是小孔加工的高效形式，通过电极的快速进给和旋转，配合高压工作液冲洗，实现深孔的快速加工。高速穿孔加工常用于线切割加工的穿丝孔加工、模具的冷却水道孔加工以及硬质材料的起始孔加工。电火花磨削是电火花加工的衍生形式，用于加工硬质合金等高硬度回转零件和异形表面，通过电极与工件的相对旋转和进给实现磨削加工。电火花表面强化则利用放电作用在工件表面沉积电极材料，改善工件表面的耐磨性和耐蚀性。
3、各类电火花加工工艺在加工能力上各有侧重，形成了互补的工艺体系。电火花成型加工擅长复杂型腔和盲孔的加工，电火花线切割擅长二维轮廓和通孔的精密切割，电火花小孔加工专注于微小深孔的加工。在实际生产中，一个复杂模具零件的加工往往需要多种电火花工艺的配合，例如先用电火花线切割加工外形轮廓和冲裁刃口，再用电火花成型加工型腔，小孔和冷却孔则用电火花小孔加工完成，多种工艺的协同使用充分发挥了电火花加工的技术优势。
五、电火花加工工艺的选型与应用比较
1、电火花成型加工与线切割加工的选型主要依据加工对象的形状特征。型腔、盲孔、三维曲面等需要成型电极复映的加工对象，选择电火花成型加工；贯穿的二维轮廓、异形通孔、冲裁模刃口等切割类加工对象，选择电火花线切割加工。从加工成本看，线切割加工无需制作成型电极，对于二维轮廓加工的成本更低、准备周期更短；成型加工需要制作电极，但能够加工线切割无法完成的三维型腔和盲孔。两者的选择还需要考虑加工精度、表面质量要求和生产效率的综合平衡。
2、电火花加工相对于传统切削加工的优势在于不受材料硬度限制。淬火钢、硬质合金、模具钢等高硬度材料的加工，传统切削刀具难以胜任或效率很低，而电火花加工可以稳定完成。电火花加工无宏观切削力，适合加工薄壁、细长、微细等刚性差的零件结构，不会因切削力引起变形。电火花加工的局限在于加工效率相对较低、电极存在损耗、加工表面存在变质层，这些特点决定了它主要应用于传统加工难以胜任的领域，与切削加工形成互补关系。
3、电火花加工的技术经济性需要综合考虑电极成本、加工时间和表面质量等因素。成型加工的电极制作成本和电极损耗是重要的成本构成，石墨电极和铜电极的材料成本和加工成本需要纳入核算；线切割加工的钼丝、铜丝等耗材成本和切割时间决定加工成本。对于批量较大的零件，电火花加工的效率劣势需要与专用刀具、专用夹具等传统方案的投入进行对比分析。在模具制造和特种零件加工领域，电火花加工以其独特的加工能力，在复杂形状和高硬度材料加工中保持着不可替代的工艺地位。
以下是您可能还关注的问题与解答：
问：电火花加工只能加工金属材料吗？
答：电火花加工的基本前提是工件材料导电，金属材料以及导电陶瓷、聚晶金刚石等导电的非金属材料都可以用电火花加工。绝缘材料如陶瓷、玻璃、塑料等不能直接用电火花加工。对于硬质合金等难加工导电材料，电火花加工是重要的加工手段。需要注意的是，不同材料的电火花加工性能和工艺参数差异较大，需要根据材料特性选择合适的电极材料和放电参数。
问：电火花加工后的表面为什么会有变质层？
答：电火花加工过程中，工件表面的微小区域在放电高温作用下发生熔化、气化和快速冷却，形成一层与基体组织和性能不同的变质层（又称重铸层或白层）。变质层的厚度与放电能量相关，粗加工时较厚、精加工时较薄。变质层内可能存在微裂纹和残余应力，影响零件的疲劳寿命和表面性能。对于精度和性能要求高的零件，可以通过精加工减小放电能量、后续抛光或去应力处理来减薄或消除变质层的影响。
问：快走丝和慢走丝线切割的主要区别是什么？
答：两者的核心区别在于电极丝的运动方式和加工精度水平。快走丝采用钼丝高速往复走丝、电极丝循环使用，设备成本和运行成本较低，但加工精度和表面质量相对较低，适合一般精度的加工；慢走丝采用铜丝或镀锌铜丝低速单向走丝、电极丝一次性使用，电极丝张力稳定、加工精度高、表面质量好，加工尺寸精度可达微米级，适合精密模具和精密零件的加工，但设备成本和运行成本较高。
问：电火花加工的电极损耗如何补偿？
答：电极损耗的补偿方法包括多电极法、平动法和参数控制法。多电极法是制作多个相同电极依次进行粗加工和精加工，用新电极完成最终精加工以保证尺寸精度；平动法是通过电极的平动运动（沿不同方向的微幅移动）来补偿电极损耗对型腔尺寸的影响；参数控制法是通过优化放电参数降低电极损耗。对于石墨电极和铜电极，损耗率还与电极材料和加工极性有关，合理选择电极材料和加工极性能够有效控制电极损耗。
问：电火花加工和激光加工有什么区别？
答：电火花加工和激光加工都属于特种加工，但加工原理和应用侧重不同。电火花加工利用脉冲放电的电蚀作用去除材料，加工对象必须是导电材料，加工精度高、表面质量可控，适合模具型腔、精密轮廓和深孔的加工，但加工效率相对较低；激光加工利用高能激光束的热作用熔化和气化材料，加工速度快、可加工非金属材料，适合打孔、切割和表面处理，但在加工深度、表面质量和热影响方面与电火花加工各有优劣。两者的选择需要根据材料特性、加工精度要求和效率需求综合确定。
电火花加工工艺体系的形成和发展，是特种加工技术满足高硬度材料、复杂形状加工需求的重要成果。电火花成型加工与线切割加工作为两大主干工艺，分别以成型电极复映和电极丝轨迹切割的方式，解决了模具制造和精密零件加工中的众多技术难题。理解电火花加工的类型划分、工艺原理和适用边界，有助于在工艺规划中正确选择加工方法，充分发挥电火花加工在难加工材料和复杂形状加工领域的独特价值。
