Mitutoyo三丰 SURFTEST SJ-220 小型表面粗
品牌：Mitutoyo(三丰)
型号：SJ-220
扫码添加微信
概述
便携式粗糙度仪是一台便携式触针表面粗糙度形状测量仪，适用于车间检定站、实验室、计量室等环境的检测。测量参数符合国际标准并兼容美国、德国、日本英国等一些工业发达国家的标准。测量结果可以数字和图形方式显示在液晶显示器上，也可以输出到打印机上。
主要功能
●机电一体化设计，体积小，重量轻，使用方便；
●采用 DSP 芯片进行控制和数据处理，速度快，功耗低；
●大量程，多参数 Ra,Rz,Rq,Rt。
●高端机器增加 Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rsm,Rku,Rmr 等参数；
●128×64 OLED 点阵显示器，数字/图形显示；高亮无视角；
●显示信息丰富、直观、可显示全部参数及图形；
●兼容 ISO、DIN、ANSI、JIS 多个国家标准；
●内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
●有剩余电量指示图标，提示用户及时充电；
●可显示充电过程指示，操作者可随时了解充电程度
●连续工作时间大于 20 小时
●超大容量数据存储，可存储 100 组原始数据及波形。
●实时时钟设置及显示，方便数据记录及存储。
●具有自动休眠、自动关机等节电功能
●可靠防电机走死电路及软件设计
●显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
●全金属壳体设计，坚固、小巧、便携、可靠性高。
●可连接电脑和打印机；
●可打印全部参数或打印用户设定的任意参数。
●可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长
适用材料
适用于加工业、制造业、检测、商检等部门，主要适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定。
基本原理
本仪器在测量工件表面粗糙度时，先将传感器搭放在工件被测表面上，然后启动仪器进行测量，由仪器内部的精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片对采集的数据进行数字滤波和参数计算，测量结果在显示器上给出，也可在打印机上输出，还可以与PC机进行通讯。

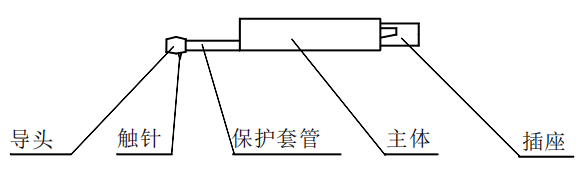

传感器
| 传感器性能指标 | |
| 检测原理 | 电感式 |
| 测量范围 | 160μm |
| 针尖半径 | 5μm |
| 针尖材料 | 金刚石 |
| 触针测力 | 4mN(0.4gf) |
| 触针角度 | 90° |
| 导头纵向半径 | 45mm |
| 项目 | SC406 | |
| 测量范围 | Z 轴 （垂直） | 160μm |
| X 轴 （水平） | 17.5mm | |
| 分辨率 | Z 轴 （垂直） | 0.01μm/±20μm |
| 0.02μm/±40μm | ||
| 0.04μm/±80μm | ||
| 测量项目 | 参数 | Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr |
| 标准 | ISO,ANSI,DIN,JIS | |
| 图形 | 支承率曲线， | |
| 滤波器 | RC,PC-RC,Gauss,D-P | |
| 取样长度(lr) | 0.25,0.8,2.5mm | |
| 评定长度（ln） | Ln= lr×n n=1~5 | |
| 传感器 | 测量原理 | 位移式差动电感 |
| 触针 | 天然金刚石， 90 锥角， 5μm 针尖半径 | |
| 测力 | <4mN | |
| 导头 | 硬质合金， 滑行方向半径 40mm | |
| 滑行速度 | lr=0.25， Vt=0.135mm/s | |
| lr=0.8， Vt=0. 5mm/s | ||
| lr=2.5， Vt=1mm/s | ||
| 返回 Vt=1mm/s | ||
| 示值误差 | 不大于±10% | |
| 示值变动性 | 不大于 6% | |
| 电源 | 内置锂离子充电电池， 用 DC5V,800mA 充电器充电 | |
| 外形尺寸 | 141×55×40mm | |
| 重量 | 约 400g | |
| 工作环境 | 温度： - 20℃ ～ 40℃； 湿度： < 90% RH | |
| 储存运输环境 | 温度： - 40℃ ～ 60℃； 湿度： < 90% RH | |
测量参数
| 参数 | 显示范围 |
| Ra Rq | 0.005μm~16μm |
| Rz; R3z ; Ry ; Rt; Rp; Rm | 0.02μm ~ 160μm |
| Sk | 0 ~ 100% |
| S; Sm | 1mm |
| tp | 0 ~ 100% |

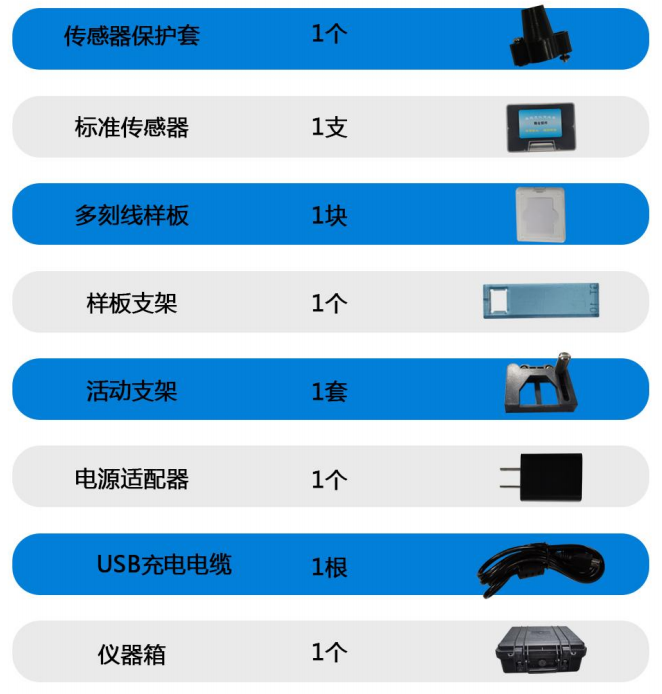

标配配置
| 主机 | 1 台 |
| 标准传感器 | 1 支 |
| 多刻线样板 | 1 块 |
| 样板支架 | 1 个 |
| 活动支架 | 1 套 |
| 电源适配器 | 1 个 |
| USB 充电电缆 | 1 根 |
| 仪器箱 | 1 个 |
| 使用说明书 | 1 本 |
| 合格证 | 1 张 |
| 保修卡 | 1 张 |
选配

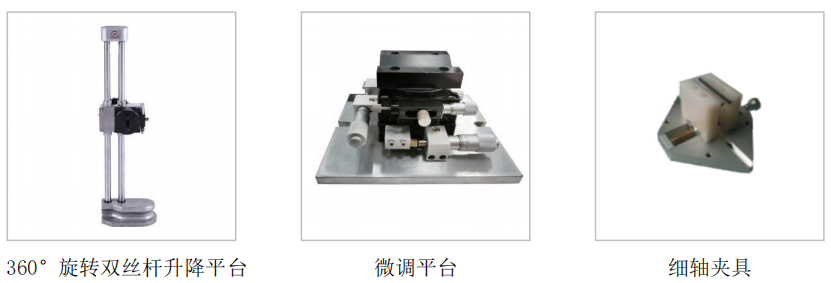

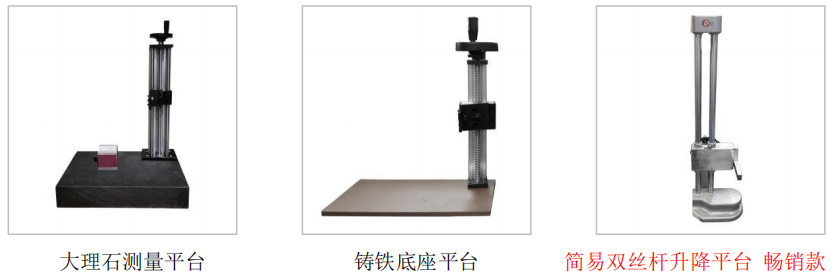

测量平台

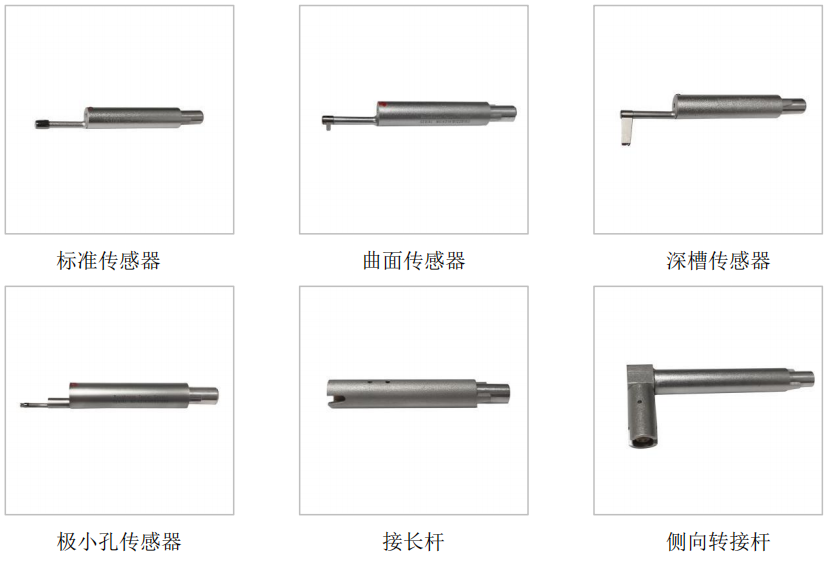

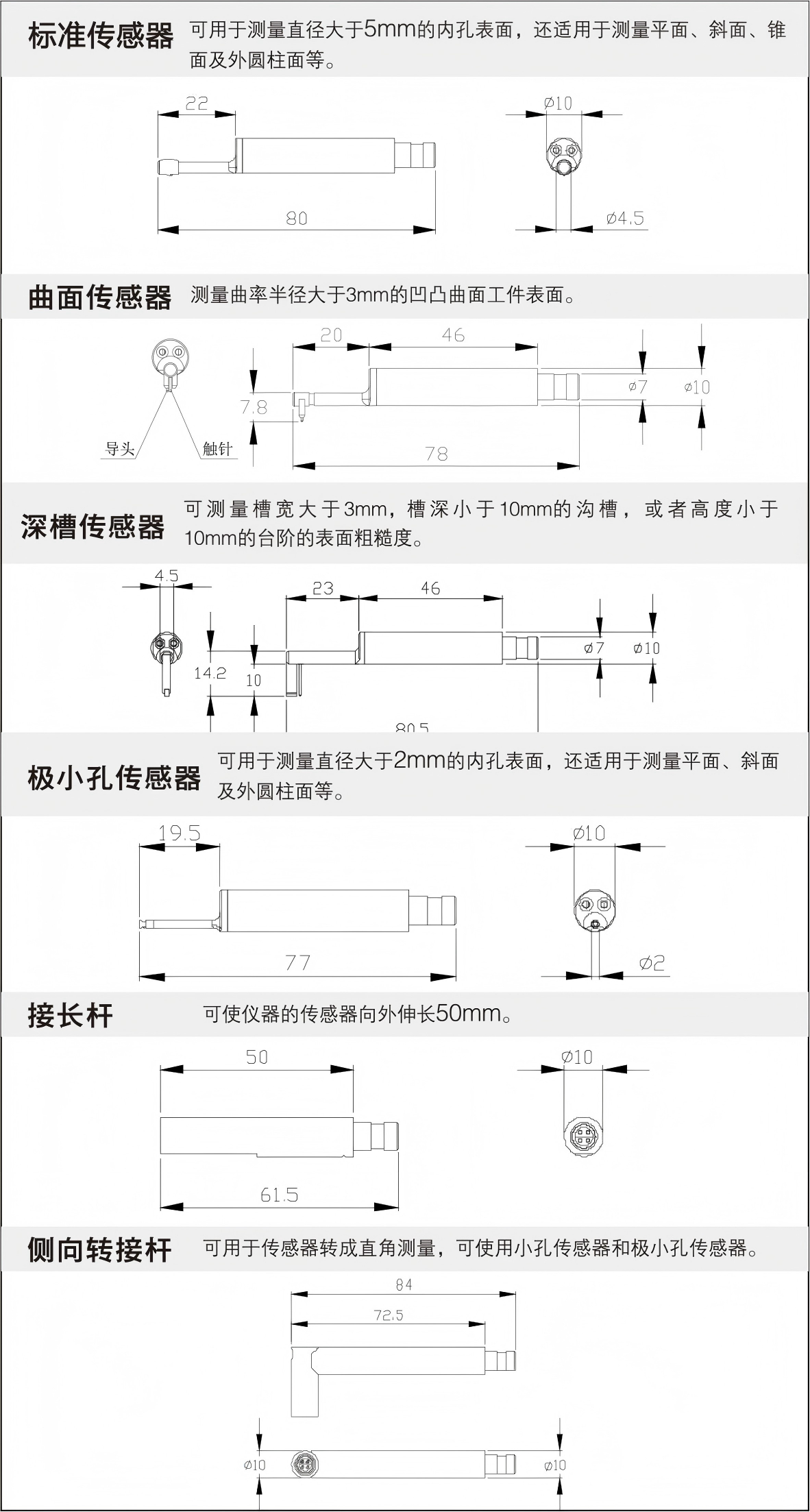

传感器

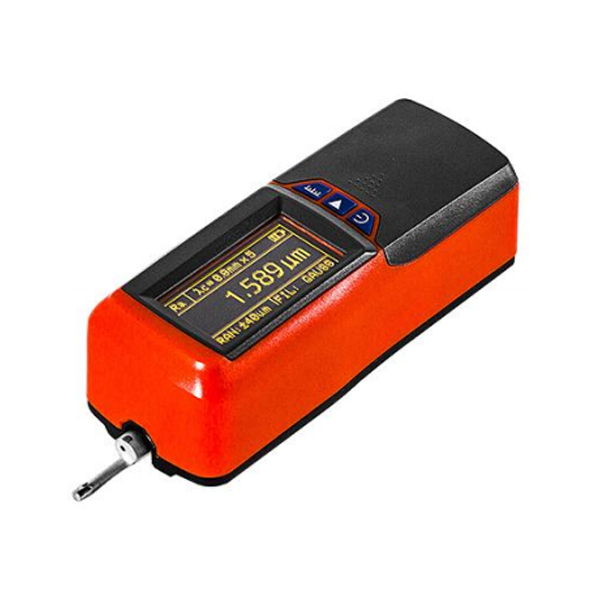

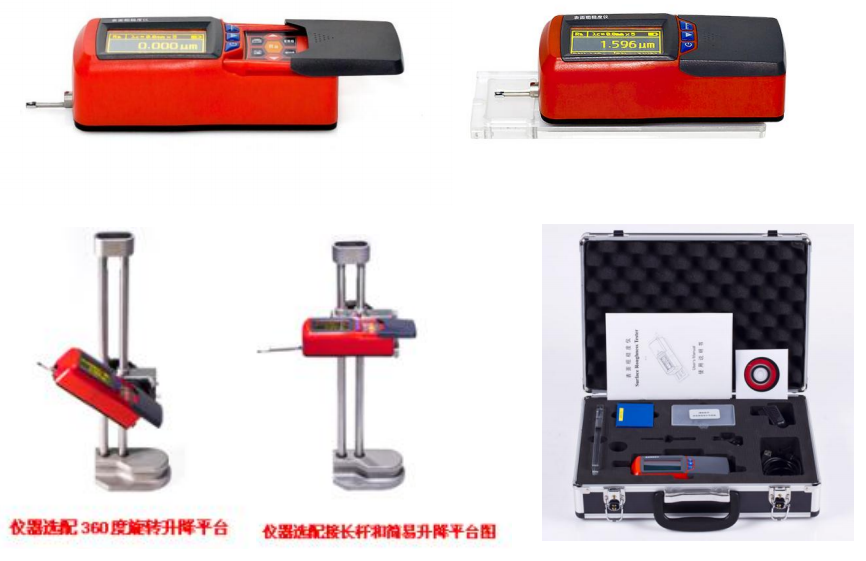

产品展示

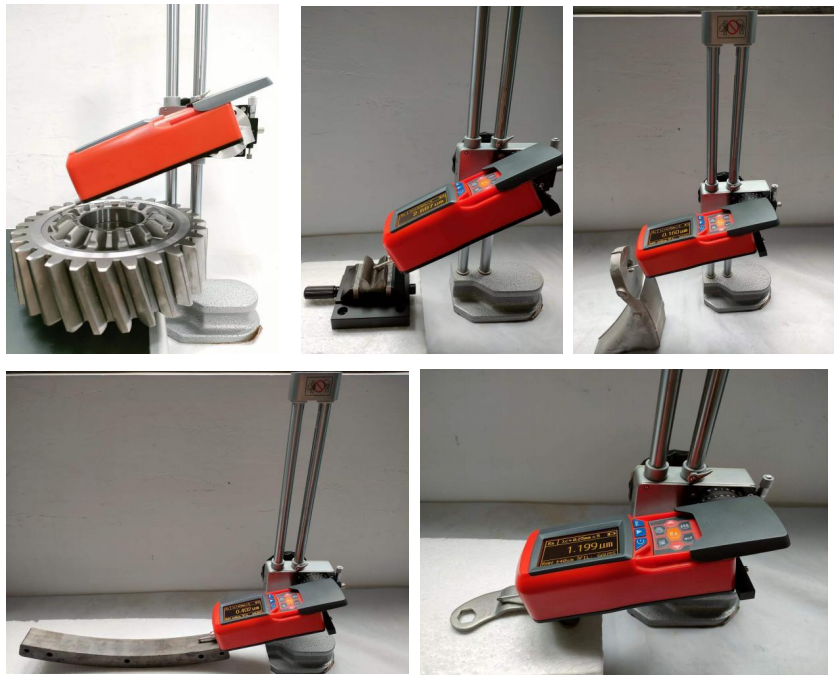

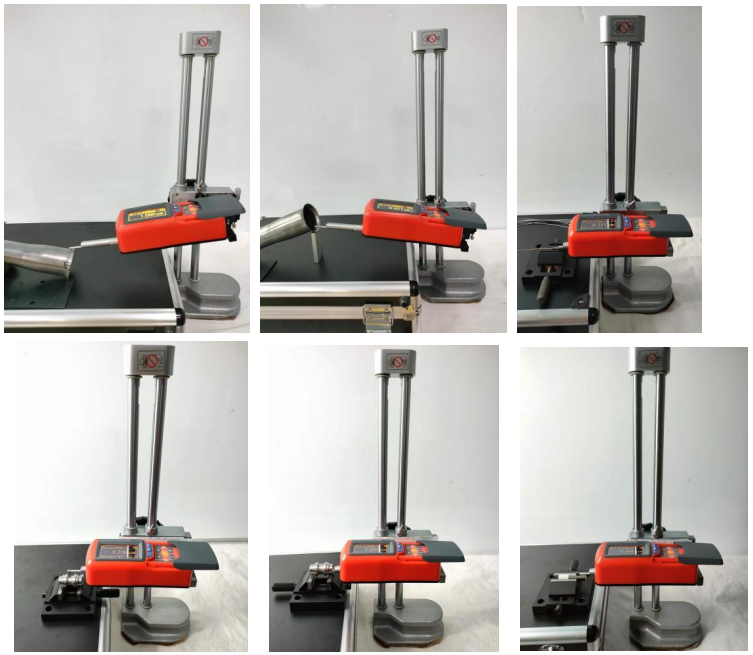

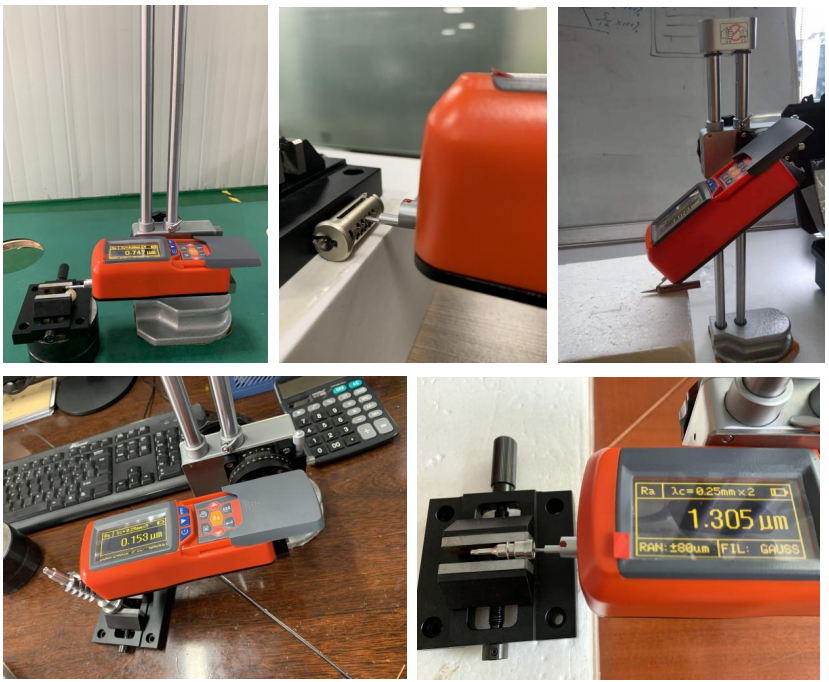

实测案例
*产品图片以实物为准，以上参数为典型数值，参数变更恕不另行通知！
