线切割加工是利用连续移动的金属电极丝与导电工件之间产生脉冲火花放电，使工件材料局部熔化、汽化并被工作液带走，从而按照数控轨迹切割出所需轮廓的特种加工方法。它不依靠刀具刃口直接切削工件，主要适用于淬硬钢、硬质合金、高温合金、导电陶瓷及其他难切削导电材料。理解线切割加工原理特点应用，需要把电火花放电、走丝方式、工作液冲刷、加工间隙控制和数控轨迹补偿结合起来分析。
一、线切割加工的基本原理是什么

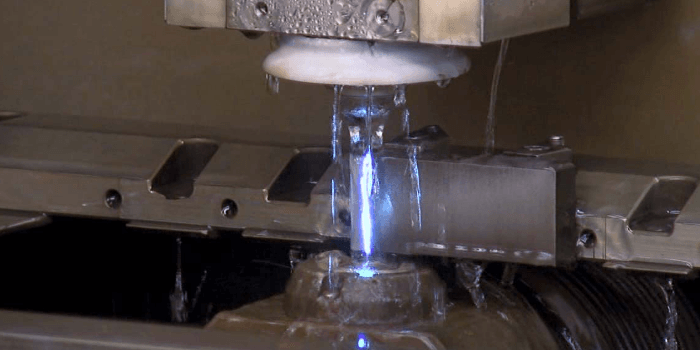

1、线切割加工时，金属电极丝与工件分别连接脉冲电源的两个电极，电极丝和工件之间保持很小的放电间隙。两者在工作液中接近到一定距离后，间隙中的绝缘介质被击穿，形成瞬时放电通道。
2、脉冲放电会在极短时间内产生集中热量，使工件表面微小区域迅速熔化或汽化。脉冲结束后，放电通道消失，工作液冷却加工区域，并将熔融颗粒和蚀除产物冲离放电间隙。大量脉冲连续发生，就会沿着电极丝运动轨迹逐步切除材料。
3、电极丝与工件在正常加工时并不直接接触，切削力较小，不会像铣削、刨削那样产生明显机械挤压。这一特点使线切割适合加工薄壁件、微细结构、窄缝和已经淬硬的精密零件，但工件必须具备导电性。
二、线切割设备通常由哪些系统组成
1、线切割设备一般由机床床身、工作台、走丝机构、导轮系统、丝架、脉冲电源、数控系统、工作液循环系统和张力控制机构组成。部分精密设备还配置自动穿丝、恒张力控制、温度补偿和多次切割控制功能。
2、工作台按照数控程序在两个或多个坐标方向上运动，使电极丝与工件形成预定相对轨迹。加工直线、圆弧、凹模、凸模、异形孔和复杂轮廓时，数控系统会根据程序连续计算各坐标轴的位置。
3、导轮与丝架负责限制电极丝位置并维持运行方向。电极丝张力不足时容易产生振动和弯曲，张力过大又可能增加断丝风险。精密加工中，导轮状态、导向器磨损和电极丝张力会直接影响轮廓误差和表面质量。
三、线切割按走丝方式可以分为哪些类型
1、线切割设备按电极丝运行方式，通常分为往复走丝线切割和单向走丝线切割。往复走丝设备使用钼丝等电极丝在储丝筒带动下高速往复运行，电极丝可重复参与放电，设备结构和使用成本具有一定适应性。
2、单向走丝设备通常使用铜丝或镀层电极丝，电极丝从供丝端经过加工区域后进入废丝收集端，不再重复使用。其走丝速度相对稳定，配合去离子水、精密导向和多次修切，可获得较好的尺寸一致性和表面质量。
3、往复走丝更常用于普通模具、零件轮廓、修配件和中等精度加工。单向走丝更适合精密冲压模具、微细零件、精密齿形、窄缝结构和对表面粗糙度要求较高的工件。两类设备的加工参数、工作液管理和工艺编程方式存在明显差异。
四、线切割加工有哪些主要特点
1、线切割能够加工高硬度和高强度导电材料。材料是否容易被传统刀具切削，不是决定线切割难度的主要因素，只要工件能够导电，并且放电状态可稳定建立，就可以通过电蚀作用去除材料。
2、加工过程中的宏观切削力较小，适合加工细长槽、薄壁轮廓、微小圆角和复杂异形结构。对于淬火后的模具零件，可以先完成热处理，再进行轮廓加工，从而减少常规切削后热处理变形对最终尺寸的影响。
3、电极丝本身直径较小，可以加工较窄切缝。常见电极丝直径会根据设备和工艺要求选择，精细加工可使用较细电极丝，但电极丝越细，允许放电能量、张力和进给能力通常越低，对穿丝和断丝控制要求也更高。
4、线切割不能加工普通非导电材料。塑料、玻璃、普通陶瓷和绝缘复合材料无法直接建立稳定放电通道，除非材料本身经过导电处理或属于具有一定导电能力的特殊材料。
五、电极丝材料和直径如何选择
1、往复走丝设备常使用钼丝，原因是钼丝具有一定高温强度和耐放电损耗能力，适合往复循环运行。单向走丝设备常使用黄铜丝、镀锌铜丝或其他复合镀层丝，不同电极丝在放电稳定性、切割速度和表面质量方面存在差异。
2、电极丝直径会影响切缝宽度、最小圆角和允许放电能量。直径较大的电极丝刚性较好，可承受相对较高张力和放电负载，适合较厚工件或以效率为主的加工；较细电极丝适合窄槽、小圆角和微细结构，但加工速度通常会降低。
3、选择电极丝时还要考虑工件厚度、材料、轮廓精度和导向结构。厚工件加工中，电极丝容易受到放电反作用、工作液冲击和排屑状态影响，若张力与冲液参数不合理，切缝中部可能出现弯曲和轮廓滞后。
六、放电间隙与切缝宽度有什么关系
1、线切割时，电极丝不会紧贴图纸轮廓运行，而是与工件之间保持放电间隙。实际切缝宽度由电极丝直径和两侧放电间隙共同构成。编程时需要按照电极丝半径和放电间隙设置补偿量。
2、放电间隙并不是固定不变的数值，它会受到脉冲能量、工件材料、电极丝类型、工作液状态、工件厚度和进给速度影响。放电能量较大时，单次蚀除量和放电坑可能增大，切缝与表面粗糙度也会随之变化。
3、轮廓补偿设置不准确，会造成凸模尺寸偏小、凹模尺寸偏大或配合间隙不符合要求。精密模具加工中，通常会通过试切样块、测量切缝和多次修切数据，对补偿参数进行修正。
七、线切割主要工艺参数有哪些
1、脉冲宽度表示单次放电持续时间。脉冲宽度增加时，单次放电能量通常会增大，有利于提高材料去除效率，但放电坑变大，表面粗糙度和热影响也可能增加。精加工会使用相对较小的放电能量。
2、脉冲间隔用于给放电间隙恢复绝缘状态，并为工作液排出蚀除颗粒提供时间。间隔过短容易造成电弧放电、短路和断丝，间隔过长又会降低有效放电频率和加工效率。
3、峰值电流、开路电压、进给速度、电极丝速度、电极丝张力和工作液压力也会影响加工状态。参数之间需要相互匹配，不能只提高某一项来追求速度。工件越厚、轮廓越复杂，越要重视排屑和放电间隙稳定。
八、工作液在线切割加工中有什么作用
1、工作液用于形成和恢复放电介质条件。放电前，工作液应保持一定绝缘性；电压达到击穿条件后，间隙形成放电通道；脉冲结束后，工作液又需要帮助通道消失并恢复绝缘。
2、工作液还承担冷却和排屑作用。放电产生的熔融金属微粒如果不能及时排出，会造成集中放电、短路、烧伤和断丝。工件较厚或封闭轮廓加工时，冲液条件对稳定性影响更加明显。
3、往复走丝设备常使用专用水基工作液，单向走丝设备多使用经过过滤和电导率控制的去离子水。工作液浓度、清洁度、温度和电导率变化，都会影响放电稳定性、切割速度和表面质量。
九、线切割为什么可以实现精密成型
1、线切割采用数控轨迹控制，电极丝可按照直线、圆弧和复杂曲线连续运动。只要轮廓能够在数控程序中准确描述，就可以加工冲裁模、成形模、样板、齿形、凸轮和各种异形孔。
2、精密设备可通过粗切和多次修切逐步改善尺寸与表面。粗切用于去除大部分材料，后续修切采用较小放电能量，并调整电极丝补偿和走丝参数，逐渐修正粗切产生的放电坑、轮廓误差和表面变质层。

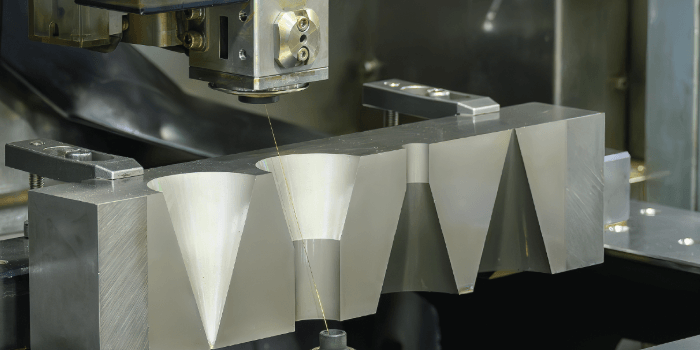

3、上下导向器能够进行相对偏移的设备，还可以加工锥度轮廓。通过控制电极丝上端与下端的不同轨迹，可形成带锥角的孔、斜面和上下轮廓不一致的复杂零件。
十、线切割加工精度受哪些因素影响
1、机床定位精度和重复定位精度是基础条件。丝杠、导轨、工作台、数控插补和温度变化都会影响轨迹精度。精密加工前，应检查机床状态并保持加工环境相对稳定。
2、电极丝振动和弯曲会影响轮廓尺寸。工件较厚、进给较快或冲液压力不均匀时，电极丝可能在切缝中产生偏移。拐角位置还会出现电极丝滞后，造成内角过切、外角塌角或轮廓圆弧化。
3、工件材料内部应力也会影响结果。经过轧制、锻造、热处理或粗加工的材料，在轮廓被切开后可能释放残余应力，导致工件变形。精密模具加工常会安排预加工、去应力处理、预留连接点和分阶段切割。
4、编程补偿、装夹方式、基准找正和测量方法同样重要。设备本身精度较高，如果电极丝补偿、工件基准或程序方向设置错误，仍会产生明显尺寸偏差。
十一、线切割表面质量有什么特点
1、线切割表面由大量微小放电坑叠加形成，表面纹理与传统车削、铣削的刀纹不同。粗加工放电能量较大，表面放电坑较明显；精修加工能量较小，表面粗糙度可以得到改善。
2、放电热作用可能在工件表层形成熔化再凝固层、热影响层和微小残余应力。对于普通模具和结构件，这类表层影响通常可通过合理参数控制；对疲劳性能、耐腐蚀性和高可靠性有要求的零件，需要结合后续研磨、抛光或表面处理。
3、多次修切能够减小表面粗糙度并改善尺寸，但加工时间会相应增加。实际生产中应根据零件用途确定修切次数，不需要把所有非功能面都按精密表面工艺加工。
十二、线切割加工常见应用有哪些
1、模具制造是线切割的重要应用领域，包括冲裁模凹模、凸模、卸料板、固定板、成形镶件和精密级进模零件。线切割可以在热处理后加工轮廓，适合高硬度模具钢零件。

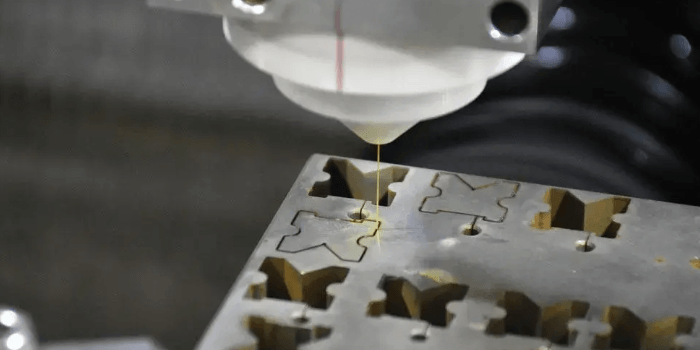

2、精密零件加工中，线切割可用于异形孔、窄槽、微细结构、花键轮廓、齿形、凸轮、样板和量具零件。对于传统刀具难以进入的封闭内轮廓，可先加工穿丝孔，再穿入电极丝完成内部切割。
3、硬质合金加工中，线切割常用于冲头、凹模、刀片基体和耐磨零件。硬质合金硬度高、脆性较大，传统切削较困难，而线切割不依靠机械切削刃，可以完成较复杂的导电硬质材料轮廓。
4、航空航天、医疗器械、电子连接件和精密仪器行业，也会使用线切割加工薄片零件、精密槽口和特殊轮廓。是否适用还要结合材料导电性、表层质量要求和生产节拍综合判断。
十三、线切割与激光切割有什么区别
1、线切割依靠电火花放电去除导电材料，激光切割依靠高能光束使材料熔化、汽化或燃烧。线切割要求工件导电，激光切割可以加工部分金属和非金属材料，两者适用范围不同。
2、线切割加工速度通常低于薄板激光切割，但在厚板精密轮廓、淬硬材料、小圆角和窄缝加工方面具有自身特点。激光切割更适合板材快速下料和大轮廓加工，热影响区和切缝形态则与激光类型及工艺参数有关。
3、线切割电极丝需要贯穿工件厚度，封闭内轮廓加工前一般要设置穿丝孔。激光可以从板材表面穿孔后开始切割，但对高反射材料、厚度和切口锥度也有对应工艺限制。
十四、线切割与传统机械加工如何配合
1、线切割适合轮廓成型，但并不适合代替所有铣削、磨削和钻削工序。工件基准面、装夹面和大余量区域通常先采用铣削或磨削加工，再通过线切割完成精密内外轮廓。
2、封闭孔型需要提前加工穿丝孔，穿丝孔可以采用钻削、电火花小孔加工或其他方式完成。孔位应设置在废料区域，并考虑电极丝穿入和后续废料取出的空间。
3、对表面粗糙度、刃口质量或配合精度要求较高的零件，线切割后还可能安排研磨、抛光、去毛刺和检测工序。合理工艺路线应根据零件材料、热处理状态、形位公差和生产批量制定。
以下是您可能还关注的问题与解答：
问：线切割可以加工不锈钢吗？
答：可以。不锈钢具备导电性，可以使用线切割加工。加工时需要根据材料厚度、合金成分和表面质量要求设置放电能量、进给速度、工作液和修切次数。
问：线切割为什么必须加工穿丝孔？
答：封闭内轮廓没有可供电极丝从外部进入的通道，需要先在轮廓内部加工穿丝孔，再把电极丝穿过工件进行切割。开放轮廓可从工件边缘直接进入，不一定需要单独穿丝孔。
问：线切割能加工多厚的工件？
答：可加工厚度与设备丝架高度、走丝系统、脉冲电源、冲液能力和工件材料有关。工件厚度增加后，排屑、电极丝弯曲和放电稳定控制难度会上升，应以具体设备允许范围和试切结果为准。
问：线切割加工为什么会断丝？
答：常见原因包括放电能量过大、短路频繁、排屑不畅、电极丝张力异常、导轮磨损、工作液状态不良和工件变形夹丝。出现断丝时，应结合放电状态和断丝位置检查，而不是只降低进给速度。
问：线切割加工后为什么会出现尺寸偏差？
答：尺寸偏差可能来自电极丝补偿错误、放电间隙变化、电极丝振动、工件内应力释放、装夹变形、机床精度和温度变化。精密加工应通过试切、多次修切、合理装夹和过程测量进行控制。
线切割加工原理是利用电极丝与导电工件之间的脉冲火花放电蚀除材料，再通过数控运动形成所需轮廓。它具有切削力小、可加工淬硬材料、适合复杂轮廓和窄缝成型等特点，在模具制造、硬质合金加工、精密零件和特殊异形结构生产中应用较多。要获得稳定的尺寸和表面质量，需要合理匹配电极丝、放电能量、进给速度、工作液、张力、轮廓补偿和修切工艺。
