线切割机的零件，主要围绕机床本体、坐标运动系统、运丝机构、导丝机构、脉冲电源、工作液循环系统、数控控制系统和工件装夹系统组成。线切割机属于电火花加工设备，依靠电极丝与导电工件之间的脉冲放电蚀除材料，再通过工作液冷却和排屑完成切割。认识线切割机的零件，不只是为了会看设备结构，更是为了在断丝、短路、加工精度差、表面粗糙、走丝不稳和尺寸偏差时，能快速判断问题来自机械部件、放电系统、工作液系统还是控制系统。
一、线切割机主要由哪些部分组成
1、线切割机通常由床身、工作台、运丝机构、导丝机构、丝架、脉冲电源、数控系统、工作液系统、装夹系统和电气控制系统组成。不同类型设备结构会有差异，比如往复走丝线切割机与单向走丝线切割机在电极丝运动方式、导丝结构、张力控制和工作液处理方面并不完全相同。
2、床身是整台线切割机的基础承载件，承担工作台、丝架、立柱、水箱和电气部件的安装支撑作用。床身刚性、导轨安装精度和结构稳定性，会影响设备长期加工精度。若床身刚性不足或安装基础不稳定，加工中可能出现振动、轨迹误差和尺寸波动。
3、工作台负责承载工件并实现坐标进给运动。线切割加工不是刀具直接接触工件切削，而是通过电极丝沿程序轨迹放电蚀除材料。工作台运动精度、导轨状态、丝杠间隙和伺服响应，都会影响轮廓尺寸和表面质量。
4、运丝机构和导丝机构是线切割机区别于其他电火花设备的重要部分。电极丝需要按照稳定路径高速或低速运动，并在加工区保持一定张力和位置精度。只要运丝不稳、导轮磨损、导电块接触不良或张力异常，就可能引发断丝、短路和加工面纹路异常。
二、床身与机身结构有什么作用
1、床身用于支撑整台设备的关键部件，是线切割机稳定加工的基础。常见床身材料包括铸铁和焊接结构件，不同设备会根据精度等级、承载能力和成本采用不同结构。精度要求较高的设备通常更重视床身刚性、热稳定性和抗振性。
2、立柱和丝架支撑结构决定电极丝空间位置。线切割加工时，上下导丝点之间需要保持稳定的几何关系，立柱刚性不足或丝架变形，会影响电极丝垂直度和切割轮廓精度。厚工件、斜度切割和长时间加工中，丝架稳定性尤其重要。
3、机身防护结构用于隔离工作液飞溅、电火花放电区域和运动部件。线切割加工过程中会产生电蚀产物、工作液雾气和放电火花，防护罩、门板、挡水结构和安全开关可以减少外部干扰，也能提升操作安全性。
4、设备安装基础也会影响机身状态。线切割机应放置在相对稳定的地基上，避免强振动源和明显温度波动。设备水平调整不当，可能造成导轨受力不均、工作台运动异常和切割尺寸偏差。
三、工作台与坐标运动部件有哪些
1、工作台是工件装夹和程序运动的执行平台。常见线切割机至少具备横向和纵向两个方向的坐标运动，部分设备还具备上下导丝机构的辅助坐标，用于锥度切割和复杂轮廓加工。工作台运动是否平稳，会直接影响加工轨迹。
2、导轨用于保证工作台直线运动精度。常见导轨形式包括滚动导轨、滑动导轨和直线导轨等。导轨表面清洁、润滑状态、磨损情况和安装精度，都会影响工作台运动平稳性。若导轨有爬行、卡滞或间隙变化，加工面可能出现纹路或尺寸不稳定。
3、丝杠和螺母负责将电机旋转运动转化为直线运动。滚珠丝杠在数控线切割设备中应用较多，具有较好的传动效率和定位性能。丝杠磨损、反向间隙过大、联轴器松动或轴承状态不良，都会造成坐标进给误差。
4、伺服电机或步进电机负责驱动坐标轴运动。伺服系统响应较好，适合对轮廓精度和进给稳定性要求较高的设备；步进系统结构相对简单，在部分设备中也有应用。驱动系统与数控系统配合不好时，可能出现丢步、跟踪不稳或加工速度波动。
5、光栅尺、编码器和限位开关属于反馈与保护部件。反馈部件用于确认坐标位置，限位开关用于防止轴向超程。精密线切割设备会更重视位置反馈和误差补偿，以提升轮廓加工稳定性。
四、运丝机构包括哪些核心零件
1、运丝机构是线切割机的关键系统，主要包括丝筒、丝筒电机、联轴器、丝筒导轨、换向装置、张紧机构、导轮、储丝结构和电极丝。它的作用是让电极丝按设定速度稳定运行，并在加工区保持合适张力。
2、丝筒是往复走丝线切割机中常见的储丝与运丝零件。电极丝缠绕在丝筒上，丝筒正反转带动电极丝往复运动。丝筒排丝是否均匀、换向是否平稳、表面是否有划伤和跳动，会影响电极丝运行状态。
3、丝筒电机负责驱动电极丝运动。电机转速稳定性会影响走丝速度，走丝速度不稳会造成放电状态波动。若电机轴承异常、联轴器松动或控制线路接触不良，可能出现走丝抖动和断丝。
4、换向装置用于控制丝筒正反转切换。往复走丝设备加工时，电极丝需要在丝筒两端之间来回运动，换向冲击过大容易造成张力突变和断丝。换向位置设置不当，还可能造成排丝混乱和局部磨损。
5、张紧机构用于控制电极丝张力。张力过小，电极丝容易抖动，影响切割垂直度和表面质量；张力过大，电极丝承受拉力增加，断丝风险上升。张紧轮、弹簧、配重、气动张紧或电动张紧结构，都需要保持灵活可靠。
五、导丝机构与导轮零件有什么作用
1、导丝机构用于限定电极丝运动路径，使电极丝在加工区保持稳定位置。常见零件包括上导轮、下导轮、导轮轴、导轮轴承、导丝嘴、导丝块、导向器和喷液组件。导丝机构精度越稳定，电极丝摆动越容易控制。
2、导轮是电极丝运行中的重要支撑件。导轮槽形、材料、跳动、轴承灵活性和安装位置，都会影响电极丝运动稳定性。导轮槽磨损后，电极丝可能偏离原路径，出现切缝不稳定、表面纹路异常和频繁断丝。
3、导轮轴承承担高速旋转支撑作用。轴承卡滞、进水、磨损或润滑不良，会增加电极丝摩擦和局部拉伤。若断丝位置经常靠近某个导轮，应重点检查该导轮是否转动顺畅、槽口是否有毛刺、轴承是否松旷。
4、导丝嘴和导丝块用于控制电极丝在加工区的定位。单向走丝线切割机通常对导丝器精度要求较高，细小的导丝孔磨损也会影响加工精度。往复走丝设备也需要保持导丝件清洁，避免电极丝刮伤和走丝偏摆。
5、上下导丝点之间的距离会影响加工稳定性。工件越厚，电极丝受放电力、工作液冲击和张力变化影响越明显。导丝点距离、工件高度和喷液状态共同决定加工区电极丝的稳定程度。
六、电极丝和导电部件包括哪些
1、电极丝是线切割机用于放电加工的工具电极。常见电极丝包括钼丝、黄铜丝、镀层丝等，不同设备类型和加工要求会选用不同丝材。往复走丝设备常见钼丝，单向走丝设备常见黄铜丝或镀层丝，实际选择应结合设备结构和工件要求。
2、电极丝直径会影响切缝宽度、加工精度和断丝风险。较细电极丝适合窄缝、小圆角和精细轮廓，但承受电流和拉力能力相对有限；较粗电极丝稳定性较好，适合较大厚度和较高效率加工，但切缝相对较宽。
3、导电块用于把脉冲电源能量传递给电极丝。电极丝高速或连续运动时，需要通过导电块稳定接触获得电能。导电块磨损后会形成沟槽、烧蚀和接触不良，导致放电电流不稳、加工效率下降和断丝。
4、导电块安装压力要合适。接触过松会造成电流传递不稳定，接触过紧会磨伤电极丝。导电块位置应定期调整或更换，避免电极丝长期在同一沟槽内摩擦。
5、导电线、接地线和工件夹持导电回路也属于放电系统的重要部分。工件夹具与工作台接触不良、导线松动、接线端氧化，都会造成不放电、放电弱或加工状态断续。排查加工异常时，导电回路不能被忽略。
七、脉冲电源和电气控制零件有哪些
1、脉冲电源是线切割机实现电火花放电的能量来源。它按照设定脉冲宽度、脉冲间隔和电流参数输出放电能量，使电极丝与工件之间产生间歇放电。脉冲电源状态直接影响切割速度、表面粗糙度、电极丝损耗和断丝概率。
2、控制柜内部通常包括电源模块、驱动器、控制板、继电器、接触器、变压器、保护开关、散热风扇和接线端子等零件。它们负责整机供电、运动控制、放电控制、运丝控制、水泵控制和报警保护。
3、数控控制系统负责读取加工程序、控制坐标运动、设置加工参数和显示加工状态。操作者通过控制界面输入图形、路径、补偿量、切割速度和电参数。数控系统若出现参数错误、程序错误或通信异常，设备可能无法正常加工。
4、伺服驱动器或步进驱动器负责坐标轴运动控制。驱动器故障可能表现为轴不动、运动抖动、报警、丢步或加工轨迹异常。遇到加工尺寸突然偏差，应同时检查程序、机械传动和驱动系统。
5、安全保护电气元件包括急停按钮、行程开关、门控开关、过流保护、漏电保护和液位保护等。线切割加工涉及电源、工作液和运动部件，保护装置应保持有效，不能随意短接或取消。
八、工作液循环系统由哪些零件组成
1、工作液系统负责绝缘、冷却、排屑和稳定放电。常见零件包括水箱、工作液槽、循环泵、喷嘴、喷液管、过滤器、过滤棉、沉淀箱、液位开关和管路接头。工作液状态不好，线切割机即使机械结构正常，也可能加工不稳定。
2、水箱用于储存工作液，并通过循环泵输送到加工区域。水箱内会沉积电蚀产物、金属微粒和杂质，需要定期清理。若水箱长期不清理，杂质会重新进入切缝，造成短路、拉弧和表面发黑。
3、循环泵负责提供工作液流量和压力。泵压不足、管路漏气、喷嘴堵塞或管路弯折，会导致喷液不充分。加工厚件、窄槽和深轮廓时，排屑负担较大，工作液喷射状态更重要。

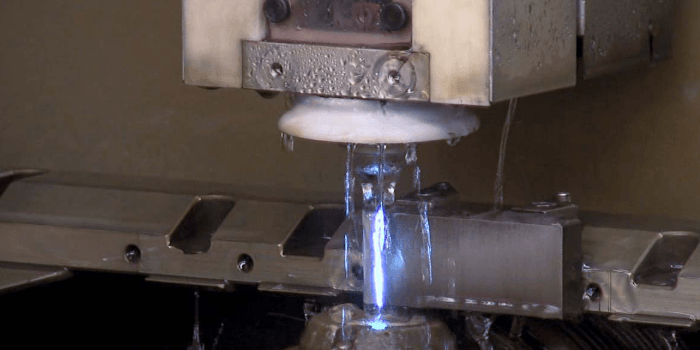

4、喷嘴和喷液管用于把工作液送到电极丝与工件放电区域。上下喷液是否均匀，会影响割缝内电蚀产物排出。若喷液偏离切割区，电极丝容易局部过热，加工面也可能出现烧伤和粗糙。
5、过滤系统用于去除工作液中的细小杂质。过滤材料堵塞后，流量下降；过滤失效后，杂质增多。工作液浓度、清洁度和温度都需要管理，不能只在断丝后才检查水箱。
九、工件装夹与辅助零件有哪些

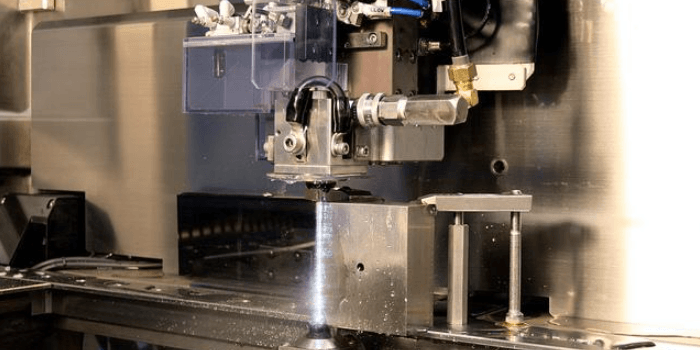

1、工件装夹系统用于固定被加工零件。常见装夹零件包括压板、螺栓、垫块、定位块、夹具底板、磁性夹具、专用夹具和支撑块。装夹是否稳定，会影响放电间隙、切割轮廓和废料掉落状态。
2、压板和螺栓适合常规板件和块状零件装夹。装夹时要保证工件与工作台接触可靠，同时保持导电良好。若工件夹得不牢，加工中可能移动；若压紧位置不合理，切割到接近完成时废料可能下落夹丝。
3、垫块和支撑块用于抬高工件和避让电极丝。内孔、外形轮廓和落料加工时，工件底部需要留出走丝和废料空间。支撑点应避开切割路径，避免加工过程中电极丝切到夹具或支撑块。
4、定位块用于提高重复装夹效率。批量加工同类零件时，定位块、定位销和专用夹具可以减少反复找正时间，并提升加工一致性。线切割批量加工中，装夹重复性和程序坐标一致性同样重要。
5、废料支撑和防掉落结构不能忽视。封闭轮廓加工、内孔落料和细长零件切割时，废料接近切断后可能移动或掉落，夹住电极丝引发断丝。合理设置连接桥、辅助压料和支撑结构，可以降低这类风险。
十、不同类型线切割机的零件差异有哪些
1、往复走丝线切割机的特点是电极丝在丝筒上往复运行，运丝机构中丝筒、换向装置、钼丝、导轮和张紧机构较为关键。这类设备维护时要重点检查排丝、换向冲击、导轮磨损和电极丝疲劳。
2、单向走丝线切割机的特点是电极丝通常单向使用，走过加工区后进入收丝系统，不反复参与加工。它更重视送丝机构、收丝机构、恒张力控制、导丝器、过滤系统和精密伺服控制。导丝精度和工作液处理状态对加工质量影响较明显。
3、中走丝线切割机通常在往复走丝基础上提升多次切割、控制系统和工作液过滤能力。它的结构仍离不开丝筒、导轮和运丝系统，但对伺服控制、脉冲参数、过滤冷却和多次修刀稳定性要求更高。

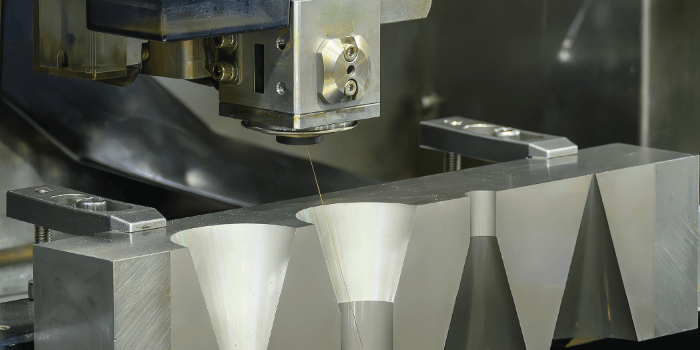

4、带锥度切割功能的设备，还会增加上下导丝机构的辅助运动部件。通过上、下导丝点相对偏移，可以加工一定角度的斜面轮廓。锥度切割对导丝机构精度、工件厚度、程序补偿和电极丝垂直状态要求更高。
5、自动穿丝设备会增加穿丝喷流、剪丝、送丝、导丝检测和收丝相关机构。自动穿丝能提高操作便利性，但穿丝通道、导丝嘴、喷流压力和丝头状态都需要保持良好，否则会出现穿丝失败。
以下是您可能还关注的问题与解答：
问：线切割机的零件主要有哪些？
答：线切割机主要零件包括床身、工作台、导轨、丝杠、电机、丝筒、导轮、张紧机构、电极丝、导电块、丝架、脉冲电源、数控系统、水箱、循环泵、喷嘴、过滤器、装夹夹具和电气控制元件等。
问：线切割机运丝机构包括哪些部件？
答：运丝机构通常包括丝筒、丝筒电机、联轴器、换向装置、张紧轮、导轮、导轮轴承、储丝结构和电极丝。它负责让电极丝稳定运行，并保持合适走丝速度和张力。
问：导轮在线切割机中有什么作用？
答：导轮用于引导电极丝按规定路径运动，并支撑电极丝进入加工区域。导轮槽磨损、轴承卡滞或安装偏差，会造成走丝不稳、加工面纹路异常和断丝。
问：导电块为什么容易影响加工稳定性？
答：导电块负责把脉冲电能传递给电极丝。长期使用后导电块会磨出沟槽或出现烧蚀，导致接触不良、放电不稳、加工效率下降和断丝风险增加，需要定期调整或更换。
问：工作液系统有哪些关键零件？
答：工作液系统包括水箱、循环泵、喷液管、喷嘴、过滤棉、过滤器、沉淀箱、液位开关和管路接头。它承担冷却、排屑、绝缘和稳定放电作用，工作液状态差会直接影响加工质量。
问：线切割机哪些零件需要经常维护？
答：导轮、导电块、电极丝、张紧机构、丝筒、过滤系统、喷嘴、工作液水箱、导轨丝杠和装夹接触面都需要定期检查。维护重点是保持走丝稳定、放电稳定、排屑顺畅和坐标运动精度稳定。
线切割机的零件可以按功能理解为机身支撑部件、坐标运动部件、运丝导丝部件、放电导电部件、工作液循环部件、数控电气部件和工件装夹部件。床身和工作台决定运动基础，运丝机构决定电极丝稳定性，脉冲电源决定放电能力，工作液系统决定冷却排屑效果，装夹系统决定工件状态。把这些核心部件结构和运丝机构关系理清，才能更准确地判断线切割加工中的断丝、短路、尺寸偏差和表面质量问题。
