三维扫描技术的普及让点云数据获取的门槛大幅降低，从手持式激光扫描仪到工业级蓝光扫描设备，几秒钟到几分钟就能采集数百万甚至上千万个空间坐标点。但获取点云只是逆向工程的起点，真正考验技术功底的是后续的建模环节——怎样从一堆离散的空间点中重建出可编辑、可制造的三维实体模型。点云建模的软件工具链涉及点云预处理、网格构建、曲面重构和实体转换等多个阶段，不同软件在各个环节的优势侧重差异明显。本文从数据处理完整流程出发，系统梳理点云建模的主流软件方案与技术特点。
一、点云数据的本质特征与建模前置条件
1、点云在几何层面的本质是一组以空间坐标值为核心属性的离散点集合，每个点至少携带三维坐标信息，根据扫描设备不同还可能包含法线方向、颜色和反射强度等附加属性。工业级结构光扫描仪单次采样的点间距一般在零点零二毫米到零点一毫米量级，一个尺寸在两百毫米乘一百五十毫米的中型工件完整扫描下来点云数量通常在百万级到千万级。直接在这种密度的原始点云上进行建模几乎不可行，建模之前必须经过数据预处理——降噪、精简、配准和封装四道基础工序一个都不能省。
2、点云噪声的来源非常复杂，光学扫描设备在工件反光面、深槽底部和陡峭斜率面上都容易产生离群噪点。离群噪点的典型特征是空间位置上与邻近主体点云存在数倍于点间距的跳跃，这部分数据需要在建模前过滤掉。常用的统计滤波算法会对每个点的邻域距离做高斯分布假设，将偏离均值三倍标准差以上的点判定为噪声并移除，滤波强度通常可以按实际扫描质量灵活调整——表面反射率较好的金属件一般取一点五到两倍标准差即可，暗色或透明材质的工件噪声偏高，滤波强度可能需要适当收紧。配准环节则是将多视角扫描的分片点云统一到同一个坐标系下，工业计量应用中配准精度一般要求控制在点间距的零点五倍以内，对于零点零三毫米点间距的扫描数据而言配准残差应在零点零一五毫米以下。
3、精简点云是大幅降低计算负担的必然步骤，但精简程度直接影响后续曲面重建的精度。均匀采样稀化的间距一般取原始点间距的两到三倍，即在一个百微米点间距的扫描数据中，将点云抽稀到两百微米到三百微米间距。曲率敏感区域——比如圆角过渡面和棱边交界处——需要保留较高的点位密度，否则建模时棱线特征会丢失或变钝。许多点云处理软件支持基于曲率权重的自适应采样算法，特征丰富的区域维持原始密度、平坦区域降低密度，这种差异化精简策略通常能在保证重建精度的前提下将点云数量压缩到原始数据的百分之十到百分之三十。
二、点云建模软件的分类体系与技术定位
1、点云处理与编辑类软件是逆向建模工作流的入口环节，主要解决数据净化、多片配准、全局对齐和基础测量分析等任务。市面上代表性的点云处理平台在内存管理上做了大量优化，能够流畅加载上亿点级别的点云数据，并提供基于色调映射和法线渲染的可视化显示，帮助工程人员直观判断扫描质量和数据完整度。这类软件的强项在于"点云层面"的操作，包括基于迭代最近点算法的自动配准、手动多点点云对齐、截面测量与偏差分析等。它们在网格生成和曲面重构方面的功能相对简洁，通常作为专业建模软件的前处理平台来使用，而不是直接产出三维实体模型。
2、逆向工程专用建模软件是点云走向实体模型的核心枢纽，这类软件通常集成了点云导入、三角网格生成、曲面片自动划分、非均匀有理非均匀有理样条曲面拟合和实体缝合等全流程功能。它们在曲面重构方面的算法路线主要分为两大类：一类是先封裝为三角网格、再在网格基础上做曲面重构的"网格到曲面"路线，自动化程度高、适合复杂自由曲面的快速重建；另一类是直接在点云上提取几何特征、人工规划曲面分块和约束对齐的"手工曲面"路线，精度可控、适合规则几何特征占比较高的机械零件。在工程实践中，两条路线经常综合使用——先用自动曲面快速构建主体曲面，再对手动测量关键的配合面和基准面做精密曲面重建。
3、通用计算机辅助设计软件在近几年逐步增强了点云处理能力，特别是参数化建模平台在后期版本中加入了点云导入和网格转换功能模块。这类软件走的是"从点云到参数化模型"的路线，技术人员将点云作为建模参考基准，在点云轮廓引导下手动或半自动地构建拉伸、旋转、扫掠等参数化特征。这条路线的优势是输出模型为全参数化结构，后续修改特征尺寸或设计迭代十分便捷，模型数据量也远小于三角网格模型；代价是建模效率依赖于技术人员的操作熟练度，对于复杂自由曲面（如人体工学握把、涡轮叶片曲面等）的构建难度较高。
三、点云到实体模型的完整处理流程
1、网格封装是将离散点云转化为连续面片的第一步。在高品质的点云上构建三角网格时，网格边长一般取点间距的一到两倍，过小的边长会产生大量冗余三角面，过大的边长则会丢失细节特征。对于一个点间距零点零五毫米、包含五百万点的完整工件扫描数据，按点间距一点五倍构建网格后将产生大约四百万到六百万个三角面，网格文件大小通常在几十兆字节到上百兆字节量级。网格构建完成后必须进行孔洞修补和表面光顺，三角网格上因扫描死角产生的小面积缺失——通常孔径在零点五毫米以内的微小孔洞——可以通过曲率连续填充算法自动补全；直径超过两毫米的大面积缺失建议回到扫描环节补扫，单纯依靠软件填补的曲面可信度不足。
2、曲面重构是逆向建模质量的核心决定环节。自动曲面重构的典型流程是：软件先将三角网格按照曲率变化自动分割为若干曲面片，再对每个曲面片独立拟合逼近曲面，最后缝合各片并做连续性检查。曲面片的规模大小需要合理把控——片数太少拟合精度不够，片数太多后期缝合困难，一般建议将整张曲面片数控制在上百片到几百片的量级，单片尺寸在几十平方毫米到几百平方毫米之间。手动曲面重构更适合机械零件的规则特征重建，技术路线是在点云或网格截面上提取二维轮廓线，再用拉伸、旋转或放样命令生成三维曲面，最后通过布尔运算组合为完整实体。手动构建的基准平面在逆向重建的参考坐标系建立中至关重要，通常要求在对称面、装配接触面和加工基准面上各自提取数据点，平面拟合的偏差控制在零点零一毫米以内。

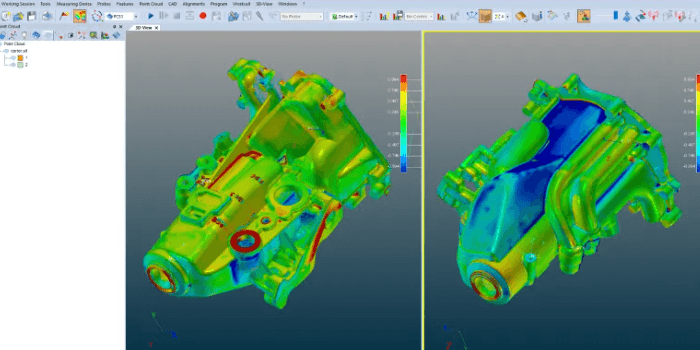

3、精度验证是逆向建模不可跳过的质量守门环节。建好的三维模型需要与原始点云做全局偏差分析，整张曲面百分之九十以上的点偏差值应在预设精度以内——对于一般机械零件的逆向重建，这个预设值通常在正负零点零五毫米到正负零点一毫米之间；模具型腔等高精度场景则收紧到正负零点零二毫米到正负零点零三毫米。偏差分析结果通常用彩色偏差云图的方式呈现，绿区表示偏差在允差范围内，红区和蓝区分别表示正向和负向超差点。超差区域的分布位置能提供比单一偏差数值更有价值的信息——如果超差点集中在曲面片边界上，说明曲面片之间的连续性约束不够；如果超差点呈条带状，往往是点云配准残差没有被完全补偿；如果超差点分散无规律，则要回头检查点云本身的质量。
四、不同行业场景的软件选型组合策略
1、机械零件与模具制造行业的逆向建模需求以规则几何特征为主，孔、轴、平面、槽口和加强筋等结构占比较高。这类场景适合采用"点云处理加专用逆向软件加参数化建模"的三段式组合方案：先用点云处理平台完成配准和去噪，再将封装好的三角网格导入逆向专用软件中提取基准面和基本几何特征，在一些专业逆向平台上手工构建基准面和规则特征，对少量自由曲面进行自动拟合，最后在参数化建模平台中完成细节结构补充和工程图纸生成。这种组合方案的优势是输出模型可以直接对接后续的数控加工编程和模具设计工作流，整个逆向周期根据工件复杂程度一般在一到四个工作日内完成。
2、汽车与消费品设计行业面对的是大量自由曲面和外观造型特征，对模型曲面的光顺性和连续性要求高于对尺寸精度的要求。这类场景下的软件选型重心会向自动曲面重构能力较强的平台倾斜，尤其是那些支持自动曲面片分割和带有全局光顺约束的逆向专用软件。在构建完成三角网格后，通过自动曲面工具快速生成连续的样条曲面，再导入造型设计软件中对曲面做局部调整和视觉美化。汽车车身覆盖件的逆向重建中，三角网格的三角面数量轻松突破千万级别，对软件的内存管理和运算效率有较高要求，建议选择支持六十四位运算架构并在大场景数据管理方面有优势的平台。按照行业一般经验，一个整车外覆盖件的完整逆向建模周期约在五到十个工作日。
3、文物保护与建筑扫描领域的数据体量是工业零件无法比拟的。一台地面激光扫描仪对一座古建筑单站扫描即可获取数千万个点，多站拼接后点云总数据量往往突破十亿点甚至数十亿点。这类场景的点云处理必须借助大场景点云管理平台来完成，其核心技术能力在于多站自动配准、海量数据的分块管理和基于八叉树空间索引的高效渲染。点云预处理完成后，建筑轮廓和结构特征的建模通常会转到建筑信息建模平台中完成，点云作为参考底图在建模视窗中半透明显示。对于复杂的雕塑、浮雕等精细化对象，建模流程与工业逆向工程一致，采用网格封装加自动曲面重构的方式完成。
五、软件选型的技术评估要点与效率提升建议
1、数据兼容性是软件选型的首要技术考量。点云数据的主流通用交换格式中，三角形细分曲面格式适合三角网格的跨平台传递，标准三维网格格式则是点云数据传输的通用选择，初始图形交换规范格式在部分逆向重建场景中也较为常用。工程人员在评估软件方案时应重点确认目标软件链中各环节之间的数据格式是否无缝衔接——预处理出的网格能不能直接被建模软件识别、自动曲面生成的样条曲面能不能被下游设计软件完整导入并保持精度不损失，这些环节有一处断裂就意味着需要额外增加转码操作，徒增时间成本和精度风险。
2、自动化程度与手动控制能力的平衡决定了一项建模任务的效率和最终质量。全自动网格封装加自动曲面的流程在处理简单到中等复杂度的工件时表现稳定，一个外观曲面件从点云到完整面片模型的自动重建时间可能只需要十到二十分钟，但面对高精度配合面的机械零件，自动化算法的拟合精度往往达不到正负零点零三毫米以内的要求，必须有手动干预来补充。选型时建议优先选择"自动化工具加手动编辑"双模式兼备的平台——批量特征交给自动化工具处理以压缩工时，关键基准面和配合面保留手动精细控制权限以保证精度。
3、硬件配置的匹配程度直接影响软件的实际运行体验。千万级点云的处理和三角网格构建对内存需求较高，一般建议配置十六吉字节以上的运行内存，如果经常处理五千万点以上的大规模扫描数据，三十二吉字节甚至六十四吉字节的运行内存更为稳妥。处理器主频和核心数量分别影响单线程曲面拟合和多线程并行计算的效率，逆向工程软件的曲面拟合算法通常对单核性能敏感，而点云配准和三角网格生成则能充分利用多核心并行加速。图形处理器对网格模型的交互显示有明显的加速作用，对于千万面级别的三角网格操作建议使用独立图形显卡并保证四吉字节以上的显存容量。
以下是您可能还关注的问题与解答：
问：免费的点云建模软件能满足工业级需求吗？
答：免费开源的点云处理平台在点云配准、降噪和可视化方面功能已经相当成熟，处理百万到千万级的数据体量没有问题。但进入曲面重构和实体建模阶段后，免费工具与商业逆向工程软件之间的差距会明显拉大——自动曲面划分的智能程度、曲面片之间连续性处理的精细化水平、输出模型与计算机辅助设计制图系统的对接能力等方面都存在差距。对于精度要求不高的外观件逆向或教育研究用途，免费工具组合是可以胜任的；对于涉及尺寸公差、配合精度和后续制造环节的工业任务，建议投入商业逆向工程软件平台以保证全流程的质量可控。
问：点云扫描精度要达到什么级别才能支撑可靠的逆向建模？
答：扫描精度与逆向建模目标精度之间通常需要留出五到十倍的裕量。如果最终逆向模型的尺寸容差要求在正负零点一毫米，扫描设备的单点精度不宜低于正负零点零二毫米；对于正负零点零三毫米以内的精模型重建，扫描精度应在正负零点零零五毫米量级。除了单点精度，扫描分辨率和数据完整度同样关键——细小特征（比如宽度零点五毫米的窄槽、深度一毫米的小盲孔）如果不能被充分采集，建模阶段就无从谈起。选择扫描设备时建议先梳理目标工件的特征尺寸和公差分布，再用最严苛尺寸除以五到十倍反推需要的设备基准精度。
问：三角网格模型能直接用于数控加工吗？
答：三角网格模型本身不能直接生成数控加工的刀路轨迹，因为数控编程软件需要的是由精确曲面边界和参数化几何定义的实体模型或曲面模型。三角网格上的曲面是分段线性的近似表达，曲率不连续，加工刀路在其中无法获得光滑连续的切向引导。需要先将三角网格转化为非均匀有理样条曲面或实体模型，再做数控加工编程。部分高端辅助制造软件具备了直接用三角网格生成三轴粗加工刀路的能力，但如果目标是精加工和高速加工，转换为精确曲面模型仍是不可绕过的工序。
问：处理一块汽车灯罩的点云到出模具模型，大概耗时多久？
答：一个汽车灯罩的完整逆向建模周期与扫描数据质量和建模精度要求直接挂钩。假设扫描数据完整、无大面积缺失，点云预处理（配准、去噪、精简）大约耗时零点五到一小时。三角网格构建与修复大约零点五小时。自动曲面重构加手工精修——灯罩同时涉及光学配光面的高精度曲面和装配卡扣的规则特征，通常需要三到五小时的手动调校。全局精度验证加上局部返修再增加一到两小时。综合下来，一个从点云到模具级别输出的高质量灯罩逆向建模任务，有经验的工程师大约需要一到两个工作日。如果灯罩光学曲面的纹路面精度要求达到微米级，后续还需要借助光学级曲面分析工具做面型迭代校核，周期可能再延长半天至一天。
问：点云建模中最容易出错的环节是什么？
答：曲面片划分阶段的基础基准对位是最容易出现系统性偏差的环节。逆向建模时如果基准坐标系的建立不准确，后续构建的所有特征都会整体偏移，这种系统误差比单个特征的随机误差更具破坏性。举一个实际的例子：一个发动机缸盖的逆向重建中，如果底面基准面的平面拟合偏差了零点零三毫米，那么缸盖上所有孔位的轴向坐标都会带一个零点零三毫米的系统偏差。规避这个问题的方式是在开始建模之前，用对称面、装配面和加工基准面做多重参考建立坐标系，用多组数据交叉验证基准的一致性，再对拟合偏差做统计分析，偏差的方向和量级心中有数之后再动手建模。另一经常出问题的环节是点云配准的累积误差——多片扫描的分片之间每拼接一步误差叠加一步，五到六片以后累积偏差可能已经达到不可接受的水平，建议每两到三片做一次全局优化配准来抑制误差累积。
点云用什么软件建模，这个问题的答案不是一款单一软件的名称，而是一条由点云预处理、网格构建、曲面重构和实体转换环节串联起来的技术路径。每一环节的软件选型都需要根据工件特征、精度等级和后续制造链路来匹配。理解各环节的技术逻辑、熟悉不同软件平台的功能边界、建立自己的工具组合配置方案，是高效完成逆向建模任务的能力基础。对于刚接触点云建模的技术人员来说，从点云处理和逆向建模的核心软件入手构建工具链，再根据具体项目需求逐步补充衍生功能模块，是一条务实且迭代成本可控的实践路线。
