点云扫描距离与精度有何关系？三维测量衰减规律与误差

点云扫描是三维测量和逆向工程中获取物体表面几何数据的主流手段，涵盖结构光扫描、激光三角法扫描和脉冲式飞行时间扫描等多种技术路线。无论采用哪种原理，扫描距离都是影响点云密度和测量精度的核心变量。距离增大通常伴随分辨率下降和误差累积，理解其衰减规律对正确选择扫描设备和工作参数至关重要。本文围绕扫描距离与精度的关系展开，为三维测量应用提供参数选型参考。

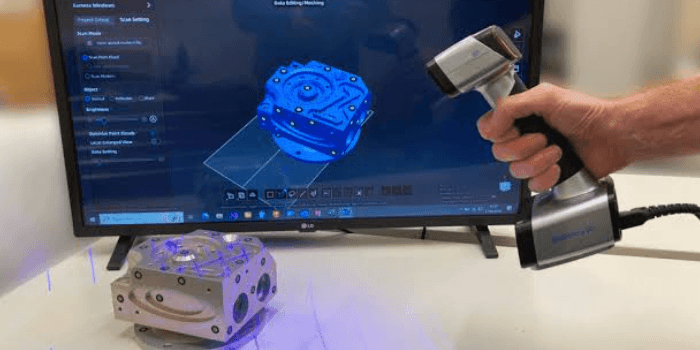

一、点云扫描的基本原理与距离变量

主流扫描技术的工作距离特征

结构光扫描通过投影仪投射编码光栅图案到物体表面，由工业相机拍摄图案变形并计算三维坐标。其单幅测量范围通常在数十毫米至数米之间，工作距离较短但精度高。激光三角法扫描利用激光线投射和相机接收反射光，根据三角几何关系计算深度，工作距离多在数十毫米至数百毫米。脉冲式飞行时间扫描通过测量激光脉冲往返时间来计算距离，可覆盖数米至数百米量程，但近距离精度低于前两种方法。

距离在扫描系统中的双重角色

在点云扫描中，距离既是测量变量也是误差放大因子。测量变量层面，扫描仪需要准确测定传感器到被测表面的间距以计算三维坐标；误差放大层面，角度测量误差在空间传播时会随距离增大而线性放大，造成测量不确定度与距离呈正比例增长。理解距离的双重角色，是认识衰减规律的基础。

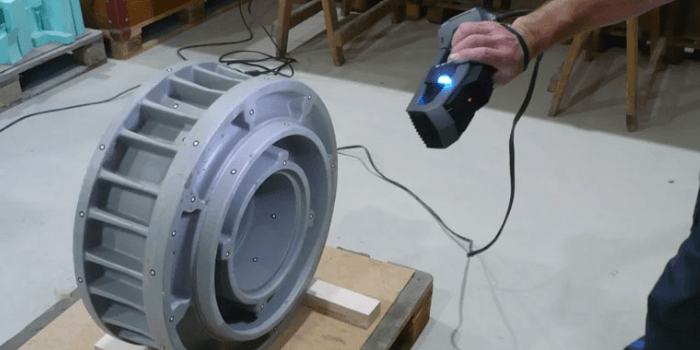

二、距离对点云密度的影响规律

分辨率随距离的衰减机制

结构光和激光线扫描的共同特点是有效分辨率随工作距离增大而下降。扫描仪的激光光斑直径或投影像素尺寸会随距离拉远而增大，单点覆盖的物理面积扩大，单位面积内的采样点数减少。以激光三角法为例，激光光斑直径在近工作距离端约为零点零五毫米，在远工作距离端可能扩大至零点一五至零点二毫米，有效分辨能力下降三到四倍。

点云密度与扫描效率的权衡

在保证精度的前提下，增大测量视场通常需要拉远扫描距离，但点云密度会相应降低。对于有密集采样需求的精细特征扫描，应在扫描仪的额定工作距离范围内选择较近的位置；对于大尺寸工件的整体轮廓扫描，可在距离与密度的折中方案内适当增加扫描距离，并通过多站拼接弥补单次采样不足。

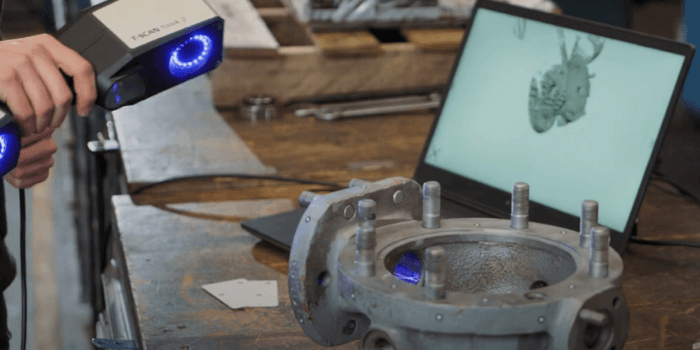

三、距离对测量精度的衰减规律

角度误差传播模型

三维扫描中的测距误差主要来自角位移误差和相位误差。角度测量误差与工作距离的乘积直接决定单点的空间偏差。当扫描仪的角度测量精度为一定值时（如二十角秒），距离每增加一百毫米，由角度误差引起的位置偏差就按比例增大。长工作距离条件下，即使角度测量系统性能稳定，坐标测量不确定度也会因误差传播距离增大而上升。

不同技术的距离-精度曲线

结构光扫描在标称工作距离内（通常一百至五百毫米），单点测量误差可控制在零点零一至零点零五毫米；超出标称距离后精度快速下降。激光三角法在约八十至三百毫米范围内可达零点零零五至零点零二毫米的单点精度，距离超出上限后激光光斑质量和信噪比同时恶化。脉冲式扫描在中远距离（十米以上）相对精度优势明显，但近距离精度通常只能达到亚毫米级。

环境因素对衰减规律的影响

环境光照强度、被测表面反射率和环境温度变化会叠加到距离-精度衰减曲线上。强环境光使接收传感器信噪比降低，有效工作距离缩短；高反光表面造成饱和溢出，低反光表面造成信号过弱，均使实际可用的测量距离缩小；温度变化导致扫描仪结构热变形，角度零点漂移，间接放大远距离测量误差。

四、误差来源与距离的关联分析

光学系统像差与距离

扫描镜头在不同物距下像差表现不同。近工作距离端球差和场曲可能增大，远工作距离端则表现为渐晕和相对照度下降。镜头设计通常在一个特定的共轭距上优化，偏离优化距离后残留像差增大，导致图像清晰度下降和特征定位误差增加，间接降低三维重建精度。

激光散斑与多路径反射

激光扫描中固有的散斑效应会在粗糙表面上产生随机强度的光斑分布，影响光条中心提取的重复性。散斑对比度在一定程度上与距离有关。多路径反射在凹角、深腔和镜面区域产生虚假回波信号，远距离扫描时信号衰减使虚假回波的相对影响更为突出。

扫描仪标定与距离相关性

扫描仪的系统标定通常在几个离散的参考距离上进行。在标定距离上精度有保证，介于标定点之间的工作距离，精度依赖内插模型。内插误差的大小取决于标定点的间距和扫描仪光学系统的线性度。标定点间距越密，全量程内精度一致性越好。使用扫描仪前应确认标定证书上列出的标定距离是否覆盖实际工作距离。

五、工作距离的选择策略与优化

扫描前的距离规划

根据被扫描对象的尺寸范围和精度要求，提前规划扫描距离。优先选择扫描仪厂商推荐的标称工作距离，该距离上光路设计已充分优化，精度和稳定性有保证。如需偏离标称距离，应评估项目精度要求是否有足够的安全裕量。多站拼接时，各站的工作距离应尽量一致，减少各站间精度差异带来的拼接误差。

缩短有效距离的工程手段

对于精度要求高但扫描范围有限的场合，可采用缩短工作距离、缩小单幅视场、增加扫描站数的方法提高点云质量。扫描仪与工件之间使用精密平移台或机器人夹持定位，可实现等距等距重复采集，消除手动操作的距离波动。另外在光学系统前加装近摄接环或专用近场镜头，可在不改变机器标定的条件下扩大近距扫描能力。

标定与补偿策略

对需在多个工作距离上使用的扫描系统，可采用多点标定法建立全量程误差补偿模型。利用已知尺寸的标准球或台阶标准件在不同距离上采集数据，建立距离-误差映射关系。后续测量时根据实际工作距离查表补偿，有效降低尺寸测量偏差。

六、点云扫描距离与精度关系对照表

以下表格整理了常见扫描技术在不同工作距离下的典型精度水平，供选型和参数评估参考。

七、点云扫描距离与精度常见问答

扫描仪说明书上写的精度是在什么距离下测得的？

厂商给出的标称精度通常是在标定参考距离和特定环境条件下使用标准计量器具测得。实际使用中，工作距离、表面特性和环境条件变化会使精度偏离标称值。评估精度时应参考厂商提供的距离-精度曲线或技术白皮书，在项目要求的安全裕量范围内选用。

近距离扫描是否一定比远距离扫描好？

近距离扫描可以获得更高的点云密度和更小的角度误差传播距离，精度确实更高。但单幅视场变小，扫描完整工件需要更多站数，拼接累积误差可能抵消近距离扫描的部分优势。工作距离的选择应兼顾单点精度和拼接效率。

为什么同款扫描仪在不同距离上精度差异这么大？

主要因为角度误差的线性传播效应。扫描仪的角度测量分辨率是固定的，距离越远，该角度偏差对应的空间位移量越大。此外光斑变大、信号减弱和镜头像差增加等因素也会叠加到精度衰减上。高精度测量时，将工作距离控制在仪器标定的基准位置上，精度收益明显。

被测表面颜色和材质会影响距离-精度关系吗？

会产生显著影响。黑色和透明表面信号回波弱，有效工作距离被压缩；高反光金属表面容易造成信号饱和，实际可用距离也缩小。表面粗糙度同样影响信号质量。对颜色和材质敏感的应用，可喷涂显影剂或使用消光粉末来改善信号一致性和扩展可用距离范围。

如何快速判断当前距离下扫描精度是否合格？

使用已知标准件（如精密标准球、台阶标准块）在当前工作距离上扫描，测量标准件的尺寸偏差和形状偏差。重复扫描数次，统计偏差的均值和标准差。若偏差加三倍标准差仍在公差带以内，精度合格。此方法简单可靠，可作为日常精度验证手段。

总结

扫描距离是决定点云密度和三维测量精度的核心参数，二者呈反比关系：距离越远，有效分辨率越低，空间误差越大。这种衰减源自角度测量误差的线性传播、光斑扩散和信号信噪比下降等多重物理因素。结构光和激光三角法在各自标称工作距离内精度优异，超过范围后衰减显著；脉冲式扫描在中远距离上保持稳定的相对精度。实际应用中，应根据精度需求、工件尺寸和效率要求综合选择工作距离，并在测量前使用标准件进行现场精度验证，确保数据质量满足工程要求。
