数控机床感应式测头是工件在线测量和刀具检测中常用的非接触式传感装置。很多刚接触测头的人会把感应式测头和接触式触发测头混为一谈，以为两者都是“碰一下发一个信号”。实际上，感应式测头的核心在于利用电磁感应线圈检测测球与被测面之间的微小位移变化，工件或刀具不需要与测头发生直接机械接触，就能够完成位置探测。理解这种测头的工作机制，对于正确选型、安装调试和日常使用都有直接帮助。下面从结构、原理、信号、应用和选型五个角度展开说明。
一、基本结构与组成部分

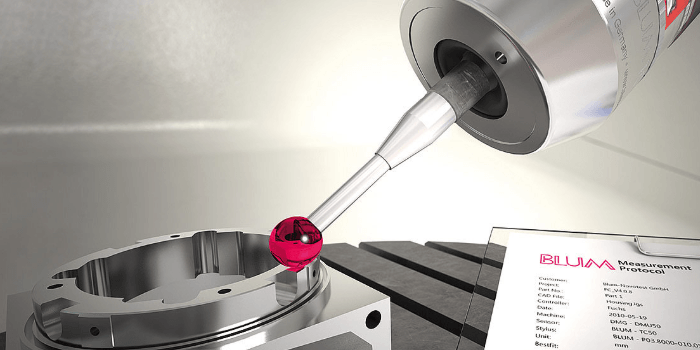

1、数控机床感应式测头通常由测球、测杆、线圈组件、电子处理电路和输出接口五个部分组成。测球位于测头最前端，是与被测对象发生作用的关键部件；测杆把测球的机械位移传递给内部线圈；线圈组件包括激励线圈和感应线圈，负责产生交变磁场并检测磁场变化；电子处理电路负责把线圈感应到的微弱信号放大、滤波、比较，转换成机床数控系统能够识别的开关量或模拟量信号；输出接口通过电缆或无线方式与机床控制系统连接。
2、测球通常采用红宝石或氧化锆陶瓷材质，直径规格从两毫米到十毫米不等。红宝石测球硬度高、耐磨性好，是通用首选；氧化锆陶瓷测球导电性更低，适合对磁场敏感或者需要避免材料吸附的场合。测杆多采用不锈钢或低膨胀合金，长度从十毫米到五十毫米，直径一般为三毫米到八毫米，悬伸越长，系统刚性越差，测量重复性会相应下降。
3、线圈组件是感应式测头的核心。激励线圈通入高频交流电后，在测头前端形成交变磁场。当测球附近出现金属工件或刀具时，金属内部会感应出涡电流，涡电流又会产生一个反向磁场，改变原磁场的分布。感应线圈把这种磁通量变化转换成电压信号，电子电路据此判断测头是否已经接近被测对象。
4、外壳材料多采用航空铝合金或不锈钢，表面经过硬质氧化或镀镍处理，以抵抗切削液、油雾和金属粉尘侵蚀。防护等级一般要求达到完全防尘加短时浸水保护，部分机床环境恶劣时还会配置气幕或防护罩，避免切屑划伤测球或堵塞线圈散热通道。
二、电磁感应触发原理
1、感应式测头的工作基础是电磁感应定律。激励线圈产生高频交变磁场，磁场频率通常在数十千赫到数百千赫之间。当测头前端不存在金属物体时，磁场处于平衡状态，感应线圈输出的电压信号幅值稳定。当金属工件或刀具逐渐靠近测球，金属导体内部产生涡电流，涡电流的相位和幅值与金属材质、距离、形状有关，原磁场能量被部分吸收，感应线圈输出信号发生可识别的变化。
2、触发判定阈值由内部电路设定。电子处理单元会持续监测感应线圈的输出幅值，当信号变化量超过设定阈值时，电路输出触发脉冲。这个阈值一般对应测球与被测面之间零点零一到零点一毫米的接近距离，具体数值取决于测头型号和灵敏度设定。阈值越低，触发距离越小，测量精度越高，但误触发风险也会增加；阈值过高，则会产生提前触发，导致测量误差。
3、感应式测头与机械触发式测头的本质区别在于是否依赖机械位移。机械触发式测头需要测球被工件推动产生微小位移，内部触发机构才能释放信号，常见触发行程为零点零零五到零点零二毫米。感应式测头则依靠电磁场变化，测球本身不一定需要发生机械位移，只要金属被测面进入感应区域即可产生信号。这种特性使感应式测头更适合对软质、薄壁、涂层或超精密表面进行测量，因为不会在被测面上留下压痕或划痕。
4、电磁感应的灵敏度与金属材质密切相关。铁磁性材料如碳钢、合金钢对磁场影响显著，触发距离相对较远；有色金属如铝合金、铜、不锈钢由于电导率或磁导率不同，触发距离会缩短，灵敏度需要重新校准。实际使用中，必须按照被测材料类型在数控系统中调用对应的校准参数，否则会产生系统性偏差。
三、位移检测与信号输出机制
1、感应式测头输出的信号形式主要有两种：开关量信号和模拟量信号。开关量信号是最常见的形式，触发后输出一个高电平或低电平脉冲，数控系统读取这个脉冲对应的机床坐标，完成一次测量点的记录。开关量信号响应速度快，通常在微秒到毫秒级别完成，能够满足普通数控加工中的对刀和工件找正需求。
2、模拟量输出型感应式测头则能够提供与距离相关的连续电压或电流变化。当测球逐渐靠近金属表面时，输出模拟信号幅值随之变化，数控系统可以根据信号变化曲线推算出测球与被测面的相对距离。这种输出方式适用于需要连续测量轮廓、监控微小间隙或进行闭环补偿的场合，例如模具曲面检测、刀具磨损在线监测等。
3、测头在数控机床中的测量流程通常分为接近、触发、回退和记录四个步骤。数控程序控制测头以较慢速度靠近被测表面，当感应式测头发出触发信号时，控制系统立即锁存当前机床坐标；随后测头按照设定方向快速回退，避免与工件持续接触造成干扰；最终把锁存的坐标值写入宏变量或测量结果文件。触发速度一般控制在每分钟五十到两百毫米之间，速度过快会导致超程误差和信号延迟。
4、重复定位精度是衡量感应式测头性能的关键指标。普通经济型感应测头的重复精度大约在正负零点零零五毫米到正负零点零零二毫米之间；中档产品能够达到正负零点零零一毫米以内；高端精密型可以做到正负零点零零零五毫米甚至更高。这个指标需要在恒温二十摄氏度左右、机床充分热机的条件下，用标准量规多次重复测量来验证。
四、与接触式测头的区别与适用边界
1、从测量力学角度看，感应式测头没有机械触发所需的触发力，测力几乎为零，而接触式测头的触发力通常在零点一牛顿到二牛顿之间。对于薄壁铝件、塑料件、陶瓷涂层或光学镜面，感应式测头能够避免测力造成的表面变形或划伤，这是它较大的应用优势之一。
2、从测量对象材料看，感应式测头只能检测金属或导电材料，对非导电材料如塑料、陶瓷、玻璃、木材等无效。接触式测头则不受材料导电性限制，几乎可以测量任何固体表面。这意味着在复合材料、绝缘工件或经过阳极氧化且绝缘性较强的表面处理件上，感应式测头可能无法正常工作，需要提前确认材料特性。
3、从测量精度潜力看，高端接触式触发测头在几何量测量方面仍然具有更高的绝对精度优势，典型不确定度可以达到亚微米级别。感应式测头由于受磁场分布、材料差异、温度漂移等因素影响，绝对精度通常略低于同等级接触式测头，但在在线找正、对刀、轮廓监控等场景中已经足够使用。选择哪一种，取决于具体测量任务对精度和表面保护的要求。
4、从环境适应性看，感应式测头对周围金属物体、切削液、油膜和电磁噪声比较敏感。安装位置附近如果有铁磁性夹具、导轨护罩或大量金属切屑，可能造成磁场畸变，导致误触发或灵敏度下降。接触式测头对这类环境干扰相对不敏感，但在切削液渗入触发机构后可能出现卡滞。两种测头都需要做好日常防护，但失效机理不同。
五、数控机床应用场景与选型要点

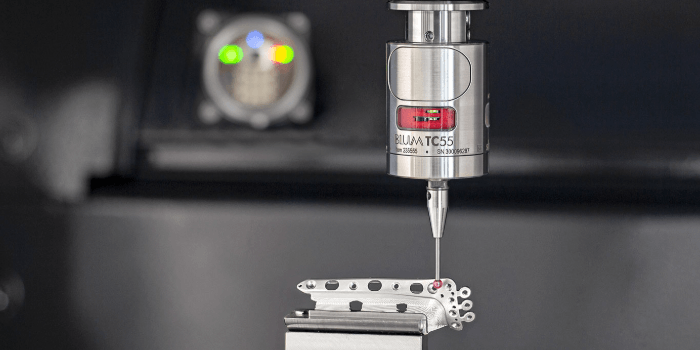

1、感应式测头最常见的应用场景是工件坐标系自动找正。加工开始前，测头在工件基准面上探测多个点，数控系统根据探测结果自动计算工件坐标原点并修正程序偏置。这种方式比手动找正效率更高，重复性更好，特别适合批量生产和自动化产线。对于铝合金压铸件、薄壁壳体等容易受压变形的工件，感应式测头优势明显。

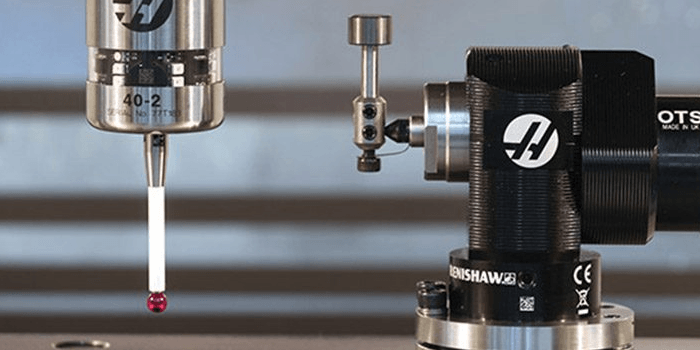

2、刀具长度和半径自动对刀也是重要应用。在加工中心上，刀具以一定速度靠近测头感应区域，测头发出触发信号后，系统记录当前坐标并计算刀具实际尺寸。与对刀仪配合使用时，可以把刀具磨损数据实时反馈给数控系统，实现刀具寿命管理和自动补偿。对刀重复精度通常要求达到正负零点零零五毫米以内。
3、选型时需要重点考虑四个因素：测量精度等级、被测材料类型、机床接口形式和测量任务复杂程度。如果只是普通对刀和找正，经济型感应测头即可满足；如果需要在线测量轮廓、孔位或进行统计分析，则需要选择带有模拟量输出或通信功能的高级型号。机床接口方面，要确认数控系统是否支持测头信号输入、宏程序测量循环和自动回退保护。
4、安装调试时应注意：测头固定座刚性要好，避免切削振动传递；测头位置应远离主轴热影响区和切屑飞溅路径；电缆走线要避开伺服电机动力线和变频器，减少电磁干扰；初次使用前必须用标准环规或量块进行灵敏度校准，不同材料要分别建立校准表。日常维护重点是保持测球清洁、检查电缆接头、定期复核重复精度。
以下是您可能还关注的问题与解答：
Q：感应式测头能测量非金属材料吗？
A：不能。感应式测头依赖电磁感应原理，被测对象需要具备导电性，塑料、陶瓷、玻璃、木材等非导电材料无法被正常检测。如果必须测量这类材料，应改用接触式测头或光学测头。
Q：感应式测头的触发距离可以调整吗？
A：可以。大多数感应式测头支持灵敏度或多段阈值设定，触发距离通常在零点零一到零点二毫米之间可调。调整时要兼顾精度和误触发风险，建议先用废料或标准件进行试触发验证。
Q：为什么同一测头在钢件和铝件上触发位置不一致？
A：不同材料的电导率和磁导率不同，导致涡电流效应强弱不同，磁场变化幅度和作用距离也随之变化。铝合金、铜等有色金属触发距离通常比钢件短，所以需要在控制系统中为不同材料分别调用校准参数。
Q：感应式测头在机床切削液环境中能长期稳定工作吗？
A：可以，但防护等级要满足现场要求。切削液中的金属颗粒和油污容易附着在测球表面，影响磁场分布，需要每班或每日清洁。此外，切削液渗入电缆接头会造成信号异常，安装时应做好密封和护套保护。
Q：感应式测头和接触式测头哪个更适合模具加工？
A：模具加工中两者各有适用场景。复杂曲面、软质涂层或镜面表面优先用感应式测头，避免划伤；高精度型腔、基准孔位和硬质材料检测可以用接触式测头获得更高绝对精度。很多高端车间会同时配备两种测头，根据任务切换使用。
数控机床感应式测头通过电磁感应线圈检测金属被测面引起的磁场变化，实现非接触式位置探测。它的核心优势在于无触发力、不损伤工件表面、响应速度快，适合薄壁件、软质材料和在线自动化测量。使用时需要注意材料导电性限制、电磁环境干扰和定期校准维护。选型时应结合精度等级、材料类型、接口兼容性和测量任务综合判断，才能发挥出感应式测头在数控加工中的效率优势。
