三坐标测量机是精密制造领域质量控制的核心装备，扫描型测量技术相比传统的触发式测量具有数据采集密度高、测量效率高、表面信息完整等优势。扫描型三坐标测量机通过测针沿工件表面连续滑动的方式，以每秒数十至数百个测量点的速度采集轮廓数据，能够完整还原曲面形状、评定轮廓度、分析波纹度等复杂形位误差。在航空航天发动机叶片、精密模具型腔、车身覆盖件、医疗器械零件等领域，扫描型测量技术已经成为精度控制和工艺验证的主流手段。本文从技术原理、产品结构、扫描探头体系、光学复合方案及选型思路等维度，系统梳理扫描型三坐标测量机的技术方案与选型要点。
一、扫描型测量技术原理与分类体系
1、扫描型测量与触发式测量的本质区别在于数据采集方式。触发式测量是测针接触工件表面后触发一个离散测量点，然后测针离开工件表面移动到下一个测量位置，每个测量点之间没有连续数据。扫描型测量是测针在接触工件表面的状态下沿规定路径连续移动，测量系统以极高频率持续采集坐标数据，形成一条完整的测量轨迹。形象地说，触发式测量好比在地图上标注几个关键点，扫描式测量则好比绘制出一条完整的路径曲线。
2、扫描型测量的核心优势体现在三个方面。第一是测量效率大幅提升，扫描测量一个复杂曲面可能只需要几分钟，而触发式测量同样曲面可能需要数十分钟。第二是数据完整性更好，扫描可以采集数千甚至数万个数据点，能够精确评定轮廓度、波纹度、曲面形状等需要大量数据支撑的形位公差。第三是测量过程更贴近实际使用状态，触发式测量在接触瞬间存在测针偏摆和回弹误差，扫描测量时测针保持持续接触，动态误差更稳定可控。
3、扫描型三坐标测量机按结构形式主要分为桥式结构、悬臂式结构、龙门式结构和关节臂式结构四大类。桥式结构是最常见的形式，由固定工作台和沿导轨移动的桥架组成，桥架上安装主轴箱和扫描探头，适合中小型精密零件的测量。悬臂式结构的工作台固定，主轴箱沿悬臂梁移动，适合大型板材和车身覆盖件。龙门式结构的工作台在地面上移动，龙门架固定，适合超大型工件如飞机机翼、风电叶片。关节臂式结构为便携式，适合现场测量和大型铸件。
二、桥式测量机产品线与精度等级

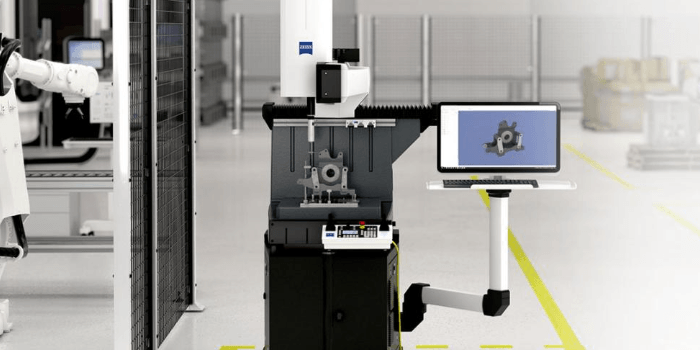

1、通用型桥式测量机是扫描型产品线中覆盖面最广的类别，工作行程范围一般覆盖六百至一千八百毫米，各轴行程可以等比配置或根据用户需求定制。这类测量机的工作台承重从三百公斤至两千公斤不等，能够满足大多数机加工零件、注塑模具、压铸模具的测量需求。测量精度等级一般在零点七至一点五微米起步，配合扫描探头系统后，扫描轮廓误差可控制在二至五微米范围内。通用型桥式测量机通常配备温度补偿系统，在十五至三十五摄氏度的车间环境下仍能保持测量精度。
2、大型桥式测量机面向大型模具和车身覆盖件检测需求，工作行程可扩展至两千至四千毫米甚至更大。大型桥式测量机的桥架采用高强度铝合金材料或复合材料制造，在保证刚性的前提下降低运动部件质量，提高动态响应速度。工作台通常采用花岗石材料，温度稳定性好且不易变形。大型桥式测量机的扫描测量速度可达每秒五至十毫米，在测量大型覆盖件轮廓时效率优势明显。由于行程大，大型桥式测量机对地基要求更高，通常需要独立的防震地基和恒温环境。
3、高精度桥式测量机是扫描型产品线中的顶级系列，主要用于计量室、标准件检测、精密零件全尺寸测量。这类测量机的几何精度经过精密装调和补偿，定位精度可达正负零点三微米，扫描轮廓精度可达正负零点七微米。高精度桥式测量机通常采用低膨胀系数材料制造关键部件，配备主动温度补偿系统和气浮导轨，工作环境温度需严格控制在二十正负零点五摄氏度。高精度系列的价格显著高于通用型，但在精密轴承、精密齿轮、光学模具等超高精度零件检测中不可或缺。
4、桥式测量机的扫描性能不仅取决于整机结构，还与扫描探头系统密切相关。扫描探头分为接触式扫描探头和光学扫描探头两大类。接触式扫描探头通过测针与工件表面接触并持续采集坐标数据，适合金属件、陶瓷件等硬质材料。光学扫描探头通过激光或白光投射到工件表面并接收反射信号，适合软质材料、薄壁件、易变形件。高端桥式测量机通常同时兼容接触式和光学扫描探头，用户可以根据测量任务灵活切换。
三、扫描探头技术体系详解
1、固定式扫描探头是最基础的扫描探测形式，探头安装在固定方向上，测针只能沿该方向的垂直面进行扫描测量。固定式扫描探头结构简单、刚性高、信号稳定，适合批量零件的自动化测量程序。在汽车零部件生产线中，固定式扫描探头配合自动上下料系统，可以实现二十四小时不间断测量。固定式探头的扫描速度一般在每秒二至五毫米，测针力控制在零点一至零点二五牛顿，适合平面、圆柱面、圆锥面等规则曲面的高效扫描。
2、旋转探头座系统允许探头在多个空间角度方向上自动旋转定位，从根本上解决了复杂零件多方向特征扫描的可达性问题。旋转探头座一般由两个旋转轴组成，可以实现水平方向三百六十度旋转和垂直方向正负九十度倾斜，总共可覆盖超过两万个空间角度位置。在实际测量中，旋转探头座根据测量程序自动将探头旋转到最佳测量角度，无需人工干预，大幅提升了复杂零件的测量效率。旋转探头座的定位精度一般在正负零点五度以内，重复定位精度在正负零点二度以内，定位时间约三至五秒。
3、多探头复合系统是在同一台测量机上同时配备不同类型的扫描探头，例如同时安装接触式扫描探头和光学影像探头。多探头复合系统的优势在于可以在一次装夹中完成接触式测量和光学测量的切换，避免了多次装夹带来的基准转换误差。复合式测量适合需要同时检测三维尺寸和二维影像特征的零件，例如精密接插件、小型冲压件、注塑件等。光学影像探头通常配备高分辨率相机和环形光源，可以实现微米级二维尺寸测量和表面缺陷检测。
4、扫描探头校准是确保扫描精度的关键工序。扫描探头校准需要使用标准球和标准环规等基准器，在多个角度位置上进行校准，建立测针有效半径和测杆弯曲的补偿模型。扫描探头的校准频率比触发式探头更高，建议每班次或每天测量前进行快速校准，每周进行一次全面校准。扫描测针的磨损对测量精度影响较大，红宝石测针在扫描状态下磨损速度比触发式状态快约百分之三十至五十，需要更频繁地检查测针状态并及时更换。
四、光学检测方案与复合应用

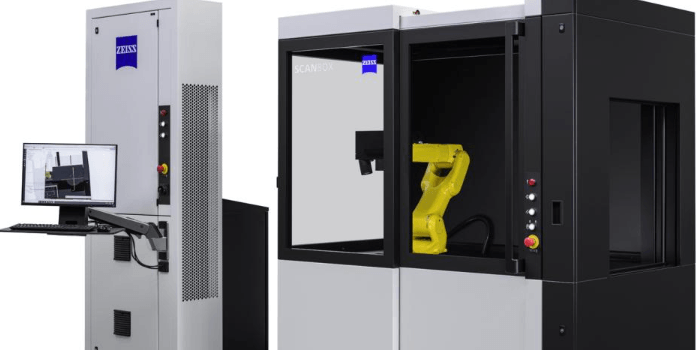

1、光学影像测量方案适合薄板件、小型冲压件、精密注塑件等具有复杂轮廓但材料较软的零件。光学影像测量通过高分辨率工业相机拍摄工件图像，利用边缘检测算法提取轮廓坐标，实现二维尺寸的快速测量。高端光学影像测量系统配备变焦镜头，放大倍率可以从十倍切换至两百倍，测量分辨率可达零点一微米。光学影像测量不接触工件表面，不存在测针力导致的变形，适合测量薄壁件、弹性件、涂层件等易受接触力影响的零件。
2、白光扫描方案利用白光干涉原理测量工件表面三维形貌，适合复杂曲面的高精度扫描。白光扫描将一系列不同波长的白光投射到工件表面，通过分析干涉条纹的变化计算表面高度坐标。白光扫描的垂直分辨率极高，可达零点零零一微米，但单次测量范围较小，一般适合几毫米至几十毫米范围内的局部曲面测量。白光扫描在精密模具型腔检测、微小零件轮廓检测、表面粗糙度分析等场景中应用广泛，但测量速度相对较慢，且对表面反射率有一定要求。

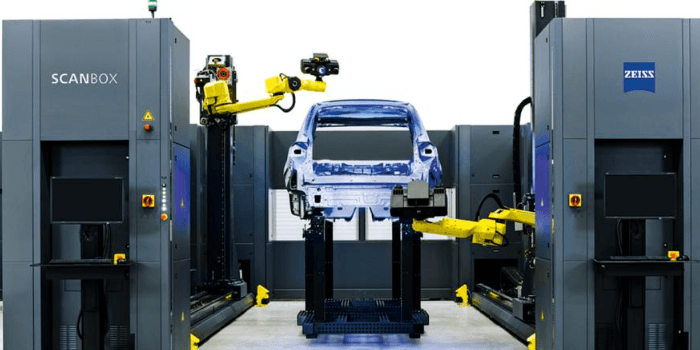

3、激光扫描方案通过激光三角测量原理获取工件表面三维坐标，适合中大型工件和现场测量。激光扫描头投射一条激光线到工件表面，通过相机接收反射的激光线图像，根据三角几何关系计算表面轮廓坐标。激光扫描的测量速度极快，每秒可采集数万个坐标点，适合大型覆盖件、车身钣金件、风电叶片等需要快速获取整体轮廓数据的场景。激光扫描的精度一般在零点零二至零点一毫米之间，低于接触式扫描，但效率高出数十倍，在逆向工程和快速检测中优势明显。
4、复合式测量方案将接触式扫描与光学检测集成在同一台设备上，通过软件系统实现两种测量方式的无缝切换。复合式测量机的接触式扫描探头负责三维尺寸和形位公差测量，光学影像探头负责二维轮廓和表面缺陷检测，两种数据在同一坐标系下融合，生成完整的测量报告。复合式测量方案特别适合具有复杂三维结构同时需要检测表面缺陷的零件，如精密注塑件、压铸件、机加工零件。复合式测量机的软件系统需要同时支持三维测量数据和二维影像数据的管理，对测量软件的功能要求较高。
五、选型思路与投资回报分析
1、扫描型三坐标测量机的选型需要围绕测量精度、工件尺寸、测量效率、软件功能四个核心维度展开。测量精度方面，需要根据被测零件的最小公差要求确定测量机的精度等级，一般遵循测量精度为零件公差三分之一至五分之一的原则。工件尺寸方面，需要根据最大工件的外形尺寸选择测量机的工作行程，行程应比最大工件尺寸大百分之二十至三十，以便留出装夹空间和测针活动空间。测量效率方面，需要根据日产量和节拍要求计算单件测量时间，确定扫描速度和自动化程度需求。软件功能方面，需要确认测量软件是否支持扫描数据处理、轮廓度分析、曲面比对、报告输出等高级功能。
2、桥式测量机与悬臂式测量机的选择取决于工件类型和车间布局。桥式测量机结构紧凑、占地面积小、精度保持性好，适合大多数中小型零件和模具的测量。悬臂式测量机的工作台开放性好，适合大型板材和覆盖件的测量，但占地面积较大，精度受悬臂变形影响，一般精度低于同等级的桥式测量机。对于需要同时测量多种类型工件的企业，桥式测量机的通用性更强，悬臂式测量机更适合特定行业如汽车车身制造。
3、扫描型测量机的投资回报不仅体现在测量效率提升上，更重要的是对生产过程的反馈价值。扫描测量获得的高密度数据可以用于分析工艺稳定性、识别系统性误差、优化加工参数。例如，通过扫描分析模具型腔的轮廓度分布，可以判断加工刀具的磨损状态和机床的几何精度状态，为预防性维护提供数据依据。在批量生产中，扫描测量数据可以用于统计过程控制，实时监控产品质量趋势，降低废品率。这些间接效益往往比直接的测量效率提升更有价值。
4、扫描型测量机的维护保养直接影响测量精度的长期保持。日常维护包括：每天清洁导轨面和测量台面，检查气源压力（气浮导轨机型需保持零点四至零点六兆帕），检查测针磨损状态。定期维护包括：每月检查光栅尺信号稳定性，每季度检查驱动系统同步带张力，每半年进行几何精度复检。扫描探头的维护尤为重要，测针需要定期更换，旋转探头座需要定期润滑和校准定位精度。环境控制方面，建议保持恒温环境（二十正负两摄氏度），避免阳光直射和强气流直吹测量机。
以下是您可能还关注的问题与解答：
Q：扫描型测量与触发式测量在精度上差异有多大？
A：在测量精度等级上，同档次的扫描型测量机与触发式测量机定位精度相近，差异主要体现在数据采集方式和误差类型上。触发式测量存在测针接触偏摆和回弹误差，单点重复性一般为零点零一至零点零零三毫米。扫描型测量不存在接触回弹问题，动态误差更稳定，但扫描速度过快会引入运动误差，轮廓扫描精度一般为二至五微米。对于轮廓度、曲面形状等需要大量数据点的公差，扫描型测量明显优于触发式测量；对于简单的点位尺寸公差，两者精度相当。
Q：光学测量能否完全替代接触式扫描测量？
A：目前还不能完全替代，两者各有适用场景。光学测量不接触工件、测量速度快、适合软质和薄壁件，但受工件表面反射特性、颜色、透明度影响，且对于深孔、内腔等隐蔽特征无法测量。接触式扫描测量适用范围广，不受表面颜色和透明度影响，可以测量内腔和深孔，但测量速度相对较慢，对软质材料存在测针力变形。在实际应用中，复合式测量方案结合两种技术优势，是更全面的解决方案。
Q：扫描速度对测量精度有何影响？
A：扫描速度与测量精度之间存在此消彼长的关系。扫描速度越快，单位时间内采集的数据点越多，测量效率越高，但运动惯性引起的动态误差也会增加。一般扫描速度控制在每秒二至五毫米时，动态误差可以控制在可接受范围内。对于高精度轮廓测量，建议扫描速度不超过每秒二毫米。对于一般精度要求的曲面扫描，扫描速度可以提升至每秒五至十毫米。实际测量中应根据精度要求调整扫描速度，高精度测量取低速，快速检测取高速。
Q：扫描型测量机的校准与普通触发式有何不同？
A：扫描型测量机的校准需要额外进行扫描动态误差校准和轮廓扫描精度验证。除了常规的几何精度校准和定位精度校准外，扫描型测量机还需要使用标准球进行扫描等效半径校准，使用标准环规或标准轮廓件进行扫描轮廓精度验证。扫描探头校准需要在多个扫描速度和多个扫描方向下进行，以建立不同工况下的误差补偿模型。建议扫描型测量机的校准频率高于触发式，每天进行快速扫描校准，每周进行全面校准。
扫描型三坐标测量机以其高密度数据采集、高效率测量和完整表面信息还原能力，正在成为精密制造质量控制领域的主流技术方向。从通用型桥式测量机到高精度计量型测量机，从固定式扫描探头到旋转探头座系统，从接触式扫描到光学复合测量，扫描型测量技术的方案选择日益丰富。企业在选型时需要根据自身的零件精度要求、工件尺寸范围、生产节拍需求和预算限制，综合评估测量机的结构形式、扫描探头配置、软件功能和售后服务，选择最适合的测量方案。同时，规范的使用环境、定期的校准维护和操作人员的技能培训，是确保扫描型测量机长期稳定发挥性能的关键保障。
