三坐标测量机是精密机械加工和质量检测领域的核心装备，测针作为测量机直接接触工件的感知末端，其更换与校准的规范程度直接决定了测量结果的准确性和重复性。在日常检测工作中，更换测针对应不同工件特征、不同测量任务、不同精度等级的灵活切换，是三坐标测量机操作人员必须熟练掌握的基础技能。规范的测针更换流程配合严谨的校准步骤，能够有效避免因测针安装误差、测针损伤、测杆弯曲等因素导致的批量返工或数据失真，对于保持设备长期测量精度、降低质量控制成本具有重要意义。
一、测针基本结构与更换场景

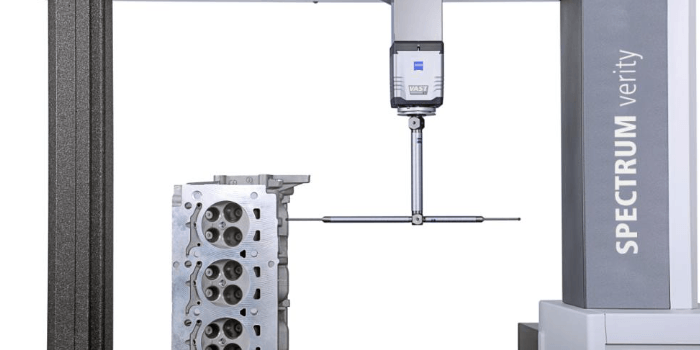

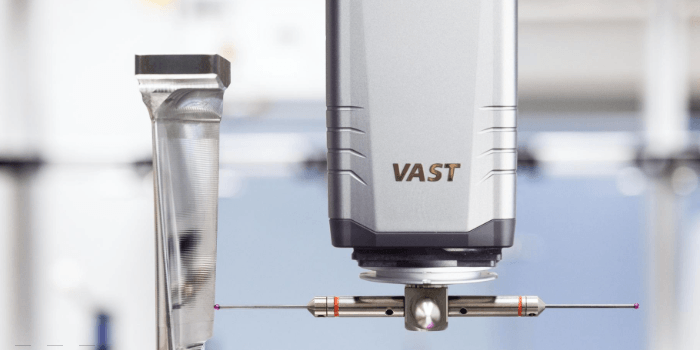

1、三坐标测针由测杆、测针红宝石球、螺纹连接头、测头本体四部分组成，常见结构分为直测针、星形测针、盘形测针、柱形测针、针形测针等。测杆材质多为不锈钢或碳纤维，测针球为红宝石、氧化锆或氮化硅，测球直径从零点三毫米到十毫米不等，常见规格有一毫米、两毫米、三毫米、五毫米、八毫米等，可根据工件测量需求灵活选择。
2、需要更换测针的常见场景主要有四类。第一是测量任务变更：从测量孔类小特征切换到测量平面类大特征，需要更换不同长度或不同形状的测针以适配工件结构。第二是测针出现损伤：长期使用后测球磨损、磕碰产生缺口、测杆弯曲变形等情况，必须立即更换避免影响数据。第三是测针达到使用寿命：红宝石测针一般使用寿命约五百到一千小时，碳化钨测针约一千到两千小时，到期需整体更换。第四是设备定期校准要求：依据设备管理规范，定期更换标准测针重新建立测量基准。
3、测针更换看似简单，实则涉及测头机械接口、电气信号、测量软件三方面的协同配合。测杆与测头本体之间通过精密螺纹连接，连接精度直接影响测针触发时的重复性误差，因此更换操作必须严格遵循设备制造商提供的标准流程。测头本体内部包含触发感应机构，测针安装过紧或过松都会改变触发预行程，导致测量数值偏移，必须依靠测杆端面与测头基准面的精确贴合来保证安装到位。
二、测针更换前准备工作
1、确认测针规格与测头接口匹配。测头接口类型主要有两种：螺纹连接型和快换型。螺纹连接型通过精密螺纹拧紧，常见螺纹规格有零点七五乘以零点五毫米、一乘以零点七五毫米等，测杆端部螺纹必须与测头接口螺纹完全对应。快换型通过推拉式卡扣实现快速更换，常见于多测针配置场景。换错接口类型或螺纹规格会造成测头螺纹损伤，必须在更换前通过目视检查确认。
2、清理测头接口与测杆端面。使用干净的无尘布蘸取少量异丙醇或专用清洗液，擦拭测头接口内部螺纹以及测杆端面，去除油污、金属屑、灰尘等杂质。残留杂质会导致测杆安装后端面贴合不严，引入零点零几毫米的安装误差，对于高精度测量任务影响显著。擦拭后等待一至两分钟让清洗液充分挥发，避免残留液体影响后续测量。
3、佩戴防静电手套和指套操作。人体皮肤表面油脂和汗液会附着在测杆表面，长期积累会形成油膜影响测量稳定性，同时酸性汗液还可能腐蚀测球和测杆表面。所有接触测针的操作环节都应佩戴干净的一次性手套或指套，操作完成后及时盖好测针存储盒防止污染。
4、确认工作环境稳定。三坐标测量机的工作环境温度应保持在二十正负两摄氏度范围内，相对湿度百分之四十至六十，工作前应检查环境温度记录和设备预热状态。设备预热时间一般需要二到四小时，主要目的是让光栅尺、伺服电机、轴承等核心部件达到热平衡状态，避免因温度漂移影响测量结果。
三、测针更换操作规范流程
1、断电与安全防护。虽然测针更换属于低风险操作，但应养成先暂停测量程序再操作的习惯。在测量软件中将测头移动到安全位置，远离工件和夹具，然后退出测量程序，避免操作过程中机械臂意外移动造成碰撞。带有气浮平衡或电机锁紧功能的设备应先启动锁紧功能，确保测杆在安装时不会因为重力作用出现偏移。
2、拆卸旧测针。螺纹连接型测针拆卸时，应使用测针包装盒内附带的专用扳手或橡胶保护套，禁止使用普通金属扳手直接夹持测杆。金属扳手会夹伤测杆表面并产生金属屑，污染测头内部。拧松螺纹时应缓慢均匀用力，听到"咔"一声后表示螺纹已完全脱离。拆卸下的旧测针应立即放入专用存储盒，避免掉落造成机械冲击损伤。
3、安装新测针。取出新测针前再次核对规格型号，从存储盒中取出测杆时手持测杆中部，禁止触摸测球表面和螺纹连接段。将测杆端部对准测头接口螺纹孔，缓慢旋入二至三圈确认螺纹对位正确后再继续拧紧。拧紧过程中应使用测杆包装盒内附带的专用扭力扳手，扭力值一般控制在零点五至一点五牛米之间，具体数值以设备说明书为准。扭力过大会造成螺纹变形甚至断裂，扭力过小则测杆在测量振动中可能松动。
4、确认测杆定位。拧紧后通过手感判断测杆端面是否与测头基准面完全贴合，可使用塞尺检查测杆根部与测头接口的环形间隙，间隙值应小于零点零二毫米。间隙过大的测杆需要在螺纹配合面涂抹少量螺纹胶后重新安装，但螺纹胶用量必须严格控制，避免溢出污染测头内部电气触点。
四、校准规范与基准建立
1、测针校准的必要性。测针安装完成后必须进行校准，校准的本质是让测量软件建立"机械坐标"与"测针有效半径"之间的精确映射关系。未经校准的测针，测量软件无法准确计算测球中心位置，所有测量结果都会存在系统性偏差。校准精度直接决定后续测量精度，因此校准环节必须使用标准器并按照标准流程操作。

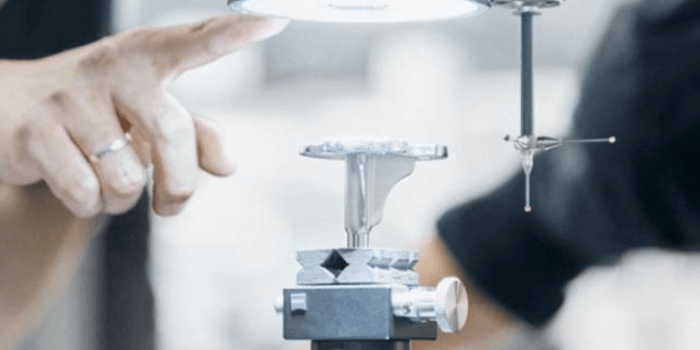

2、常用校准器与校准方法。标准器主要包括标准球和标准环规两类。标准球直径精度优于正负零点五微米，表面粗糙度优于零点零一微米，是测针直径和有效长度的标准校准基准。标准环规用于校准内孔测量时的等效直径，分为固定式和可调式两种，精度等级分为一级和二级，测量任务精度要求高于零点零三毫米时建议使用一级环规。
3、校准操作步骤。第一步将标准器固定在工作台中心位置，使用压板或专用夹具固定牢靠，避免校准过程中标准器出现位移。第二步在测量软件中选择"测针校准"功能，输入测针标称直径、测杆长度等基础参数。第三步在五个不同方向和三个不同高度位置手动触发标准球，测量软件自动计算测针等效直径和测杆弯曲量。一般要求测针等效直径与标称直径偏差小于正负零点零一毫米，测杆弯曲量小于正负零点零五毫米。
4、校准结果验证。校准完成后使用同一测针对标准器进行一次重复测量，测量结果与标称值的偏差应小于正负零点零零三毫米，连续测量十次的标准差应小于零点零零一米。如果验证结果不满足要求，需要检查测针安装是否到位、标准器是否干净、工作环境是否稳定，必要时重新更换测针并进行校准。
五、常见问题与维护保养
1、测针使用中的日常维护。每次测量前应检查测球表面是否有油污、灰尘、磕碰痕迹，使用气吹或无尘布清理测球表面。测量过程中应避免测针以高速撞击工件，触发速度应控制在每秒五十毫米以内，触发加速度不应超过重力加速度的十倍。测针触发后立即停止进给，避免测球在工件表面产生滑动磨损。
2、测针存储规范。暂时不用的测针应放入专用存储盒内，存储盒内衬采用防震泡棉或橡胶垫片，避免测针之间相互碰撞。存储环境温度应保持在十五至三十摄氏度，相对湿度百分之四十至六十，避免阳光直射和酸碱腐蚀气体。测针存储盒应放置在干燥柜或防潮柜中，长期不用时建议每隔三个月检查一次测球和测杆状态。
3、常见测量异常处理。测量数据跳动大的常见原因有三类：测针松动需要重新拧紧；测球表面有杂质需要清洁；测头触发机构疲劳需要送修。测量数值系统性偏大的常见原因有两类：测针校准数据未更新需要重新校准；测杆热膨胀需要在恒温环境下重新校准。测量结果出现局部畸变的常见原因是测杆弯曲，需要更换新测针并重新校准。
4、测针使用寿命管理。建立测针使用记录台账，记录每支测针的安装日期、使用时长、测量任务、触发次数、维修记录等信息。建议每三个月对使用中的测针进行一次重复性验证，使用标准球测量十次计算标准差，标准差超过零点零零一毫米的测针应降级使用或淘汰。红宝石测针累计使用五百小时后建议预防性更换，避免在测量任务关键节点出现测针故障。
以下是您可能还关注的问题与解答：
Q：三坐标测量机更换测针后是否需要重新校准？
A：必须重新校准。测针的几何参数发生变化后，测量软件内部的"测杆长度+测球半径"补偿模型会失效，所有测量结果都会出现系统性偏差。即使是同型号测针的更换，由于螺纹配合的微小差异和测杆安装位置的不同，也会引入零点零一毫米级别的安装误差，因此更换测针后必须按照标准流程重新校准。
Q：测针校准使用标准球还是标准环规？
A：取决于测量任务类型。标准球校准用于建立测针基础几何参数，适用于外尺寸测量、点位测量、平面测量等通用场景。标准环规校准用于内孔直径测量场景，可以直接验证测针在内孔测量方向的等效直径。建议同时配置标准球和标准环规，根据实际测量任务选择合适的校准基准器，特殊测量任务还可使用专用校准件。
Q：测针触发力度是否会影响测量精度？
A：会。测针触发力度过大会引起测头机械结构的弹性变形，触发力度过小则测针可能无法可靠触发或在振动环境下出现误触发。标准测针的触发力度一般为零点零三至零点一牛顿，具体数值以测头说明书为准。在测量过程中应保持稳定的进给速度和进给加速度，避免突然加速或减速造成触发力度波动。
Q：不同直径测球之间如何选择？
A：遵循"小特征用小球、大特征用大球"的基本原则。测球直径越小越能准确测量小孔、窄槽、尖角等细微特征，但测球直径越小越容易磨损和损坏。测球直径越大刚性越好、寿命越长、信号稳定性越高，但无法测量小于测球直径的细微特征。常见配置策略：测量零点五毫米以下特征使用零点三毫米测球，测量零点五至三毫米特征使用一毫米测球，测量三至十毫米特征使用三毫米测球，测量十毫米以上特征使用五毫米或八毫米测球。
规范的测针更换与校准流程是三坐标测量机保持长期测量精度的关键基础。从测针规格确认、工作环境准备、拆卸安装操作、校准验证到日常维护，每个环节的严谨程度都会直接影响最终测量数据的可靠性。在实际生产场景中，操作人员应建立标准化的作业指导书，将测针更换步骤细化为可执行的检查清单，配合测针使用台账和环境监控记录，形成完整的测量精度保障体系。同时，定期对测量结果进行不确定度分析，对测针状态进行预防性维护，能够有效降低测量异常的发生概率，为产品质量控制提供稳定可靠的测量数据支撑。
