孔加工是机械制造中占比极高的切削工序，据统计在金属切削加工总量中，钻孔及相关孔加工工序大约占到百分之三十到百分之四十。从一块毛坯料变成合格的零件，往往要经历钻孔、扩孔、铰孔、镗孔等多个步骤，每一步所用的刀具在结构、材料和切削参数上都不尽相同。很多工艺人员在面对一张零件图纸时，遇到的第一个问题就是：这个孔该用什么刀具来加工？这篇文章从孔加工刀具的分类体系入手，逐一介绍各类刀具的结构特征、适用工况和选型思路，帮助大家在实际生产中快速做出合理判断。
一、孔加工刀具的分类体系与基本认知
孔加工刀具从功能上可以分成四大类：在实体材料上加工新孔的刀具、对已有孔进行扩大的刀具、对孔壁进行精整加工的刀具、以及对孔口进行倒角和锪平面的刀具。每一类刀具的结构设计、切削刃几何参数和材料选用，都是围绕特定的加工需求展开的。
在实体材料上钻削新孔，最常用的就是麻花钻。麻花钻的切削部由两条螺旋槽和两条主切削刃构成，钻尖顶角常规设计为一百一十八度或一百三十五度，前者适合加工普通碳钢和铸铁，后者在加工不锈钢和硬质材料时切入更平稳。螺旋角一般在二十度到四十度之间，螺旋角越大排屑越顺畅，但钻芯变薄后刚性会下降。麻花钻的材料演变路径十分清晰：早期的普通高速钢钻头切削速度只能在每分钟十五到二十五米范围内使用，后来粉末冶金高速钢将切削速度提升到了每分钟二十五到四十米，而硬质合金整体钻头和可转位刀片钻头的出现，把切削速度推到了每分钟八十到两百米甚至更高。涂层技术的加持也起到了关键作用，氮化钛涂层呈金黄色、氮铝化钛涂层呈紫黑色、碳氮化钛涂层呈银灰色，不同类型的涂层在耐磨性、耐热性和抗粘结性上各有侧重。
二、麻花钻的结构类型与差异化应用
麻花钻虽然外形上看都是带螺旋槽的圆柱体，但细分下去结构变种相当丰富。标准麻花钻的钻芯厚度从钻尖向柄部方向逐渐加厚，锥度比例大约为千分之一点四到千分之二，这种设计兼顾了钻尖的锋利度和钻体的刚性。抛物线型麻花钻的螺旋槽截面更大、排屑空间更充足，螺旋角通常做到三十五度到四十度，适合加工铝合金、铜合金等长切屑材料，切削速度可以跑到每分钟一百米到两百米而不会堵屑。
台阶钻的切削刃呈阶梯状分布，一把刀具可以同时完成钻孔和孔口倒角或者一次钻出不同直径的台阶孔，省去了换刀时间，在批量加工法兰孔、沉头螺钉孔时效率优势明显。定心钻的钻尖角一般为九十度或一百二十度，长度短、刚性好，在正式钻孔前先用定心钻打出一个精确定位的锥形引导坑，可以有效防止麻花钻钻偏。定心钻打出的引导锥角最好比后续麻花钻的顶角略大几度，这样才能保证钻尖先接触引导坑的锥面而非刃带，避免切入时的侧向偏摆。整体硬质合金麻花钻则是精密钻孔的主力刀具，直径从零点一毫米到二十毫米都有覆盖，切削速度可以达到高速钢钻头的三到五倍，但硬质合金脆性大，对机床主轴跳动和装夹刚性要求较高，主轴径向跳动建议控制在零点零零五毫米以内，否则刃口容易崩缺。
三、深孔钻削刀具的类型与加工特性
当孔深与孔径之比超过五倍时，就进入了深孔加工的范畴，普通麻花钻在这个区域会遇到排屑困难、冷却不到位、钻偏易发等问题。深孔钻削刀具针对这些痛点做了专门设计，主要类型包括枪钻、内排屑深孔钻和套料钻。

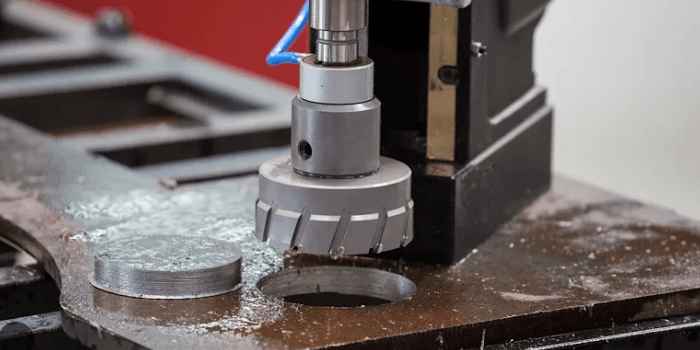

枪钻是深孔加工中应用历史悠久的单刃刀具，结构上由钻头、钻杆和钻柄三部分焊接而成，切削刃呈偏心布置，钻头圆周上有一到两块硬质合金导向块，利用已加工的孔壁进行自导向，保证了孔的直线度。枪钻的冷却液从钻杆内部高压输送，经钻头油孔喷射到切削区，再沿钻杆外壁的排屑槽带出切屑。枪钻加工直径范围一般在零点五毫米到五十毫米之间，孔深可达直径的二百五十倍以上，常用于模具顶针孔、液压阀体深油孔、枪管深孔等场景。内排屑深孔钻采用双管结构，切削液从外管与孔壁之间的环形间隙注入，切屑随切削液从钻杆内孔排出，排屑效率比枪钻更高，适合直径十六毫米以上的中大型深孔加工。套料钻则是在工件中心保留一根芯棒，仅将环形区域的材料切除，适合加工直径五十毫米以上的大孔，可以节省大量材料并获取芯棒作为后续零件坯料。
深孔加工的切削参数选择与浅孔差异较大。以枪钻加工合金钢为例，切削速度通常在每分钟四十米到八十米之间，进给量在零点零一毫米每转到零点零五毫米每转之间，冷却液压力需要根据孔径和孔深来设定，小直径深孔冷却液压力可能高达五兆帕到十五兆帕，才能保证足够的流速将切屑顺利冲出。加工过程中需要密切关注切屑形态，理想的切屑应该是短小的卷曲状，如果出现长条状或粉末状切屑，说明切削参数或冷却压力需要调整。
四、扩孔与铰孔刀具的精度控制
钻孔只是孔加工的粗加工阶段，对于有精度要求的孔，后续还需要扩孔和铰孔。扩孔钻的结构与麻花钻相似但刃数更多，通常为三刃或四刃，没有横刃、钻芯更厚、刚性更好。扩孔钻的作用是修正钻孔的偏心、提高孔的圆柱度和尺寸精度，为铰孔做准备。扩孔余量一般取孔径的百分之三到百分之五，单边留量在零点五毫米到两毫米之间。扩孔后的孔精度可以稳定达到九级到十一级公差等级，表面粗糙度在六点三微米到十二点五微米之间。
铰刀是孔精加工的主力刀具，铰削余量非常小，粗铰单边留量在零点一毫米到零点二毫米，精铰单边留量仅零点零五毫米到零点一毫米。铰刀的切削锥角根据加工方式不同有所区别，机用铰刀的切削锥角较大，通常在十五度到四十五度之间，手用铰刀的切削锥角较小，约为一度到三度，以获得更好的导向性。铰刀的齿数选择与孔径相关，直径十毫米以下的铰刀通常采用直槽四齿到六齿结构，直径十毫米到三十毫米的铰刀多用六齿到八齿，大直径铰刀可达十齿以上。螺旋槽铰刀由于切削平稳、排屑顺畅，在不锈钢和铝合金等韧性材料的精铰加工中表现优于直槽铰刀。铰削的切削速度远低于钻孔，高速钢铰刀切削速度一般控制在每分钟四米到十米，硬质合金铰刀在每分钟十米到二十米，进给量在零点一米到零点五毫米每转。铰孔后的精度可以达到七级到八级公差等级，表面粗糙度可达零点八微米到三点二微米，是仅次于磨削和珩磨的精密孔加工手段。
五、孔加工刀具的选型思路与常见误区
孔加工刀具的选型需要从工件材料、孔径尺寸、孔深、精度要求和批量大小五个维度综合考量。工件材料决定了刀具材质和涂层的选择方向。加工普通碳钢和低合金钢时，含钴高速钢钻头或氮化钛涂层硬质合金钻头即可胜任。加工不锈钢时由于材料导热性差、加工硬化倾向大，建议选用带内冷却孔的硬质合金钻头，配合高浓度切削液充分冷却，切削速度比加工碳钢降低百分之三十到五十。加工铝合金时排屑是第一考量，大螺旋角、抛光排屑槽的钻头可以避免铝屑堆积黏刀，切削速度可以大胆提升到每分钟一百五十米以上。
加工铸铁时由于切屑呈碎末状、切削力波动小，适合使用硬质合金钻头在每分钟八十米到一百二十米的切削速度下进行高效率加工，但铸铁中的硬质点和铸造表皮对刀具耐磨性要求较高，氮铝化钛涂层的抗高温氧化性能在这类工况下表现更为稳定。加工钛合金和高温合金时切削难度陡增，材料导热率只有钢的七分之一到十分之一，切削区温度很容易超过硬质合金的软化极限，需要大幅降低切削速度到每分钟二十米到四十米，采用高压内冷却强制降温，同时选择高刚性的短刃钻头减少让刀变形。
孔径精度要求也直接影响刀具路线。如果孔径公差在正负零点一毫米以内且表面粗糙度要求在三点二微米以下，仅凭麻花钻直接钻出通常难以稳定保证，需要增加扩孔或铰孔工序。对于大批量生产的高精度孔，可以采用钻铰复合刀具，前段钻孔、后段铰孔一序完成，既提高了效率又避免了换刀带来的定位偏差。加工小直径精密孔时，整体硬质合金钻头的刚性和精度优于可转位刀片钻头，但直径超过二十毫米以后，可转位刀片钻头的经济性优势就体现出来了——刀片磨损后只需更换刀片而无需报废整个钻头，单孔加工成本大幅降低。此外，机床主轴的内冷压力等级、刀具夹持方式（弹簧夹头、液压刀柄还是热装刀柄）以及切削液浓度和过滤精度，都是选型决策中不可遗漏的配套条件。
以下是您可能还关注的问题与解答：
Q：麻花钻钻孔时孔径偏大是什么原因？
A：钻孔孔径偏大的常见原因有几个。钻头两条主切削刃刃磨不对称，一边长一边短，切削时径向力不平衡，钻头会向切削刃较短的一侧偏移，导致孔径变大。这时需要重新刃磨钻尖，确保两刃长度差控制在零点零二毫米以内。主轴跳动超差也会造成孔径偏大，建议用千分表检查主轴径向跳动，加工中心一般要求控制在零点零零五毫米以内。还有钻头横刃修磨不当，切入时产生较大径向力造成偏移，适当修磨横刃减小横刃宽度可以改善这个问题。如果以上都排除了，检查一下钻套是否磨损过大或者工件是否装夹不牢。
Q：怎样判断钻头该刃磨还是该报废？
A：钻头切削刃的后刀面磨损带宽度是判断刃磨时机的核心指标。高速钢钻头加工钢件时，后刀面磨损带宽度达到零点三毫米到零点五毫米就应该刃磨，加工铸铁时放宽到零点五毫米到零点八毫米。硬质合金钻头由于材料脆性，磨损带宽度一般控制在零点二毫米到零点三毫米以内，超过这个范围刃口崩缺风险明显增大。刃磨次数也不是无限的，钻头刃磨后工作部分长度会逐次缩短，当钻头工作部分长度低于图纸标注长度的百分之六十时，或者钻芯厚度因反复刃磨减薄导致刚性不足时，就应该报废更换。
Q：铰孔时出现孔径缩小（缩孔）怎么办？
A：铰孔缩孔现象在加工薄壁零件和铝合金材料时尤其常见。原因是铰削过程中工件孔壁发生弹性变形，铰刀通过后孔壁回弹导致实际孔径小于铰刀直径。解决办法包括：选用直径略大的铰刀，增大量一般在零点零零五毫米到零点零二毫米之间，具体数值需要通过试切确定；适当提高切削速度减少切削力引起的弹性变形；检查铰刀刃带宽度，过宽的刃带会增加挤压和摩擦，刃带宽度建议控制在零点一毫米到零点二毫米。如果以上措施仍无法解决，可以改用浮动铰刀柄让铰刀自动跟随孔轴线，减少因机床主轴与工作台不垂直带来的径向力。
Q：可转位刀片钻头和整体硬质合金钻头怎么选？
A：这两类钻头的选择主要看孔径和批量。直径十二毫米到十六毫米以下的孔，整体硬质合金钻头是更可靠的选择，因为可转位刀片钻头在这个尺寸区间刀片太小、装夹不可靠。直径在十六毫米到四十毫米之间，两者重叠区间较大：如果批量大且孔径公差宽松（正负零点一毫米以上），可转位刀片钻头的单孔成本更有优势；如果精度要求高或者工件材料切削难度大，整体硬质合金钻头的刃口质量和刚性更值得信赖。直径超过四十毫米以后，可转位刀片钻头基本占据主导，整体硬质合金钻头在这个直径区间的制造成本和崩刃风险都不划算。另外，可转位刀片钻头需要主轴具备内冷功能，冷却液压力最好在零点七兆帕以上，这是选型时必须确认的机床条件。
孔加工虽然看起来只有"打孔"两个字，但真正深入进去，从麻花钻的刃磨角度到铰刀的留量控制，从枪钻的冷却压力到钻铰复合刀具的精度匹配，每一个环节都考验着工艺人员的知识储备和实践经验。面对一张图纸上的孔，把材料特性、精度等级、批量规模和设备条件串起来做系统性判断，比死记硬背某个刀具品牌或某个参数数值更有意义。刀具本身在不断进步，材料体系和涂层技术也在持续迭代，保持对行业前沿的关注和对现场问题的不懈总结，才是做好孔加工选型的根本方法。
