测高仪是精密测量领域中用于高度尺寸和几何误差检测的专用设备，在机械加工和制造业中的使用频率仅次于卡尺和千分尺。现代测高仪已经超越了单纯的高度测量功能，集成了孔径测量、间距测量、垂直度检测和数据统计分析等多种能力。本文围绕测高仪的核心技术特点，解析其高精度测量功能以及在工业现场的应用优势。
一、测高仪的基本结构与测量原理

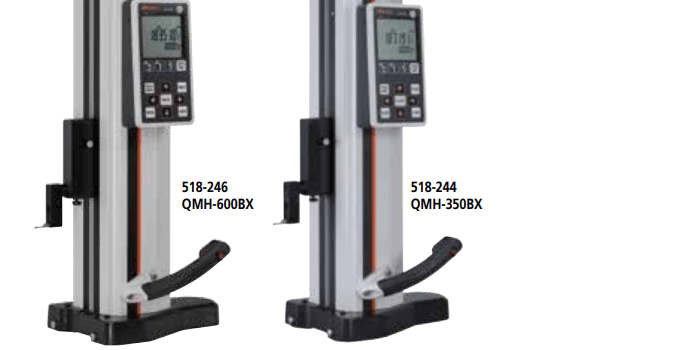

1、测高仪主要由立柱、气浮底座、测量滑架、测头和数显控制系统组成。立柱作为垂直方向的精密导轨，引导测量滑架上下移动。气浮底座通过压缩空气在底座底面与测量平台之间形成均匀气膜，使测高仪在平台面上可以轻松移动而不损伤平台表面。测头安装在测量滑架前端，触碰工件时产生触发信号，系统记录当前高度位置的坐标数据。
2、测高仪的测量原理基于增量式光栅尺或绝对式光栅尺。光栅尺安装在立柱内部，测量滑架移动时读数头读取光栅尺上的刻线信号，换算为位移量。增量式光栅尺通过计算从参考零点开始的脉冲数确定位置，每次开机需要先寻零。绝对式光栅尺则可以直接读取当前位置的绝对坐标值，开机无需归零操作，适合频繁开关机和断电后需要立即测量的使用场景。
3、测高仪的测量精度主要取决于光栅尺的分辨率、立柱导轨的直线度和测头的重复性。工业级测高仪的分辨率一般为零点一或零点五微米，最大允许误差从几个微米到十几微米不等。立柱导轨使用高精度滚动轴承导向或空气轴承导向，保证测量滑架在上下移动过程中的直线度和运动平稳性。测头的触发力通常在零点二到零点四牛顿之间，较小的触发力有利于测量薄壁和软质工件。
二、测高仪的高精度测量功能详解
1、高度测量是测高仪最基础的功能。测量时将工件放置在测量平台上，测头触碰工件上表面，系统记录高度值。现代测高仪支持单点测量、多点测量和连续扫描测量三种模式。单点测量适用于简单的台阶高度测量，多点测量适用于平面度和跳动量的检测，连续扫描测量则通过测头沿工件表面匀速划过采集连续轮廓数据，适合测量曲面轮廓和复杂形状工件。
2、孔径和轴径测量是测高仪的重要扩展功能。通过专用测头附件，测高仪可以测量孔的直径、孔的中心高度和孔与孔之间的中心距。测量孔径时测头沿孔壁在两个或多个直径方向上触碰内壁，软件根据触碰点坐标计算出孔径值和圆度误差。孔中心距的测量精度主要取决于孔径测量的重复性，一般可达到两到三微米以内。
3、几何误差检测功能包括平行度、垂直度和平面度的测量。垂直度测量使用测高仪配合专用直角座完成，将直角座靠在工件侧面，测头沿垂直方向测量直角座面与工件基准面的偏差。平行度测量时测高仪在工件表面多个点位采集高度数据，通过软件计算出平行度误差值。平面度测量则需要按一定网格密度在工件表面采集多个高度点，系统对采集数据进行分析后生成平面度报告。
三、数据管理与统计分析能力

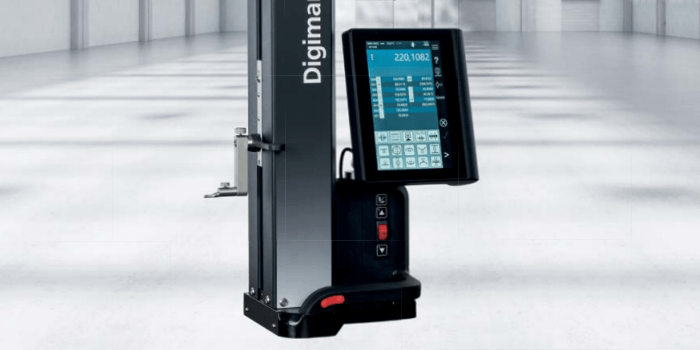

1、现代测高仪内置数据处理单元，测量完成后可以直接在设备上查看测量结果、公差判定和统计值。设备显示屏实时显示当前测量的尺寸数值，操作人员可以设定名义值和上下公差，测量结果自动以合格或超差的形式直观显示。这种即时反馈能力在生产现场的在线检测中具有明显的效率优势，一般不需要等待计算机端输出报告。
2、批量测量模式下的统计分析功能是测高仪的重要特点。测高仪可以存储多达数百组测量数据，设备自动计算测量批次的平均值、标准偏差、最大值和最小值等统计参数。部分测高仪还能生成简单的统计过程控制图表，帮助操作人员直观了解批次质量的变化趋势。这一功能对于批量零件的抽检和过程控制非常实用，减少了数据手工记录和计算的繁琐工作。
3、数据输出与追溯能力也是测高仪的标配功能。测量数据可以通过通讯接口传输到计算机上的质量管理系统或统计分析软件中。常见的数据输出格式包括文本数据和电子表格格式。对于需要质量追溯的客户订单，测高仪的数据输出功能可以与产品条码系统配合，实现每一件产品的测量数据与产品编号一一对应保存。
四、测高仪在不同工业场景中的优势
1、在批量机械加工的生产现场，测高仪最大的优势是操作简便和测量速度快。操作人员将工件放在测量平台上后，只需下拉测头触碰几个测量点即可在十几秒内完成高度、孔径和平行度的测量。相比于使用高度尺配合百分表的传统方式，测高仪的测量效率提高了三到五倍，而且无需人工读数避免了视觉误差。
2、在三坐标测量资源紧张的中小型企业，测高仪可以作为三坐标测量的有效补充。对于以高度尺寸和平行度检测为主的零件，使用三坐标测量需要编程和较长测量时间，而测高仪可以在两到三分钟内完成同等精度的检测。测高仪占用空间小、对环境温度的要求低于三坐标测量机，布置在生产线旁边使用可以提高检测响应速度。
3、在模具和精密零件加工行业，测高仪用于半精加工后的工件在线检测具有独特优势。模具加工中经常需要在机床加工到一半时取出工件检测关键尺寸，确认后再回机床继续加工。测高仪的快速测量能力使这一过程缩短到几分钟内完成，而且不涉及送检计量室的时间周期，有效减少了机床等待时间。
五、选型要点与使用注意事项
1、选型时首先关注的是测量范围和精度等级。测量范围应根据企业常见零件的最大高度尺寸确定，一般预留百分之二十的余量。精度等级的选择以被测零件的最高公差要求为依据，测高仪的最大允许误差不应大于被测尺寸公差的五分之一到三分之一。对于普通机械加工件选用三到五微米精度等级的测高仪即可满足需求，精密模具行业建议选用一到两微米精度等级的设备。

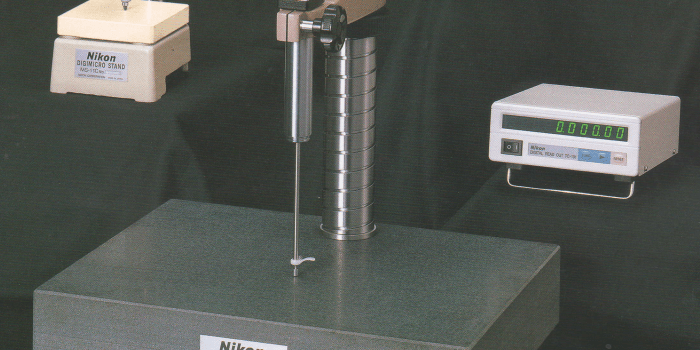

2、测量平台的质量同样影响测高仪的测量效果。测量平台应选用高精度大理石平台，平面度达到零级或一级标准。平台尺寸应大于测高仪底座的移动范围，确保测高仪在平台上自由移动时底座始终不超出平台边缘。平台应放置在稳固的台架上，避免因台架晃动引入额外的测量误差。
3、日常使用中的维护保养应注意以下几个要点。气浮底座的供气压力应稳定在设备要求的范围内，供气不足时气浮效果变差，移动阻力增大。光栅尺和立柱导轨的清洁状态直接影响测量精度，每周使用无尘布清洁立柱表面，防止切屑粉末堆积后划伤导轨面。测头使用一段时间后应进行精度校验，使用标准量块或标准环规验证测高仪的示值误差是否在允许范围内。
以下是您可能还关注的问题与解答：
Q：测高仪和气动高度规的主要区别是什么？
A：测高仪和气动高度规在测量原理和精度上存在明显区别。测高仪采用光栅尺位移测量，精度高、功能丰富，适合复杂尺寸的精密测量。气动高度规则利用气体流量与间隙的关系进行测量，结构简单、操作速度更快，适合大批量单一尺寸的现场快速检测。气动高度规的测头需要与被测特征匹配，通用性不如测高仪广泛。
Q：测高仪能否代替三坐标测量机使用？
A：不能完全替代。测高仪主要用于高度尺寸、孔径、孔距和简单几何误差的测量，对于复杂空间位置的尺寸测量无能为力。三坐标测量机可以测量任意空间方向上的尺寸和位置关系，适用范围更广。在企业测量资源配置中，测高仪适合放在生产线上作为快速检测工具，三坐标测量机则用于精密测量室中的复杂零件检测和首件全尺寸验证。
Q：测高仪的测量数据如何保证与三坐标测量结果一致？
A：保证两种设备测量结果一致的关键是建立统一的量值溯源体系。测高仪和三坐标测量机应定期使用经计量检定的相同量块或标准件进行校准。当两种设备的测量结果出现偏差时，应同时用同一标准量块进行比对，确认偏差是由设备差异引起还是由测量方法差异引起。此外两种设备的测量基准应尽量统一，在使用环境温度接近条件下进行测量，有利于缩小结果偏差。
Q：测高仪使用时为什么需要开机预热？
A：测高仪开机后需要预热的主要原因是光栅尺和电子元器件在达到热平衡之前示值会随着温度变化漂移。光栅尺的热膨胀系数虽然经过匹配优化，但温度变化仍会引起零点几微米到几微米的示值变化。建议测高仪开机后预热十到十五分钟，待设备内部温度稳定后再进行精确测量。如果设备长时间关断电源存放，预热时间应适当延长。
测高仪之所以在工业测量领域保持广泛的应用，得益于其高精度测量能力、操作便捷性、数据管理功能和灵活的场景适应性。从单件精密尺寸检测到批量统计分析，从生产线旁的快速响应到质量追溯的数据输出，测高仪以相对合理的设备投入提供了接近计量室水平的测量能力。了解测高仪的这些特点，有助于企业在不同检测需求中合理选用和充分发挥设备的价值。
