三坐标测量机在工业精密检测中广泛用于位置度等形位公差的评定，其测量结果的可靠性直接关系到产品质量判定。依据国际标准ISO 10360系列及中国计量检定规程JJF 1064，三坐标位置度测量并非存在单一固定“误差值”，而是受设备性能指标、环境条件、操作规范等多重因素综合影响。本文将系统解析位置度测量的误差范围界定方法及核心影响因素，为技术人员提供科学评估依据。
一、位置度测量误差的标准化表征
1、三坐标测量机的位置度测量精度并非由单一参数定义，而是通过最大允许示值误差（MPEE）与最大允许探测误差（MPEP）共同约束。根据ISO 10360-2标准，MPEE表征长度测量的最大偏差，典型表达式为MPEE = (1.8 + L/400) μm（L为被测长度，单位mm），适用于常规桥式机型；高精度机型可达(0.8 + L/600) μm。
2、MPEP则反映测头系统对标准球的重复探测能力，通过25点法测量直径25mm或50mm的标准球，计算所有测点半径极差。行业常见MPEP值为1.5～2.5μm，高端设备可控制在1.0μm以内。该指标直接影响位置度等几何公差的评定稳定性。
3、位置度作为复合形位公差，其测量不确定度需综合考虑坐标系建立误差、基准拟合偏差及探测点分布密度。实际应用中，位置度测量总误差通常为MPEE与MPEP的合成结果，按误差传递理论估算，一般不超过3～5μm（针对中小型工件在理想环境下）。

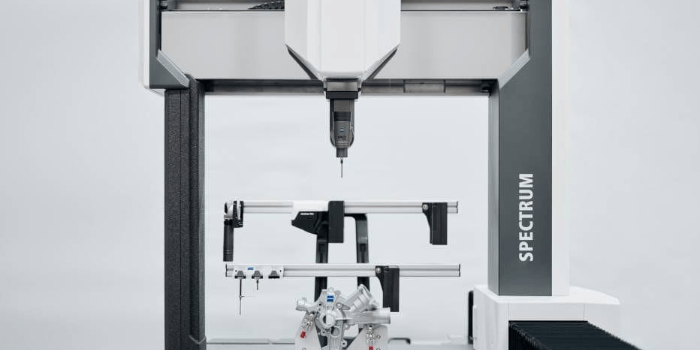

二、设备本体几何误差的影响
1、三坐标测量机存在21项基本几何误差，包括X、Y、Z三轴各1项位置度误差、2项直线度误差、3项角摆误差，以及三轴间3项垂直度误差。这些误差源于导轨制造与装配偏差，在全行程内累积，导致空间坐标失真。
2、例如，Z轴对XY平面的垂直度超差0.005mm/m，在800mm高度处将引入约4μm的位置偏移，直接影响孔系位置度评价。现代高精度CMM普遍采用激光干涉仪进行21项误差补偿，补偿后残余误差可控制在标称MPEE范围内。
3、测头系统刚性不足或测针过长亦会放大几何误差。测针长度每增加50mm，弯曲变形量约增加0.5～1.0μm（以Φ2mm红宝石测针为例），建议遵循“短而粗”原则选型，并定期校验测针有效直径。
三、环境温度波动与材料热膨胀
1、温度是影响三坐标测量精度的关键外部因素。根据GB/T 16857.2规定，标准测量环境温度为20±1℃，温度梯度≤0.5℃/h，空间温差≤1℃/m。超出此范围将引发显著热变形误差。
2、以钢制工件（线膨胀系数α≈11.5×10⁻⁶/℃）为例，若环境温度偏离20℃达3℃，100mm尺寸将产生约3.45μm的热胀缩。若CMM本体（花岗岩或陶瓷材质）与工件温差未平衡，还将叠加坐标系漂移误差。
3、高精度测量需启用温度补偿功能：通过多点温度传感器实时采集CMM结构与工件温度，结合材料膨胀系数自动修正坐标值。部分先进机型配备主动恒温系统，将整机温控精度提升至±0.1℃。

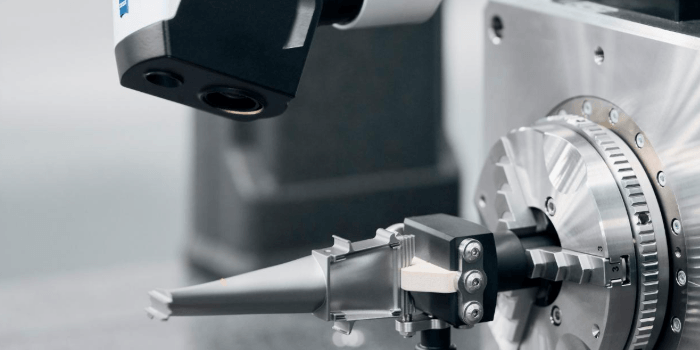

四、测头校准与探测策略
1、测头校准是确保位置度测量准确的前提。每次更换测针、调整测座角度或经历剧烈温变后，必须使用经检定的标准球重新校准。校准点数建议不少于9点（触发式）或沿螺旋路径扫描（扫描式），以充分拟合测针有效直径与球心位置。
2、探测力控制不当会引入弹性变形误差。典型触发式测头测量力为0.1～0.3N，过高会导致软质工件（如铝合金）局部压陷。应根据工件材质选择合适测力档位，并采用预触测模式消除余隙影响。
3、位置度测量需合理规划探测点分布。对于圆柱特征，至少采集6个截面、每截面8点以上数据；基准要素应优先选用高精度表面并增加采样密度。软件算法（如最小二乘法、最小区域法）的选择也会影响最终评定结果。
五、工件装夹与基准建立
1、装夹变形是现场常见误差源。薄壁件或细长轴类零件若夹紧力过大，会产生微米级弹性变形，导致位置度超差。应采用柔性支撑、真空吸附或低应力夹具，确保工件处于自由状态下的自然形貌。
2、基准体系建立错误将直接导致位置度计算失效。必须严格遵循图纸标注的基准顺序（如A-B-C），先精确定义第一基准平面，再约束第二、第三基准。基准要素自身精度应优于被测要求至少一个等级。
3、表面粗糙度与清洁度亦不可忽视。Ra值大于1.6μm的表面会增加探测点离散性；油污、切屑残留可能导致测头误触发。测量前应彻底清洁工件，并对高粗糙度表面采用多点平均策略降低随机误差。
以下是您可能还关注的问题与解答：
Q：三坐标位置度测量能否达到±1μm精度？
A：在理想条件下（如恒温实验室、高精度CMM、刚性工件、优化探测策略），部分高端设备可实现位置度测量不确定度优于2μm，但±1μm属于极限能力，需严格控制所有误差源，并通过GUM方法评定完整不确定度报告。
Q：MPEP与位置度误差有何关联？
A：MPEP反映测头系统单点重复性，位置度涉及多点空间关系拟合。MPEP过大将导致基准要素拟合偏差增大，进而放大位置度计算误差。通常要求MPEP ≤ 被测位置度公差的1/10，以保证测量系统能力指数满足Cgk≥1.33。
Q：如何验证三坐标位置度测量结果的可靠性？
A：可采用已知位置度误差的标准器（如孔距标准块、位置度量规）进行期间核查；或通过重复性与再现性（GR&R）分析，评估测量系统变异占公差带比例是否小于30%。
Q：软件算法对位置度结果影响大吗？
A：影响显著。不同拟合算法（如最小二乘法偏向整体最优，最小区域法符合包容原则）可能导致结果差异达1～3μm。应依据产品功能要求及行业惯例（如ASME Y14.5或GB/T 1182）选择合规算法，并在程序中固化以确保一致性。
三坐标位置度测量误差是设备、环境、操作与工件四维因素耦合作用的结果。技术人员应超越对单一“误差数值”的执念，转而构建系统化误差控制体系：从设备验收时的MPEE/MPEP验证，到日常温控、测头校准、装夹优化及算法合规，每一环节都关乎最终数据的工程价值。唯有如此，方能在智能制造质量闭环中发挥三坐标测量的核心作用。
