三坐标测量仪作为工业制造领域中高精度几何量检测的核心设备，其测量结果的可靠性直接关系到产品质量控制水平。判断一台三坐标测量仪是否具备稳定、可信的测量能力，不能仅凭单一指标或主观感受，而需结合国际通用标准、设备自身结构特性以及实际使用环境进行系统性评估。影响三坐标测量精度的因素贯穿于硬件本体、测头系统、环境条件及操作规范等多个维度，只有全面理解这些关键要素，才能科学判断并有效保障测量结果的准确性。
一、三坐标测量仪精度的判断依据
1、判断三坐标测量仪精度的核心依据是遵循国际标准ISO 10360系列，该标准已被中国国家标准GB/T 16857等同采用。其中，ISO 10360-2规定了接触式三坐标测量机在长度测量方面的最大允许示值误差（MPEE），通常以公式形式表示，例如“1.8 + L/300 微米”，其中L为测量长度（单位：毫米）。该数值越小，代表设备在长距离测量中的稳定性越好。
2、除长度误差外，ISO 10360-5专门针对测头系统的性能进行规范，定义了探测误差（MPEP）和重复性指标。探测误差反映测头在不同方向接触标准球时所得球心坐标的最大偏差，一般要求不超过几微米；重复性则体现多次测量同一位置的离散程度，是衡量设备稳定性的关键参数。
3、实际验收过程中，通常采用标准量块、步距规或高精度标准球作为基准工具，在受控环境下执行多点、多向测量，通过软件分析实测数据与理论值的偏差，从而综合判定整机是否满足标称精度等级。用户不应仅关注样本首页标注的理论精度，而应结合具体应用场景验证其实际表现。
二、主机结构与材料对精度的影响

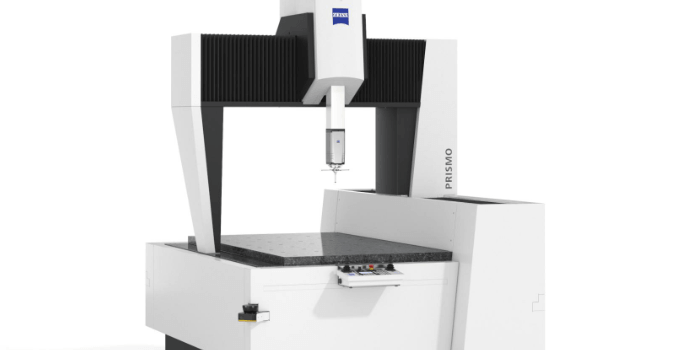

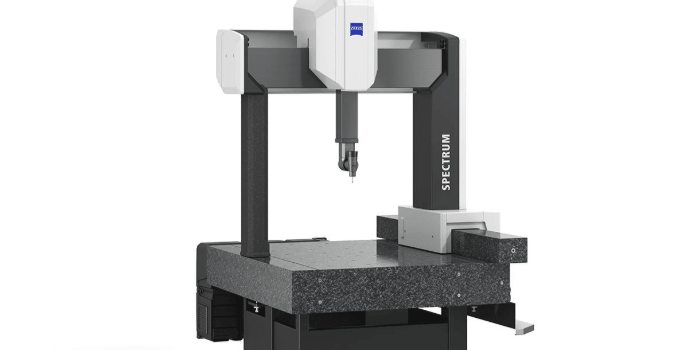

1、三坐标测量仪的主机框架结构形式直接影响其刚性和热稳定性。常见的结构包括移动桥式、固定桥式、龙门式和悬臂式。其中，移动桥式结构因运动部件质量分布合理、动态响应平稳，广泛应用于中高精度设备；龙门式结构适用于大型工件测量，具备优异的抗变形能力；而悬臂式结构虽便于上下料，但在长行程下易产生挠曲，影响精度保持性。
2、制造材料的选择至关重要。高精度机型普遍采用花岗岩作为工作台和导轨基座，因其具有低热膨胀系数（约8×10⁻⁶/℃）、高刚度和良好的阻尼特性，能有效抑制温度变化引起的形变和外部振动干扰。部分高端设备还采用陶瓷或碳纤维复合材料制造横梁，进一步提升轻量化与热稳定性。
3、导轨系统的设计也决定运动精度。空气轴承导轨凭借无摩擦、无磨损特性，可实现纳米级运动平稳性，但对压缩空气质量要求严格；机械滚柱导轨虽成本较低，但在长期使用后可能出现间隙，需定期维护校准。无论何种结构，整机装配精度、光栅尺安装直线度及各轴垂直度均需控制在微米级范围内。
三、测头系统对测量精度的关键作用

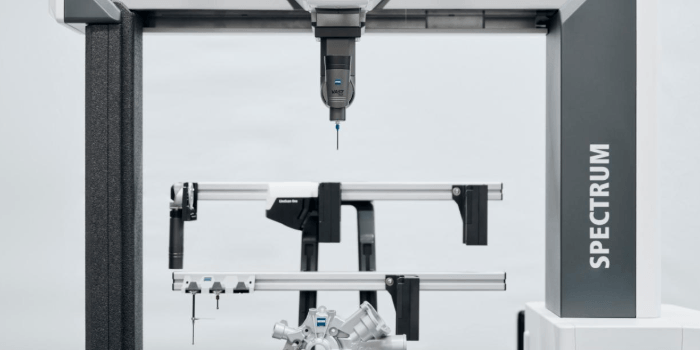

1、测头系统是三坐标测量仪与被测工件之间的“感知接口”，其性能直接决定数据采集的准确性。接触式测头通过宝石球触碰工件表面触发信号，软件据此计算空间坐标。若测针存在磨损、松动或校准偏差，将导致系统性补偿误差，使所有测量结果偏离真实值。
2、测针的材质、长度与直径选择需匹配测量任务。常用测针材料包括不锈钢、碳化钨和陶瓷，其中碳化钨硬度高、耐磨性好，适用于高频次测量；测针越长，刚性越差，易在接触时发生弹性变形，引入“余弦误差”；测球直径过小虽可探测细小特征，但对表面粗糙度更敏感，可能增大随机误差。
3、测头校准是每次更换测针或长时间运行后的必要步骤。校准过程通常使用已知直径的标准球，通过多点采样（建议不少于9点）拟合球心，软件自动计算测针有效长度与球径，并生成补偿文件。若校准不充分或标准球污染，将直接影响后续所有测量的基准准确性，因此必须确保校准环境清洁、操作规范。
四、环境因素对精度的综合影响
1、温度是影响三坐标测量精度的首要环境变量。根据ISO标准，测量应在20℃±1℃的恒温环境中进行。当环境温度偏离标准值时，主机结构与被测工件因材料热膨胀系数不同而产生相对尺寸变化。例如，钢制工件的热膨胀系数约为11.5×10⁻⁶/℃，若温差达2℃，1米长度将产生约23微米的误差，远超设备本身精度。
2、湿度控制同样不可忽视。湿度过高（>60%）易导致金属部件锈蚀，尤其影响精密导轨和气浮轴承；湿度过低（<40%）则易产生静电，吸附粉尘至测头或工件表面，干扰接触信号。理想相对湿度范围为45%–55%，并需配合空气净化系统减少颗粒物污染。
3、振动与气源质量亦为关键因素。地面振动会破坏测量过程中的静态平衡，导致坐标漂移。设备应安装在独立防振基础上，并远离冲压、锻造等强振动源。对于采用气浮导轨的机型，压缩空气需经三级过滤，确保压力稳定（通常0.5–0.7兆帕）、露点低于-20℃且无油无尘，否则可能堵塞气孔或造成导轨接触摩擦。
五、操作规范与工件状态对结果的影响
1、操作人员的技术水平与规范意识直接影响测量结果。包括正确装夹工件以避免应力变形、合理规划测点路径以减少动态误差、选择合适的测力与采样密度等。例如，薄壁件若夹紧力过大，会产生弹性变形，导致轮廓测量失真；高速扫描模式虽提升效率，但可能因惯性滞后降低精度。
2、被测工件的状态同样重要。表面清洁度不足（如油污、切屑残留）会阻碍测球准确接触；表面粗糙度过高则导致单点重复性差；复杂曲面若未进行足够密度的采样，拟合算法可能无法还原真实几何特征。建议测量前对工件进行清洗、干燥，并根据公差要求设定合理的采样策略。
3、定期维护与期间核查是保障长期精度的基础。除年度第三方计量检定外，企业应建立日常点检制度，包括检查气压、清洁导轨、验证标准球重复性等。一旦发现测量结果异常，应优先排查测头校准、环境参数和工件装夹等可快速验证的环节，而非直接归咎于设备故障。
以下是您可能还关注的问题与解答：
Q：三坐标测量仪的精度等级如何划分？
A：目前尚无强制统一的国家分级标准，但行业普遍按单轴示值误差在1米行程内的大小分为高、中、低三档：高精度级误差小于5微米，中等精度级为5–15微米，低精度级大于15微米。具体应以设备符合的ISO 10360标准条款为准。
Q：为什么新校准后的三坐标仍出现测量偏差？
A：可能原因包括：测头校准不完整（如仅校准主测针未校准组合测针）、标准球污染或松动、环境温度未稳定、工件未恒温处理、装夹变形或软件补偿参数未更新。需系统排查各环节，而非仅依赖设备出厂精度。
Q：非接触式测头是否比接触式更精准？
A：并非绝对。光学或激光测头适用于软质、易损或复杂曲面工件，避免接触变形，但其精度受表面反射率、透明度及环境光干扰较大。接触式测头在金属等常规材料上通常具备更高重复性和稳定性。选择应基于工件特性与测量需求，而非单纯追求“非接触”。
Q：如何判断三坐标测量结果是否可信？
A：可通过重复测量同一特征观察数据离散度、使用已知尺寸的标准器进行比对、交叉验证不同测针或测量路径的结果一致性等方式评估。若多次测量结果稳定且与标准值偏差在设备MPE范围内，则可认为结果可信。
三坐标测量仪的精度并非单一硬件参数所能完全代表，而是设备设计、环境控制、操作规范与维护体系共同作用的结果。只有在理解各项影响因素的基础上，科学判断并优化使用条件，才能充分发挥其高精度测量潜能，为工业制造提供可靠的质量保障。
