在工业制造、机械加工及质量检测环节中，精密测量工具是确保产品尺寸精度、几何公差和装配匹配性的关键保障。随着制造业对公差控制要求日益严格，从微米级到亚微米级的尺寸验证需求持续增长，各类高精度量具与量仪成为车间、实验室乃至自动化产线不可或缺的基础设备。将系统梳理工业领域常见的精密测量工具种类，结合其工作原理、典型技术参数、适用工况及行业标准，帮助技术人员合理选型与规范使用。
一、游标卡尺：通用型基础测量利器

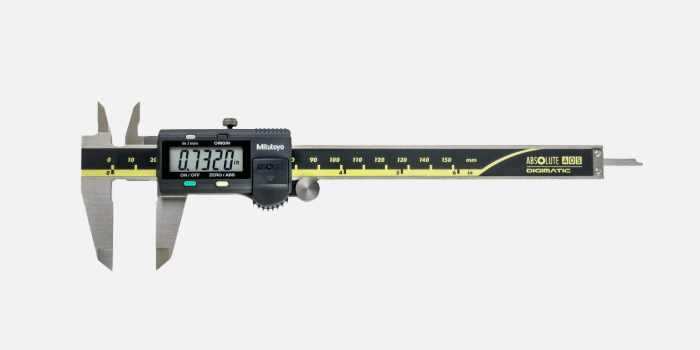

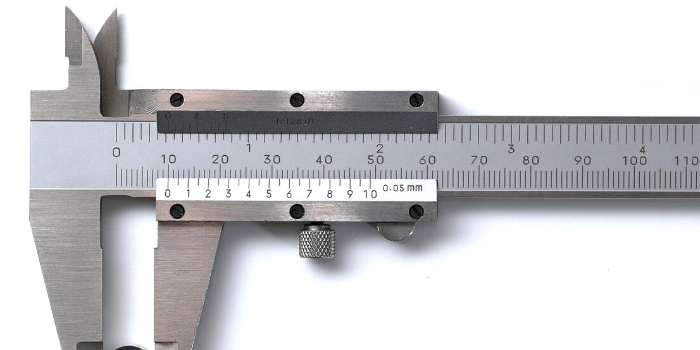

1、游标卡尺属于通用长度量具，结构包含主尺、游标尺、外量爪、内量爪及深度杆，可一次性完成外径、内径、台阶高度与孔深等多维度测量。按读数方式分为机械游标式、带表式与数显式三类，其中数显卡尺因操作便捷、读数直观，在现代工厂应用比例逐年提升。
2、常见规格覆盖0-150mm、0-200mm、0-300mm至0-1000mm量程，分度值通常为0.02mm（50分度）或0.05mm（20分度），符合国家标准GB/T 21388《游标、带表和数显卡尺》要求。对于IT7～IT9级精度零件的现场快速检验，游标卡尺具备良好的经济性与实用性。
3、使用时需注意测量面清洁、施力均匀，避免因过压导致量爪变形；测量圆柱体外径应确保两量爪连线垂直于轴线，并在多个截面取最小值作为真实直径。在汽车零部件、模具修配及机加工车间，游标卡尺仍是日常巡检与首件确认的首选工具。
二、外径千分尺：微米级外尺寸测量核心
1、外径千分尺基于螺旋测微原理，通过测微螺杆（螺距0.5mm）与微分筒（50等分刻度）配合，实现0.01mm分度值，部分高精度型号可达0.001mm分辨率。其U型框架结构提供稳定支撑，硬质合金测量面耐磨抗损，适用于轴类、套筒、轴承外圈等回转体零件的精确外径检测。
2、标准系列按量程分段设计，如0-25mm、25-50mm、50-75mm等，每段需配套相应校对量杆进行零位校准。依据GB/T 1216《外径千分尺》标准，其示值误差在25mm量程内不超过±2μm，50mm内不超过±3μm，满足IT5～IT6级精密零件的计量要求。
3、操作时须使用棘轮测力装置，确保测量力恒定（通常为5～10N），防止人为施力差异引入误差。在航空发动机叶片根部、精密轴承滚道及液压阀芯等关键部件生产中，千分尺是过程控制与终检环节的核心量具。
三、内径百分表与内径千分尺：孔径测量专业方案
1、内径百分表属比较测量仪器，由表头（分度值0.01mm）、测量杆及可换接杆组成，通过预设标准环规调零后，插入被测孔内摆动找最小值，反映实际孔径偏差。适用于Φ6mm以上通孔、盲孔的快速批量检测，尤其在缸体、壳体类零件产线广泛应用。
2、内径千分尺则分为单杆式与接杆式，后者通过组合不同长度测杆扩展量程（如50-1000mm），利用螺旋副直接读取绝对尺寸。三点式内径千分尺（三爪结构）具备自动定心功能，可直接测得真直径，精度达±0.004mm，符合GB/T 6314标准，常用于高精度轴承座孔、齿轮内孔的终检。
3、两类工具均对操作手法敏感：内径百分表需保证测头垂直于孔轴线且摆动充分；内径千分尺组装后应校验总长并考虑接杆自重挠度补偿。在新能源电机定子内孔、变速箱壳体同轴度关联孔系等场景，二者常配合使用以兼顾效率与精度。
四、高度规：垂直方向精密定位与划线
1、高度规主要用于测量工件高度、台阶差、平面度及划线定位，分为游标式、带表式与数显式。其基座经精密研磨，平面度误差≤2μm，立柱垂直度≤5μm/m，确保测量基准稳定可靠。数显高度规分辨率可达0.001mm，部分高端机型集成电动驱动与数据输出接口。
2、典型量程包括0-300mm、0-500mm、0-1000mm，符合GB/T 25487《游标、带表和数显高度卡尺》标准。在配合块规使用时，可实现相对测量模式，提升重复性精度。硬质合金划线针兼具耐磨性与尖锐度，适用于铸铁、钢件等材料表面标记。
3、应用场景涵盖模具型腔深度检测、PCB板元件高度筛查、机加件Z向尺寸链验证等。在自动化检测站中，电动高度规常与气浮平台联用，实现非接触预定位后的接触式精测，兼顾节拍与准确性。
五、三坐标测量机：复杂几何形位公差综合解决方案

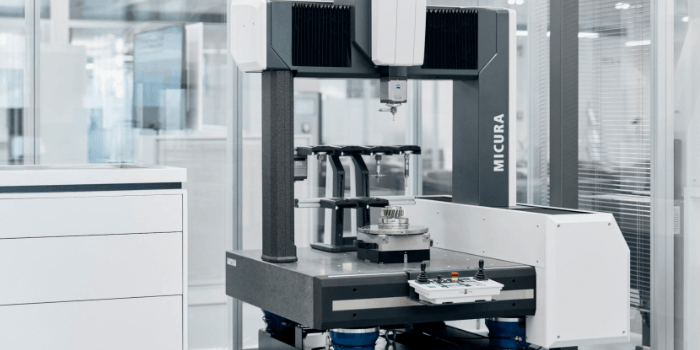

1、三坐标测量机（CMM）通过三维正交运动平台搭载触发式或扫描式测头，采集空间点云数据，经软件拟合计算出尺寸、位置度、轮廓度、圆柱度等形位公差。其测量范围从桌面型300×200×200mm至龙门式3000×2000×1500mm，满足从小型电子元件到大型航空结构件的全尺寸覆盖。
2、精度指标以最大允许示值误差MPEE表示，如1.1+L/400μm（L为被测长度，单位mm），高端机型可达0.5+L/1000μm。工作环境需控温（20±1℃）、控湿（40%~60%RH）并隔离振动，符合ISO 10360系列国际标准及JJF 1064国家计量技术规范。
3、广泛应用于汽车白车身焊装夹具验证、涡轮叶片气动型面逆向、医疗器械植入体曲面匹配等高复杂度场景。随着自动化与智能化升级，CMM已集成机器人上下料、激光扫描头及SPC实时分析模块，成为智能制造质量闭环的核心节点。
以下是您可能还关注的问题与解答：
Q：游标卡尺与千分尺在精度上有何本质区别？
A：游标卡尺依赖人眼对齐游标刻度，受视差与经验影响，常规分度值为0.02mm；千分尺通过螺旋放大机制，机械结构刚性更高，分度值可达0.01mm甚至0.001mm，重复性与稳定性优于卡尺，适用于更高精度等级的测量任务。
Q：内径百分表为何需要先用环规校零？
A：内径百分表本身仅显示相对于设定基准的偏差值，不具备绝对尺寸读数功能。通过标准环规（已知精确内径）调零，可将测量系统基准与理论尺寸对齐，后续读数即为被测孔的实际偏差，实现高灵敏度比较测量。
Q：高度规能否替代三坐标测量机进行复杂曲面检测？
A：高度规仅能沿单一Z轴方向测量，无法获取X-Y平面内的连续轮廓数据，因此不适用于自由曲面、空间曲线或复合形位公差的评价。三坐标测量机凭借三维采样能力，是复杂几何特征检测的不可替代工具。
Q：精密测量工具是否需要定期检定？周期如何确定？
A：根据《中华人民共和国计量法》及JJF系列计量技术规范，用于质量判定的精密量具必须纳入周期检定管理。一般建议：千分尺、百分表每6个月送计量机构检定；游标卡尺、高度规每12个月检定；三坐标测量机每年进行一次全面校准，具体周期可根据使用频率、环境条件及企业质量体系要求调整。
工业精密测量工具的科学选用与规范操作，直接关系到产品质量一致性与工艺过程可控性。技术人员应结合被测对象的几何特征、公差等级、批量规模及成本预算，合理配置量具层级，同时强化日常维护与周期溯源，确保测量系统长期处于受控状态。
