DAHLIH_大立动柱型立式综合加工中心 DMV-20
品牌:DAHLIH(大立)
型号:G5E1D3C72623D0
¥待询价(提交订单10分钟内获取专属报价单)

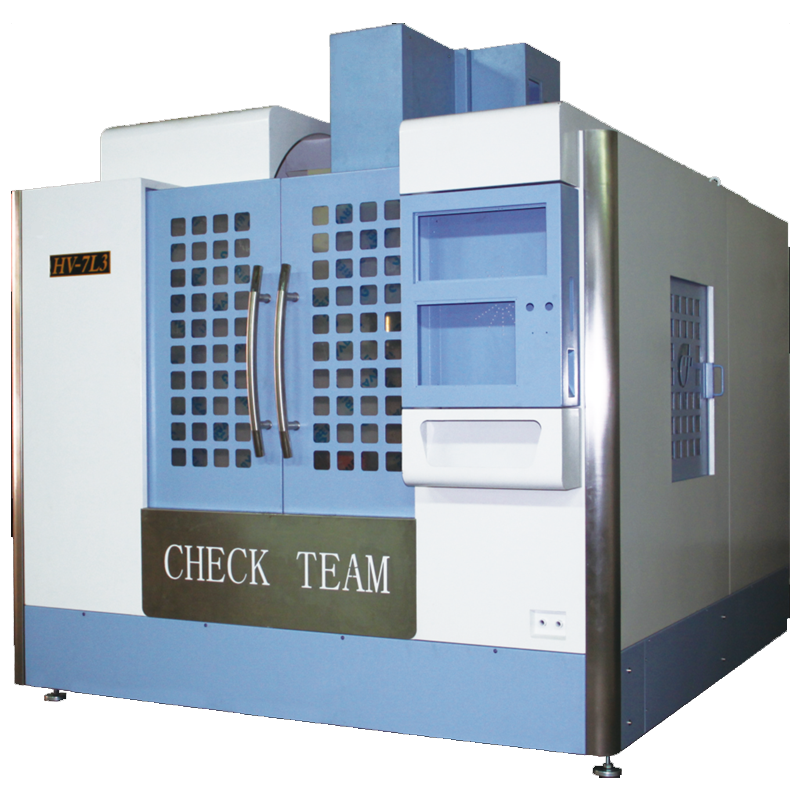

机型 | HV-7L3 | HV-900 | TV-700 | |
行程规格 | ||||
左右行程(X) | mm | 700 | 900 | 1100 |
前后行程(X) | mm | 400 | 500 | 600 |
上下行程(Z) | mm | 400 | 520 | 600 |
主轴中心到立柱导轨距离 | mm | 450 | 540 | 470 |
主轴端面到工作台面距离 | mm | 120-520 | 120-640 | 120-720 |
瞬间进给率 | ||||
X.Y.Z轴丝杆规格 | mm | R32-16T3 | R40-12T3 | R40-12T3 |
X.Y.Z轴移动速度 | mm/min | 48000/48000/48000 | 36000/36000/36000 | 36000/36000/36000 |
切削速率 | mm/min | 1-12000 | 1-8000(12000) | 1-12000 |
定位精度 | mm | 0.003/300 | 0.003/300 | 0.003/300 |
重复精度 | mm | ±0.003 | ±0.003 | ±0.003 |
工作台 | ||||
工作台尺寸 | mm | 800x420 | 1000x500 | 1300x600 |
工作台负重 | kg | 400 | 800 | 1200 |
工作台T型槽 | mm | 4x14 | 5x18 | 5x18 |
主轴 | ||||
主轴锥度 | BT-40 | BT-40 | BT-40 | |
主轴转速 | rpm | 10000/12000 | 8000/10000/12000 | 8000/10000 |
主轴传动方式 | 直连 | 皮带式/直接式 | 皮带式/直接式 | |
主轴电机功率 | kw | 7.5 | 7.5/11 | 11月15日 |
其他 | ||||
刀库形式 | 圆盘式20T | 圆盘式24T | 圆盘式24T | |
换刀时间 | sec | 1.5 | 1.5 | 1.5 |
最大刀具重量 | kg | 7 | 7 | 7 |
机械重量 | kg | 3800 | 6000 | 7000 |
机械尺寸(长x宽x高) | mm | 1800x1700x2100 | 2400x2300x2300 | 3050x2550x2620 |
