日本大隈_OKUMA对向主轴车削中心LT2000EX/L
品牌:OKUMA(大隈)
型号:G62873CE437F7E
¥待询价(提交订单10分钟内获取专属报价单)
1.三轴伺服电机与滚珠杆直接传动,高传动精度。
2.采用日本伺服电机,高精度。
3.台湾30型4例式式超重负荷、精密级、带预压线性导轨。
4.导轨全部有模压顶固定,增强了抗衡能力和大切削量的稳定性。
机型 | TV-510F | TV-610F | TV-700 | |
行程规格 | ||||
左右行程(X) | mm | 500 | 600 | 700 |
前后行程(Y) | mm | 400 | 400 | 400 |
上下行程(Z) | mm | 310 | 310 | 400 |
主轴中心到立柱导轨距离 | mm | 450 | 450 | 470 |
主轴端面到工作台面距离 | mm | 175-485 | 175-485 | 120-520 |
轴间进给率 | ||||
X.Y.Z轴丝杆规格 | mm | R32-16T3 | R32-16T3 | R32-16T3 |
X.Y.Z轴移动速度 | mm/min | 48000/48000/60000 | 48000/48000/60000 | 48000/48000/48000 |
切削速率 | mm/min | 1-12000 | 1-12000 | 1-12000 |
定位精度 | mm | 0.003/300 | 0.003/300 | 0.003/300 |
重复精度 | mm | ±0.003 | ±0.003 | ±0.003 |
工作台 | ||||
工作台尺寸 | mm | 600x400 | 700x400 | 800x420 |
工作台负重 | kg | 250 | 250 | 300 |
工作台T型槽 | mm | 3-14x100 | 3-14x100 | 4x14x18 |
主轴 | ||||
主轴锥度 | BT-30 | BT-30 | BT-30 | |
主轴转速 | rpm | 12000/15000/20000 | 12000/15000/20000 | 12000(15000/20000) |
主轴传动方式 | 直连 | 直连 | 直连 | |
主轴电机功率 | kw | 2.2/3.5 | 2.2/3.5 | 2.2/305 |
其他 | ||||
刀库形式 | 飞碟式刀库16T | 飞碟式刀库16T | BT-30-20T(机械手) | |
换刀时间 | sec | 1.5 | 1.5 | 1.5 |
最大刀具重量 | kg | 3 | 3 | 3 |
机械重量 | kg | 2500 | 2800 | 4200 |
机械尺寸(长x宽x高) | mm | 1800x2100x2100 | 1900x2100x2100 | 2100x2200x2100 |

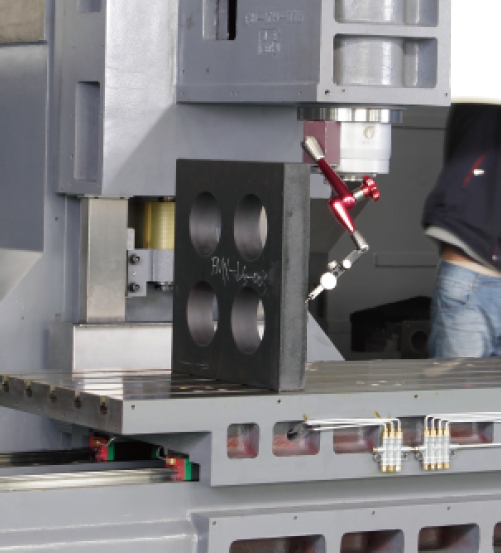

主轴垂直精度检测

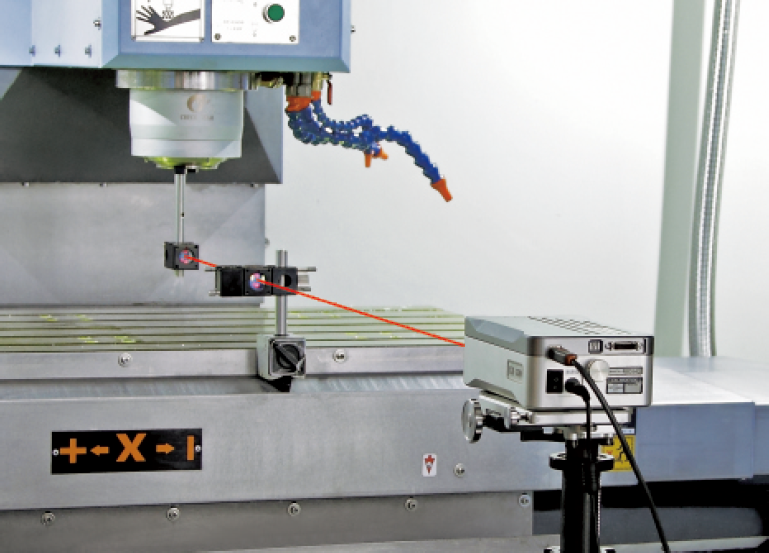

三轴镭射补正

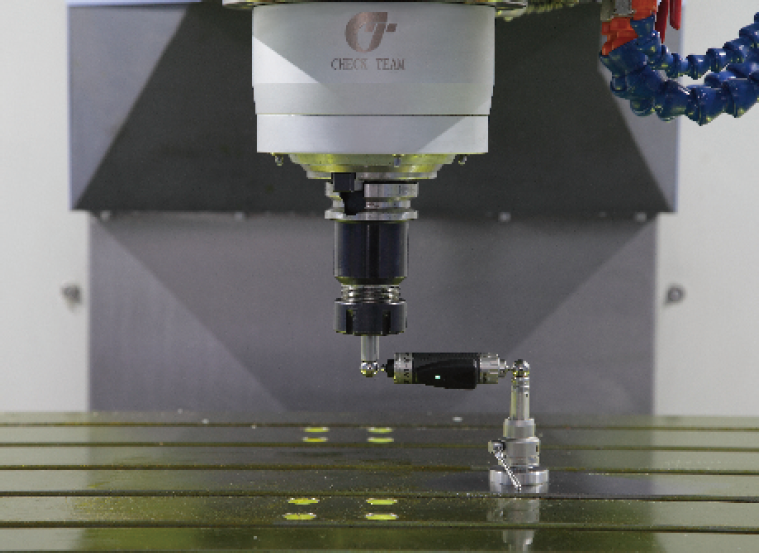

三轴循圆检测
