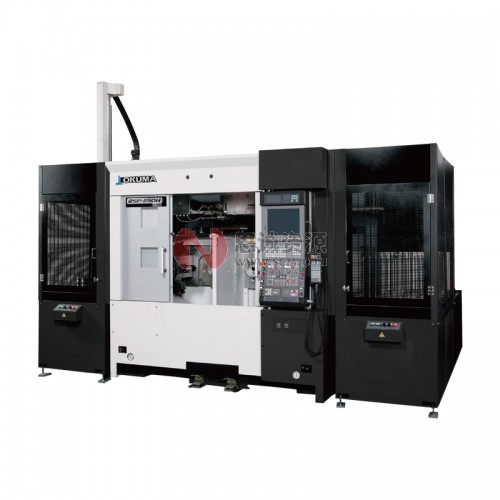

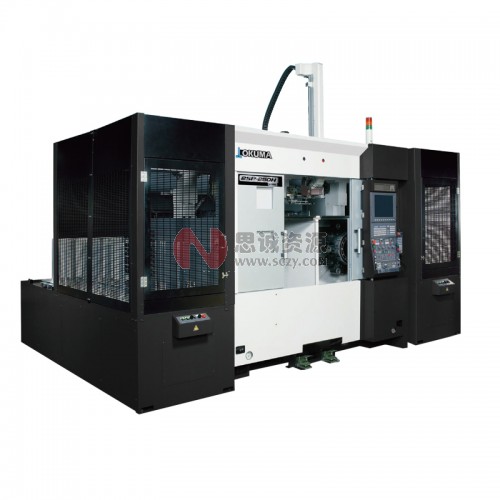

卧式并联2主轴CNC车床2SP-250H
高精度、高效率的舞台
实现了中等尺寸工件批量生产线
"加工时无需担心热位移，这种放心感得到了进一步增强"
卧式并联2主轴CNC车床
尺寸补正锐减 生产效率大幅度提高
高精度
最高级别的热稳定性
适用于Thermo-Friendly Concept因此在批量生产线也能够进行高精度稳定加工
高刚性
■采用宽广导轨
长进深支腿的稳定结构
■强力切削
主轴用电机 18.5/15kW
高生产效率
■大工件尺寸
最大加工尺寸 φ250mm
■生产节拍的缩短
高速3轴OGL标准装备自动上下料装置
■节省场地
主机横宽 2,300mm
构成图
主机规格参数
| 能力·容量 | 卡盘尺寸 | 8 in ［10 in］ | 刀架 | 刀架形式 | V12 | ||
| 最大加工直径 | mm | φ250（机床能力：φ350） | 刀具安装把数 | 12 | |||
| 最大加工长度 | mm | 60（机床能力：200） | 外圆刀柄尺寸 | mm | 25 | ||
| 控制轴数 | 4 | 内孔刀柄直径 | mm | φ40 | |||
| 移动量 | X轴移动量 | mm | 200 | 快速进给速度 | m/min | X：24 Z：24 | |
| Z轴移动量 | mm | 200 | 电机 | 主轴电机 | kW | 18.5/15（30分/连续）×2 | |
| 主轴 | 主轴转速 | min-1 | 32～3,200 | 往复工作台(X)电机 | kW | BL2.7×2 | |
| 主轴变速档数 | 无级调速 | 横移工作台(Z)电机 | kW | BL2.8×2 | |||
| 主轴端 | JIS A2-6 | 机床尺寸 | 机床高度 | mm | 3,102（自动上下料装置的最大高度） | ||
| 主轴直通孔径 | mm | φ62 | 所需地面尺寸 | mm×mm | 2,300×2,625（仅限主机） | ||
| 主轴轴承内径 | mm | φ100 | 机床质量 | kg | 7,000（含自动上下料装置） |
自动上下料装置规格参数
| 自动上下料装置 (带有反向装置) | 可搬动工件尺寸 | φ250mm/ 60（φ200时 |
| 可搬动质量 | 8kg×2 | |
| 驱动方式 | 3轴伺服（X、Y、Z） | |
| 动作范围 | X： 3,420mm（横杆向两侧伸出时）、Y： 645mm、Z： 280mm | |
| 快速进给速度 | X： 120m/min、Y： 100m/min、Z： 40m/min | |
| 手动（带气动推杆） | 3爪卡盘 卡爪行程φ40mm | |
| 工作台 | 装载工件尺寸 | φ40～φ250mm |
| 工件堆栈工位 | 16 | |
| 堆栈升降行程 | 450mm | |
| 工件装载质量 | 50kg / 1个托板 |
规格图
安装图
