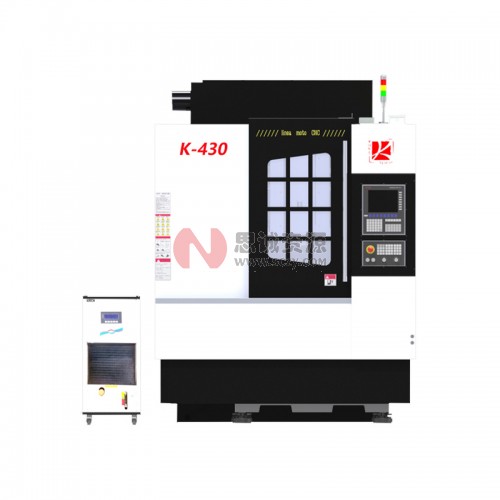

钶锐锶K-430车铣复合加工中心
品牌:钶锐锶
型号:G610A3E57C2F7F
项目Project | K430 | ||
机床部分标准规格The part standard specification of machine | |||
加工范围 | X轴行程X-axis travel | 350mm | |
Range of work | Y轴行程Y-axis travel | 400mm | |
Z轴行程Z-axis travel | 230mm | ||
工作台面到主轴端面的距离Spindle nose to table surface | 180- 400mm | ||
工作台 | 工作台大小(X轴方面,Y轴方向)Table size | 500 x 400mm | |
Worktable | 台面最大承重Max. table load | 100kg(均一承重uniform bearing) | |
作业面形状Table shape | T槽T-slot公称10 x 间隔100mm x 4个10 | ||
主轴 | 型式Type | 内藏式主轴 | |
Spindle | 转速Spindle speed | 30000rpm | |
主轴端(公称主轴号码)Spindle end | 1/10锥度HSK 40E | ||
主轴电动机 Spindle motor | 3.7kw | ||
主轴最大夹持刀具直径Maximum clamping diameter of spindle | 16mm | ||
进给速度 | 快进速度X/Y/Z X/Y/Z axis rapid speed | 60/60/60m/min | |
Feed rate | 切削进给速度X/Y/Z feed of cutting | 1-30,000min | |
最大加速度Max. acceleration | 1.4g | ||
换刀装置 | 刀柄类型Tool handle type | HSK 40E | |
Tool holder magazine | 刀库刀位数Tool holder magazine capacity | 20 tools | |
刀具最大直径Max. tool diameter | 圣杰:55mm(满刀) | 北钜:65mm(满刀) | |
邻空刀Adjacent cutter | 115mm | 125mm | |
刀具最大长度Max. tool length | 170mm | ||
刀具选择方式 Tool selection ways | 随机就近Stochastic approximation | ||
刀具最大重量Max. tool weight | 20刀位3kg/把20 刀位4kg/把 | ||
换刀时间(刀具至刀具)Tool changing time | 20刀位:1.55秒 20Tools: 1.55sec. | ||
精度 | 轴双向定位精度Positioning precision | ≤0.008 | |
Accuracy | 轴双向定位反复性Repeating positioning precision | ≤0.005 | |
C轴定位精度 C axis Positioning precision | ±10‘’ | ||
所需动力源 | 气压源Air pressure | 6Kgf/cm² | |
Power source required | 电压源Voltage pressure | 3x380,8KvA | |
机床尺寸 | 占地面积Machine size | 1750 x 2000 x 2345mm | |
Machine size | 机床重量Machine weight | 4500kg |
采用天然大理石床身,三轴直线电机驱动,三轴光栅尺,30000转电主轴,铼钠克U5A系统。
可以同时满足车削和铣削,立式龙门式结构赋予其良好的刚性和持久的稳定性,主要针对异形复杂曲面和高光洁度的2D面加工。
