瑞士 天萨（TESA）杠杆指示表NO.01810006/0
品牌：TESA(天萨)
型号：G577E10FC34A09
扫码添加微信
| 型号、货号 | 订货号 | 标准 | 测量范围(mm) | 分度值(mm) | 测量表面 | 表盘直径(mm) | 表盘类型 | 价格 | 起订（单位:件） | 操作 |
|---|---|---|---|---|---|---|---|---|---|---|
| 800S | 4305200 | DIN2270 | ±0.4 | 0.01 | 硬质合金 | 28 | 40-0-40 | 加购询价 |
-
+
|
加入购物车 |
| 800SG | 4307200 | DIN2270 | ±0.4 | 0.01 | 硬质合金 | 38 | 40-0-40 | 加购询价 |
-
+
|
加入购物车 |
| 800SR | 4307250 | 工厂标准 | ±0.4 | 0.01 | 硬质合金 | 38 | 40-0-40 | 加购询价 |
-
+
|
加入购物车 |
| 800SA | 4301200 | 工厂标准 | ±0.25 | 0.01 | 硬质合金 | 28 | 25-0-25 | 加购询价 |
-
+
|
加入购物车 |
| 800SGA | 4301250 | 工厂标准 | ±0.25 | 0.01 | 硬质合金 | 38 | 25-0-25 | 加购询价 |
-
+
|
加入购物车 |

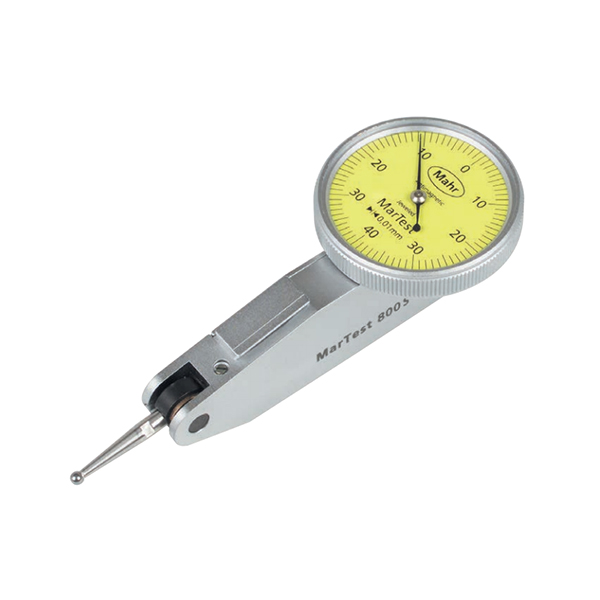

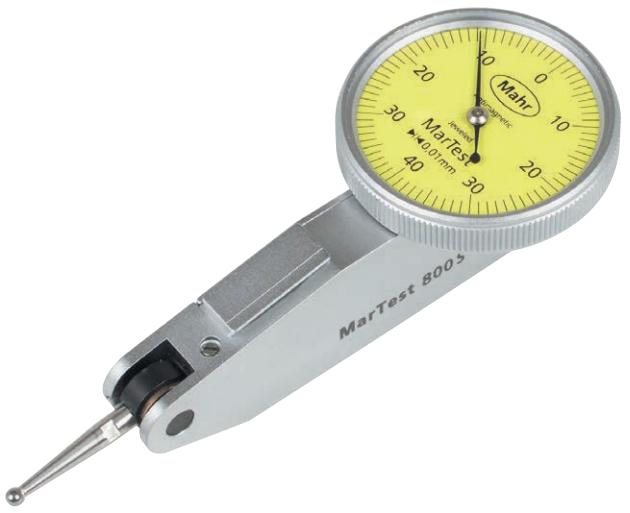

MarTest 800 S / 800 SG / 800 SR / 800 SA / 800 SGA标准型特性
•高对比度度盘面，O 形环密封
•矿物玻璃观察面板提供最佳保护：
-防止高温刨屑造成的破裂、刮擦或损坏
-最佳的耐溶剂性
•镀珍珠铬保护外壳集成三个燕尾导轨
•防震测量机构
•防磁型
•根据接触方向自动调整，确保读数可靠
•球轴承支承双向杠杆
•摩擦离合器过载保护
包装内容：塑料盒，说明书，更换测头用扳手，测头直径 ø2 mm，安装轴 800a8
应用:
•测量同心度、直线度、平行度和平面度
•孔和轴调心
•平行或垂直直线度工件
技术参数
| 订货号 | 4305200 | 4307200 | 4307250 | 4301200 | 4301250 | |
| 标准 | DIN 2270 | 工厂标准 | ||||
| 型号 | 800 S | 800 SG | 800 SR | 800 SA | 800 SGA | |
| 测量范围 | mm | ±0.4 | ±0.25 | |||
| 分度值 | mm | 0.01 | ||||
| 测量表面 | 硬质合金 | |||||
| 表盘直径 | mm | 28 | 38 | 28 | 38 | |
| 表盘类型 | 40 - 0 - 40 | 25 - 0 - 25 | ||||
| 表盘颜色 | 黄色 | |||||
| 测量力 | N | 0.15 | 0.1 | |||
| 每转范围 | mm | 0.8 | 0.5 | |||
| 偏差范围 fe | μm | 10 | 5 | |||
| 总偏差范围 fges | μm | 13 | 14 | 8 | ||
| 回程误差 fu | μm | 3 | 4 | 3 | ||
| 局部测量偏差 ft | μm | 5 | ||||
| 重复性 fw | μm | 3 | ||||

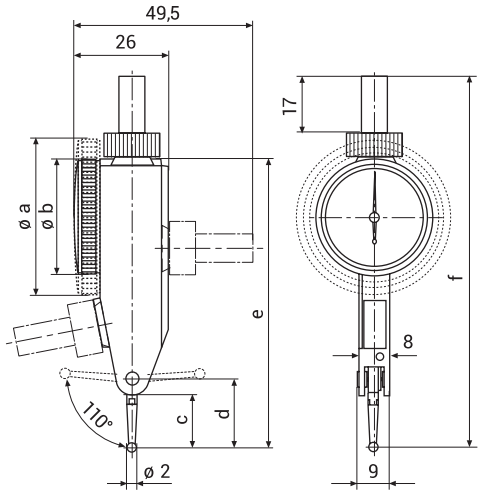

| 订货号 | a mm | b mm | c mm | d mm | e mm | f mm | 测头长度 mm |
| 4305200 | 30 | 13.6 | 17.8 | 75 | 99 | 14.5 | |
| 4307200 | 40.5 | 13.6 | 17.8 | 75 | 99 | 14.5 | |
| 4307250 | 40.5 | 13.6 | 17.8 | 75 | 99 | 14.5 | |
| 4301200 | 30 | 13.6 | 17.8 | 75 | 99 | 14.5 | |
| 4301250 | 40.5 | 13.6 | 17.8 | 75 | 99 | 14.5 |
附件
| 订货号 | 描述 | 型号 |

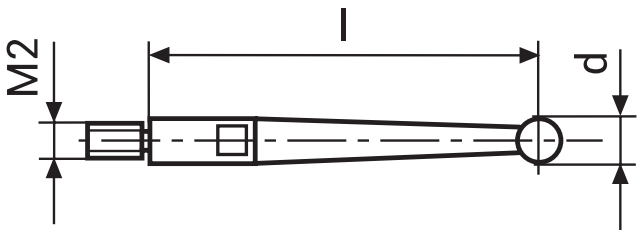

| 4305870 | 测头 ø 1.0 mm，硬质合金，l = 14.5 mm | 800 ts |
| 4305850 | 测头 ø 2.0 mm，硬质合金，l = 14.5 mm | 800 ts |
| 4305871 | 测头 ø 3.0 mm，硬质合金，l = 14.5 mm | 800 ts |
| 4309051 | 测头 ø 2.0 mm，红宝石，l = 14.5 mm | 800 tsr |
| 4305868 | 扳手 |
