蔡司三坐标测量机通过测头与探针采集工件表面坐标数据，用于尺寸检测、几何公差评估、形位误差分析以及复杂曲面测量。蔡司三坐标探针的类型较多，常见形式包括球形探针、星形探针、盘形探针、柱形探针，以及用于特定非接触测量任务的光学测头。不同探针在接触方向、可达性、测量对象和适用工况方面存在差异，选型时需要结合工件结构、被测特征、测量精度要求和测头系统配置综合判断。
需要注意，探针、测针和测头并不是完全相同的概念。探针或测针通常指直接接触工件的测量部件；测头则是接收测量信号的组件，可能采用触发式、扫描式或光学测量方式。实际配置应以具体蔡司三坐标测量机型号、测头接口及探针系统的兼容要求为准，不能仅凭外形判断是否可以直接安装。
一、蔡司三坐标探针的常见类型有哪些？
1. 球形探针：球形探针是三坐标测量中常见的接触式测针，末端通常采用球形测量元素。测量时，球面与工件表面接触，测量软件结合测针的有效直径及校准数据计算实际表面位置。它适用于孔径、轴径、平面、圆弧和部分曲面特征的测量，常用于机械加工零件的尺寸与形位检测。
2. 星形探针：星形探针由多个不同方向的测针组合而成，整体呈多臂分布。它可以在一次装配中提供多个接触方向，适合测量侧壁、不同方向的孔口、台阶以及存在方向限制的结构。使用前需要确认各测针之间不会与工件或夹具发生干涉，并对实际使用的测针配置进行相应校准。
3. 盘形探针：盘形探针的测量端呈薄盘状，适合进入普通球形探针难以接触的狭窄间隙，常用于部分沟槽、内侧台阶和环形结构的测量。盘形探针的有效测量区域与盘的厚度、直径及接触方向有关，使用时应考虑沟槽宽度、周边间隙和测针进入路径。
4. 柱形探针：柱形探针采用圆柱状测量元素，可用于某些槽、边缘、薄壁特征或具有特定接触几何要求的工件。其测量结果受到接触位置、柱体轴线方向和测量策略影响，不能简单地将柱形测针的外形尺寸等同于所有方向上的有效测量尺寸。
5. 光学测头：光学测头通过光学方式获取工件表面或轮廓信息，适合部分微小特征、柔软表面、易变形工件以及不宜直接接触的测量对象。它与传统接触式测针的测量机理不同，对表面反射特性、颜色、透明度、遮挡情况和环境条件可能更加敏感。具体能力取决于设备所配备的光学传感器类型。

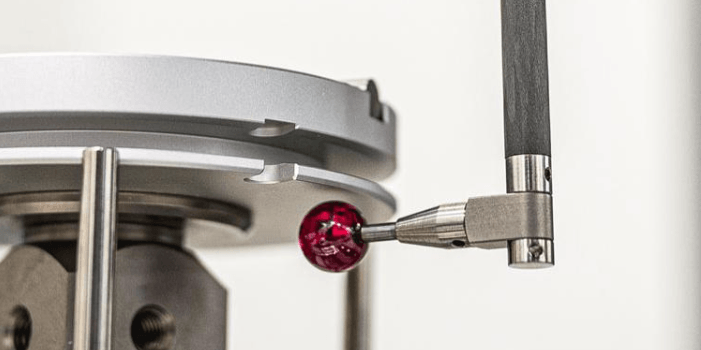

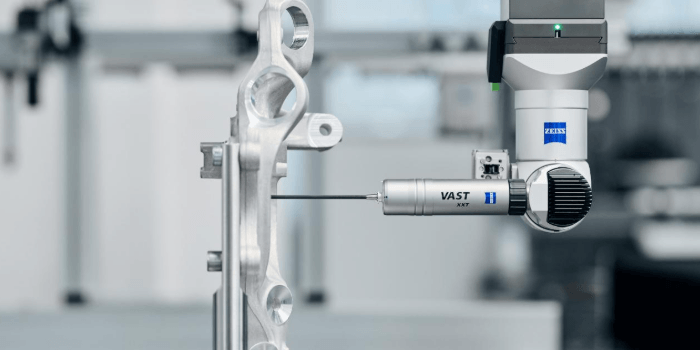

二、球形探针：通用尺寸与几何特征测量
球形探针的优势在于接触几何相对明确，适用范围较广。球形测量元素可以沿不同方向接触工件表面，适用于测量平面、孔、轴、圆弧和部分自由曲面。对于常见的机加工零件，球形探针通常可以作为基础配置，再根据深孔、窄槽或复杂结构增加其他探针。
球形探针的选型需要考虑球径、测针杆长度、杆部直径、材料以及测头系统允许的安装方式。球径较大时，通常有利于提高测针端部的结构刚性，但可能无法进入狭小特征；球径较小时，可接近更细小的结构，不过对测针刚性、校准质量和测量策略的要求也会提高。
球形探针的测针杆可能采用不同材料，例如硬质金属、陶瓷或其他适配材料。材料选择应考虑测针长度、刚性、热稳定性和测量环境。对于高精度测量，除了测针本身，还应控制测头状态、测针校准、工件清洁度、温度变化和测量力等因素。

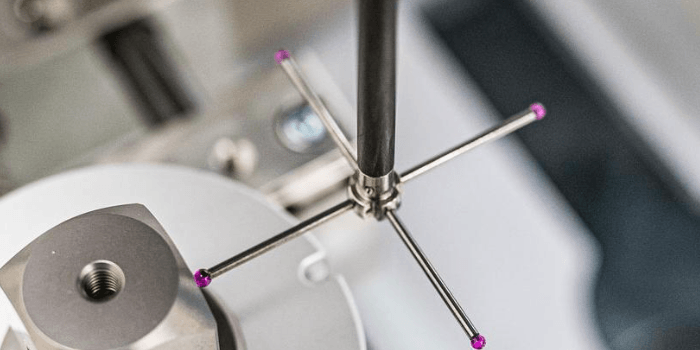

三、星形探针：适合多方向与复杂结构
星形探针通过多个测针方向扩大了可接触区域，能够减少某些测量任务中频繁更换探针的需求。它常用于具有多个侧向特征的零件，例如带有横向孔、内侧台阶或多方向测量面的结构件。对于需要从不同方向接触的特征，星形配置可以提高测量路径安排的灵活性。
星形探针并不意味着所有方向都能自动获得相同的测量性能。各分支的长度、球径、安装角度和悬伸量都会影响系统刚性与测针校准结果。测针臂越长，越需要关注弯曲变形、振动和碰撞风险；测针组合越复杂，越需要确保各测针之间及测针与工件之间留有足够的安全空间。
在使用星形探针前，应根据工件特征规划测量路径，确认每个测针端部能够接触目标区域，同时避免其他分支提前碰到工件。对于空间狭窄或结构复杂的零件，可以通过测量仿真、低速试运行和分步校验降低碰撞风险。
四、盘形探针：狭窄沟槽和内侧台阶测量
盘形探针适用于部分球形探针不易进入的狭窄结构。由于其测量端呈盘状，在特定方向上能够接触沟槽侧面、内侧台阶或其他具有有限间隙的结构。选型时需要关注盘的直径、厚度、安装方向以及测头可达性。
盘形探针的有效接触区域与盘体的几何形状密切相关。若沟槽宽度不足、盘体厚度与间隙不匹配，或者测量路径存在倾斜干涉，即使盘形探针的外径能够进入结构，也不一定能够正确接触目标表面。对于内槽、环形槽和台阶面，应在编制测量程序前核对探针的进入方向与退出路径。
盘形探针尤其需要注意校准与测量方向。其接触特性与球形探针不同，不能直接套用球形探针的测量策略。实际应用中应按照设备与软件的支持方式完成对应校准，并依据目标特征选择合适的接触位置。
五、柱形探针：槽、边缘及特定接触特征
柱形探针的测量元素呈圆柱形，可用于某些需要以柱面或柱体端部接触的结构。它适合特定的槽宽、边缘或几何特征测量，但具体适用性取决于被测结构、测量方向和软件对该类探针的支持情况。
使用柱形探针时，需要区分柱体侧面接触与端部接触所对应的测量几何关系。不同接触方式的有效尺寸和校准参数并不相同，测量路径也应避免让柱体与相邻表面发生非预期接触。若目标是测量窄槽宽度，应确认柱形测量元素可以稳定接触两侧目标面，并且不会受到槽底、圆角或毛刺干扰。
柱形探针并非所有狭槽测量的通用方案。如果结构可以被球形探针可靠接触，球形探针往往更容易进行常规测量；若目标特征存在特殊几何限制，再根据实际接触条件评估柱形探针或其他专用测针是否合适。
六、光学测头：非接触测量的适用场景
光学测头通过光学传感方式采集工件信息，可以减少传统接触测量对工件表面施加的接触力。对于细小结构、柔性零件、易划伤表面或不适合接触的对象，非接触测量具有一定应用价值。不过，光学测头并不是对所有材料和表面都能获得相同质量的数据。
光学测量结果可能受到表面反射率、透明度、颜色、表面纹理、入射角和环境光等因素影响。高反光、透明、深色或表面纹理复杂的工件，可能需要调整测量参数、采用适配的传感器或通过其他测量方式进行验证。对关键尺寸和高精度要求的特征，应依据设备技术文件确认允许的测量范围、精度指标与适用条件。
需要注意，光学测头通常与接触式测针属于不同的传感方案，是否能够安装在同一台测量机上，取决于具体设备配置与传感器兼容性。选型前应核对测量机型号、测头接口、软件功能及相关附件，不能仅根据品牌名称判断其兼容能力。
七、蔡司三坐标探针选型要点与使用注意事项
1. 根据被测特征选择：常规孔、轴、平面和曲面可优先评估球形探针；需要从多个方向接触时，可考虑星形探针；狭窄沟槽和部分内侧台阶可评估盘形探针；具有特殊接触几何要求的槽或边缘，可考虑柱形探针；不适合接触或需要获取表面信息的对象，则可评估适配的光学测头。
2. 核对测针可达性：探针必须能够到达目标测量位置，并在接触过程中避免与工件、夹具和其他测针发生干涉。除了探针末端的尺寸，还应检查测针杆长度、悬伸量、测头转角和测量路径。
3. 兼顾刚性与测量精度：过长的测针杆、复杂的星形结构或不适配的测针材料，可能增加挠曲和振动风险。应在可达性与刚性之间取得合理平衡，并参考设备厂商提供的测针配置与使用限制。
4. 按要求进行校准：更换测针、调整星形探针分支或改变测针组合后，应按照设备和软件要求重新校准相关配置。校准时应使用合适的标准球或指定校准器，并保持测针与校准器清洁，避免灰尘、油污和碰伤影响结果。
5. 检查材料与工件状态：对于易划伤、柔软或薄壁工件，应评估接触力与装夹变形；对于高温工件或温度变化明显的环境，应关注热膨胀对测量结果的影响。光学测量则需要额外考虑工件表面光学特性与传感器工作条件。
6. 以设备配置为准：蔡司三坐标测量机存在不同型号和测头系统，探针的接口、可用长度、校准方式和软件支持可能不同。采购或更换探针前，应提供测量机型号、测头型号、目标特征和精度要求，由设备供应商或技术人员确认适配性。
八、蔡司三坐标探针常见问题解答
蔡司三坐标探针有哪几种？
常见形式包括球形探针、星形探针、盘形探针和柱形探针等接触式测针；针对特定非接触测量任务，还可以采用适配的光学测头。实际可选类型取决于具体测量机和测头系统配置。
球形探针和星形探针有什么区别？
球形探针通常以单个球形测量元素进行接触测量，适用于多种常规几何特征。星形探针由多个不同方向的测针组成，更适合多方向接触或部分复杂结构，但需要额外关注分支干涉、刚性和校准配置。
盘形探针适合测量哪些部位？
盘形探针适用于部分狭窄沟槽、内侧台阶和环形结构。是否适用，需要结合盘体直径、厚度、沟槽宽度、接触方向以及测量路径判断。
光学测头可以完全替代接触式探针吗？
不能一概而论。光学测头适合部分非接触测量任务，但对表面反射、透明度、颜色和遮挡条件较为敏感。接触式测针在许多尺寸和几何特征测量中仍然具有实际价值，应根据工件特征和精度要求选择合适方案。
更换蔡司三坐标探针后需要重新校准吗？
通常需要按照设备和测头系统的要求校准新配置。尤其是在更换球径、测针长度、星形分支或其他几何结构后，应确认校准结果与实际测量配置一致，避免沿用不匹配的校准数据。
蔡司三坐标探针的选择，核心在于匹配工件结构、测量方向、测量精度和设备兼容性。球形探针适用于常规尺寸检测，星形探针便于多方向接触，盘形探针适合部分狭窄结构，柱形探针可用于特定几何特征，光学测头则为部分非接触测量提供了选择。合理选型并配合规范校准、测量路径规划和环境控制，有助于提高三坐标测量的稳定性与数据可靠性。
