数显卡尺是一种通过位移传感器将测量爪的相对移动转换为电信号，再经过电子电路处理并以数字形式显示测量结果的精密量具。与传统游标卡尺依靠刻度对齐读取尺寸不同，数显卡尺能够直接显示测量数值，具有读数直观、操作方便、测量效率较高等特点，广泛应用于机械加工、模具制造、精密零件检测和产品质量验收等场景。数显卡尺的工作原理主要涉及位移检测、信号转换、电子计算和数字显示，其中容栅、光栅与磁栅是常见的位移检测技术路线。不同传感方式在结构、抗污染能力、功耗、成本和适用环境方面存在差异，了解这些原理有助于正确选购、使用和维护数显卡尺。
一、数显卡尺的基本工作原理是什么？
数显卡尺的核心原理是将测量爪的机械位移转换为可以处理的电信号，再通过电子系统计算并显示对应的尺寸值。无论采用哪种位移传感技术，基本过程都包括机械位移、传感器检测、信号处理和数字显示几个环节。
1. 测量爪移动产生相对位移

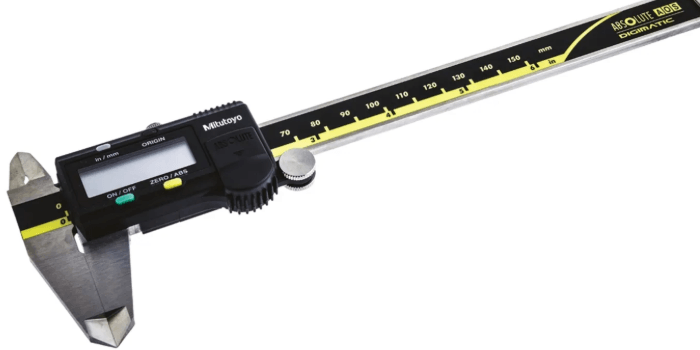

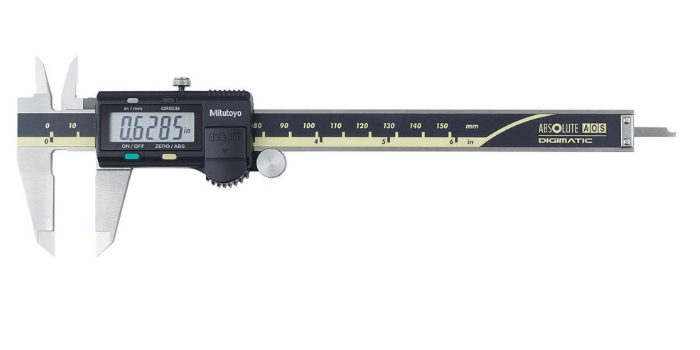

数显卡尺通常由尺身、活动尺框、测量爪、位移传感器、电子处理电路、数字显示屏和操作按键等部分组成。测量时，操作者推动活动尺框，使活动测量爪相对于固定测量爪移动，形成与被测尺寸对应的位移变化。
测量外径时，工件位于外测量爪之间；测量内径时，使用内测量爪接触孔壁；测量深度时，则通过深度测量杆或相应结构完成检测。不同测量方式虽然接触部位不同，但都需要将测量机构的位移准确转换为尺寸读数。
2. 位移传感器检测位置变化
数显卡尺的尺身或内部测量结构通常设有固定的检测基准和与活动尺框联动的检测部件。当活动尺框移动时，传感器会检测两者之间的相对位置变化，并输出相应的电信号。
不同数显卡尺采用的传感技术可能不同。例如，容栅式结构通过电容耦合变化检测位移，光栅式结构通过光学信号变化识别位置，磁栅式结构则利用磁场或磁性编码信息检测相对位移。它们的物理机制不同，但最终目的都是获得可用于计算尺寸的位置信息。
3. 电子电路处理并显示测量结果
传感器获得的信号会经过电子电路处理，转换为与位移对应的数字信息。处理系统根据传感器的编码方式、内部基准和计数规则，计算活动测量爪相对于参考位置的位移，并将结果显示在数字屏幕上。

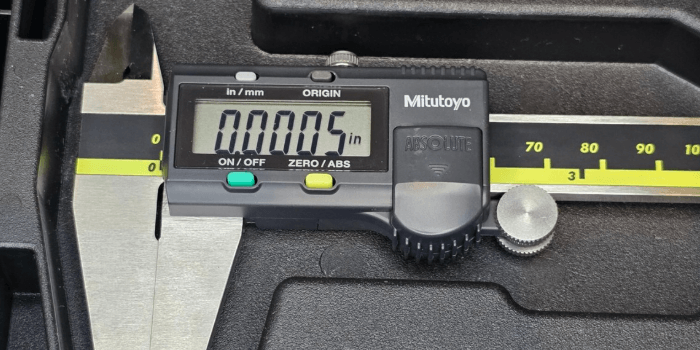

部分数显卡尺支持公制与英制单位切换、相对测量与绝对测量、数据输出或零位设置等功能。需要注意，电子显示屏能够显示较细的数值增量，并不意味着实际测量误差必然达到相同水平。数显卡尺的测量能力仍受到传感器性能、机械结构、制造精度、校准状态和使用条件的共同影响。
二、容栅式数显卡尺的工作原理
容栅式是数显卡尺中较常见的一种位移检测技术。其基本原理是利用电极之间的电容耦合变化获取位置信息。与直接观察机械刻度不同，容栅式数显卡尺通过电场耦合关系识别尺身与活动尺框之间的相对位移，再由电子电路完成信号解算。
1. 容栅传感器如何检测位移
容栅传感器内部设置有按照一定规律排列的电极结构。当固定电极与活动电极之间发生相对移动时，电极之间的电容耦合关系会随位置改变而产生周期性变化。检测电路对这些变化进行采集和处理，便可以推算活动部件的相对位置。
实际设计中，容栅传感器可能采用多组电极及特定的激励、采样和解算方式，以区分位移方向并提高位置识别能力。具体电极形状、排列方式和信号处理算法会因产品设计而不同，因此不能将所有容栅式数显卡尺理解为完全相同的内部结构。
2. 容栅式数显卡尺的主要特点
容栅式数显卡尺通常具有结构紧凑、功耗较低、便于集成和制造成本相对适中的特点，因此适用于常见机械加工和日常尺寸检验。部分产品在合理设计和防护条件下，能够较好地适应一般车间环境。
不过，容栅式结构并不意味着完全不受污染或环境影响。灰尘、液体侵入、表面污染、温度变化和电子电路状态，都可能影响某些产品的工作稳定性。选购时应结合实际防护等级、制造商给出的使用条件和精度指标判断，不能仅凭传感器名称推断其防水、防油或抗干扰能力。
3. 容栅式数显卡尺适合哪些应用场景
容栅式数显卡尺适合一般机械零件尺寸检测、轴类外径测量、板材厚度检查、模具零件尺寸复核以及生产现场抽样检验。对于需要频繁读取尺寸、减少人工读数错误的工序，数显形式能够提高操作便利性。
如果应用场景存在大量切削液、金属粉尘或频繁冲洗，应优先检查整机的防护设计与适用条件，而不是默认容栅传感器能够在任何环境中稳定运行。对高精度尺寸进行验收时，还需要确认整机示值误差和校准结果是否满足要求。
三、光栅式数显卡尺的工作原理
光栅式位移检测利用光学信号与刻线结构之间的相互作用来识别相对位置。典型光栅测量系统包含光栅尺、光源、光电接收元件和信号处理电路。当活动部件移动时，光学接收信号发生规律性变化，电子系统据此计算位移。
1. 光栅刻线与光信号变化
光栅结构通常包含按照一定间距排列的透光区与遮光区，或者其他能够形成周期性光学变化的编码结构。光源发出的光经过相关光学结构后到达接收元件，随着光栅之间的相对位置改变，接收到的光强或光学信号会产生变化。
电子电路对这些周期性信号进行处理，可以识别位移变化及移动方向。部分系统会使用多路相位不同的信号进行细分和方向判断，从而提高位置读取能力。具体检测方式取决于光栅结构、光学设计及信号处理方案。
2. 光栅式测量的优势与局限
光栅测量技术能够实现较精细的位移检测，在许多精密测量设备和位置反馈系统中得到应用。但光栅式结构对光学通道、刻线状态和装配条件有相应要求，污染、划伤、光路异常或机械偏移可能影响信号质量。
需要区分的是，光栅技术广泛用于精密测量设备，并不代表常见数显卡尺普遍采用光栅传感器。许多数显卡尺采用容栅或其他适合卡尺结构的检测方式。具体产品是否采用光栅，应以制造商提供的技术资料为准。
3. 光栅式位移检测的典型应用
光栅式检测常见于数显测量设备、精密位移测量系统、坐标测量设备及机床位置反馈系统等场景。在这些应用中，光栅可以提供位置变化信息，用于尺寸测量、运动控制或设备精度检测。
对于高精度设备，光栅本身的检测能力只是整个系统性能的一部分。机械导向精度、安装误差、热膨胀、信号处理和校准方式都会影响最终测量或定位结果，不能只根据光栅的刻线间距判断整机精度。
四、磁栅式数显卡尺的工作原理
磁栅式位移传感器利用磁性编码结构和磁敏检测元件获取位置信息。磁栅尺或磁性编码带上设置有一定规律的磁化区域，活动部件移动时，检测元件感知磁场分布或磁信号变化，并由电子电路转换为位移数据。
1. 磁性编码与磁信号读取
磁栅结构通过磁化方式形成具有一定空间规律的磁性信息。磁敏传感器相对于磁性编码结构移动时，会检测到随位置变化的磁场信号。电路根据这些信号的周期、相位或编码信息，识别相对位置及移动方向。
不同磁栅系统可能采用不同的磁化编码方式和传感元件，信号处理方法也存在差异。对于具体数显卡尺，不能在缺少产品资料的情况下推断其磁栅形式、检测分辨率或内部电路结构。
2. 磁栅式传感器的特点
磁栅式位移检测不依赖光学透光通道，因此在部分设计中能够降低对光路洁净度的依赖，并适用于某些粉尘较多或光学检测不方便的环境。但其实际抗污染、耐液体和抗电磁干扰能力，仍取决于磁栅结构、传感器封装和整机防护设计。
磁性编码结构也可能受到强磁场、磁性污染物、安装间隙变化或传感器工作条件的影响。对于精密测量应用，应查看制造商规定的工作环境和技术指标，不能简单认为磁栅式量具不受外界干扰。
3. 磁栅式位移检测的应用范围
磁栅技术可用于某些数字测量装置、直线位移检测系统、机床位置反馈和工业自动化设备。它适合哪些工况，需要结合检测距离、分辨率、安装空间、环境条件及维护要求综合评估。
在选购数显卡尺时，磁栅式并不是所有产品都具备的标准配置。若采购需求明确要求磁栅传感器，应向供应商确认检测原理、整机精度、工作环境限制和校准方式，并通过正式技术文件进行验收。
五、容栅、光栅与磁栅的原理有什么区别？
容栅、光栅和磁栅的核心区别在于位移信息的载体不同：容栅利用电容耦合变化，光栅利用光学信号变化，磁栅利用磁场或磁性编码信息。三者都需要将传感器信号转换为位置数据，但检测结构、环境适应性和系统实现方式并不相同。
1. 三种位移传感技术对比
容栅式检测通过电极之间的电容变化识别位置，便于集成到紧凑型量具中；光栅式检测通过光学信号变化读取位置，适用于多种精密位移测量系统；磁栅式检测则利用磁性编码和磁敏元件识别位置，适用于部分不便采用光学检测的场景。
从环境适应性看，不能简单地认定某一种原理在所有条件下都更好。光栅系统需要关注光学通道和刻线污染，容栅系统需要关注电极结构、污染及电子电路状态，磁栅系统则需要关注磁性编码状态、传感器安装条件和外部磁场影响。整机防护设计往往比单独的传感器名称更能决定实际适用性。
2. 如何判断数显卡尺采用哪种原理
普通数显卡尺的外观通常不足以准确判断内部传感器类型。部分产品会在说明书、技术参数表或制造商资料中注明位移检测原理，采购时可以优先查看这些信息。如果产品资料没有明确说明，不应仅凭显示屏样式、尺身外观或价格推断传感器类型。
对于一般尺寸测量，选择数显卡尺时应优先关注量程、示值误差、分辨力、防护能力、数据输出需求和校准状态。只有在特殊环境或专用设备配套要求下，才需要进一步把传感器原理作为关键选型条件。
六、数显卡尺的分辨力与测量精度有什么区别？
分辨力是数显卡尺能够显示或识别的最小数值变化，测量精度则涉及测量结果与真实尺寸之间的接近程度。两者并不相同。数显卡尺即使能够显示到更细的数值，也不代表其测量误差一定很小。
1. 分度显示更细不等于测量更准确
部分数显卡尺的显示分辨力为零点零一毫米，但整机允许误差还会受到尺身制造精度、传感器性能、测量爪几何形状、机械间隙和温度变化等因素影响。不同量程和不同等级的产品，其允许误差可能不同，应以具体产品技术文件为准。
对于精密零件检测，不能只比较显示屏最后一位数字，还应核对制造商给出的示值误差、重复性及校准结果。若工件公差很窄，且测量结果接近合格边界，应评估量具是否具备足够的测量能力。
2. 测量误差的常见来源
数显卡尺的误差可能来自测量爪磨损、尺身弯曲、活动尺框间隙、测量力变化、工件温度、零位偏差以及表面附着的切屑或油污。传感器和电子电路状态异常，也可能导致显示不稳定、读数跳变或重复性下降。
测量时应让测量爪与工件正确接触，避免倾斜测量和过度施力。对圆柱体测量外径时，应注意测量方向与轴线的关系；对薄壁件，应控制测量力，防止工件变形影响结果。
七、数显卡尺使用与维护要点
1. 使用前检查零位和测量面
测量前应清洁测量爪和工件表面，检查测量面是否存在毛刺、磕碰或明显磨损。闭合测量爪后，按照量具说明书检查零位是否正常。如果零位异常或读数不稳定，应先排查污染、机械间隙和电池状态，不能直接将异常读数作为检测依据。
2. 正确控制测量姿态和测量力
数显卡尺虽然可以直接显示数值，但仍然需要正确的测量姿态。测量爪应尽量与被测尺寸方向一致，并与工件测量表面充分接触。测量圆柱体时，如果卡尺倾斜，可能测得偏大的尺寸；测量薄壁或柔性工件时，过大的测量力可能造成变形。
3. 关注电池、显示与数据输出状态
数显卡尺依靠电子系统完成信号处理，因此应使用符合产品要求的电池，并在显示异常、无法归零或读数不稳定时检查供电状态。带有数据输出接口的产品，还应确认数据线、接口和配套软件符合要求，避免传输过程中的数据遗漏或格式错误。
4. 做好防护、校准与存放
使用结束后，应清洁卡尺并按产品说明进行存放，避免测量爪受到撞击或尺身受到弯曲载荷。对明确具备防护能力的产品，也应遵守其规定的防护范围，不宜将防水或防尘标识理解为可以在任何环境下使用。
数显卡尺应按照企业质量体系要求进行周期性校准或检定。若发生跌落、碰撞、进液、测量结果异常或与其他量具比对出现明显偏差，应及时检查，必要时送交专业机构校准，确保量具持续满足测量要求。
八、数显卡尺原理相关常见问题
1. 数显卡尺是通过电子芯片直接测量尺寸吗？
不是。电子芯片通常负责处理传感器输出的信号、计算位置变化并控制数字显示。真正感知活动尺框位移的是内部传感结构，例如容栅、光栅或磁栅等。机械位移经过传感器检测和电子处理后，才形成最终的尺寸读数。
2. 数显卡尺为什么可以直接显示测量结果？
因为内部传感器能够将活动测量爪的相对位移转换为电信号，电子电路再依据相应的基准和计算规则处理信号，并在显示屏上输出数字尺寸。操作者无需像传统游标卡尺那样人工判断刻线之间的对应关系。
3. 数显卡尺一定采用容栅原理吗？
不一定。容栅是数显卡尺中常见的位移检测技术，但具体产品也可能采用其他检测方式。判断某款卡尺的传感器原理，应以制造商说明书和正式技术资料为准，不能仅凭数显功能推断其内部结构。
4. 数显卡尺没电后还能继续测量吗？
电子显示型卡尺在电池耗尽后通常无法正常显示测量结果。部分产品可能具有其他读数结构，但不能默认所有数显卡尺都具备无电测量功能。电池失效时，应按产品说明更换符合要求的电池，并重新检查零位和读数状态。
5. 数显卡尺能否替代所有精密测量设备？
不能。数显卡尺适合测量其结构和量程允许的外径、内径、厚度及深度等尺寸，但对于严格的形状误差、位置误差、复杂曲面或高精度孔径检测，可能需要使用千分尺、内径量具、专用检具、光学测量设备或三坐标测量机。具体应根据图样公差、测量任务和所需测量能力进行选择。
九、数显卡尺原理与选型总结
数显卡尺的工作原理是通过位移传感器检测活动测量爪的相对移动，将机械位移转换为电信号，再由电子电路处理并通过显示屏输出尺寸。容栅式依靠电容耦合变化识别位移，光栅式利用光学信号变化获取位置，磁栅式则通过磁性编码和磁敏检测元件读取位移信息。三种技术在检测机制和环境适应性方面各有特点，但实际性能仍取决于具体产品设计和整机质量。
在选购和使用数显卡尺时，应重点关注量程、分辨力、示值误差、重复性、环境防护和校准状态，而不是只根据传感器名称判断产品性能。对于普通机械加工和尺寸抽检，合适量程的数显卡尺能够提高读数效率；对于高精度检测，则应进一步评估测量不确定度，并根据工件结构和公差要求选择更适合的测量工具。
