刀柄是数控机床刀具系统中的重要连接部件，承担刀具夹持、扭矩传递和切削载荷传递等作用。刀柄的结构尺寸、壁厚、夹持长度、锥柄接口和材料性能，都会影响刀具系统的整体刚性、旋转精度及加工稳定性。在铣削、钻削、镗削和精密模具加工中，刀柄厚度是否合理，可能直接关系到切削振动、刀具磨损、加工尺寸偏差和表面质量。
需要注意的是，刀柄厚度并不是一个可以脱离结构单独判断的参数。不同类型的刀柄，其厚度对应的部位可能不同，例如刀柄主体壁厚、夹持段壁厚、筒夹厚度以及热缩夹持段壁厚。对于整体式刀柄、筒夹式刀柄和热缩式刀柄，即使局部厚度相同，实际刚性与夹持性能也可能存在明显差异。
合理选择刀柄厚度，应综合考虑刀柄材料、外径、内孔尺寸、悬伸长度、夹持方式、主轴接口、刀具直径和切削载荷。只有结合整个刀具系统的结构和加工条件进行判断，才能有效控制径向跳动，降低振动风险，并保持稳定的加工精度。
一、刀柄厚度指什么？不同结构的厚度有什么区别
刀柄厚度通常是指刀柄某一结构部位的材料厚度，但在实际采购和技术交流中，可能涉及不同尺寸定义。因此，在讨论刀柄厚度对加工的影响之前，应先明确具体测量位置和结构类型，避免将外径、壁厚、夹持段长度等不同参数混为一谈。
1. 刀柄主体壁厚
刀柄主体壁厚一般指刀柄外表面与内部孔壁之间的径向材料厚度。对于存在中心孔、内冷通道或空心结构的刀柄，主体壁厚会影响局部截面刚性、扭转承载能力以及结构的变形特征。
在外径相同的情况下，如果内孔尺寸增加，主体壁厚通常会减小，截面抵抗弯曲和扭转变形的能力也可能随之降低。不过，实际变化还取决于内孔形状、材料弹性模量、局部结构过渡以及载荷方向，不能仅凭壁厚数值判断刀柄整体性能。
2. 夹持部位的壁厚
筒夹式刀柄通常通过筒夹的弹性变形夹紧刀具。筒夹自身的壁厚、开槽结构、材料热处理状态以及夹紧机构的作用方式，会共同影响夹持力和刀具定位稳定性。
如果筒夹壁厚和结构设计不合理，可能出现夹紧变形不均、刀具夹持力不足或重复装夹精度不稳定等问题。壁厚过大也不一定更好，因为筒夹需要具备适当的弹性变形能力，才能适应设计规定的夹持范围。
3. 刀柄外径与有效截面尺寸
刀柄外径与壁厚之间存在关联，但二者并不等同。对于实心刀柄，主要截面性能取决于外径、材料和结构；对于空心刀柄，则需要同时考虑外径与内径。对于相同材料和长度的圆形截面结构，外径及内孔尺寸的变化都会影响抗弯和抗扭性能。
在实际选型时，应区分刀柄主体直径、夹持直径、锥柄接口尺寸和局部壁厚，并确认制造商给出的结构参数。不能把刀柄整体外径直接当作壁厚，也不能仅凭外观厚重程度判断其加工刚性。
二、刀柄厚度对加工刚性的影响
加工刚性是指刀柄及相关刀具系统抵抗外力变形的能力。切削过程中，刀柄需要承受径向切削力、轴向载荷和扭转载荷。如果刀柄局部截面刚性不足，在载荷作用下就可能产生弯曲、扭转或局部变形，进而影响刀尖的实际位置。
1. 壁厚与抗弯刚性的关系
对于具有内孔的圆形刀柄结构，在外径保持不变的情况下，适当增加壁厚通常意味着内孔尺寸减小，截面惯性矩增大，有利于提高抗弯刚性。但这一关系需要建立在结构形式、材料和边界条件相同的基础上，不能直接套用于所有刀柄。
从圆形截面的力学关系来看，截面抵抗弯曲变形的能力与截面惯性矩密切相关。对于理想的同心圆环截面，截面惯性矩可表示为外径和内径四次方之差的函数。因此，外径变化通常会对抗弯能力产生较大影响，内孔尺寸也会改变截面性能。
对于实际刀柄，还应考虑锥柄接口、夹持段、螺纹孔、冷却通道和结构过渡等因素。即使局部壁厚较大，如果刀柄悬伸过长、连接界面刚性不足或夹持段存在薄弱位置，整个刀具系统仍可能出现较明显的变形。
2. 壁厚与抗扭能力的关系
铣削和钻削过程中，刀柄需要传递主轴输出的扭矩。对于圆形截面，抗扭能力与极惯性矩、材料性能以及截面尺寸有关。在外径相同、材料相同且结构条件一致的情况下，减小内孔通常有利于提高截面的抗扭刚性。
如果刀柄局部壁厚不足，且加工过程中承受较大的切削扭矩，可能出现扭转变形增大、连接部位负荷上升或夹持稳定性下降等问题。对于高负载粗加工、硬质材料铣削和大直径刀具应用，应重点核对刀柄制造商规定的载荷能力和适用工况。
3. 厚重刀柄不一定具有更高的整体刚性
刀柄质量、壁厚和整体刚性之间存在联系，但不能简单画等号。增加材料可能提高某些截面的刚性，却也可能增加旋转质量和转动惯量。对于高速加工，刀柄还必须满足主轴接口、动平衡和允许转速等要求。
如果为了追求厚重而改变原有结构，可能影响刀具可达性、主轴负载和高速旋转性能。更合理的做法是优先选择经过设计验证的标准刀柄，并根据切削负载、悬伸长度和加工转速判断其是否适用。
三、刀柄厚度与径向跳动之间有什么关系
径向跳动是指刀柄或刀具旋转时，测量表面在径向方向上呈现的最大与最小读数之差。刀具系统的径向跳动会影响各切削刃的实际切削量，进而影响刀具磨损、加工表面质量和尺寸稳定性。
刀柄厚度会通过结构刚性和受力变形间接影响跳动表现，但厚度本身并不是径向跳动的直接决定因素。刀柄的制造精度、锥柄与主轴的配合状态、夹持机构质量、刀具直线度以及装夹清洁程度，通常都需要重点检查。
1. 厚度不足可能加剧受力后的偏移
当刀柄局部壁厚不足、截面刚性较低时，切削力可能引起更明显的弹性变形。如果刀柄同时存在较长悬伸或较大的径向切削载荷，刀尖位置就可能随载荷发生变化，从而影响实际切削轨迹和加工尺寸。
需要区分的是，静态径向跳动与切削过程中产生的动态偏移并不是同一个概念。刀柄即使在静止测量时具有较小的径向跳动，也可能因刚性不足、转速变化或切削力波动而产生动态振动。反过来，壁厚较大的刀柄如果接口精度差，也可能存在较大的静态跳动。
2. 刀柄结构偏心与壁厚不均会影响旋转状态
如果刀柄制造过程中出现内外圆不同轴、局部壁厚不均或关键配合面加工偏差，可能导致旋转质量分布不均或刀具中心位置偏移。高速旋转时，这些因素还可能与动不平衡、主轴状态和装夹误差共同作用，影响加工稳定性。
对于精密加工，应关注刀柄关键定位面、夹持孔和主轴接口的同轴度及相关几何精度。对于高速应用，还应核对刀柄的动平衡等级和允许工作转速，并按照制造商要求完成装配与检测。
3. 夹持系统对跳动的影响往往更加直接
刀柄通过不同的夹持结构固定刀具，例如筒夹夹持、热缩夹持、侧固式夹持或液压夹持。不同结构的定位原理和夹紧方式不同，实际径向跳动表现也会存在差异。
如果刀柄夹持孔、筒夹或刀具柄部存在污染、磨损、毛刺或尺寸不匹配，即使刀柄壁厚充足，也可能出现装夹偏心。对于需要高精度加工的场景，应在刀具实际装夹状态下测量跳动，并明确测量位置、测量长度和使用的检测方法。
四、刀柄厚度对加工质量和刀具寿命的影响
刀柄厚度通过影响局部结构刚性、受力变形和夹持状态，可能进一步影响加工表面质量、尺寸精度和刀具寿命。但这些影响通常不是由厚度单一因素造成，而是与刀具悬伸、切削参数、工件材料、主轴状态和刀具几何参数共同相关。
1. 对加工表面质量的影响
当刀具系统刚性不足或受力变形较大时，刀具切削轨迹可能产生偏移，并增加振动或颤振的风险。在铣削过程中，这可能表现为表面波纹、局部振纹、刀纹不均匀或加工表面粗糙度变差。
如果通过合理的刀柄结构和夹持方式提高整体刚性，并缩短不必要的悬伸长度，通常有利于降低受力变形。但若表面质量问题来自刀具磨损、切削参数不当、主轴轴承状态异常或工件装夹不稳，仅增加刀柄壁厚并不能从根本上解决问题。
2. 对尺寸精度的影响
在精密铣削、镗削和轮廓加工中，刀具在切削载荷下发生的偏移可能导致实际加工尺寸与程序设定尺寸之间出现差异。对于薄壁工件、小直径刀具和深腔加工，这类问题往往更加明显。
刀柄刚性较高且夹持状态稳定，有助于减小受力后的刀尖位置变化。但加工尺寸仍会受到机床几何误差、热变形、刀具磨损、工件变形和加工程序等因素影响。因此，尺寸超差时应进行系统排查，而不应直接归因于刀柄厚度。
3. 对刀具磨损与使用寿命的影响
径向跳动较大时，不同切削刃之间的负荷分配可能不均，部分切削刃会承担更高的切削负荷，导致局部磨损加快，严重时还可能出现崩刃或异常损伤。刀具系统刚性不足所引发的振动，也可能加剧刀刃磨损和加工表面损伤。
选择结构合理、夹持稳定的刀柄，有助于改善切削负荷分配和加工稳定性。但刀具寿命还与刀具材料、涂层、切削速度、进给量、切削深度及冷却润滑条件有关。实际生产中，应通过加工试验验证刀柄配置与切削参数的组合效果。

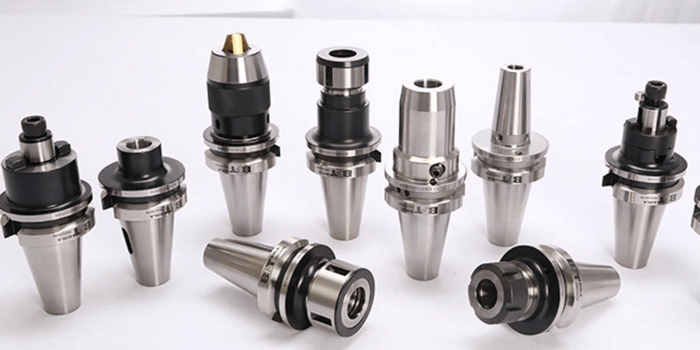

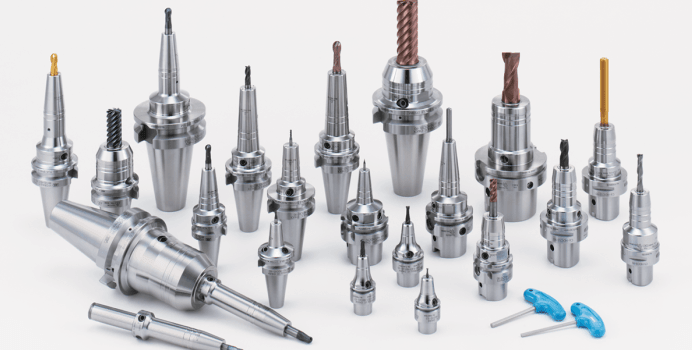

五、不同类型刀柄的厚度与结构选型要点
刀柄类型不同，其结构厚度的作用和设计重点也不同。选型时应先确定加工方式、刀具柄部规格、机床主轴接口、转速范围和切削载荷，再比较不同结构的夹持性能和刚性表现。
1. 筒夹式刀柄
筒夹式刀柄依靠筒夹弹性收缩夹紧刀具，适用于多种常见铣刀、钻头和其他具有标准圆柱柄部的刀具。此类刀柄的夹持性能与筒夹规格、夹持范围、锥面配合、螺母结构和装夹清洁度密切相关。
筒夹厚度需要满足设计要求，既要具备足够的夹持能力，也要保证必要的弹性变形。选型时不能通过单纯增加筒夹厚度来追求刚性，应使用与刀具柄径匹配的筒夹，并按照制造商规定的夹紧方式和夹紧力矩进行安装。
2. 热缩式刀柄
热缩式刀柄通过加热使夹持孔短暂膨胀，插入刀具后冷却收缩，实现较高同轴度的夹持。其夹持段的壁厚、材料热处理性能和加热冷却条件会影响夹持能力、尺寸稳定性及重复装夹表现。
热缩式刀柄通常适用于需要较高旋转精度和较好动平衡性能的精密加工场景。但实际表现仍取决于刀柄制造质量、刀具柄部尺寸、加热设备和装夹操作。选购时应核对允许转速、适用刀具柄径以及热缩操作要求，不应仅凭夹持段厚度判断精度。
3. 液压式刀柄
液压式刀柄利用内部液压夹紧机构固定刀具，其夹持稳定性与内部结构、液压系统状态、刀具柄部尺寸和使用条件有关。刀柄主体壁厚需要满足结构强度和工作安全要求，同时还应考虑内部油腔、密封结构及制造精度。
此类刀柄适合部分精加工和对表面质量要求较高的应用，但并非所有重载切削工况都适用。应依据制造商规定的刀具直径、允许转速、切削载荷和使用方式进行选择，并定期检查夹持机构是否存在异常。
4. 侧固式刀柄
侧固式刀柄通常利用侧向紧固螺钉固定具有相应定位平面的刀具，结构相对直接，适用于部分钻削、粗加工及需要可靠传递扭矩的工况。其局部壁厚和螺钉安装区域需要具备足够的结构强度，避免紧固部位出现过大的局部变形。
侧固式刀柄的径向跳动表现还受到刀具柄部定位面、螺钉位置和夹持结构影响。对于高精度精加工，应结合刀具结构和加工要求评估其适用性，不能仅依据主体壁厚或夹持力进行判断。
六、如何根据加工工况选择合适的刀柄厚度
刀柄厚度的选择应建立在实际加工条件基础上。采购时应明确刀柄类型和关键尺寸，并结合工件材料、刀具直径、悬伸长度、切削参数和机床能力进行综合判断。
1. 根据切削载荷选择结构刚性
粗加工通常需要承受较大的切削力和扭矩，刀柄应具备与切削负载相匹配的结构强度和夹持能力。对于大切深、高进给或难加工材料，应重点确认刀柄制造商规定的使用范围，并检查夹持机构和主轴接口是否适合目标工况。
精加工则更关注径向跳动、重复装夹精度和动态稳定性。对于小余量、高表面质量要求的加工任务，应在满足强度要求的基础上，优先选择经过验证的高精度夹持结构，而不是单纯追求更厚的主体结构。
2. 根据刀具悬伸长度评估整体刚性
刀具悬伸长度是影响刀具系统刚性的关键因素之一。对于类似悬臂梁的刀具系统，在其他条件相同的理想情况下，悬伸长度增加会明显降低整体抗弯刚性，并放大切削载荷造成的刀尖位移。
当刀具需要深入型腔或加工深孔时，即使采用壁厚较大的刀柄，较长的悬伸也可能导致系统刚性不足。此时应尽可能缩短不必要的悬伸，选择适合深腔加工的刀柄结构，并合理调整切削参数。
3. 根据主轴转速检查安全与动平衡要求
高速加工对刀柄的旋转精度、动平衡和结构安全性提出更高要求。刀柄厚度变化可能改变质量分布和转动惯量，因此不能只以静态刚性作为判断依据。
选购高速刀柄时，应核对允许工作转速、动平衡等级、主轴接口和配套夹持系统的限制。实际使用转速不得超过制造商针对该刀柄及装配状态规定的允许范围，并应确保刀柄、刀具和紧固部件符合高速旋转要求。
4. 根据加工精度要求验证跳动
对于精密加工，应在实际装夹状态下测量刀柄或刀具的径向跳动。测量时应清洁主轴接口、刀柄锥面、夹持孔和刀具柄部，并使用适合精度要求的检测设备。
测量结果应注明检测位置和测量条件，因为靠近夹持端测得的跳动与刀具伸出端的跳动可能不同。若伸出端跳动明显增加，应检查刀具直线度、夹持状态、刀柄接口精度和主轴状态，并结合实际测量数据判断原因。
七、刀柄厚度相关的常见问题与排查方法
1. 刀柄越厚，加工刚性一定越好吗？
不一定。在外径、材料、结构形式和悬伸条件相同的情况下，增加空心刀柄的壁厚通常有利于提高截面刚性。但刀柄整体性能还受到外径、材料、接口、夹持方式和悬伸长度影响，不能仅凭厚度判断优劣。
2. 刀柄厚度不足会直接导致径向跳动吗？
不一定。壁厚不足可能降低结构刚性，使切削载荷下的变形增大，但静态径向跳动通常还与制造精度、接口配合、夹持机构和刀具柄部状态有关。应区分静态跳动与切削过程中的动态偏移，分别检查并验证。
3. 刀柄壁厚增加后，能否提高刀具寿命？
在原有结构刚性不足且其他条件相近的情况下，合理提高结构刚性可能减少振动和负荷分配不均，从而改善刀具使用状态。但如果刀具寿命主要受到切削参数、材料性能或冷却条件影响，单纯增加刀柄壁厚未必能够取得明显改善。
4. 精加工应如何选择刀柄结构？
精加工通常应重点考虑径向跳动、重复装夹精度、动态稳定性和刀具可达性。可以根据机床接口、刀具柄部和加工要求选择合适的热缩式、液压式或其他高精度刀柄，并通过实际装夹测量确认其性能。
5. 如何判断刀柄厚度是否适合当前加工工况？
应综合检查刀柄的结构尺寸、材料性能、允许载荷、悬伸长度、主轴接口和制造商技术规格，再结合实际切削试验观察振动、加工尺寸和表面质量。如果出现异常跳动或振纹，应先排查接口清洁度、夹持状态、刀具磨损和主轴精度，再判断是否需要更换刀柄结构。
八、总结
刀柄厚度会影响特定结构的截面刚性、抗弯能力和抗扭性能，但并不能单独决定刀具系统的加工精度。对于空心结构，在外径和其他条件相同的情况下，合理增加壁厚通常有助于提高截面刚性；对于筒夹式、热缩式和液压式刀柄，还必须考虑夹持机构本身的结构设计和工作原理。
在实际加工中，刀柄厚度与径向跳动之间主要通过结构变形和夹持状态产生关联。静态跳动还受到刀柄制造精度、主轴接口、刀具柄部和装夹清洁度等因素影响。因此，选购刀柄时应围绕加工载荷、悬伸长度、刀具类型、主轴转速和工件公差进行综合评估，并通过实际装夹检测与切削验证确认适用性，才能兼顾加工刚性、旋转精度和刀具使用寿命。
