精密磨床成形误差是指工件经过磨削后，实际平面、圆柱面、曲面或成形轮廓与设计几何形状之间的偏差。误差来源不仅包括机床导轨直线度、主轴回转和坐标轴垂直度等几何误差，还受到砂轮修整、磨削热、工件装夹、磨削力和测量方法影响。精密磨削中的尺寸误差、形状误差与表面粗糙度相互关联，需要通过机床状态检测、热稳定控制、砂轮修整和数控补偿形成闭环，而不能只依靠反复调整进刀量解决。
一、精密磨床成形误差有哪些主要来源
1、机床几何误差会直接改变砂轮与工件之间的相对运动轨迹。工作台导轨直线度不足可能使平面磨削出现中凸、中凹或波动，主轴轴线与工作台运动方向不垂直时，工件表面可能产生倾斜和锥度。
2、砂轮形状误差会被复制到工件表面。成形磨削中，砂轮轮廓、圆角和角度决定工件成形尺寸，修整器安装位置不准、修整轨迹偏差或砂轮磨损不均，都会造成轮廓尺寸和形状偏差。
3、磨削系统由机床、砂轮、夹具和工件共同组成，任何环节的弹性变形都可能改变实际切入量。砂轮主轴、工件支承或夹具刚性不足时，设定进给量与材料实际去除量之间会出现差异，并可能在磨削结束后产生弹性恢复。
二、热变形怎样影响磨削成形精度
1、磨削过程中大量能量转化为热量，热量进入工件后会造成局部膨胀。工件在受热状态下被磨到目标尺寸，冷却后可能发生尺寸收缩，使平面度、圆度和轮廓尺寸偏离加工时的测量结果。
2、砂轮主轴、床身、工作台和液压系统也会因运行发热产生热位移。机床从冷态启动到热稳定状态之间，主轴中心位置和坐标关系可能持续变化。精密加工前需要进行合理预热，并保持连续稳定的运行节奏。
3、磨削液温度、流量和喷射位置会影响工件与机床的温度分布。冷却不足容易造成局部高温，流量忽大忽小又可能形成周期性热变化。精密磨削宜控制磨削液温度，并使其充分进入砂轮与工件接触区域。
三、砂轮与磨削参数会产生哪些误差
1、砂轮粒度、硬度、组织和结合剂影响切削能力及磨削力。砂轮过硬或发生堵塞后，磨粒不易脱落更新，摩擦和挤压作用增强，容易引起磨削热、工件变形和表面烧伤，成形轮廓也可能逐渐失真。
2、砂轮修整后的圆跳动和轮廓精度决定初始加工状态。修整进给过快可能形成较粗表面和明显修整螺纹，修整量不足则难以去除钝化层。成形砂轮还需要验证修整器几何形状与程序轨迹是否匹配。
3、磨削深度、工作台速度和横向进给量过大时，磨削力与热量会增加，工件更容易让刀和变形。精磨阶段通常采用较小进给，并安排无进给磨削，使系统弹性变形逐渐释放，提高尺寸和形状稳定性。
四、装夹与测量误差如何影响结果
1、平面磨削使用磁力吸盘时，工件可能被吸力压平。带有初始翘曲的薄板在吸附状态下完成磨削，松开后会回弹，造成平面度超差。可采用小切深、翻面磨削、垫片支承或低应力装夹方式减少变形。

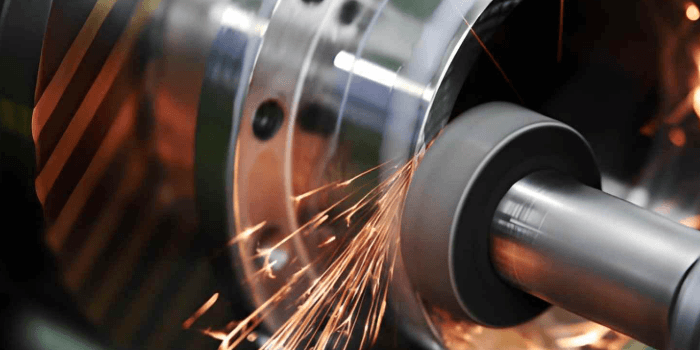

2、外圆磨削中，顶尖孔状态、中心架位置和夹紧力会影响工件旋转轴线。顶尖孔有毛刺、污物或形状误差时，工件可能产生径向跳动；细长轴支承不当还会因磨削力产生弯曲，使圆柱面形成腰鼓或锥度。
3、测量时的工件温度、测量位置和量具精度也会造成判断偏差。刚完成磨削的工件可能仍处于升温状态，应根据精度要求进行温度平衡。曲面和成形轮廓需要使用适合的轮廓仪、坐标测量设备或专用样板验证。
五、几何误差与热误差怎样补偿
1、几何误差补偿应先通过激光干涉、精密水平检测、标准球或其他方法建立机床误差数据，再将定位误差、直线度误差和轴间垂直度误差写入控制系统。补偿前需要排除机械松动和严重磨损，不能用软件掩盖结构故障。
2、热误差补偿可利用主轴、床身、磨削液和环境温度数据建立位移修正关系，在加工过程中动态调整坐标或进给量。温度与位移关系可能随设备状态和季节变化，应定期使用标准件验证模型，避免补偿参数长期失效。
3、工艺补偿需要结合首件测量和过程检测修正砂轮位置、修整量及加工余量。批量加工中可通过在线测量或主动量仪监控尺寸变化，并根据砂轮磨损自动修正。补偿值应设置合理范围，出现异常突变时应先排查设备和装夹问题。
以下是您可能还关注的问题与解答：
Q：精密磨床加工后工件为什么会出现中间高、两端低？
A：可能与工作台导轨直线度、工件受热膨胀、磁力吸盘变形和砂轮修整状态有关。需要结合误差方向、加工时间和冷却后测量结果判断具体原因。
Q：增加无进给磨削可以消除所有成形误差吗？
A：不能。无进给磨削主要用于释放系统弹性变形和减少残余材料，但无法消除机床几何误差、砂轮轮廓错误、热变形及装夹回弹，仍需进行针对性调整。
Q：砂轮刚修整完为什么尺寸仍然不稳定？
A：修整后砂轮切削状态、主轴温度和磨削力可能发生变化，砂轮轮廓也需要经过验证。若修整器位置、补偿量或冷却条件不稳定，工件尺寸仍会出现波动。
Q：数控补偿可以替代机床精度维修吗？
A：不能。数控补偿适合修正规律性和可重复的误差。导轨松动、轴承损伤、间隙变化和结构变形属于机械状态问题，应先维修恢复稳定性，再进行误差标定和补偿。
精密磨床成形误差由机床几何精度、砂轮状态、磨削热、系统刚性、工件装夹和测量条件共同决定。热变形会引起加工过程中与冷却后的尺寸差异，几何误差则会持续影响砂轮运动轨迹和工件轮廓。通过控制机床热状态、规范砂轮修整、优化磨削参数、降低装夹变形，并结合几何标定、热模型和在线测量补偿，可以提高平面、圆柱面及复杂成形表面的加工一致性。
