自动化伺服控制系统是现代工业设备实现精密运动的核心电子控制体系。从数控机床的刀具定位到工业机器人的关节动作,再到包装线的同步跟随,伺服控制系统将指令信号转换为精确的机械运动,并实时监测偏差进行校正。本文围绕自动化伺服控制系统的基本原理、闭环反馈架构、关键部件组成和典型应用展开,帮助从业者建立从概念到实践的系统认知。
一、伺服控制系统的基本概念与分类
什么是伺服控制系统
伺服一词指系统能够跟随指令信号完成精确的位置、速度或力矩输出。伺服控制系统至少包含控制器、驱动器和执行电机三个部分,通过持续比较指令值与实际反馈值产生调整信号,驱动电机向减小偏差的方向运行。与普通电机调速系统的区别在于,伺服系统强调动态响应速度、稳态精度和抗扰动能力的三重统一。
开环控制与闭环控制的区别
开环控制系统仅按预设指令输出,不检测实际执行结果。例如常见的步进电机简易驱动,控制器发出脉冲后不再验证电机是否到达目标位置。闭环控制系统则在输出端安装位置传感器或速度传感器,将实际状态反馈回控制器进行比较,形成偏差驱动修正。开环系统结构简单、成本低,但抗扰动能力弱;闭环系统精度高、适应性强,是现代高性能伺服控制的基本形态。
伺服控制的三种基本模式
伺服控制系统通常支持位置控制、速度控制和力矩控制三种工作模式。位置控制模式以精准定位为目标,常用于点位运动和对刀动作;速度控制模式以恒速运行为目标,常用于主轴驱动和传送系统;力矩控制模式以恒定输出力为目标,常用于压装、卷绕和张力控制。部分高端驱动器支持模式间在线切换。

二、闭环反馈的三环架构
电流环:内层基础调节
电流环是三环控制架构的内层,也是响应速度较高的环路。它直接控制电机绕组中的电流大小,进而决定电机输出的电磁力矩。电流环的调节频率通常在数千赫兹到数万赫兹之间,通过对电流传感器反馈值与参考值的比例积分调节,确保电机力矩快速跟随指令,为外层的速度环和位置环提供稳定基础。
速度环:中间承上启下
速度环在电流环之上运行,通过电机尾部旋转编码器或其他速度传感器采集实际转速,与目标转速比较后输出电流环的力矩指令。速度环的调节频率通常在数百赫兹到数千赫兹之间,其核心目标是消除速度静差和快速抑制负载波动引起的转速变化。速度环的比例积分参数整定直接影响系统的刚性和抗扰性能。
位置环:外层终极目标
位置环是三环控制的外层,接收来自上位机或运动控制器的目标位置指令,与旋转编码器或光栅尺反馈的实际位置比较,向速度环输出速度指令。位置环的调节频率通常在数十赫兹到数百赫兹之间。位置环的增益设计需要在响应速度与超调量之间取得平衡——增益过高可能引起机械振动,增益过低则定位时间过长。
三、伺服系统的核心组成部件
伺服电机
伺服电机是系统的执行单元,常见类型包括永磁同步交流伺服电机和直流伺服电机。永磁同步交流伺服电机具有高功率密度、小惯量、低转矩脉动等优点,是数控机床和工业机器人的主流选择。选择伺服电机时需关注额定功率、额定转速、额定力矩和转子惯量等参数,电机输出特性应与负载惯量和运行工况匹配。
伺服驱动器
伺服驱动器接收控制器发来的模拟电压信号或数字脉冲指令,经过内部电流环和速度环运算后产生驱动电机的功率输出。现代数字式伺服驱动器内置微处理器或数字信号处理器,可实现复杂的控制算法、自整定功能和故障诊断。驱动器参数配置涵盖电机参数识别、增益设定、滤波频率、制动电阻匹配和保护阈值等。
反馈元件
反馈元件是闭环系统的感官器官。常用的位置反馈元件包括增量式旋转编码器、绝对位置编码器、旋转变压器和直线光栅尺。增量式编码器通过计数脉冲来推算位置,断电后丢失当前位置信息;绝对位置编码器则每个位置对应一组编码,断电重启后无需回零。对高精度机床,还可采用分辨率更高的正弦波编码器或光栅尺作为全闭环位置反馈。

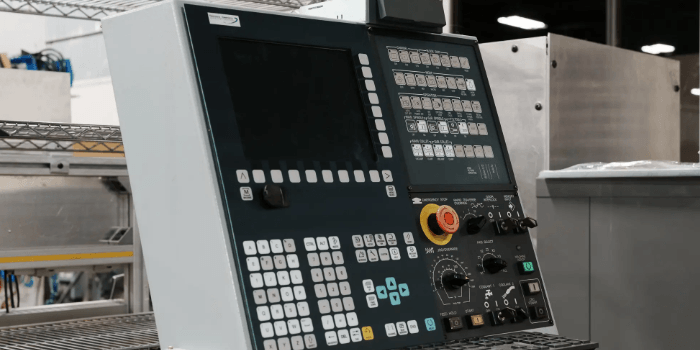

上位控制器与通信网络
上位控制器负责生成运动轨迹规划,将目标位置、速度和加速度通过工业通信网络发送给伺服驱动器。常见的控制指令接口包括脉冲加方向、模拟电压和总线式数字通信。运动控制器可以是独立硬件模块、数控系统或集成在工业控制计算机中的软件模块。通信速率和同步精度影响多轴联动时的轮廓精度。

四、伺服系统的参数整定与调试
增益参数的基本概念
伺服系统调试的核心是合理设定各环路增益参数。增益增大,系统响应变快、跟随误差减小,但超过临界值会引发振荡和噪声;增益减小,系统趋于稳定但响应变慢、动态误差增大。位置环的比例增益、速度环的比例增益和积分时间常数是经常调整的参数。
惯量比匹配原则
负载惯量与电机转子惯量之比是伺服选型和调试的关键参数。惯量比过大会导致系统响应迟缓、定位振荡,严重时出现失控。一般精密运动场合推荐惯量比在五倍以内,高速高响应场合在十倍以内。超出推荐范围时,可选用减速机构或大惯量电机来降低有效惯量比。
滤波与抑振设定
机械传动链中不可避免地存在弹性变形和谐振频率。伺服驱动器通常提供陷波滤波器、低通滤波器和指令平滑功能,用于抑制特定频率的机械共振。调试时应先通过频率扫描或自整定功能识别谐振点,再针对性地设置滤波参数,避免在运行中长期运行于共振区间。
五、自动化伺服系统的典型应用场景

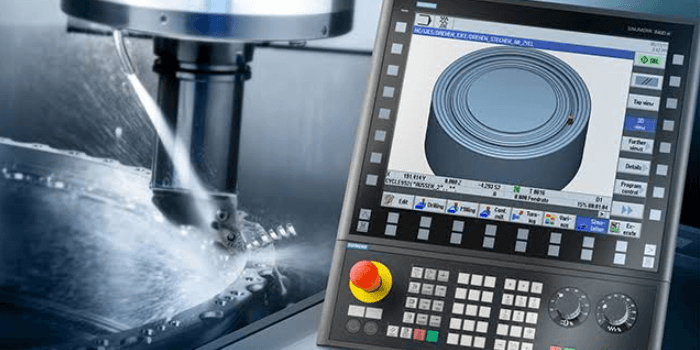

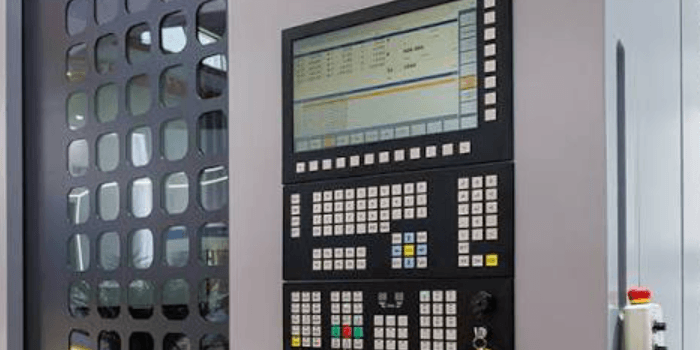

数控机床进给轴控制
数控机床的每个进给轴通常都配置独立的伺服控制系统。加工中要求的连续轨迹控制,需要位置环在毫秒级内完成指令响应,轮廓误差控制在微米等级。高速加工中心对伺服系统的加减速能力要求更高,加速度可达一个重力加速度或更高。
工业机器人关节驱动
六轴工业机器人的每个关节各有一套伺服控制系统。机器人在高速运动中对各轴的同步性要求严苛,力矩环需要补偿机械臂运动惯量变化和重力偏置。协作机器人在此基础上还增加了力觉传感器反馈,形成力矩与位置的双闭环安全控制。
电子凸轮与同步跟随
包装机械、印刷设备和纺织机械中,多个伺服轴之间需要保持严格的电子齿轮比或电子凸轮关系。主从轴之间的跟随误差通常要求在毫秒级时间差和微米级位置差以内,对伺服控制系统的实时性、同步精度和通信带宽提出了综合考验。
六、伺服控制系统核心参数对照表
以下表格整理了伺服控制系统的关键参数和典型选取范围,供选型与调试参考。
| 参数分类 | 关键指标 | 典型范围 | 选取依据 |
| 伺服电机 | 额定功率、额定转速、额定力矩 | 零点零五至三十千瓦 | 负载功率需求、运行速度曲线 |
| 惯量匹配 | 负载惯量与电机惯量比 | 五倍至十倍以内 | 精度等级、响应速度要求 |
| 电流环 | 调节频率 | 数千赫兹至数万赫兹 | 驱动器硬件能力 |
| 速度环 | 调节频率、增益 | 数百赫兹至数千赫兹 | 刚性需求与抑振平衡 |
| 位置环 | 调节频率、增益 | 数十赫兹至数百赫兹 | 定位精度与跟随误差要求 |
| 反馈分辨率 | 编码器每圈脉冲数 | 数千至上百万 | 定位精度等级 |
| 通信方式 | 接口类型、通信周期 | 模拟、脉冲或总线 | 多轴联动同步需求 |

七、自动化伺服控制系统常见问答
伺服电机和步进电机有什么区别?
伺服电机通常工作在闭环模式下,通过编码器反馈实现精确的位置和速度控制,在高速高响应场合性能突出。步进电机多运行在开环模式,通过脉冲数量确定位置,成本较低但存在丢步风险。伺服电机适合动态性能和定位精度要求高的场合,步进电机适合低速、中低精度和成本敏感的场合。
三环控制中哪个环调不好影响较大?
三个环路是嵌套关系,内环出问题外环必然失常。电流环是基础,若电流调节不稳,力矩输出波动大,速度环和位置环都无法正常工作。实际调试中,通常按照从内到外的顺序依次整定电流环、速度环和位置环,确保每一层稳定后再推进到下一层。
全闭环和半闭环控制有什么区别?
半闭环控制的反馈信号来自电机尾部编码器,只检测电机轴的位置,无法反映丝杠间隙、热变形和联轴器弹性等传动误差。全闭环控制将直线光栅尺等末端执行端的位移传感器作为反馈元件,直接测量刀具或工作台的实际位置,消除传动链累积误差。全闭环控制精度更高,但调试难度和对结构刚性的要求也更高。
伺服系统为什么要做惯量匹配?
惯量比过大时,电机需要输出更大力矩来加减速负载,导致响应变慢、定位超调甚至振荡。合理的惯量匹配可使电机工作在设计效率区间,减少发热和能耗,提高定位精度和机械寿命。选型阶段应尽量通过优化传动比或选用适合惯量的电机来满足惯量比要求。
伺服系统出现振动该怎么办?
先判断振动来源是机械还是电气。检查联轴器同心度、皮带松紧、丝杠预紧和导轨润滑状态,排除机械松动和装配不良。电气方面,可尝试降低速度环和位置环增益,启用陷波滤波器抑制共振频率,减小指令加速度变化率。若无法通过参数调整消除,应考虑使用刚性更高的机械结构或更换更高性能的伺服系统。
总结
自动化伺服控制系统是工业装备实现精密运动控制的技术基石。它以闭环反馈为核心架构,通过电流环、速度环和位置环的三层嵌套调节,将控制器发出的指令转化为伺服电机的精确转动。伺服电机、驱动器、反馈元件和上位控制器四大部件协同工作,共同决定了系统的定位精度、响应速度和抗扰动能力。合理的伺服选型、增益整定和惯量匹配是保证系统性能的前提,也是长期稳定运行的可靠保障。
