筒夹是机床夹头中用于夹持刀具或工件的关键零件，其外径尺寸直接决定了与刀柄本体、夹紧螺母、主轴接口之间的配合关系。很多操作人员在更换筒夹时，只关注内孔直径是否匹配刀具柄径，却忽略了外径规格带来的影响。实际上，筒夹外径不仅关系到夹持精度，还会影响夹紧力分布、动平衡性能和使用寿命。下面从筒夹结构、夹持精度、夹紧力、接口匹配和选型要点五个角度，系统解析筒夹外径对使用的影响。
一、筒夹基本结构与外径定义

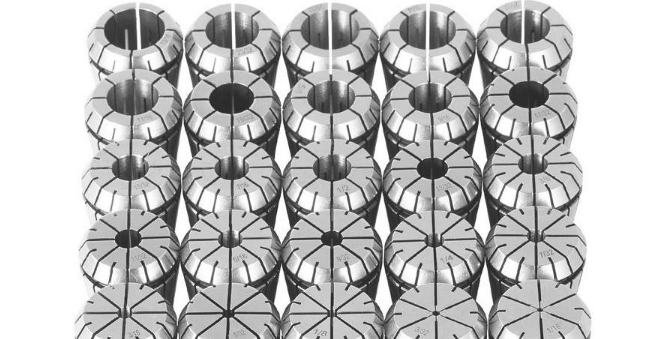

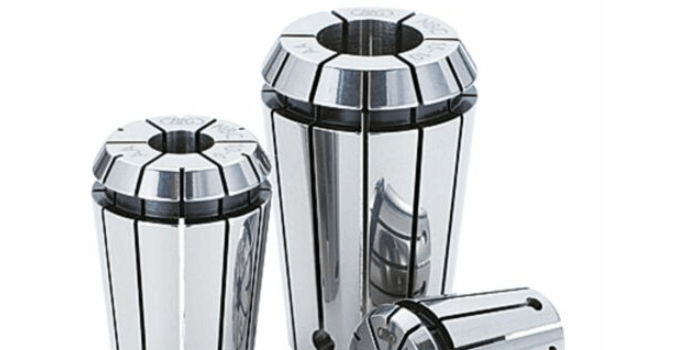

1、筒夹通常由弹簧钢、轴承钢或特种合金钢制成，外形呈锥形薄壁套筒，前端开有多条轴向槽，后端带有一段圆柱面或螺纹结构。夹紧时，螺母沿轴向推进，使筒夹在外锥面与刀柄内锥面之间受挤压而径向收缩，从而抱紧刀具柄部。筒夹的外径指的就是这一段外锥面的最大直径，常见规格有二十五毫米、三十二毫米、四十毫米等。
2、筒夹外径与刀柄规格是一一对应关系。外径二十五毫米的筒夹只能配二十五毫米规格的夹头和螺母，不能随意装入三十二毫米或四十毫米的夹头中。即使某些规格相近，锥面角度、槽数、槽深和导向结构也存在差异，强行混装会导致配合不良、夹持偏心和寿命下降。

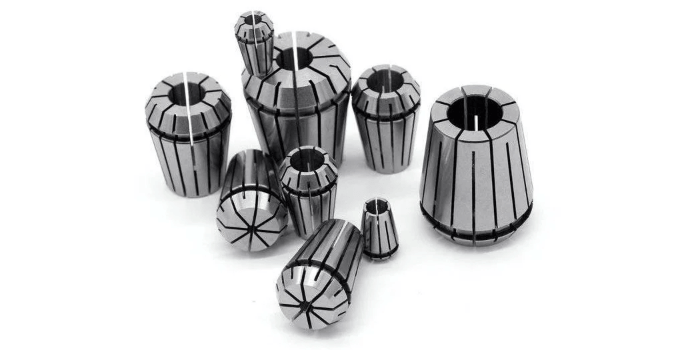

3、筒夹外径规格还与可夹持的刀具柄径范围有关。一般来说，筒夹外径越大，整体刚性越好，可夹持的刀具柄径范围也越宽。例如二十五毫米规格的筒夹常见夹持范围为1至16毫米，三十二毫米规格为2至20毫米，四十毫米规格为3至26毫米。不同厂家可能略有差异，选型时应以厂家规格表为准。
二、外径对夹持精度的影响
1、筒夹外径直接影响其径向刚性和薄壁变形能力。外径较小的筒夹壁厚薄、弹性好，适合夹持小直径刀具，但抵抗径向切削力的能力相对较弱。外径较大的筒夹壁厚更厚，刚性更强，夹持大直径刀具时跳动更小。高速旋转条件下，外径不足的筒夹容易产生让刀和振颤，影响加工表面质量。
2、筒夹的径向跳动通常以锥面与内孔的同轴度来评价。精密级筒夹的径向跳动可控制在5微米以内，普通级为10至20微米。外径规格与制造精度共同决定实际夹持后的刀具跳动。例如用二十五毫米规格筒夹夹持3毫米刀具时，由于筒夹薄壁长，夹持后的综合跳动可能明显大于夹持12毫米刀具的情况。
3、外径还会影响筒夹的夹持长度和悬伸。小外径筒夹夹持长刀具时，刀具悬伸与夹持长度的比值偏大，刚性下降。大外径筒夹提供更长的夹持接触面，有利于抑制刀具在切削力作用下的偏摆。对于深腔加工、重载铣削等场景，优先选用大外径筒夹和短刀具组合。
三、外径对夹紧力与扭矩传递的影响
1、筒夹外径决定了螺母拧紧时产生的夹紧力大小。相同拧紧力矩下，外径较大的筒夹具有更大的锥面接触面积，单位面积压力更小，但总的轴向夹紧力更高，传递给刀具的夹持扭矩也更大。这对于重切削、大直径刀具或强力铣削非常重要，可防止刀具在切削力作用下发生打滑。
2、夹紧力过大也会带来问题。小外径筒夹如果强行用大扭矩拧紧，薄壁部分可能发生塑性变形，甚至导致槽口开裂。不同外径的筒夹都有推荐的拧紧力矩范围，二十五毫米规格通常在15至25牛米之间，三十二毫米规格在25至40牛米之间，四十毫米规格在40至70牛米之间。超扭矩拧紧会加速筒夹疲劳失效。
3、扭矩传递能力与夹持接触面积成正比。大外径筒夹与刀具柄部的接触面积更大，摩擦传扭能力更强。在加工高硬度材料、大切深或高进给工况时，足够的扭矩传递能力是防止刀具松动的关键。如果选用外径偏小的筒夹夹持大直径刀具，即使勉强能装入，也可能因夹持扭矩不足而引发生产事故。
四、外径与刀柄、主轴接口的匹配关系
1、筒夹外径必须与刀柄夹头座的锥孔规格匹配。常见弹簧夹头刀柄按外径规格分为二十五毫米、三十二毫米、四十毫米等，对应锥孔半锥角和深度均经过标准化设计。外径不匹配会导致锥面接触面积不足，局部应力集中，刀柄锥孔或筒夹锥面产生早期磨损。
2、刀柄与主轴接口的规格也会间接限制筒夹外径选择。例如小锥度刀柄或热缩刀柄由于结构紧凑，通常只兼容小外径筒夹。加工中心主轴接口规格较大的设备，可以选用更大外径的强力刀柄，从而提高整体夹持刚性。选型时需要同时考虑机床主轴接口、刀柄规格和筒夹外径三者的匹配关系。
3、动平衡性能也与外径相关。高速切削时，外径较大的筒夹和刀柄组合质量更大，对动平衡等级要求更高。一般高速刀柄会配合精密级筒夹使用，并在出厂前进行整体动平衡校正。普通外径筒夹在高速旋转时若存在较大的质量偏心，会引起主轴振动和加工表面质量下降。
五、不同外径筒夹的选型要点
1、选型时应先确定刀具柄径和加工工况。小直径刀具、精加工、高速切削场景，优先选用二十五毫米规格的小外径筒夹，利用其较好的夹持柔顺性获得较低跳动。中等直径刀具和一般铣削，三十二毫米规格是应用最广泛的折中选择。大直径刀具、重载切削、粗加工场景，应选用四十毫米或更大外径的强力筒夹。
2、注意筒夹夹持范围与刀具柄径的匹配。每款筒夹都有一定的有效夹持范围，例如某款十六毫米筒夹可能标注夹持范围为15至16毫米。夹持小于下限的刀具柄径，会导致筒夹未充分收缩、夹持力不足；夹持超过上限的刀具则无法装入。应使刀具柄径位于筒夹标注范围的中间偏上位置。
3、定期检查筒夹外径和锥面的磨损状态。长期使用后，筒夹外径锥面可能出现压痕、划伤或磨损，导致与刀柄配合松动。建议每月抽检一次关键筒夹，发现外径损伤或变形及时更换。不同外径规格的筒夹应分类存放，避免混用造成误装。
以下是您可能还关注的问题与解答：
Q：筒夹外径和刀柄规格不一致可以强行使用吗？
A：不可以。外径不匹配会导致锥面配合不良、夹持偏心和应力集中，轻则刀具跳动增大、加工质量下降，重则刀柄损坏或筒夹碎裂。必须按照刀柄标注规格选用对应外径的筒夹。
Q：筒夹外径越大，夹持精度就越高吗？
A：不一定。外径大意味着刚性好，适合夹持大直径刀具和重载加工；但夹持小直径刀具时，如果选用过大外径的筒夹，反而因薄壁长、弹性变形大而降低精度。应根据刀具柄径和加工要求匹配合适外径。
Q：筒夹外径会影响主轴最高转速吗？
A：会间接影响。大外径筒夹和刀柄组合质量更大，高速旋转时对动平衡要求更高。如果动平衡等级不足，大外径组合在超过一定转速时振动更明显，可能限制实际可用转速。高速加工通常优先选用小外径、轻量化且经过精密动平衡的筒夹刀柄。
Q：如何判断筒夹外径是否磨损？
A：可用目视检查锥面是否有压痕、划伤或变色；用外径千分尺测量外径锥面多个截面，观察是否出现不规则磨损；装入刀柄后检查是否有明显晃动或异常间隙。磨损严重的筒夹即使内孔还能夹紧刀具，也会导致综合跳动超差，应予以更换。
Q：二十五毫米、三十二毫米、四十毫米三种规格如何快速选择？
A：二十五毫米规格适合小刀具和高速精加工；三十二毫米规格是通用型，覆盖大多数铣刀和钻头；四十毫米及以上规格适合大直径刀具和重切削。实际选择时还要结合刀柄规格、主轴接口、加工材料和切削参数综合判断。
筒夹外径对使用确实有显著影响，涉及夹持精度、夹紧力、扭矩传递、刀柄匹配和动平衡性能等多个方面。企业在选型和更换筒夹时，不能只看内孔直径是否匹配刀具柄径，还要确认外径与刀柄规格一致，并根据加工工况合理选择筒夹规格。规范使用、定期检查和分类存放，是保证筒夹长期稳定工作的基本保障。
