筒夹能夹持哪些产品？筒夹是一种通过弹性变形实现径向夹紧的夹持元件，常用于数控机床、加工中心、车床、铣床及自动化设备。根据结构、尺寸和夹持方式不同，筒夹可以夹持刀具柄部、圆形棒料、轴类零件、部分薄壁工件以及需要重复定位的精密零件。
筒夹的适用范围并不只取决于工件直径，还与筒夹类型、夹持长度、材料弹性、夹紧力、工件形状和加工载荷有关。选型时需要确认筒夹与夹头、主轴或夹具系统的接口是否匹配，并核对制造商规定的夹持范围和使用条件。
一、筒夹的夹持原理与常见类型
筒夹通常具有开槽的弹性夹持结构。在夹头、螺母、拉杆或其他夹紧机构作用下，筒夹沿径向收缩，将工件或刀具柄部夹紧。松开夹紧机构后，筒夹依靠弹性恢复或机构回退释放被夹持物。
筒夹的夹持能力来自其与夹持对象之间的接触压力和摩擦力。夹持对象的尺寸、表面状态、筒夹材料及结构都会影响夹紧稳定性。若夹持直径超出筒夹允许范围，可能导致弹性变形不足、夹持力不均或筒夹损伤。

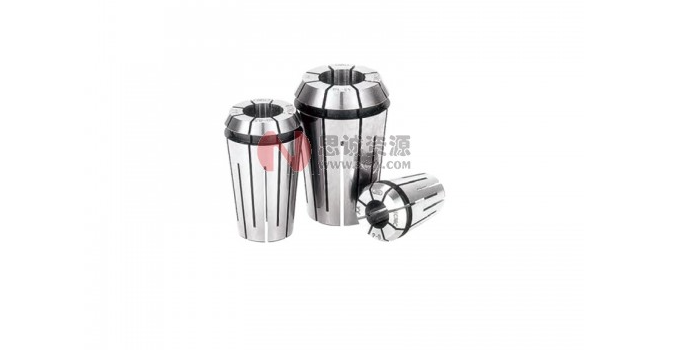

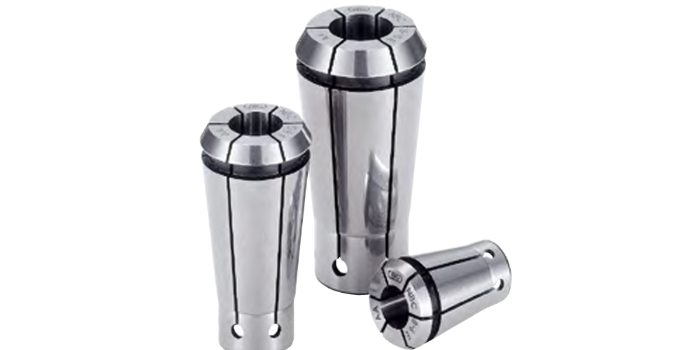

1. 弹簧筒夹
弹簧筒夹具有多个纵向开槽，能够在一定范围内弹性收缩。常见于刀具夹持、车床棒料夹持及精密加工设备。其具体夹持范围、精度和适用转速取决于筒夹系列及配套夹头系统。

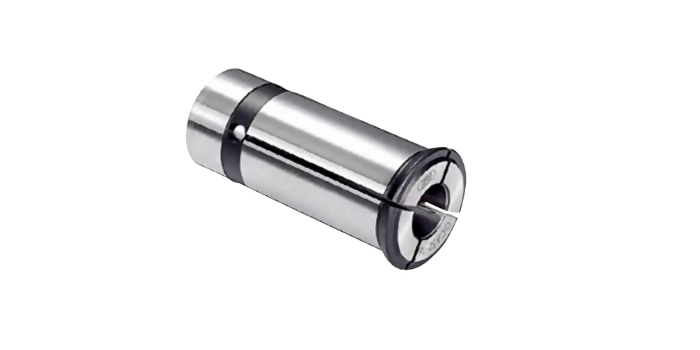

2. 车床棒料筒夹
车床棒料筒夹通常用于夹持圆形或特定截面的棒料、轴类毛坯。自动车床、数控车床和部分专用机床会采用相应筒夹系统，以便快速夹紧、重复装夹和连续加工。
3. 刀具夹持筒夹
刀具夹持筒夹用于夹持钻头、铣刀、铰刀、丝锥或其他具有规定柄部尺寸的刀具。此类筒夹需要与刀柄、夹头和机床接口相匹配，不能仅根据刀具直径判断能否使用。
4. 专用异形或定制筒夹
对于非圆截面、特殊定位面或特定工件结构，可根据产品形状设计专用筒夹。定制筒夹能够提高定位和夹持适应性，但应验证夹持面接触情况、工件变形、夹紧力分布和加工载荷下的稳定性。
二、筒夹可以夹持哪些产品？
1. 刀具：钻头、铣刀、铰刀及其他柄部刀具
筒夹常用于夹持具有圆柱柄部的切削刀具，例如钻头、立铣刀、铰刀以及部分丝锥。夹持时应确认刀具柄部直径与筒夹规格相符，柄部表面无明显损伤，并保证插入深度符合刀具和夹持系统要求。
刀具夹持不仅要防止轴向滑移，还应控制径向跳动。若筒夹、夹头或刀具柄部存在污物、毛刺、磨损或变形，可能造成夹持偏心，影响孔径、表面质量和刀具寿命。
需要注意，部分刀具具有扁位、螺纹柄或专用防滑结构，未必适合普通圆柱筒夹。应按照刀具柄部设计和夹持系统说明选用。
2. 圆形棒料：金属棒材与连续加工毛坯
筒夹可以夹持多种圆形棒料，例如钢棒、铝合金棒、铜合金棒及其他适合机加工的材料毛坯。棒料筒夹常用于车削、端面加工、钻孔、外圆加工和自动送料设备。
棒料夹持时，应考虑材料硬度、表面粗糙度、棒料直径公差和夹持长度。棒料表面若存在氧化皮、切屑、油污或明显弯曲，可能影响夹持接触和旋转稳定性。
对于长棒料或高速旋转工况，还应评估棒料伸出长度、支撑方式、主轴转速及设备防护。筒夹能够夹紧棒料，并不意味着棒料在任意悬伸和转速下都安全稳定。
3. 轴类与小型回转零件
筒夹适合夹持部分轴类零件、销轴、套类毛坯和小型回转件。对于需要重复装夹、同轴加工或连续批量生产的工件，筒夹可以提供较为稳定的径向定位。
实际夹持时，应判断工件是否具有足够的夹持长度和刚性。若轴类零件细长、容易弯曲，夹紧力过大可能导致变形；若夹持区域过短，则可能降低抗滑移和抗倾覆能力。
4. 薄壁件：套筒、薄壁管和轻量化零件
部分筒夹可以用于夹持薄壁套筒、薄壁管和其他环形零件，但这类应用对夹紧力和接触结构更敏感。薄壁件在径向夹紧作用下可能产生椭圆化、局部压痕或尺寸变化，尤其是壁厚较小、材料较软或夹持区域较短时。
针对薄壁件，应优先考虑接触面积较大、夹紧力可控且与工件外形匹配的夹持方案。必要时可采用专用薄壁筒夹、分段支撑结构或其他能够均匀分布夹紧力的夹具。
薄壁件夹持后，应在实际加工状态下检查关键尺寸和圆度。若工件在松夹后发生回弹，说明夹持过程可能引入了弹性变形，需要重新评估筒夹结构、夹紧力和定位方式。
5. 精密零件：小尺寸、高同轴度或重复定位工件
筒夹常用于夹持小型精密零件，例如精密销轴、微型轴类、仪器零件及其他需要稳定径向定位的工件。其优势在于夹持结构紧凑，适合重复装夹和批量加工。
但精密零件的加工精度不能仅由筒夹决定。筒夹本身的制造精度、夹头系统状态、主轴精度、工件尺寸公差、夹持面清洁度和装夹方式都会影响最终结果。
若零件具有高同轴度、圆度或径向跳动要求，应结合实际检测结果确认夹持系统是否满足要求，并定期检查筒夹磨损和夹持重复性。
6. 特定截面或定制工件
通过专用结构设计，筒夹也可能夹持六角棒、异形杆件或带有特定定位面的零件。但普通圆形筒夹并不一定能够可靠夹持非圆截面工件。
异形夹持需要考虑工件转动防止、定位基准、接触面积和夹紧力分布。若工件在加工中承受较大扭矩，单纯依靠摩擦夹紧可能不足，应采用与工件形状匹配的专用夹持结构。
三、不同产品使用筒夹时，重点检查什么？
筒夹选型需要从夹持对象和加工条件两方面评估。以下为常见产品的检查重点：
刀具：核对柄部直径、夹持长度、刀具类型、允许转速和跳动要求，确认筒夹与刀柄系统兼容。
棒料：核对棒料直径公差、表面状态、伸出长度、材料硬度和加工载荷，确保夹紧后不滑移、不产生异常振动。
轴类零件：关注夹持长度、同轴定位、细长件变形以及加工过程中的支撑条件。
薄壁件：关注夹紧力、接触面积、壁厚、夹持后的尺寸变化和松夹回弹。
精密零件：关注筒夹精度、重复定位、清洁度、磨损状态及加工后检测结果。
异形件：确认专用筒夹的定位结构、抗转能力和夹持面是否与工件形状匹配。
四、筒夹选型的关键参数
1. 夹持直径与允许夹持范围
筒夹通常对应一定的夹持尺寸范围。选型时应确认工件或刀具的实际直径、尺寸公差以及筒夹允许的收缩范围。不能通过强行拉紧来弥补规格不匹配。
2. 筒夹接口与配套夹头
筒夹需要与相应夹头、螺母、拉杆或主轴系统配套。不同系列的筒夹即使外观相似，也可能在锥度、长度、开槽结构和夹紧方式方面存在差异。应以设备和夹持系统制造商的接口规格为准。
3. 夹持长度与夹紧力
夹持长度影响接触面积和抗滑移能力。夹持长度不足可能降低稳定性，夹持长度过大或夹紧力过高则可能造成工件变形。合理夹紧力应与工件材料、尺寸、加工载荷及筒夹结构相匹配。
4. 精度、跳动与重复定位要求
对于精密刀具和零件，应确认筒夹及配套系统的径向跳动、重复夹持能力和适用精度等级。具体数值需参考制造商资料，并结合实际装夹后的测量结果判断。
5. 转速与动平衡要求
用于高速旋转的刀具或棒料夹持系统，应核对筒夹、夹头、螺母和刀柄的允许转速及动平衡要求。高速加工时，夹持系统的清洁度、安装状态和整体平衡都会影响安全性和加工稳定性。
五、筒夹夹持常见问题与维护建议
1. 夹持后工件打滑
工件打滑可能与夹持直径不匹配、夹持长度不足、夹紧机构未到位、夹持面存在油污或切屑，以及加工载荷过大有关。应检查筒夹规格、夹持表面和夹紧机构状态，不宜单纯通过过度夹紧解决。
2. 夹持后径向跳动偏大
径向跳动偏大可能由筒夹磨损、夹持面污染、工件柄部尺寸异常、刀柄或主轴状态不良引起。可按系统顺序检查筒夹、夹头、刀具或工件柄部以及主轴接口，并使用适合的测量工具验证。
3. 薄壁工件夹紧变形
薄壁件变形通常与夹紧力过大、接触区域不均、夹持位置不合理或工件刚性不足有关。可评估专用筒夹、扩大接触区域、调整夹持位置或采用辅助支撑，并通过松夹后的尺寸检查确认效果。
4. 筒夹磨损、污染与保养
筒夹使用过程中应保持夹持面和配合锥面清洁，及时清除切屑、油泥和毛刺。检查筒夹开槽、夹持面及配合部位是否存在裂纹、变形、异常磨损或腐蚀。若出现夹持不稳定或精度无法满足要求，应根据制造商要求检修或更换。
六、常见问题解答
Q：筒夹只能夹持圆形产品吗？
A：普通圆形筒夹主要用于圆柱柄部、圆棒料和回转类工件。非圆截面产品通常需要专用筒夹或匹配的夹持结构，不能假设普通筒夹可以可靠夹紧所有形状。
Q：筒夹能夹持薄壁管吗？
A：可以在结构和工况合适时夹持，但必须控制夹紧力并评估薄壁管的变形。壁厚、材料、夹持长度和接触方式都会影响夹持后的圆度与尺寸。
Q：筒夹夹持精密零件就一定能保证高精度吗？
A：不一定。筒夹可以提供稳定的径向夹持，但最终精度还受筒夹制造质量、配套夹头、主轴状态、工件尺寸和装夹清洁度等因素影响。应通过实际检测确认。
Q：筒夹夹持直径不合适，可以强行夹紧吗？
A：不建议。超出规定夹持范围可能造成筒夹永久变形、夹持力不均、工件损伤或夹持失效。应选用尺寸匹配的筒夹，并遵守制造商规定的使用范围。
筒夹能够夹持的产品包括刀具柄部、圆形棒料、轴类零件、部分薄壁件、精密回转零件以及配套专用筒夹设计的异形工件。选型时应重点核对夹持尺寸、接口、夹持长度、夹紧力、精度和转速要求。对于薄壁件和高精度零件，还需要通过装夹后的尺寸、跳动或重复定位检测验证夹持方案，确保筒夹既能可靠固定产品，也不会引入不必要的变形和加工误差。
