加工中心的自动换刀功能是实现工序集中和无人化运行的核心技术，刀柄作为刀具与主轴之间的连接载体，能否顺畅完成自动换刀取决于刀柄结构、接口规格、拉钉形式、重量平衡等多方面因素是否与自动换刀装置匹配。本文从换刀装置工作原理出发，分析刀柄各项参数与自动换刀之间的关系，帮助操作人员在选配刀柄时做出合理判断，确保自动换刀过程的可靠性和稳定性。
一、自动换刀装置的基本结构与工作原理
1、加工中心的自动换刀装置主要由刀库和换刀机械臂两大部分组成。刀库负责按工位存放待用刀具，常见结构包括盘式刀库、链式刀库和斗笠式刀库，刀具容量从十几把到上百把不等。换刀机械臂在数控系统的指令控制下执行抓刀、拔刀、交换和插刀一系列动作，整个换刀流程通常在二到六秒内完成。机械臂末端安装有夹爪或卡爪，通过夹持刀柄上的特定部位实现抓取和定位，刀柄能否被自动换刀装置抓取，首先取决于刀柄外形上是否存在供机械臂夹持的定位结构。
2、自动换刀的基本流程为：主轴移动到换刀参考点后，刀库将目标刀具旋转至取刀工位，机械臂伸出夹住刀柄上端的拉钉与槽部，同时主轴上的松刀液压缸动作松开刀柄，机械臂将主轴上的旧刀拔出并旋转一百八十度，将新刀装入主轴锥孔，主轴拉紧机构锁紧新刀，机械臂退回原位并复位刀库。这一流程中拉钉的结构、刀柄夹持槽的位置与尺寸、刀柄重量和重心分布每一个细节都直接影响换刀动作能否顺利完成。
3、并非所有刀柄都天然具备自动换刀能力。手动弹簧夹头刀柄和部分特殊用途刀柄没有设计供机械臂夹持的环形槽和拉钉结构，这类刀柄只能通过人工手动方式装卸。只有刀柄外形符合相应自动换刀标准并配备相应规格拉钉和夹持面时，才具备与自动换刀装置配合工作的基本条件。在采购刀柄时确认其是否设计用于自动换刀系统，可以避免因刀柄与换刀装置不匹配导致的刀库报警和停机故障。
二、刀柄接口规格对自动换刀适配性的影响

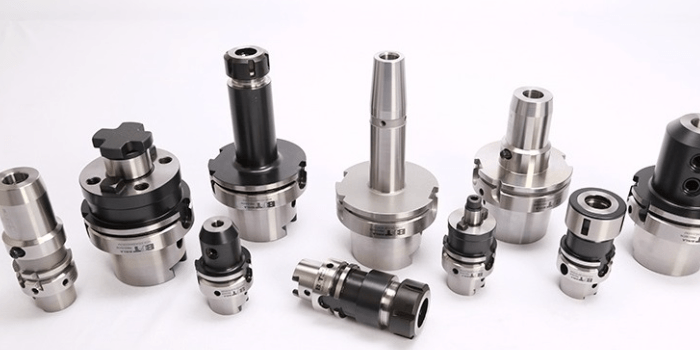

1、刀柄与主轴之间的接口规格是影响自动换刀适配性的首要因素。目前加工中心最常用的接口规格为锥度为七比二十四的通用锥柄和hsK空心锥柄两大类。锥度为七比二十四的通用锥柄采用单面定位方式，靠锥面摩擦力传递扭矩，其刀柄上有标准的拉钉安装螺纹孔和供机械臂夹持的环形槽，尺寸规格依据刀柄锥度号从三十号到五十号不等。hsK空心锥柄则采用锥面和端面同时接触的双面定位方式，其刀柄末端的空心锥柄结构有利于机械臂的抓取定位和高速旋转时的定心精度。
2、不同规格的刀柄接口对应不同的拉钉和夹持槽尺寸。三十号规格刀柄的拉钉螺纹为m12，夹持槽外径约二十毫米，适用于小型加工中心。四十号规格刀柄是加工现场最常见的规格，拉钉螺纹为m16，夹持槽外径约二十五毫米，覆盖了从铣削到镗孔的大部分常规加工需求。五十号规格刀柄的拉钉螺纹为m24，夹持槽外径约三十八毫米，主要用于大型龙门加工中心和重型切削场合。刀柄规格与换刀机械臂夹爪的开口尺寸必须一一对应，不同规格的刀柄不能在同一台加工中心的自动换刀系统中混用，即使锥度比相同且拉钉螺纹匹配，夹持槽位置和大小的差异也会导致机械臂抓取失败。
3、部分特殊接口规格的刀柄在自动换刀适配性方面需要额外关注。例如带有法兰盘的大扭矩面铣刀刀柄，其法兰外径可能超过刀库刀位的容纳空间，使刀柄无法正常放入刀库刀套中。使用角度头或增速刀柄时，其不规则的外形轮廓也可能超出机械臂夹爪的活动范围或刀库刀套的支撑范围。此类特殊刀柄建议采用手动换刀方式，如需纳入自动换刀系统需事先测量刀柄最大外径和总长度参数，与刀库技术规格进行核对，确认刀库容量和机械臂行程都能满足使用条件后再安排安装调试。
三、刀柄拉钉结构与抓取机构的匹配关系
1、拉钉是刀柄与主轴拉紧机构之间的连接件，也是自动换刀过程中被机械臂和松刀缸直接作用的受力部件。拉钉的结构形式分为整体式和分体式两种。整体式拉钉与刀柄本体一体加工，强度高、对中性好，多用于高精度刀柄和高转速加工场景。分体式拉钉通过螺纹连接安装在刀柄尾端，便于磨损后单独更换，但螺纹连接处存在微小的间隙可能会影响拉钉的定心精度。拉钉的端部形状根据主轴拉爪结构不同而分为多种规格，常见的包括a型、b型、偏梯形和行业专用型等类型，拉钉规格必须与主轴拉爪形式完全对应才能完成正常的拉刀和松刀动作。
2、拉钉的安装紧固状态直接关系到自动换刀的安全性和刀柄在主轴中的定位精度。拉钉安装后其端面相对于刀柄锥面大端的轴向距离是关键尺寸，这一距离通常控制在正负零点一毫米的公差范围内。距离偏大时主轴拉爪拉紧后锥面接触不到位，刀柄与主轴锥孔之间的贴合率下降，刀具在加工过程中的径向跳动量增大，加工精度和刀具寿命都会受到影响。距离偏差过大时主轴甚至无法完成拉刀动作，换刀过程中刀柄在机械臂夹持状态下被松刀缸推离主轴锥孔后可能发生脱落，构成设备安全风险。
3、刀柄夹持槽的位置和深度是机械臂准确抓取刀柄的前提条件。刀柄夹持槽的标准位置位于刀柄锥面尾部与拉钉安装段之间的圆柱面上，槽宽和槽深由对应刀柄规格的标准确定。机械臂夹爪在抓取刀柄时依靠槽的两侧端面实现轴向定位，夹爪与夹持槽之间的配合间隙一般在零点二到零点五毫米范围内。间隙过大时刀柄在机械臂夹持下可产生轴向窜动，在高速交换过程中可能出现刀柄与主轴锥孔对位不准的情况。间隙过小时换刀机构运动部件的热膨胀或机械磨损积累到一定程度后，夹爪切入夹持槽的阻力将明显增大，可能触发换刀过载报警。定期检查夹持槽边缘的磨损情况和清洁度是维持换刀可靠性的基本维护内容。
四、刀柄重量与尺寸对换刀稳定性的影响
1、刀柄连同刀具的总重量是换刀机械臂负载能力范围内必须控制的参数。加工中心说明书中对刀库每刀位的最大允许重量有明确规定，小型加工中心单刀位允许重量一般为五到八公斤，中型加工中心为八到十五公斤，大型龙门加工中心可达二十到三十公斤。超重刀柄在换刀过程中会导致机械臂的运动惯量超出设计范围，换刀动作的加减速阶段可能产生明显的冲击和振动，不仅影响换刀定位精度，长期超负荷运行还会加速机械臂关节轴承和传动齿轮的磨损。批量使用重型刀具时可在刀库中对称布置刀位，使刀库转位机构受力均衡，减少偏载引起的转动不平稳问题。
2、刀柄的总长度也是自动换刀需要考虑的尺寸参数。刀库刀套的容纳长度通常足够覆盖常规铣刀和钻头的使用需求，但当刀柄上装夹了长刀杆、长铰刀或加长钻头时，刀具总长度可能会超出刀库刀套的支撑范围。超长刀具在刀库旋转或刀套翻转过程中可能与其他刀具或刀库壳体发生干涉碰撞。实际使用中对于总长度超过刀库容纳范围的长刀具，可采用刀库外独立刀位放置，换刀时由机械臂直接抓取而不经过刀库转位，这一功能需要机床制造商在控制系统层面进行专门配置。
3、刀柄及其装夹刀具的重心位置影响刀柄在刀库刀套中的放置稳定性。重心偏向刀柄外侧的刀具组合在刀库旋转加速时会产生较大的离心力矩，可能使刀柄在刀套中发生倾斜甚至脱落。特别是装夹了大直径面铣刀或角向铣头的刀柄，其重心通常偏离刀柄轴线较远，建议在刀库中采用横向放置或通过刀套锁紧机构加固的方式确保存放安全。在加工中心换刀前应通过程序设定使主轴在换刀点完成定向停止，保证刀柄键槽与机械臂夹爪之间的相位对应关系，避免机械臂抓取时因刀柄周向偏位导致的干涉。
五、不同刀柄类型在自动换刀中的选用建议

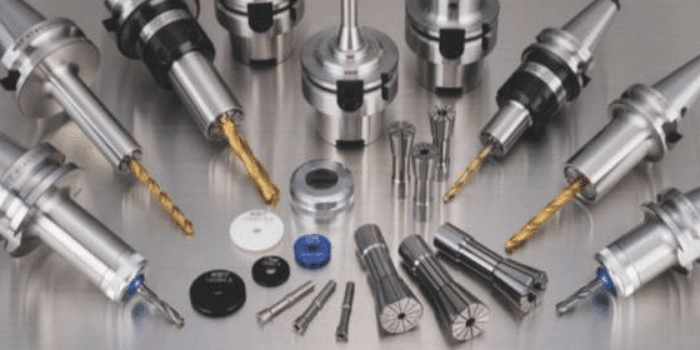

1、标准弹簧夹头刀柄是加工中心自动换刀系统中应用最广泛的一类刀柄，其外部轮廓符合标准刀柄尺寸系列，配有完整的拉钉安装结构夹持槽，天然适配自动换刀流程。选用弹簧夹头刀柄进行自动换刀时应注意夹头螺母的锁紧状态，夹头锁紧后应将防松扳手取下，避免刀柄在刀库中旋转时防松扳手与邻刀碰撞或脱离刀柄掉入机床防护罩内部。重复使用的弹簧夹头刀柄应定期检查夹头内孔的磨损和变形情况，磨损后的夹头夹持精度下降，换刀后刀具状态的改变可能被误判为加工异常。
2、液压刀柄和热缩刀柄在自动换刀场景中的使用也较为普遍。这两类刀柄的外形多按标准刀柄轮廓设计，安装配套拉钉后即可进入自动换刀流程。液压刀柄在使用中需要避免加压螺钉朝向其他刀具或刀库侧壁方向摆放，刀柄放入刀套时通过调整拉钉固定块的相位将加压螺钉转至安全方位。热缩刀柄因没有夹头螺母等凸出部件，外廓尺寸更为紧凑，在刀库中与相邻刀具的干涉风险较小，但是在加热装刀和冷却卸刀时需要人工操作，其换刀流程中的刀具准备环节无法完全自动化。

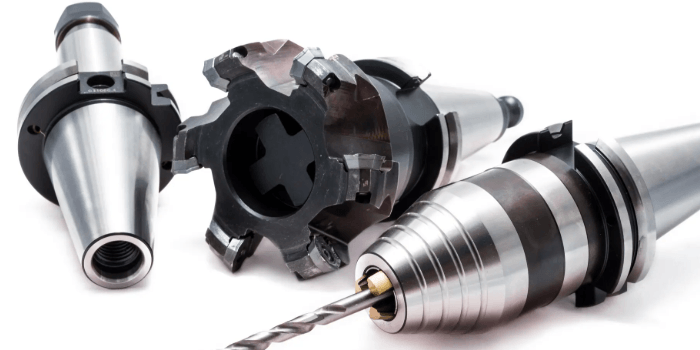

3、特殊结构刀柄如攻丝刀柄、面铣刀柄和角度头刀柄在用于自动换刀时需要单独评估。攻丝刀柄内部装有轴向补偿机构，刀柄总长度通常比同规格标准刀柄长出十到十五毫米，在刀库中需确认是否有足够的轴向空间。面铣刀柄的刀盘直径常在一百到两百毫米之间，大幅超出普通刀柄的外径，刀库中需间隔使用相邻刀位或选用大容量刀库。角度头刀柄因外形不规则且重心偏移严重，在刀库中的定位和锁紧方式需专门设计，一般情况下不纳入自动换刀流程，以手动换刀方式使用更为安全稳妥。
以下是您可能还关注的问题与解答：
Q：所有加工中心的自动换刀装置都能适用多种刀柄规格吗？
A：每台加工中心的自动换刀装置出厂时按特定刀柄规格设计和调试，同一台加工中心的自动换刀系统只能兼容一种接口规格的刀柄。如四十号锥柄和五十号锥柄的刀柄因夹持槽位置和拉钉尺寸不同，无法在同一台加工中心的自动换刀系统中混用。换用不同规格刀柄需要同时更换主轴的拉刀机构、刀库的刀套和机械臂的夹爪等部件，属于较大规模的技术改造。
Q：刀柄在自动换刀过程中掉落是什么原因？
A：刀柄在自动换刀过程中掉落大多由拉钉螺纹松动、机械臂夹爪磨损或夹持槽变形引起。拉钉松动导致主轴拉爪无法牢固抓取刀柄，夹爪磨损使夹紧力不足以克服刀柄自重，夹持槽变形后机械臂定位不准同样会导致刀柄滑落。发现刀柄脱落时应立即停机检查拉钉紧固状态、夹爪开口尺寸和夹持槽边缘形貌，修复或更换失效部件后方可恢复自动换刀操作。
Q：刀库中刀柄的摆放顺序对换刀效率有影响吗？
A：刀库中刀柄的摆放顺序对单次换刀时间影响不大，因为刀库的旋转为双向就近选刀方式，控制系统会计算最短旋转路径。但对整体加工节拍而言，合理安排刀具排序可缩短辅助时间，建议将加工工序中连续使用的刀具在刀库中按使用先后顺序相邻放置，减少同一加工循环中刀库的大范围旋转次数。
Q：刀柄表面粘附切削液会影响自动换刀吗？
A：刀柄锥面和夹持槽表面粘附切削液会降低锥面摩擦系数，可能导致主轴拉紧后刀柄定位不牢，在切削力作用下面铣刀等重载刀具出现微动位移。夹持槽位置的切削液在换刀过程中会改变机械臂夹爪与刀柄之间的摩擦状态，影响抓取可靠性。建议每次装刀前用洁净布擦拭刀柄锥面和夹持槽区域，保持接触表面清洁干燥。
加工中心刀柄能否自动换刀取决于刀柄接口规格、拉钉形式、夹持槽结构、重量尺寸等参数是否与自动换刀装置的机械和控制条件相匹配。标准规格的弹簧夹头刀柄、液压刀柄和热缩刀柄配备相应拉钉后均可纳入自动换刀流程，特殊刀柄则需要单独评估其适配性。选配刀柄时将自动换刀要求作为基本条件纳入考量，提前确认刀柄与刀库、机械臂之间的各项参数对应关系，可有效避免自动换刀运行中的各类异常，保证加工中心连续稳定运行。
