机械零件的加工质量直接决定整机性能、使用寿命与运行可靠性，是制造企业核心竞争力的重要体现。提升加工质量并非简单依赖高精度设备，而需系统识别影响因素并实施针对性优化策略。根据国家标准GB/T 1800至GB/T 1804系列及GB/T 1031对公差配合与表面粗糙度的规定，加工质量主要通过尺寸精度、形状位置精度及表面质量三大维度进行量化评价。实际生产中，误差来源贯穿于工艺系统全链条，只有精准定位关键影响因素，才能有效制定控制措施。
一、工艺系统几何误差对加工精度的基础性影响
1、机床自身制造与装配误差是原始误差的主要来源。主轴回转误差（通常要求径向跳动≤0.005毫米）、导轨直线度（高精度机床≤0.01毫米/1000毫米）及传动链累积误差直接影响刀具与工件的相对运动轨迹。例如，车床主轴轴承磨损后，会导致加工外圆出现椭圆度超差；铣床工作台导轨扭曲，则使平面度难以保证。
2、夹具定位元件制造误差与磨损会引入重复定位偏差。按照GB/T 16857标准，夹具定位销直径公差通常控制在IT6级（如Φ10h6为-0.009毫米），若长期使用后磨损超差，将导致批量零件位置度分散。同时，夹紧力分布不均可能引起薄壁件弹性变形，卸载后产生回弹误差。

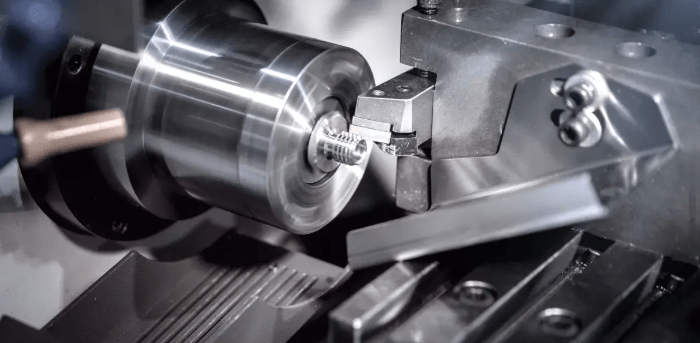

3、刀具几何参数偏差与安装误差同样不可忽视。车刀刀尖圆弧半径过大，在精车小锥度时会产生轮廓失真；钻头两切削刃不对称，易导致孔位偏移与孔径扩大。数控加工中，刀具长度与半径补偿值若未准确设定，将直接造成尺寸系统性偏移。
二、工艺系统受力与热变形引起的动态误差
1、切削力作用下的弹性变形是常见误差源。工艺系统刚度K定义为切削力F与相对变形量y的比值（K=F/y）。当加工细长轴（长径比＞10）时，径向切削力使工件产生让刀变形，导致“腰鼓形”误差。实测表明，普通车床工艺系统刚度约为50–200牛顿/微米，而高刚性磨床可达500牛顿/微米以上，后者更能抑制变形。
2、热变形在精密加工中尤为突出。据行业统计，热变形可占总加工误差的40%–70%。机床主轴高速旋转时温升可达10–15℃，引起轴向伸长（钢制主轴热膨胀系数约11.5×10⁻⁶/℃，1米长度每升温1℃伸长约11.5微米）；切削区局部高温亦使工件表层产生热膨胀，冷却后形成尺寸收缩。因此，高精度加工需预热机床30分钟以上，并采用恒温车间（20±1℃）。
3、环境温度波动与日照辐射亦会引发结构变形。大型龙门铣床若一侧受阳光直射，横梁产生弯曲变形，导致Z轴垂直度超差。解决方法包括加装隔热罩、优化厂房布局或采用对称结构设计以抵消热应力。
三、工件材料特性与残余应力导致的内在变形
1、毛坯内部残余应力释放是尺寸不稳定的重要原因。铸件、锻件或焊接件在粗加工后，因材料去除打破原有应力平衡，工件会发生翘曲或尺寸漂移。典型案例如铝合金航空结构件，粗铣后放置24小时，平面度可能从0.1毫米恶化至0.3毫米以上。对策包括：采用时效处理（自然时效≥15天或人工时效150–200℃保温数小时）、分阶段加工（粗—半精—精）及预留应力释放余量。
2、材料微观组织不均匀性影响加工一致性。铸铁件中的石墨形态与分布差异，会导致局部硬度波动，引起刀具磨损速率不一致，进而造成尺寸分散。高合金钢在热处理后若存在带状组织，铣削时易产生振纹，影响表面粗糙度。
3、切削过程中的塑性变形与相变亦不可忽略。高强度钢干切削时，表层可能因高温高压发生马氏体相变，形成硬质白层，不仅加速刀具磨损，还可能诱发微裂纹。采用充分冷却液或低温冷风切削可有效抑制此类现象。
四、表面质量形成机制与关键控制参数
1、表面粗糙度由加工方法与工艺参数共同决定。按GB/T 1031-2009标准，常用参数为轮廓算术平均偏差Ra（单位：微米）。车削中，Ra≈f²/(8r)，其中f为进给量（毫米/转），r为刀尖圆弧半径（毫米）。若要求Ra≤0.8微米，当r=0.8毫米时，进给量需控制在0.16毫米/转以下。磨削则可通过降低砂轮线速度、提高工件转速改善表面质量。
2、表面完整性包含更广范畴，如微观裂纹、残余应力、加工硬化层深度等。滚压强化可在表面形成-300至-800兆帕的压应力，显著提升疲劳寿命；但若滚压力过大，反而会压溃表层组织。电火花加工虽无宏观切削力，但重熔层与微孔缺陷会降低耐腐蚀性，需后续抛光处理。
3、不同功能表面对粗糙度要求差异显著。滑动配合面（如液压缸内孔）通常要求Ra0.2–0.8微米以保证密封性；而非配合自由表面可放宽至Ra6.3–12.5微米。设计时应依据GB/T 131-2006合理标注，避免过度要求增加成本。
五、系统性质量提升策略与工程实践

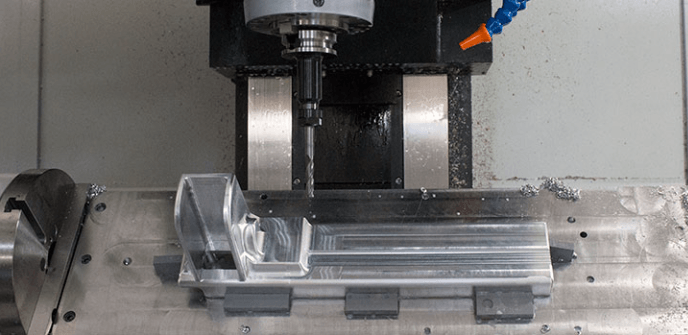

1、工艺优化是源头治理的核心。通过正交试验或响应面法确定最优切削参数组合（如切削速度、进给量、背吃刀量），可在保证效率的同时最小化误差。例如，不锈钢铣削中，采用高转速（2000转/分钟以上）、小切深（0.5毫米）、大进给（0.2毫米/齿）策略，可减少积屑瘤形成，稳定表面质量。
2、误差补偿技术有效提升现有设备能力。数控系统支持螺距误差补偿、反向间隙补偿及空间误差补偿。通过激光干涉仪检测各轴定位误差，生成补偿文件导入CNC，可将定位精度从±0.02毫米提升至±0.005毫米。此外，自适应控制技术能实时调整切削参数以应对材料硬度波动。
3、在线检测与闭环控制代表未来方向。集成在机测量系统（如雷尼绍测头）可在加工中自动检测关键尺寸，反馈数据修正刀具补偿值，实现“加工—测量—修正”一体化。对于高价值零件（如涡轮叶片），该模式可将废品率降低50%以上，同时减少离线检测等待时间。
以下是您可能还关注的问题与解答：
Q：如何判断加工误差是由机床还是刀具引起？
A：可进行空行程测试：不装刀具执行程序，用千分表检测主轴或工作台运动轨迹；若轨迹正常，则问题多在刀具或装夹。也可更换新刀具试切，对比误差变化趋势。
Q：为什么同一台机床加工不同批次零件精度波动大？
A：可能原因包括：毛坯材质不一致、环境温湿度变化、刀具磨损未及时更换、夹具定位面污染或松动。建议建立标准化作业指导书（SOP），并实施首件检验与过程巡检制度。
Q：表面粗糙度达标是否代表加工质量合格？
A：不一定。表面粗糙度仅反映微观不平度，而加工质量还需满足尺寸公差（如IT7级）、形位公差（如同轴度≤0.02毫米）等要求。某些场合（如轴承滚道）还需控制波纹度与纹理方向。
Q：中小企业如何低成本提升加工质量？
A：优先措施包括：规范刀具管理（设定强制换刀周期）、改善冷却润滑条件、定期校准量具、加强操作人员培训。其次可引入简易防错工装或采用统计过程控制（SPC）监控关键尺寸趋势，而非盲目升级设备。
机械零件加工质量的提升是一项系统工程，需融合设备维护、工艺优化、材料认知与过程控制等多方面知识。只有深入理解各类误差的物理本质与传递规律，并结合企业实际资源制定分阶段改进计划，才能在保障产品质量的同时实现成本效益最大化。
