当你面对一个微米级的精密零件，如何在不接触、不损伤的前提下，快速准确地获取它的轮廓、尺寸和位置关系？这正是全自动影像测量仪所要解决的核心问题。它不是简单的“拍照+放大”，而是一套融合了光学、机械、电子与人工智能算法的高精度测量系统。今天，我们就从国家标准出发，深入解析其工作原理，并结合真实行业场景，告诉你这套设备为何成为现代智能制造中不可或缺的“质量之眼”。
一、核心工作原理：光学成像与空间坐标转换的精密协同
1、全自动影像测量仪的本质是“非接触式坐标测量机”。根据国家标准GB/T 24762-2009《产品几何技术规范（GPS）影像测量仪的验收检测和复检检测》，其基本原理是：通过高分辨率CCD或CMOS工业相机，在可控光源照明下获取被测工件的二维光学影像；再利用计算机视觉算法对图像进行边缘提取、特征识别与几何计算；同时，通过高精度光栅尺（分辨率通常达0.001mm或1μm）实时反馈X/Y/Z三轴位移数据，将像素坐标精确转换为物理世界中的毫米级坐标，最终输出长度、角度、圆度、位置度等几何参数。
2、光学系统是精度的源头。典型配置包括0.7~4.5倍连续变倍物镜，配合高亮度LED环形光、同轴光及底光（轮廓光），可实现30~220倍的综合视频放大倍率。例如，在测量PCB板上0.1mm线宽时，200倍放大后图像清晰可辨，边缘定位精度可达±0.5μm。关键在于，整个光路必须经过严格校准，确保无畸变、无色差。
3、运动控制系统实现自动化。CNC数控系统驱动直线电机或伺服电机，带动工作台按预设程序自动移动，完成多点、多面、多特征的连续测量。一台标准型全自动影像仪可在5分钟内完成包含50个尺寸的复杂零件全检，效率是手动测量的10倍以上。
二、关键技术构成：四大子系统的集成创新

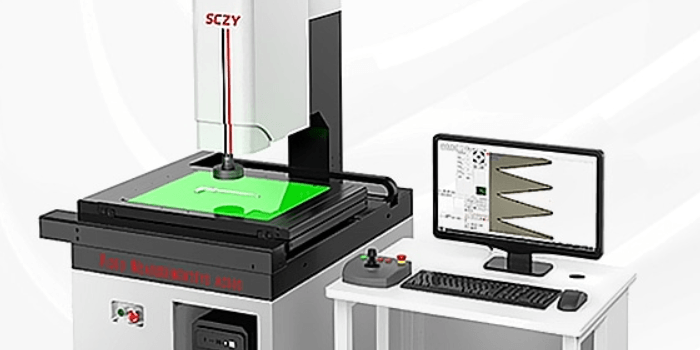

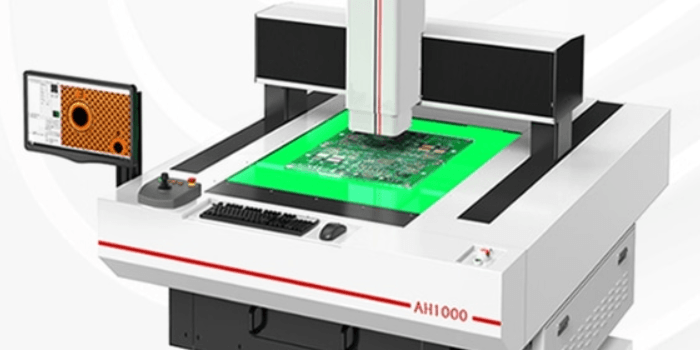

1、高稳定性机械结构。基座普遍采用天然花岗岩（如济南青），因其热膨胀系数低（约8×10⁻⁶/℃）、刚性好、无内应力变形。导轨多为精密交叉滚柱导轨或空气轴承，保证运动平稳、重复定位精度≤2μm。例如，某龙门式机型（行程1600×2600×200mm）整机重量达1800kg，就是为了最大限度抑制振动干扰。
2、智能光源系统。不同材料需匹配不同照明方式：透明件用底光凸显轮廓，金属反光件用环形漫射光消除眩光，深孔或台阶则启用同轴光。高端机型支持程序控制光源强度、角度与频闪，实现最优成像对比度。
3、图像处理软件是“大脑”。主流软件具备亚像素边缘检测能力（如Zernike矩法），可将像素级边缘定位精度提升至1/10像素。同时支持CAD导入、自动寻边、模板匹配、SPC统计分析等功能，真正实现“一键测量”。
4、多传感器融合扩展维度。基础机型为2.5D（X/Y平面+Z向高度），通过加装激光位移传感器或接触式触发测头，可升级为3D测量，实现曲面扫描、平面度、翘曲度等三维形貌分析，满足更复杂检测需求。
三、精度保障体系：从国家标准到日常校准
1、性能验证依据GB/T 24762-2009和JJF 1318-2011。其中规定了关键指标：示值误差MPE_E通常为(3 + L/200)μm（L为测量长度，单位mm），重复性误差≤2μm。例如，测量300mm长度时，最大允许误差为3 + 300/200 = 4.5μm。该标准要求使用标准量块、线纹尺、球棒等进行定期验收与复检。
2、日常使用需执行校准流程。开机后首先进行“像素校准”（用标准刻线尺标定每个像素对应的实际尺寸），再做“镜头校准”（补偿不同倍率下的畸变）。部分高端机型支持自动校准，全程无需人工干预。
3、环境控制不可忽视。标准要求温度20±2℃、湿度≤60%RH、无强振动与电磁干扰。温差1℃可导致1m长工件产生约12μm热变形，因此恒温车间是高精度测量的前提。
四、典型应用场景：从微电子到航空航天的全覆盖

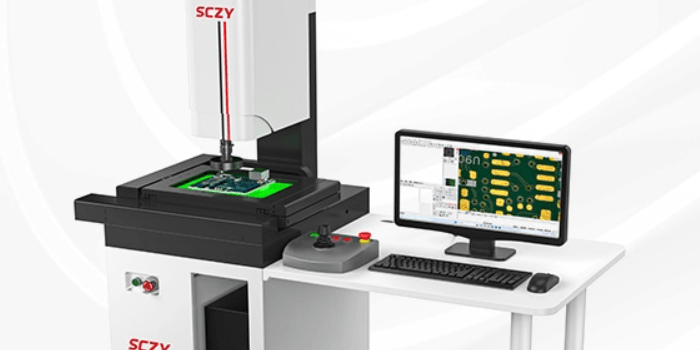

1、3C电子行业：用于PCB板焊盘尺寸（±0.02mm公差）、FPC柔性电路弯折半径、手机玻璃盖板外形及孔位（公差±0.05mm）的批量检测。全自动模式下，每小时可检测200片以上，远超人工效率。
2、精密模具与五金件：测量冲压模刃口间隙、注塑件收缩变形量、连接器插针共面度（要求≤0.03mm）。非接触特性避免划伤高光洁度表面。
3、汽车零部件：发动机缸体油道孔位置度、变速箱齿轮齿距累积误差、刹车盘厚度一致性等。大行程机型（如1500mm×1000mm）可覆盖整车底盘件检测。
4、半导体与封测：引线框架线宽/间距（常达20μm级）、晶圆切割道宽度、芯片封装外形。此时需搭配高倍率物镜（如50X）与高NA值镜头，确保微纳尺度分辨力。
5、航空航天：涡轮叶片榫头轮廓、复合材料层板孔位、卫星支架形位公差。此类应用往往要求出具符合AS9100标准的完整测量报告，全自动影像仪的数据可追溯性优势凸显。
五、未来发展趋势：智能化与在线化深度融合
1、AI驱动的自适应测量。新一代系统可自动识别工件类型、缺陷特征（如毛刺、缺口），并动态调整测量策略。例如，检测到边缘模糊时，自动切换光源模式或增加滤波参数。
2、与MES/SPC系统无缝对接。测量数据实时上传至工厂质量平台，触发预警或停线指令，实现“测量即管控”。某汽车厂通过此方式将过程能力指数Cpk从1.0提升至1.67。
3、在线/在机测量成为新方向。将小型化影像模块集成到加工中心内部，在工序间直接完成检测，形成“加工-测量-补偿”闭环，彻底消除离线测量带来的等待与搬运误差。
以下是您可能还关注的问题与解答：
Q：全自动影像测量仪与三坐标测量机（CMM）有何区别？
A：CMM以接触式探针为主，适合三维复杂曲面，精度可达亚微米级；影像仪以非接触光学为主，擅长二维轮廓与薄壁件，效率更高。两者互补，而非替代。对于既有平面又有深孔的零件，常采用“影像+CMM”复合方案。
Q：测量透明或高反光工件时如何保证精度？
：A：需特殊光源策略。透明件（如玻璃）用暗场底光突出边缘；高反光金属用偏振光或漫射环形光抑制眩光。部分机型配备多光谱光源，可自动优化成像条件。
Q：是否需要专业操作人员？
A：全自动机型大幅降低门槛。操作员只需放置工件、点击“开始”，系统自动完成对焦、寻边、测量与报告生成。但编程设置、异常处理仍需技术人员参与。
Q：如何选择合适行程的设备？
A：原则是“工件最大尺寸+100mm余量”。例如，最大工件为300×200mm，则选400×300mm行程机型。过大行程会增加成本且降低刚性，过小则无法覆盖。
全自动影像测量仪的价值，不仅在于“测得准”，更在于“测得快、测得稳、测得智”。它将传统依赖人眼与经验的测量方式，转变为标准化、数字化、自动化的质量控制节点。在追求零缺陷制造的今天，理解其工作原理并合理应用，就是为企业装上一双永不疲倦的“精密之眼”。
