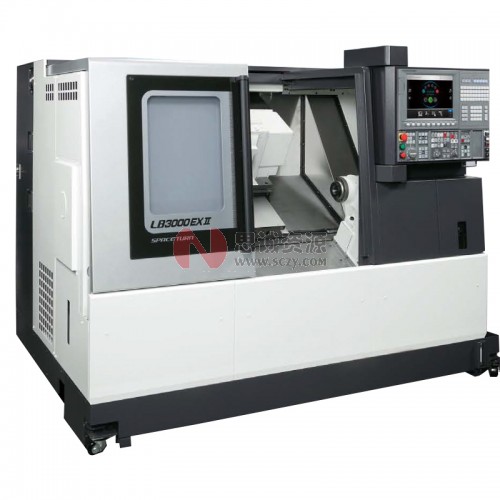

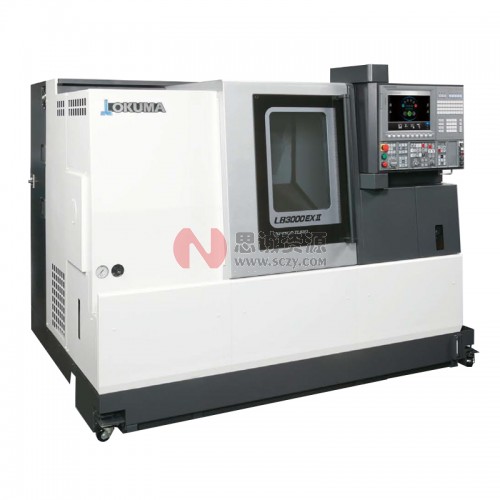

单刀架数控车床LB3000EXⅡ

优化标准机床

高品位

●应用Thermo-Friendly Concept

●倾斜箱式床身结构

高 刚 性·高 速 度

●搭载全新大功率、高扭矩电机

●更大更快的主轴

●大通孔直径和更广泛的工作范围

多 彩

●丰富的规格配置

●NC尾座标准装置

简单操作

●新一代智能化CNC

高精度规格

保证高尺寸稳定性的加工

具有空前尺寸稳定性的

Thermo-Friendly Concept

采用我公司独特的机床设计和热位移控制技术,Okuma的Thermo-Friendly Concept应用于所有机型以确保非凡的加工精度。卓越的长时间连续运行的尺寸稳定性,多任务、副主轴的前后面加工,甚至于无需麻烦的补偿或热机而进行Y轴加工。

具有与众不同的结构和刚性的倾斜箱式床身结构

倾斜箱式床身结构的进一步发展已经被高度地赞扬成SPACE TURN系列中的“OKUMA式坚固结构”。位于箱式床身上的主要单元床头箱和刀架的优化放置,确保卓越的热稳定性和高刚性。即使强力切削,也能够体现稳定的加工精度。

圆度(加工实例)

●标准主轴

0.3µm/1,800min-1

●副主轴

0.3µm/4,000min-1

表面粗糙度[刀尖的均一性](加工实例)

●标准主轴

0.2µm/1,800min-1

●副主轴

0.3µm/3,000min-1

通过大功率电机和更快的机械运动大大缩短了加工时间

强力主轴电机使

车削能力达到4.4mm2

主轴轴承内径高达ø120,可对应各种大小工件,搭载广域型强力电机,可达到4.4mm2的车削能力。实现从重切削到稳定高精度加工的需求。

 内置大隈独立研制的高工率广域型强力电机,因为不存在齿轮与皮带,所以不会产生振动与弯曲,实现不会振刀的稳定加工。

更高速的机械运动缩短了运行时间

 车削加工能力 4.4mm2

(工件材料 S45C)

 ■主轴/电机多样化

 优化铣削性能,

快捷的刀具更换时间、复合加工也能实现高效率

紧凑新型的PREX电机使铣削性能达到200cm3/min

紧凑大功率高扭矩PREX电机还用于复合V12径向刀架的铣削主轴。与强力高刚性螺栓紧固系统的组合,大大提高复合加工的速度。

更高速的机械运动缩短了运行时间

 铣削能力 200cm3/min

( 工件材料 :S45C)

广泛的工作范围/新纵向长度

■最大加工直径   ø410mm   (M刀架:ø340mm)

■中心距

■主轴通孔  更大

■旋转刀具主轴

提供丰富的选项和优秀的操作性

NC尾架为标准规格

可节省尾架工件的装夹时间和自动化操作

能够设定多达10对尾架位置,能够连续加工10种不同长度的工件而无需调试。

另外,不用复位工件就能够在高低之间切换推力。(尾架推力高低压切换:特殊规格)

由于采用直线导轨,高速滚珠丝杠驱动可实现高精度定位,高精度加工。

 利用Y轴功能可实现完全的工程集约,

不规则工件也能一次装夹完成全加工

采用双导轨形式,实现了Y轴高精度、宽范围的移动,从而可以对应各种铣削加工,仅通过一次装夹即可实现工序的完全集约。(MY · MYW规格)

 利用副主轴整合工序

实现在一台机床上完成全加工

副主轴规格,可以在一台上实现工件正反面的加工利用复合V12刀架,即便进行背面加工,也不会产生干涉。

(W · MW · MYW规格)

 使用自走式中心架,

提高超长工件的加工效率

加工超长工件和单侧外伸长工件时,自走式中心架可确保刀架接近加工部位。抑制振刀,提供更好的工作条件。(适用于特殊规格:L · M规格、MY规格、中心距1,300 中心距1,200)

■副主轴

机床规格

项目 机型 LB3000 EX II (L) LB3000 EX II (M) LB3000 EX II (MY) LB3000 EX II (W) LB3000 EX II (MW) LB3000 EX II (MYW)
T C×500 C×1,000 C×1,300 T C×500 C×1,000 C×1,300 T C×450 C×950 C×1,200 ×500 ×800 ×500 ×800 ×450 ×800
能力、容量 床身上回转直径 mm ø580 ø580
拖板上回转直径 mm ø470 ø470
中心距
(W规格:鼻端间距)
mm - 520 1,020 1,335 - 520 1,020 1,335 - 470 970 1,220 785 1,085 785 1,085 785 1,085
最大加工直径 mm ø410 ø340 ø340 ø410 ø340 ø340
最大加工长度 mm 250 500 1,000 1,300 250 500 1,000 1,300 250 450 950 1,200 - - -
移动量 X 轴 mm 260 260
Z 轴 mm 565 1,065 1,380 565 1,065 1,380 510 1,010 1,255 565 565 550 995 510 1,010
Y 轴 mm - - 120(+70~-50) - - 115(+70~-45)
C 轴 - 360(旋转控制角度0.001) 360(旋转控制角度0.001) - 360(旋转控制角度0.001)
主轴 主轴转速 min-1 45~5,000{42~4,200}〈28~2,800〉 45~5,000{42~4,200}〈28~2,800〉
主轴变速档数 自动2级(电机绕组切换2级) 自动2级(电机绕组切换2级)
主轴端 JIS A2-6{JIS A2-8}〈JIS A2-11〉 JIS A2-6{JIS A2-8}〈JIS A2-11〉
主轴通孔直径 mm ø80{φ91}〈φ110〉 ø80{φ91}〈φ110〉
主轴轴承内径 mm ø120{φ140}〈φ150〉 ø120{φ140}〈φ150〉
副主轴 主轴转速 min-1 - - 50~6,000
主轴变速档数 - - 自动2级(电机绕组切换2级)
主轴端 - - ø140平面
主轴通孔直径 mm - - ø62
主轴轴承内径 mm - - ø100
刀架 刀架型式 V12NC刀架 复合V12NC刀架 复合V12NC刀架 V12NC刀架 复合V12NC刀架
刀具安装把数 L12把 L、M 公用 12把 L、M 公用 12把 L12把 L、M 公用 12把
外圆刀柄尺寸 mm 25 25
内圆刀柄直径 mm ø40 ø40
内圆刀柄直径 sec/1转位 0.1 0.1
旋转刀具主轴 旋转刀具主轴转速 min-1 - 45~6,000 45~6,000 - 45~6,000
旋转刀具主轴变速档数 - 无级 无级 - 无级
进给速度 快速进给速度 m/min X:25、Z:30 X:25、Z:30、Y:12.5 X:25、Z:30 X:25、Z:30 X:25、Z:30、Y:12.5
尾座快速移动 m/min - 12 - 12 - 12 -
快速进给速度(W) m/min - - - 30
快速进给速度(C) min-1 - 220 200 - 200
尾架 尾架锥孔型式 - MT No.5(旋转中心) - MT No.5(旋转中心) - MT No.5(旋转中心) -
移动量 515 1,015 1,330 515 1,015 1,330 - 515 1,015 1,330 -
电机 主轴电机(30分/连续) kW 22/15[30/22〈]22/15〉{30/22} 22/15[30/22〈]22/15〉{30/22}
副主轴电机 kW - - - 11/7.5(20分/连续)
旋转刀具主轴电机 kW - 7.1/4.1(25分/连续) 7.1/4.1(25分/连续) - 7.1/4.1(25分/连续)
进给轴电机 kW X:2.8/Z:3.5 X:3.5/Z:4.6、Ys:3.5  X:2.8/Z:3.5 X:2.8/Z:3.5 X:3.5/Z:4.6、Ys:3.5
尾座行程电机 kW - 2.9 - 2.9 - 2.9 -
副主轴行程电机 kW - - - 2.8
冷却液用电机
(50Hz/60Hz)
kW 侧面排出:0.25/0.25
后面排出:0.55/0.75
侧面排出:
0.55/0.75
侧面排出:0.25/0.25
后面排出:0.55/0.75
侧面排出:
0.55/0.75
侧面排出:0.25/0.25
后面排出:0.55/0.75
侧面排出:
0.55/0.75
侧面排出:0.25/0.25
后面排出:0.55/0.75
机床尺寸 机床高度 mm 1,824 1,975 1,975 1,824 1,975 1,975 2,250 2,455 2,455 1,824 1,975 1,824 1,975 2,250 2,455
占地面积※1
(侧面排出L型液箱)
mm×mm 2,764×1,805 3,844×2,065 4,344×2,185 2,764×1,805 2,764×1,805 4,344×2,185 2,764×1,805 3,844×2,065 4,344×2,185 3,164×1,805 3,844×2,065 3,164×1,805 3,844×2,065 3,274×1,805 3,844×2,065
占地面积※1
(侧面排出I型液箱)
mm×mm 2,340×1,805 3,420×2,065 - 2,340×1,805 3,420×2,065 - 2,340×1,805 3,420×2,065 - 2,740×1,805 3,420×2,065 2,740×1,805 3,420×2,065 2,850×1,805 3,420×2,065
机床重量 kg 4,250 4,400 6,000 6,700 4,350 4,500 6,100 6,800 3,420×2,065 5,000 6,600 7,400 4,650 6,250 4,750 6,350 5,250 6,850
数控装置 OSP-P300LA OSP-P300LA
