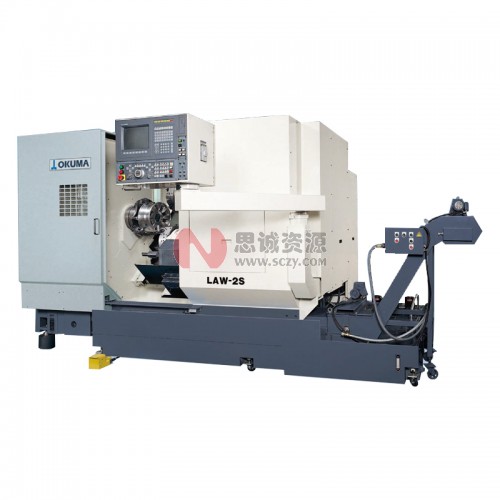

加工铝合金车轮的电脑数控车床LAW.2S
能胜任加工4轮20英寸铝合金车轮，速度高·性能好，是专门用千加工铝合金车轮的4轴控制数控车床！
能胜任大量中少量生产，是加工铝合金车轮的佼佼者！！
专门用于加工铝合金车轮，主轴内藏于VAC发动机内的主轴箱，实现了加工高精度，保养不用愁。
．从主轴箱上驱除了所有的齿轮，传动带，使得装饰面更加光滑。
．采用发动机内藏主轴化，也使得对处理切屑的不测入侵，省工省力。
．主轴传达动力线图
．动作范围
车刀直接装夹
内圆刀座
．刀具系统
．刀具相关图
机械规格
| 机型 | LAW-2S (R) | ||
| 能力/容量 | 台上摆度 | mm | 790 |
| 往复工作台上摆度 | mm | 530 | |
| 最大加工径 | mm | 630（上） | |
| 最大工件 | Max20"4轮铝合金车轮 | ||
| 主轴 | 主轴转速 | min-1（rpm) | 200~3000 |
| 主轴变速范围 | 无级 | ||
| 主轴端 | JIS A2-8 | ||
| 主轴中心孔径 | mm | φ53 | |
| 主轴轴承内径 | mm | φ130 | |
| 移动量 | 往复工作台 | mm | 865 |
| 快进速度 | mm/min | 20,000 | |
| 横进给台 | mm | 380（315+65) | |
| 快进速度 | mm/min | 15000 | |
| 往复工作台 | mm | 898 | |
| 快进速度 | mm/min | 20000 | |
| 横进给台 | mm | 250(240+ 10) | |
| 快进速度 | mm/min | 15000 | |
| 刀架 | 上刀架形式 | V6 | |
| 可容刀具数 | L6把 | ||
| 下刀架形式 | V4 | ||
| 可容刀具数 | L4把 | ||
| 刀柄／镂杆直径 | mm | 口25x32/φ63 | |
| 电动机 | 主轴用电动机 | kW | 内藏VAC式55/45 (20分／连续复） |
| 往复工作台(Z)用 | kW | BL3.6 | |
| 横进给台 (X) 用 | kW | BL3.6 | |
| 旋转台用 | kW | BL4 3 | |
| 往复工作台(Z)用 | kW | BL3.6 | |
| 横进给台 (X) 用 | kW | BL2 5 | |
| 旋转台用 | kW | BL 1.4 | |
| 切削液用电动机 | kW | 0 8X2台 | |
| 机械尺寸 | 机械画度 | mm | 2960 |
| 占地面积 | mmxmm | 3990X2640（只含主机， 不含液箱｝ | |
| 机械重量（含数控装置） | kg | 11500kg（出口规格机械） （主机11500ka 变压器300kal | |
| 数控装置 | OSP-P200L | ||
刀架
规格图
