伊斯卡ISCAR 带连接螺纹的迷你槽铣刀 直径
品牌:ISCAR(伊斯卡)
型号:G5BDBF03CEECC9
¥待询价(提交订单10分钟内获取专属报价单)

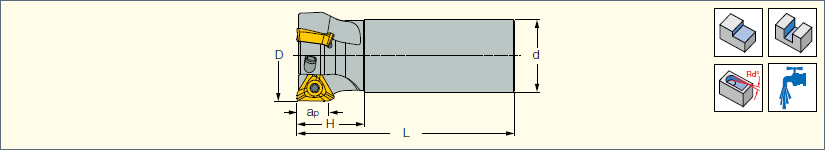

90°立铣刀携带HM390

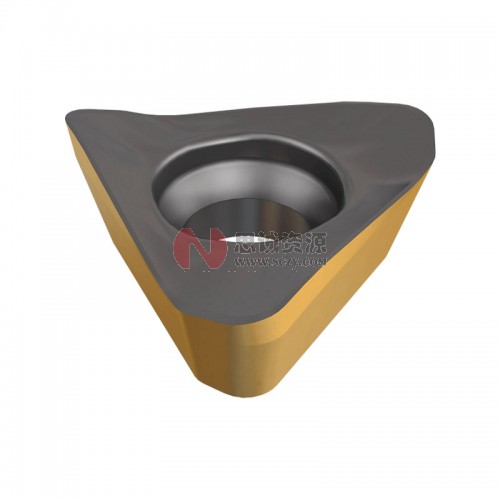

TPKT 1003三角形插件
带3个螺旋切边
Designation | D | ap | Z | L | H | d | Shank(1) | Rd° | Kg | 螺丝规格 | 扳手 | |
HM390 ETP D25-2-C25-10 | 25.00 | 8 | 2.00 | 120.00 | 25.00 | 25.00 | C | 2.9 | 0.380 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D25-2-W25-10 | 25.00 | 8 | 2.00 | 95.00 | 25.00 | 25.00 | W | 2.9 | 0.302 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D25-3-C24-10-B | 25.00 | 8 | 3.00 | 200.00 | 25.00 | 24.00 | C | 2.9 | 0.600 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D25-3-C25-10 | 25.00 | 8 | 3.00 | 120.00 | 25.00 | 25.00 | C | 2.9 | 0.382 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D25-3-C25-10-B | 25.00 | 8 | 3.00 | 200.00 | 40.00 | 25.00 | C | 2.9 | 0.653 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D25-3-W25-10 | 25.00 | 8 | 3.00 | 95.00 | 25.00 | 25.00 | W | 2.9 | 0.303 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D28-3-C25-10 | 28.00 | 8 | 3.00 | 120.00 | 25.00 | 25.00 | C | 2.5 | 0.400 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D28-3-C25-10-B | 28.00 | 8 | 3.00 | 200.00 | 25.00 | 25.00 | C | 2.5 | 0.669 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D32-3-C31-10-B | 32.00 | 8 | 3.00 | 250.00 | 30.00 | 31.00 | C | 2.1 | 1.327 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D32-3-C32-10 | 32.00 | 8 | 3.00 | 130.00 | 30.00 | 32.00 | C | 3.1 | 0.711 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D32-3-W32-10 | 32.00 | 8 | 3.00 | 110.00 | 30.00 | 32.00 | W | 2.1 | 0.586 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D32-4-C32-10 | 32.00 | 8 | 4.00 | 130.00 | 30.00 | 32.00 | C | 2.10 | 0.70 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D32-4-C32-10-B | 32.00 | 8 | 4.00 | 200.00 | 40.00 | 32.00 | C | 2.10 | 1.10 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D32-4-W32-10 | 32.00 | 8 | 4.00 | 110.00 | 30.00 | 32.00 | W | 2.1 | 0.583 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D40-5-C32-10 | 40.00 | 8 | 5.00 | 130.00 | 30.00 | 32.00 | C | 1.6 | 0.764 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D40-5-W32-10 | 40.00 | 8 | 5.00 | 110.00 | 30.00 | 32.00 | W | 1.6 | 0.639 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 ETP D50-6-C32-10 | 50.00 | 8 | 6.00 | 130.00 | 38.00 | 32.00 | C | 1.2 | 0.860 | SR 14-562/S | BLD T10/S7 | SW6-SD |
HM390 FTP-10

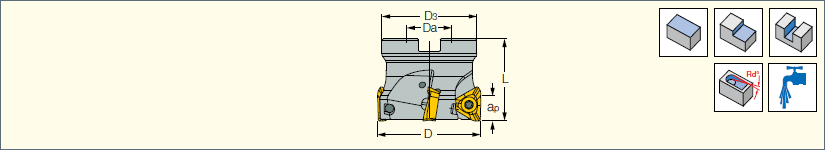

90°面铣刀携带HM390
TPKT 1003三角形插件
带3个螺旋切边
Designation | D | Z | ap | L | D3 | Da | Arbor(1) | Rd° | kg |
HM390 FTP D040-3-16-10 | 40.00 | 3 | 8.00 | 40.00 | 38.40 | 16.00 | A | 1.6 | 0.200 |
HM390 FTP D040-5-16-10 | 40.00 | 5 | 8.00 | 40.00 | 38.40 | 16.00 | A | 1.6 | 0.191 |
HM390 FTP D050-4-22-10 | 50.00 | 4 | 8.00 | 40.00 | 48.00 | 22.00 | A | 1.2 | 0.328 |
HM390 FTP D050-6-22-10 | 50.00 | 6 | 8.00 | 40.00 | 48.00 | 22.00 | A | 1.2 | 0.347 |
HM390 FTP D063-6-22-10 | 63.00 | 6 | 8.00 | 50.00 | 59.00 | 22.00 | A | 1.2 | 0.645 |
HM390 FTP D063-6-27-10 | 63.00 | 6 | 8.00 | 45.00 | 61.00 | 27.00 | A | 0.9 | 0.644 |
HM390 FTP D063-7-22-10 | 63.00 | 7 | 8.00 | 50.00 | 59.00 | 22.00 | A | 1.2 | 0.692 |
HM390 FTP D063-7-27-10 | 63.00 | 7 | 8.00 | 45.00 | 61.00 | 27.00 | A | 0.9 | 0.680 |
Designation | 螺丝规格 | 扳手 | ||
HM390 FTP D040-3-16-10 | SR 14-562/S | BLD T10/S7 | SW6-SD | SR M8X25DIN912 |
HM390 FTP D040-5-16-10 | SR 14-562/S | BLD T10/S7 | SW6-SD | SR M8X25DIN912 |
HM390 FTP D050-4-22-10 | SR 14-562/S | BLD T10/S7 | SW6-SD | SR M8X25DIN912 |
HM390 FTP D050-6-22-10 | SR 14-562/S | BLD T10/S7 | SW6-SD | SR M8X25DIN912 |
HM390 FTP D063-6-22-10 | SR 14-562/S | BLD T10/S7 | SW6-SD | SR M8X25DIN912 |
HM390 FTP D063-6-27-10 | SR 14-562/S | BLD T10/S7 | SW6-SD | SR M8X25DIN912 |
HM390 FTP D063-7-22-10 | SR 14-562/S | BLD T10/S7 | SW6-SD | SR M8X25DIN912 |
HM390 FTP D063-7-27-10 | SR 14-562/S | BLD T10/S7 | SW6-SD | SR M8X25DIN912 |

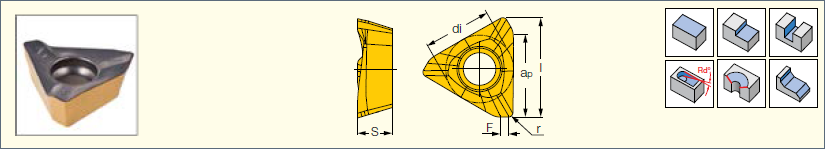

Designation | Dimensions | Tough ↔ Hard | Recommended Machining Data | |||||||||||
I | Di | S | r | F | IC330 | IC845 | IC830 | IC5400 | IC380 | IC808 | IC810 | |||
ap (mm) | fz (mm/t) | |||||||||||||
HM390 TCCT 0703PCR | 7.80 | 5.80 | 3.15 | 0.50 | 0.80 | • | • | • | 1.00-5.00 | 0.08-0.15 | ||||
HM390 TCKT 0703PCTR | 7.80 | 5.80 | 3.15 | 0.50 | 0.80 | • | • | • | • | • | • | 1.00-5.00 | 0.08-0.15 |

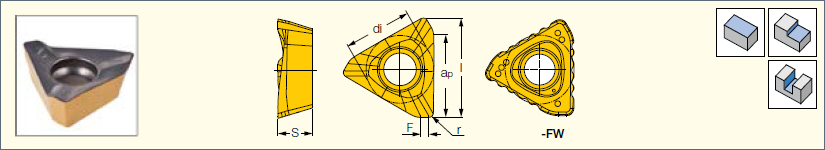

Designation | Dimensions | Tough ↔ Hard | Recommended Machining Data | ||||||||||||||
l | di | S | r | F | IC330 | IC845 | IC830 | IC5400 | IC380 | IC808 | IC30N | IC810 | ap (mm) | fz (mm/t) | |||
HM390 | TPKT | 1003PDR | 10.90 | 7.50 | 3.85 | 0.80 | 0.70 | • | • | • | • | • | • | • | 1.20-8.00 | 0.08-0.15 | |
HM390 | TPKT | 100304PDR | 10.90 | 7.50 | 3.85 | 0.40 | 0.70 | • | • | • | 1.20-8.00 | 0.08-0.15 | |||||
HM390 | TPKT | 100304R-GW | 10.90 | 7.50 | 3.85 | 0.40 | 0.70 | • | 1.20-8.00 | 0.08-0.15 |

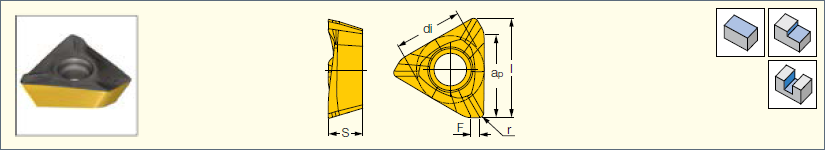

Designation | Dimensions | Tough ↔ Hard | Recommended Machining Data | ||||||||||||||
Di | S | r | F | F | IC28 | IC330 | IC845 | IC830 | IC5400 | IC380 | IC808 | IC30N | IC810 | ap (mm) | fz (mm/t) | ||
HM390 | TDCT 1505PDR | 16.80 | 11.40 | 6.08 | 0.80 | 1.70 | • | • | • | 1.50-12.00 | 0.08-0.15 | ||||||
HM390 | TDKR 150508PDRHM | 16.70 | 11.40 | 5.85 | 0.80 | 1.70 | • | 1.50-13.00 | 0.08-0.15 | ||||||||
HM390 | TDCR 1505PDFR-P (1) | 16.70 | 11.40 | 6.00 | 0.80 | 2.20 | • | 1.50-13.00 | 0.08-0.20 | ||||||||
HM390 | TDKT 1505PDR-GW | 16.50 | 11.40 | 5.80 | 0.80 | 1.70 | • | 1.50-13.00 | 0.08-0.15 | ||||||||
HM390 | TDKT 1505PDR | 16.70 | 11.40 | 5.85 | 0.80 | 1.40 | • | • | • | • | • | • | • | 1.50-13.00 | 0.08-0.15 | ||
HM390 | TDKT 1505PDR-HS | 16.70 | 11.40 | 6.24 | 0.80 | 1.40 | • | 1.50-13.00 | 0.08-0.15 | ||||||||
HM390 | TDKT 150516-PDR | 16.40 | 11.40 | 5.85 | 1.60 | 1.00 | • | • | • | 1.50-12.50 | 0.08-0.15 | ||||||
HM390 | TDKT 150524-PDR | 15.90 | 11.40 | 5.85 | 2.40 | 0.60 | • | • | • | 1.50-12.00 | 0.08-0.15 | ||||||
HM390 | TDKT 150532-PDR (2) | 15.20 | 11.40 | 5.85 | 3.20 | 0.60 | • | • | • | 1.50-12.00 | 0.08-0.15 | ||||||
HM390 | TDKT 150540-PDR (3) | 14.25 | 11.40 | 5.75 | 4.00 | 0.60 | • | • | 1.50-11.00 | 0.08-0.15 | |||||||
HM390 | TDKT 1505PDR-FW (4) | 17.06 | 12.30 | 6.42 | 1.40 | 1.40 | • | 1.50-11.00 | 0.10-0.15 |

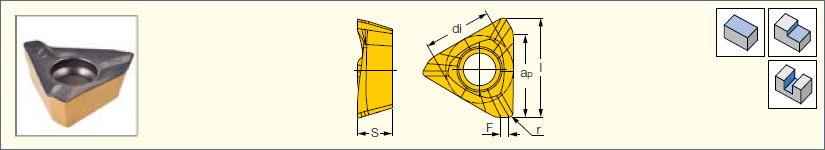

Designation | Dimensions | Tough ↔ Hard | Recommended Machining Data | |||||||||||
I | Di | S | r | F | IC330 | IC845 | IC830 | IC5400 | IC808 | IC810 | ap (mm) | fz (mm/t) | ||
HM390 TDKT 1907PDTR | 21.00 | 14.00 | 7.00 | 0.80 | 2.50 | • | • | • | • | • | • | 2.00-16.00 | 0.10-0.20 |
