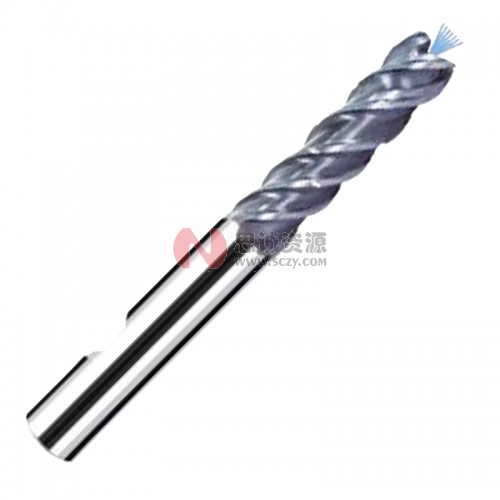

新的MB-NVDS技术:插补切削刃,中心冷却和断屑槽

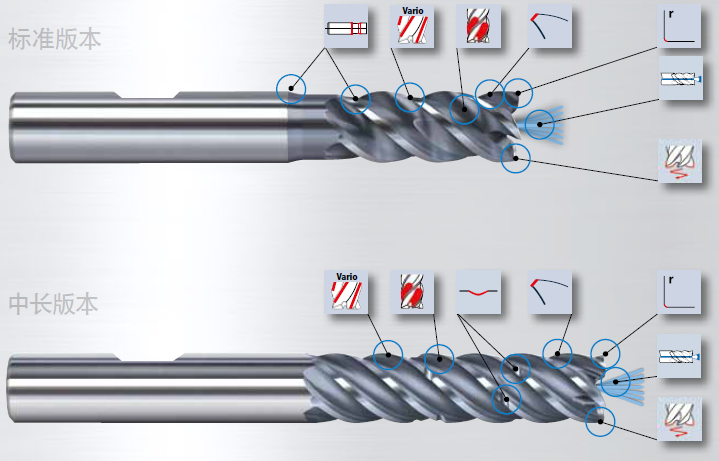

新的MB-NVDS技术:插补切削刃,中心冷却和断屑槽从直径d1 = 16 mm的标准尺寸和所有的中长尺寸铣刀带断屑槽• 结合中心空气和水冷,切屑可靠顺畅的从加工区排出
• 断屑槽及其加工技术专门为多功能铣削所设计
• 适于HPC,HDC,插补和精加工
插补切削刃和中心冷却结合(空气和水冷)• 当进行插补和型腔加工时对于切屑的移除提供了•卓越的工艺可靠性
• 相比横向内冷通道,刚性提高40%,因此效率更高
• 在切削刃间的冷却,覆盖了更广泛的加工材料范围
• 由于提高了去除率,相同效率下刀具寿命更长
中心冷却(空气和水冷)• 刀具设计成带中心冷却孔,可以使用压缩空气和冷却液
• 完美的排屑,特别是在型腔铣削时
• 刀具刃口更好的冷却效果,因此允许更高的热载荷和机械载荷,也拓宽了可加工材料的范围
断屑槽*• 特殊的断屑槽设计
• 更短的切屑长度有利于高的轴向进给率,提高了从工件和机床上排屑的能力
• 提高了自动化和工艺可靠性
• 同时保留了光刃铣刀的多功能性
刀尖小圆角• 刀尖有一个小圆角提高切削刃强度
• 能承受更高的热负荷和机械载荷从而提高效率
变螺旋角• 减少共振和震动
• 提高材料去除率和刀具寿命
双螺旋槽• 增大容屑空间
• 优化排屑
• 尽可能大的轴向径向进给率
特殊防护倒角• 加固主切削刃,防止崩刃
• 光刃刀可以使用更大的进给
平滑过渡**• 刀柄-缩径-切削刃有平缓的圆弧过渡
• 更好的刀具刚性,从而减少径向偏摆
• 更高的机械载荷,成就更高的性能

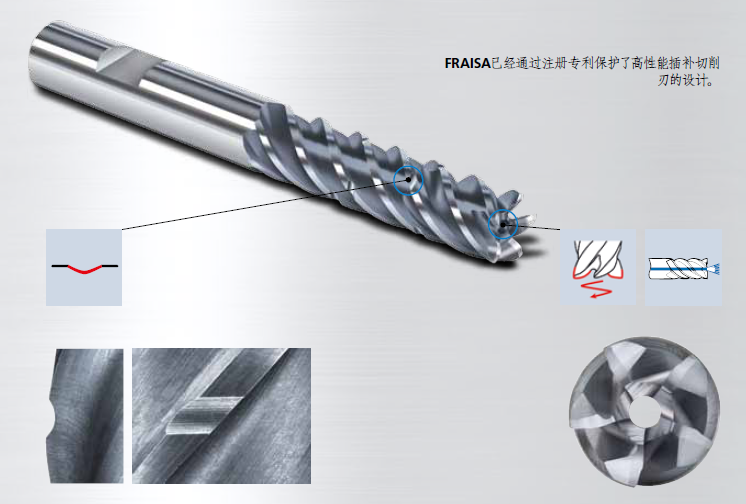

高性能插补切削刃• 可进行大螺旋角/ 坡角的高性能插补/坡铣
• 进行插补铣削可获得更高性能、更长刀具寿命和卓越的工艺可靠性
• 多功能的 ToolExpert-HelixRamp 切削参数软件
* 普通长度从16mm直径开始有断屑槽,中长长度均有断屑槽** 仅普通长度有圆滑过度

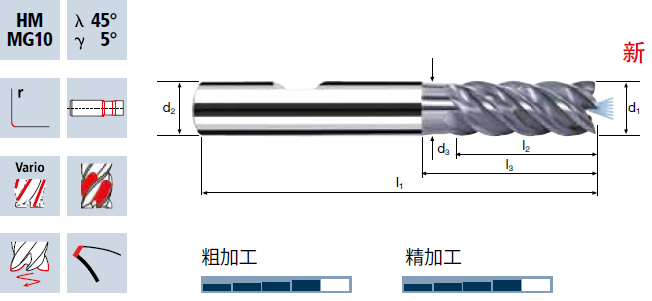

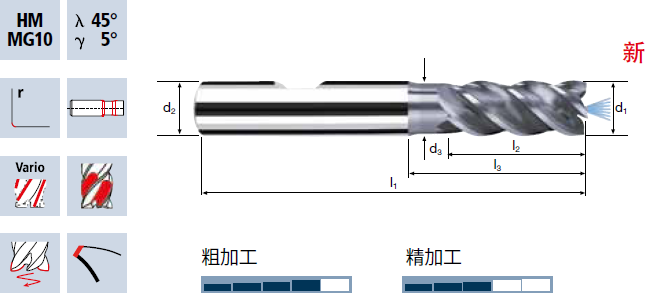

平底立铣刀 MB-NVDS

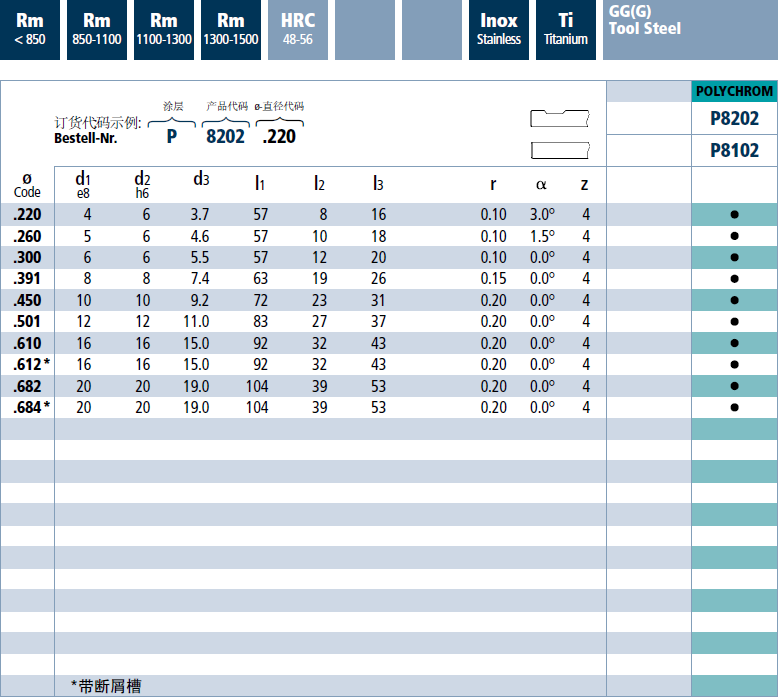

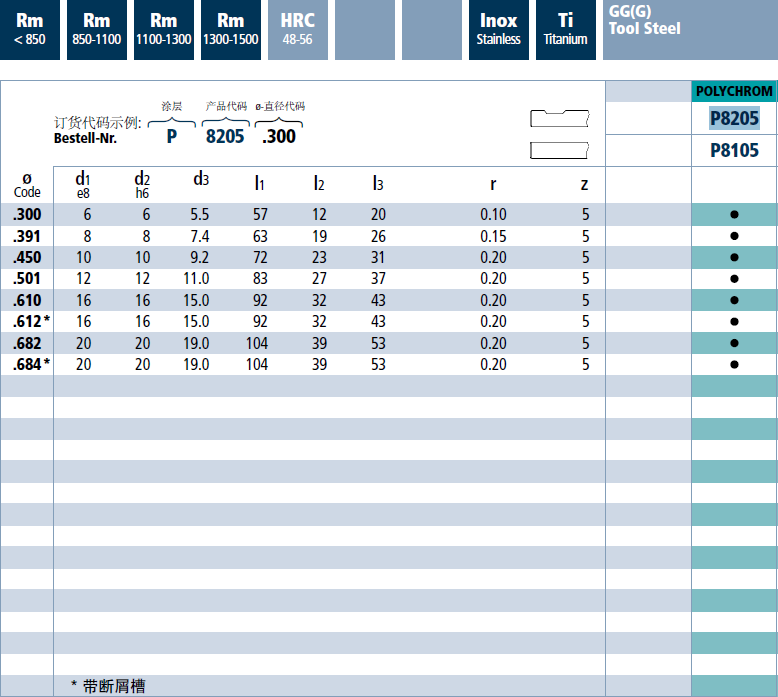

平底立铣刀 MB-NVDS光刃,普通长度带短径
中心冷却高性能插补切削刃

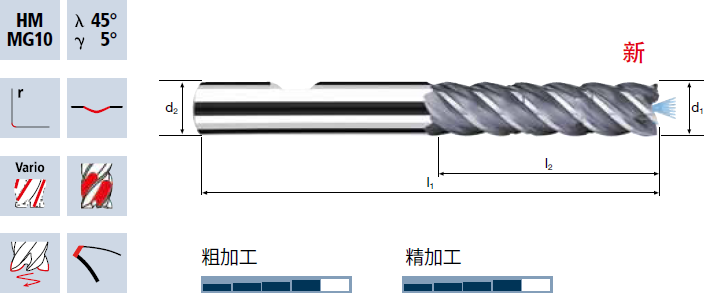

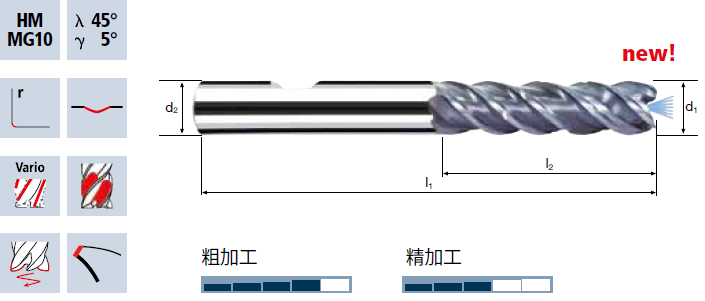

平底立铣刀 MB-NVDS

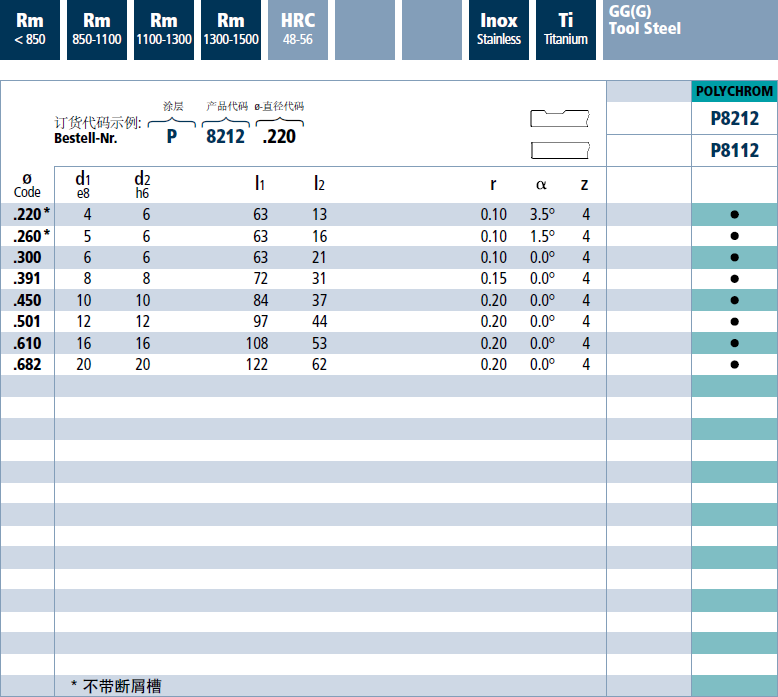

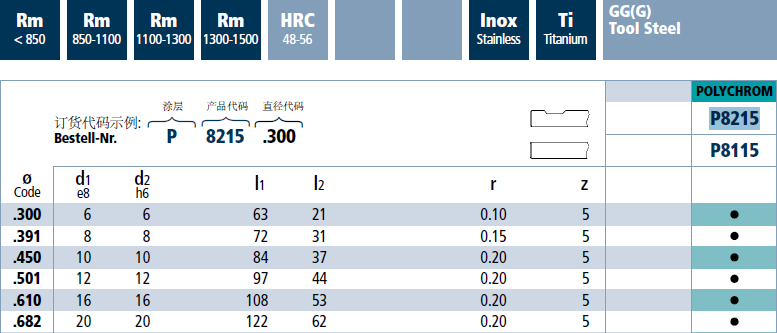

平底立铣刀 MB-NVDS光刃,中长度带断屑槽
中心冷却高性能插补切削刃
