ZEISS蔡司 GOM ATOS Core光学三维扫描仪
品牌：ZEISS(蔡司)
型号：G5EF848ED2FC9D
扫码添加微信

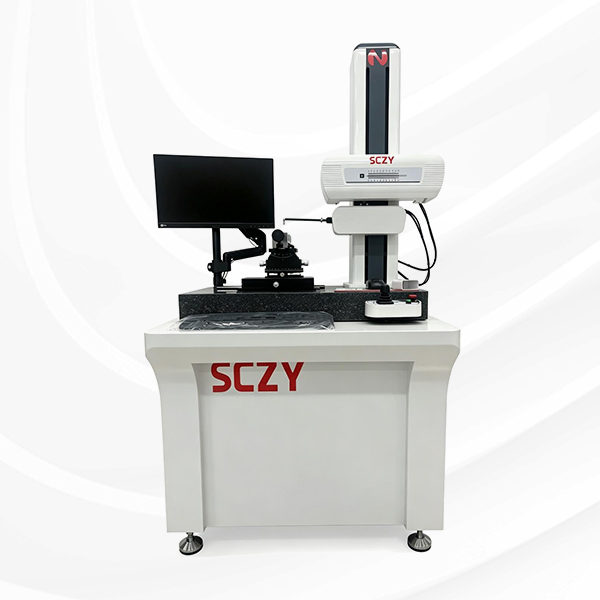

产品介绍
该仪器为直角坐标测量法，触针接触式。X轴采用高精密的直线导轨为基准，Z1轴采用数字传感器，测绘出被测零件的表面轮廓形状的坐标点，通过计算机的软件对传感器采集的原始数据进行数学运算处理，标注所需的测量项目。
测量功能

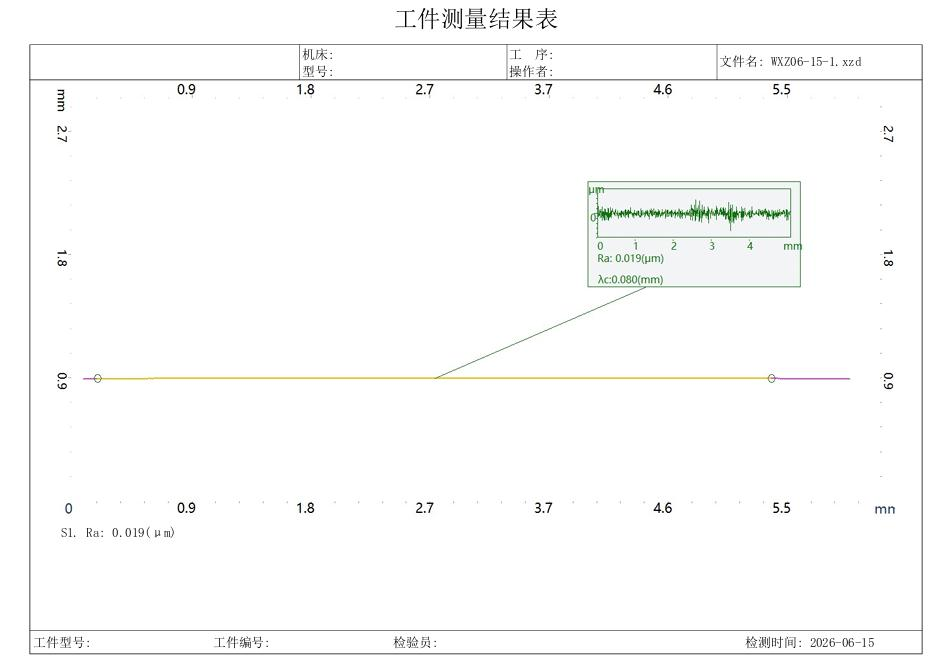

粗糙度分析：Ra、Rq、Rz、Rp、Rt、Rsk、Rsm、Rc、Rz(DIN)、R3z、Rz(jis)、Rpmax、Rpm、Rku、Rdq/R△q、RδC、Mr1、Mr2、Rpk、Rvk、Rk、Rdc、A1、A2、Rx、AR、Rpc、Rmax、Rz-ISO、4um、Ry
波纹度分析：Wt、Wa、Wp、Wv、Wq、Wc、Wku、Wsk、W、Wx、Wz、Wsm、Wdc、Wte、Wmr、Aw、C(Wmr)、Wmr(C)、Wdq/W△q
原始轮廓分析：Pt、Pa、Pp、Pv、Pq、Pc、Pku、Psk、Pdq/p-q、Psm、Pdc、Pmr(c)、Pz、Pmr、C(pmr)

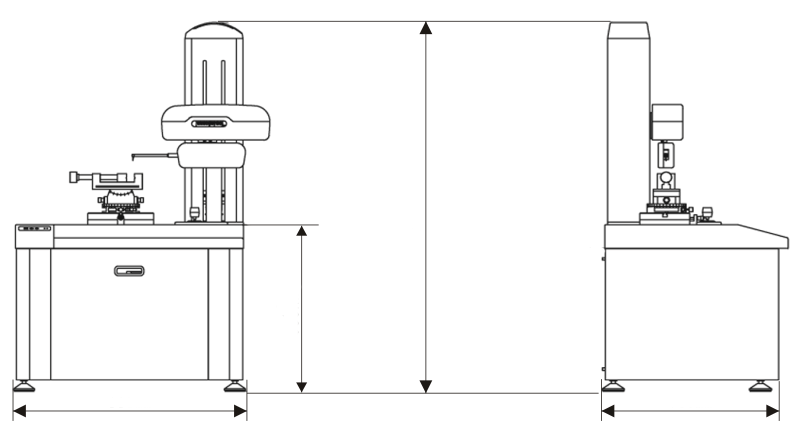

| 产品 (Product) | 包装(Packing) | 总重量 (Wt.kg) | 体积 (CBM m³) | ||||||
| Lx | Ly | Lz | Wt(kg) | Lx | Ly | Lz | Wt(kg) | ||
| 920 | 720 | 1680 | 350 | 980 | 790 | 1720 | 50 | 400 | 0.88 |
使用要求
功率需求： AC 220V±10% 50Hz
环境要求：温度(T)：10～30℃；相对湿度(RH)：＜85％
安装地点无明显振源
单独地线
技术参数
| 项目 | 参数 | |
| 测量范围 | X 轴驱动器 | 100mm |
| Z1（传感器） | 20mm | |
| 立柱高度 | 400mm | |
| 测量精度 | X 轴 (L=X 轴移动导轨距离) | ±(0.8+0.2L/100)μm |
| Z1 轴 (H=Z1 轴方向测量高度) | ±(0.8+|0.2H|/100)μm | |
| 残值轮廓 | ≤0.005μm | |
| 示值误差 | ≤±(4nm+0.05A) | |
| 示值重复性 | ≤±3% | |
| X 轴 | 直线度 | 0.6μm /100mm |
| 分辨率 | 0.01μm | |
| 传感器 | 类型 | 光栅传感器 |
| 分辨率 | 0.001μm | |
| 评定长度 | λc×3、4、5、6、7 | |
| 截止波长 | 0.025、0.08、0.25、0.8、2.5、8mm | |
| 运动控制 | 导轨移动速度 | 0.02mm 至 4.0mm/s |
| 测量速度 | 0.02mm 至 4.0mm/s |
| 部件名称 | 项目名称 | 数量 | |
| 机械部分 | 主机仪器架 | 1 | |
| 大理石工作台 | 1 | ||
| 直线导轨驱动器 | 1 | ||
| 电动立柱 | 1 | ||
| 数字传感器 | 1 | ||
| 调整工作台 | 水平调整系统 | 1 | |
| 外观尺寸：250*180*40mm 调整范围：15mm | 1 | ||
| 回转及角度调试系统 360 度旋转 ±25 角度倾斜 | 1 | ||
| 平口装夹系统 钳口宽：50mm 钳口深 25mm | 1 | ||
| 校正标准件 | 1 | ||
| 测杆测针 | Φ1*10mm 粗糙度测针 针尖半径 R2μm、角度：90° | 2 | |
| Φ8*150mm 测杆 | 1 | ||
| 电器部分 | 电器控制系统 | 1 | |
| 品牌电脑 | i3-10105/4G/1T win10 系统 | 1 | |
| 显示器 21.5 | 1 | ||
| HP 彩色喷墨打印机 | 1 | ||
| 测量软件 | 1 | ||
| 资料 | 使用说明书 | 1 | |
| 产品保修卡 | 1 | ||
| 产品装箱单 | 1 | ||
| 合格证 | 1 | ||
| 设备验收单 | 1 | ||
| 工具箱 | 1 | ||
