日本大隈_OKUMA CNC外圆磨床GP/GA-34,44FII
品牌:OKUMA(大隈)
型号:G61C001818361F
WM:三轴自动,上下进给采用日本三菱PLC控制系统及AC伺服马达控制,具批量工件自动磨削功能。
高刚性铸件体
铸件体经由工程仿真分析(cosmos)计算,立柱及机头采双层璧设计,具高抗弯与抗扭刚性。
全支撑之工作台硬轨结构
工作台采全支撑硬轨结构,搭配Turcite –B与手工铲刮保证工作台在负荷的情况下,减低阻尼系数,确保工作台之平稳运行与研削精度。
独立式油压系统
单缸驱动式,配合独立式油压系统之设计,使工作台具5-25m/min多段可调之速度与低震动之特性,适合多种用途之加工,选用日本制高质量油封,确保滑动顺畅及使用寿命。
高精度之法兰式主轴
本公司之每一支主轴完全由台湾建德本厂自行研发与制作,从外管之原料开始至组装(除进口轴承外),在温控及无尘车间装配,决不外包,正因在这样严格的生产条件下,主轴受温度变化影响小,噪音低及无振动,能够提供多年的服务而不产生问题。 本机台并采用法兰式主轴之设计,搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后,安装于机头座上,保证主轴之偏转远低于 0.002mm.。
自动润滑系统
采循自动润滑装置,各传动螺杆和滑动面均得到最佳之润滑,润滑系统配有自我检测功能,当油罐内液位降低到设定位置时,液位开关发出警报。
PLC电气控制系统
LCD触控屏幕,软键式面板,各项研磨条件设定一目了然,触控屏设置多样磨削方式,操作简单、方便。易学易懂,无需经过专业的培训,其参数以闪存(Flash RAM)方式记忆储存,没有停电遗失数据的问题。
简易图型化操作设定
自动磨削可设置粗磨、半精磨、精磨、光磨,可直接输入各种磨削方式的进给量,进给次数,及光磨次数;输入总磨削量,粗磨增量,精磨量及精磨增量,无火花行程,砂轮主轴后退距离。循环结束后,工作台停止,可根据操作人员的习惯,将主轴和冷却装置设定为继续或停止运行。
防溅大墙板(选配附件)
机台后方可加装防溅大墙板,可有效遮挡研磨水和铁屑飞溅到机器后方,不仅可维持机器之清洁度,甚至避免研磨液喷进机器之滑轨,确保机器之寿命和精度。
项 目 | 单位 | KGS-84WM | ||
能力 | 工作台面尺寸(长×宽) | mm | 800x400 | |
工作台最大移动量 | 左右 | mm | 920 | |
前后 | mm | 450 | ||
工作台面至主軸中心最大距離 | mm | 580 | ||
工作台最大承载重量(含磁盘) | Kgs | 700 | ||
工作台及前后进给 | 工作台T 型槽 | mmxN | 14x3 | |
工作台速度 | M/min | 5~25 | ||
前后手轮进刀 | 1格 | mm | 0.02 | |
1圈 | mm | 5 | ||
前后自动进给量 | mm | 0.1~8 | ||
前后快速量 | 50HZ | mm/min | 990 | |
60HZ | mm/min | 1190 | ||
上下进给 | 上下MPG手轮进给量 | 1格 | mm | 0.001/0.01 |
1圈 | mm | 0.1/1 | ||
上下自动进给量 | mm | 0.001~0.02 | ||
上下快速移动量 | mm/min | 300 | ||
砂轮主轴 | 砂轮尺寸(外径x厚度 x内径) | mm | Φ355x20-40xΦ127 | |
主轴转速 | 50HZ | rpm | 1450 | |
60HZ | rpm | 1740 | ||
马达 | 主轴马达 | hp | 7 | |
前后马达 | W | 80 | ||
上下馬達 | W | 400(AC Servo) | ||
油压马达 | hp | 3 | ||
冲水马达 | hp | 1月4日 | ||
尺寸重量 | 机器高度 | mm. | 1880 | |
占地面积(长×宽) | mm. | 3600x2750 | ||
机器重量(淨重/毛重) | Kgs. | 2800/3000 |

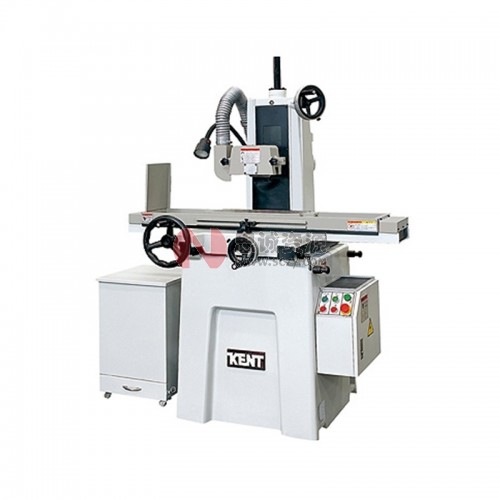

思诚资源为您提供:KENT_建德单轴程控鞍座型WM平面磨床系列KGS-84WM的采购报价、KENT(建德)G63F47B72691AC型号参数、规格图片、PDF画册等资料,如您想了解更多关于KENT(建德)正品品牌的其他磨床资料与产品货期库存、行情价格,就在思诚资源MRO商城。
